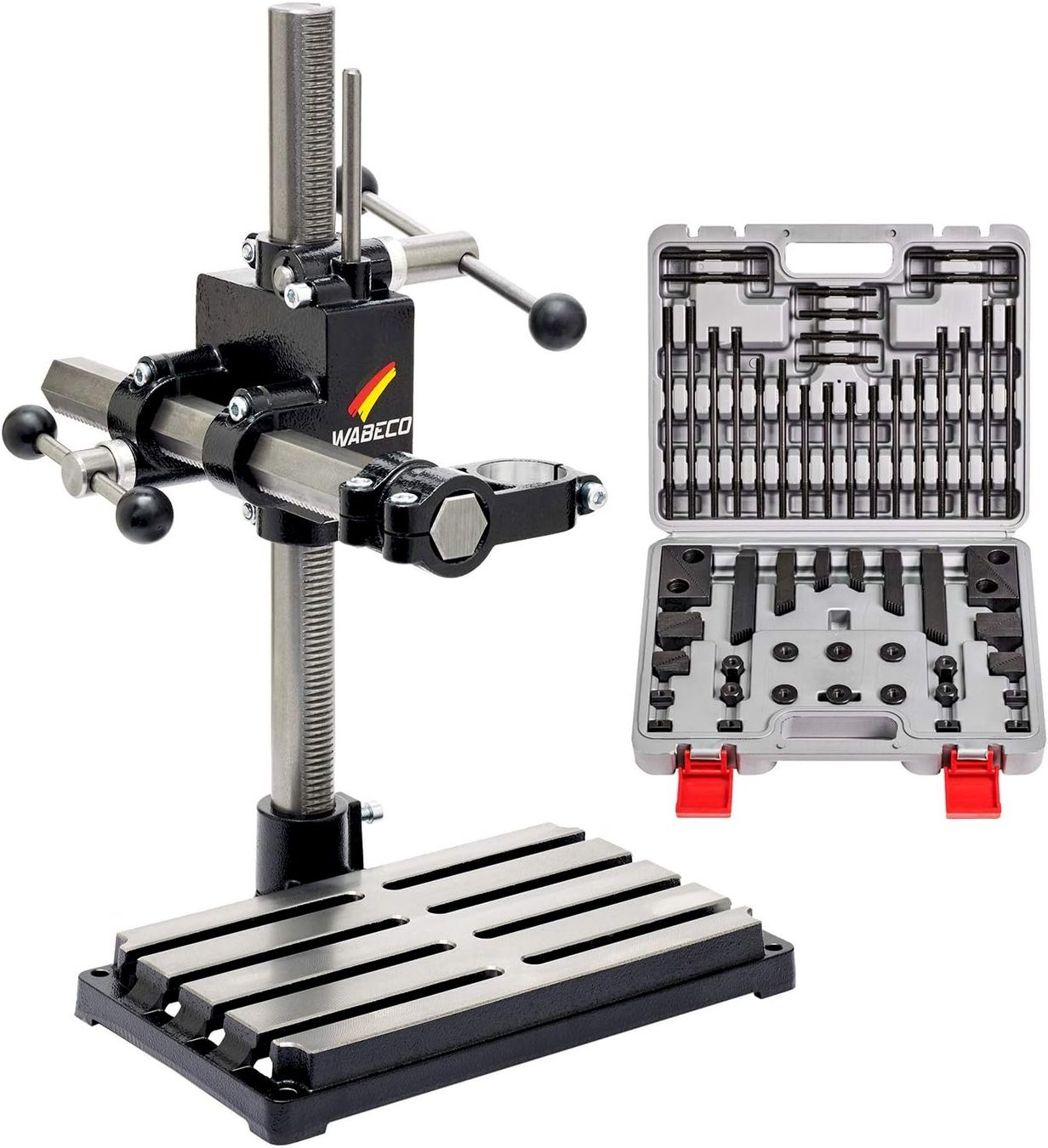

WABECO Bohrständer mit Spannpatzen Satz

WABECO Bohrständer Fräsständer BF1240 mit Spannpatzen Satz

• • für 10 mm T-Nutenbreite und M8 Gewinde
  • zum Spannen der Werkstücke

• 12 Stufenblöcke
• 6 Stufenspanneisen
• 6 Bundmuttern
• 6 T-Nutensteine
• 24 Stiftschrauben
• 4 Verlängerungsmuttern

• für vertikale und horizontale Bohr- und Fräsarbeiten
•
• Z-Achse - vertikale Zustellachse für Bohrarbeiten
•
• Y-Achse - horizontale Zustellachse für Fräsarbeiten

• Stahl Säule in der Bodenplatte um 360° drehbar und in jeder Position arretierbar, daher können Arbeiten von allen Seiten durchgeführt und auch große Werkstücke bearbeitet werden

• flexible und platzsparende Alternative zu Tischbohrmaschinen, Ständerbohrmaschinen und Säulenbohrmaschinen

• Bohren, Fräsen, Drechseln und Drehen
• für Metallbearbeitung, Holzbearbeitung und Kunststoffbearbeitung

• exaktes Positionieren der Werkzeuge über den Werkstücken

• 500 mm Gesamthöhe Stahl Säule
• 350 mm Gesamtlänge Sechskant Stahl Ausleger

• 250 mm Verfahrweg Z-Achse
• 175 mm Verfahrweg Y-Achse

Spezifikationen

Arbeitsbereiche
Vertikalweg Z-Achse ohne Rückholfeder     250 mm
Bohrhub vertikal mit Rückholfeder     55 mm
Querweg Y-Achse     175 mm

Massive Stahl Säule
Gesamthöhe     500 mm
aus Vollmaterial     ●
mit eingefräster Verzahnung Ø     35 mm
in der Bodenplatte um 360° drehbar     ●

Sechskant Stahl Ausleger
Gesamtlänge     350 mm
aus Vollmaterial     ●
mit eingefräster Verzahnung     30 mm

Führungsgehäuse
2 nachjustierbare Rollenführungen     ●
Tiefenanschlag zum Bohren der Werkstücke auf immer exakt die gleiche Tiefe     ●
Vorschubhebel in der Z-Achse mit einstellbarem Skalenring     ●
Vorschubhebel in der Y-Achse mit einstellbarem Skalenring     ●
Z- und Y-Achse arretierbar mit 2 Klemmschrauben     ●

Maschinenträger
zur Aufnahme von Antriebseinheiten mit Euronorm Ø 43 mm     ●
schwenkbar um 360° mit Arretierung alle 15°     ●

Bodenplatte
aus Grauguss     ●
Aufspannfläche plangefräst     300 x 180 mm
Anzahl der Nuten     4
Breite der Nuten für 10 mm T-Nuten oder M10 Sechskantschrauben     ●

Gewicht
Gewicht ohne Verpackung     14,1 kg
