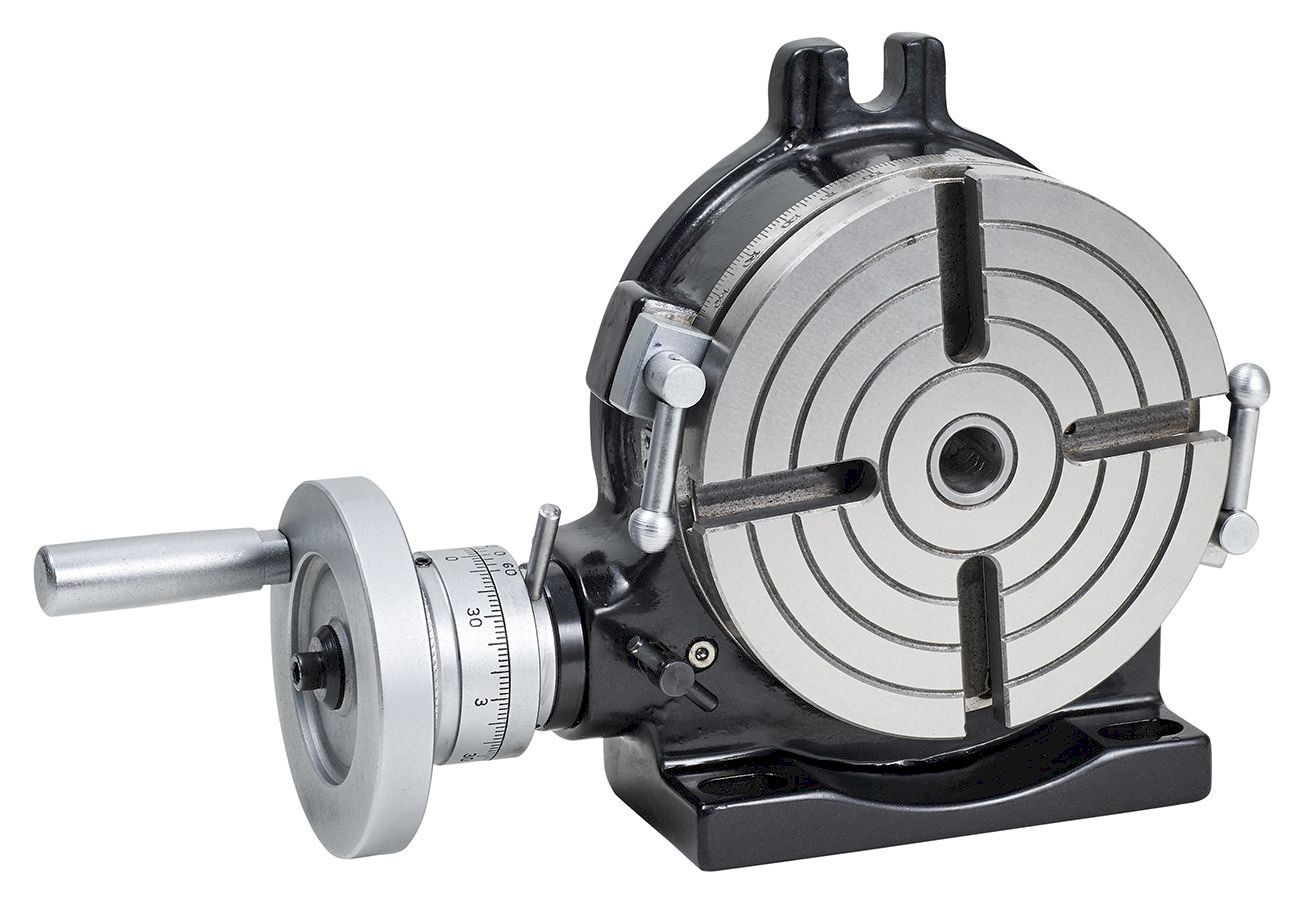

WABECO Teilapparat Ø 150 vertikal horizontal Rundtisch
- Tisch Ø 150 mm
- Rundlaufgenauigkeit 0,04
- Aufspannmöglichkeit vertikal und horizontal
- geschlossene Ausführung, verhindert das Eindringen von Schmutz und Spänen
- Schnellklemmeinrichtung
- für die Mehrseitenbearbeitung

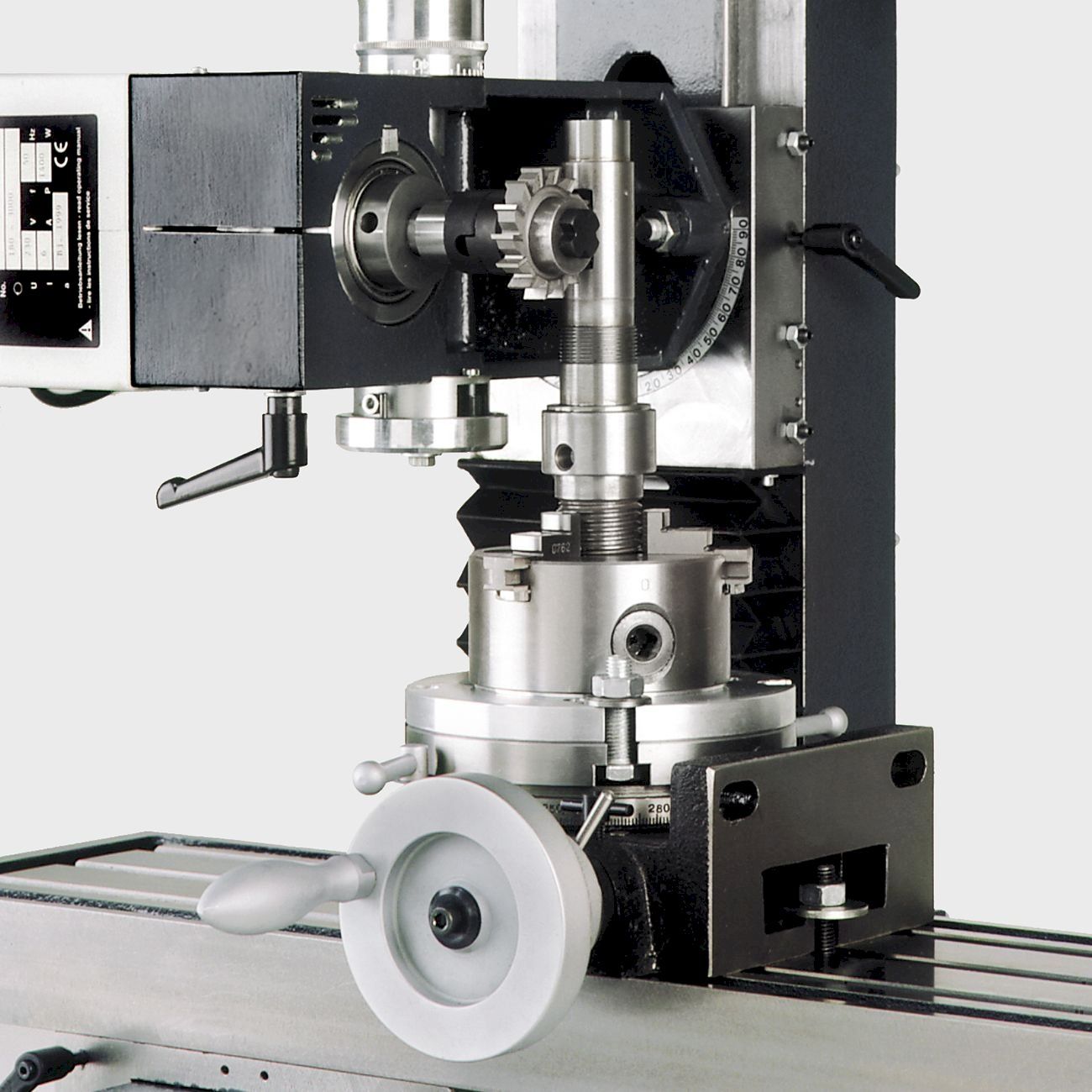

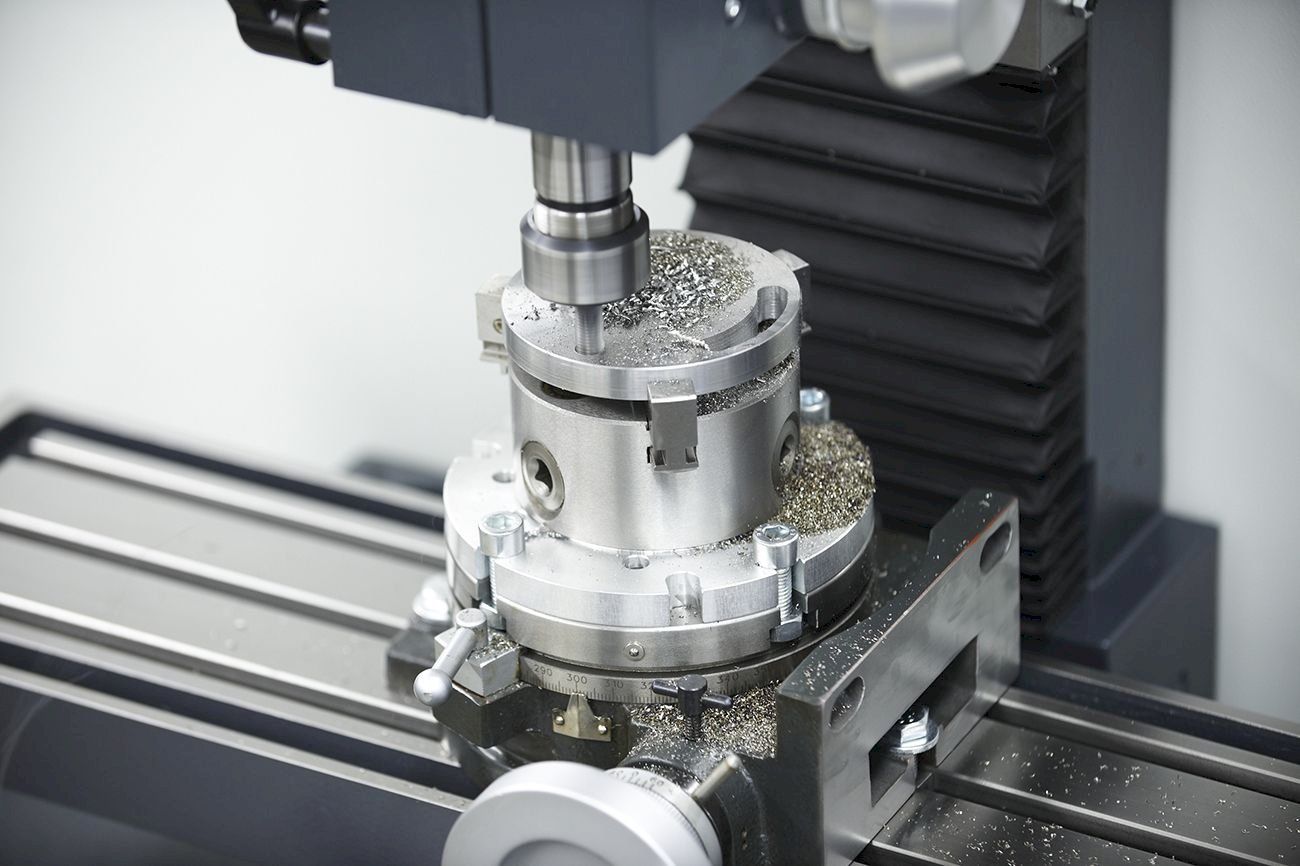

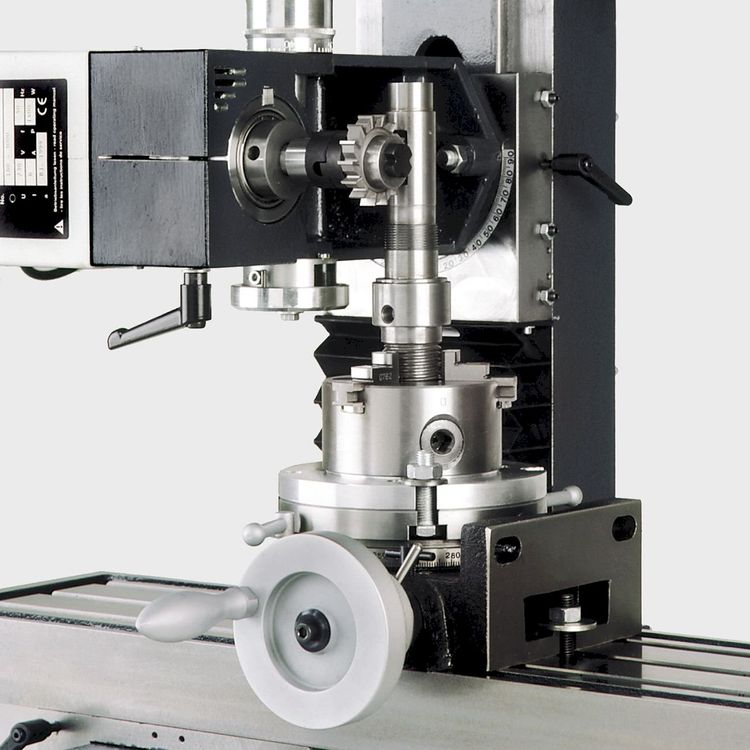

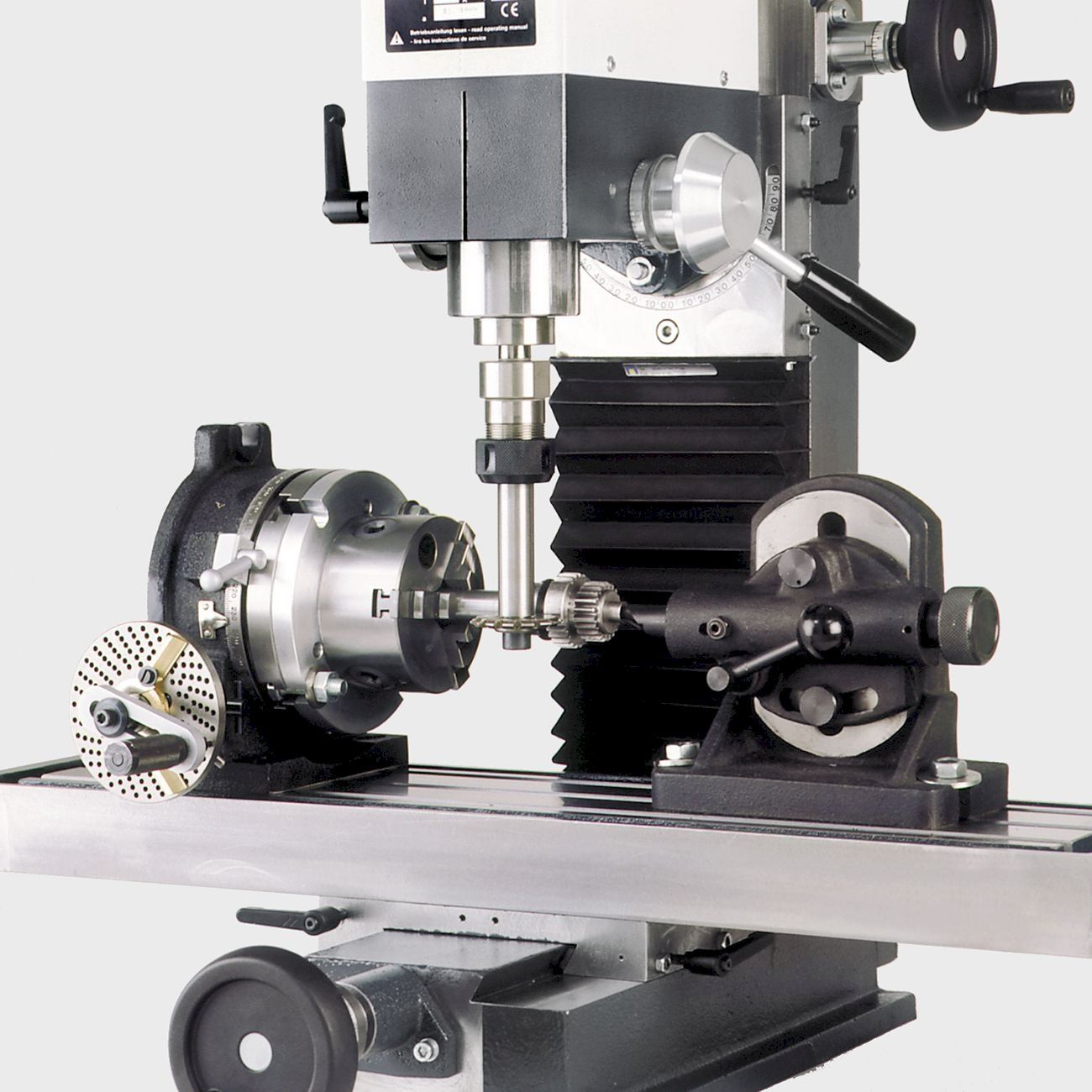

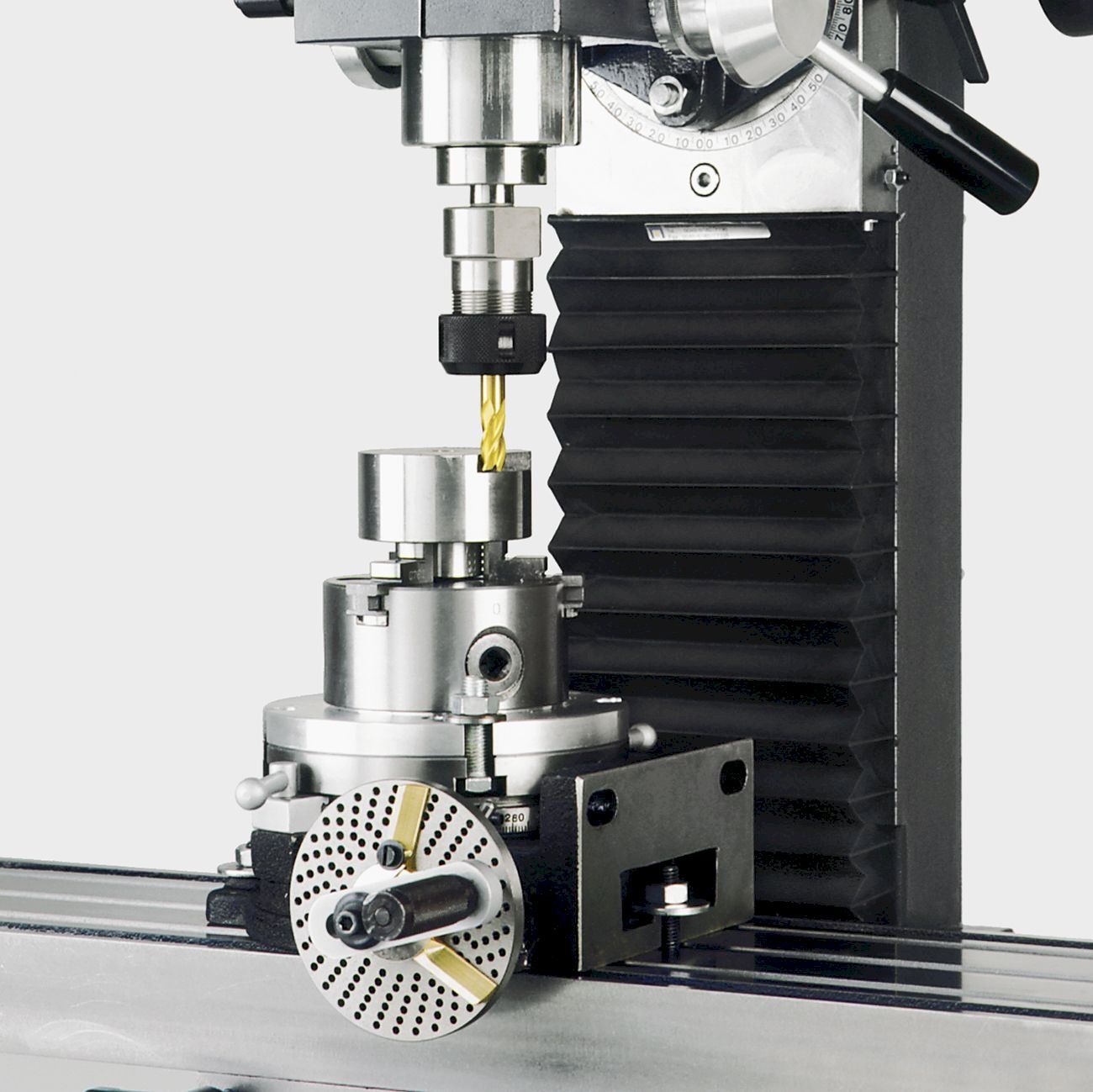

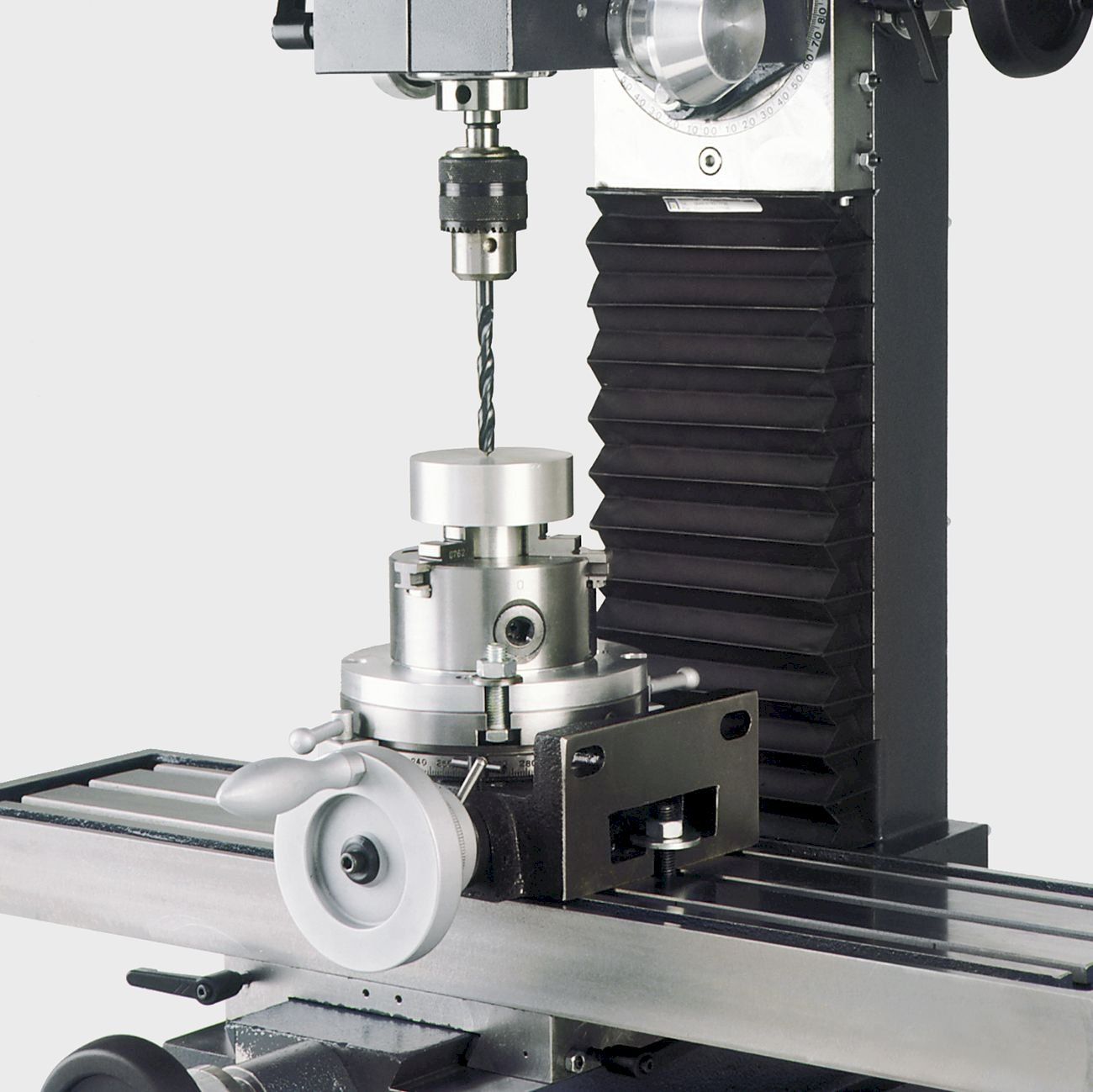

- Ein Teilapparat ist unerlässlich, wenn Werkstücke am Umfang verteilte Anfräsungen oder Ausfräsungen erhalten sollen, die auch kreisförmig sein können, z.B. Fräsen von Mehrkanten, Lochbildbohren auf Kreis, Keilwellen, Wendelnutenfräsen und Zahnradfräsen
Spezifikationen
Aufspanntisch
Ø 150 mm
Anzahl der Nuten 4 mm
Breite der Nuten 11 mm
drehbar um 360°
mit Skala ●
durchgehend gehärtete Spindelbohrung MK2
Genauigkeiten
Rundlaufgenauigkeit 0,04
Parallelität der Aufspannfläche zur Grundfläche 0,04
Teilgenauigkeit 45"
Technische Daten
nachstellbare Schnecke gehärtet und geschliffen ●
Übersetzung des Schneckengetriebes 90:1
Abmessungen
Grundmaß waagerecht 180 x 170 mm
Grundmaß senkrecht 205 x 80 mm
Bauhöhe 80 mm
Gewicht
ohne Verpackung 12,5 kg
