Paulimot Schnellwechsel-Stahlhalter-Set passend für System Multifix Größe B

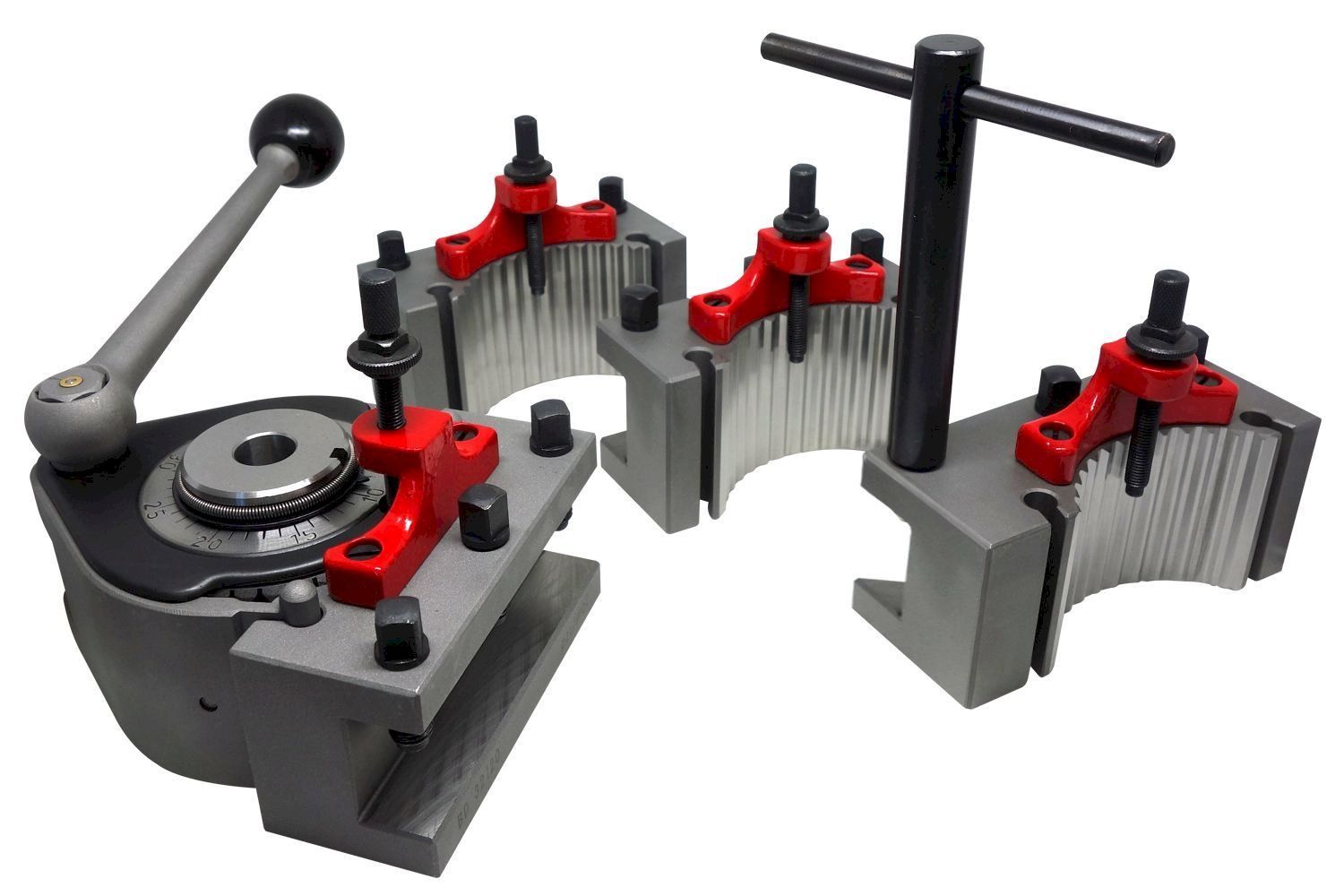

Ein Schnellwechsel-Stahlhalter-Set ist ein präzises und effizientes Spannsystem für Drehmaschinen, um das schnelle Wechseln von Drehstählen, Bohrstangen oder anderen Werkzeugen zu ermöglichen.
Der Stahlhalter mit eingespanntem Werkzeug wird nur einmal korrekt zur Spindelmitte der Maschine ausgerichtet.
Diese Positionierung wird über eine Kontermutter fixiert und ist somit bei jedem erneuten Einsetzen des Stahlhalters in den Grundkörper auf die richtige Höhe eingestellt.
Der Grundkörper des Systems wird fest auf den Oberschlitten der Drehmaschine montiert und bildet die Basis des Systems.
Der Stahlhalter ist die austauschbare Komponente, in welcher die Drehwerkzeuge eingespannt werden.
Die feinverzahnte Rasterung des Systems ermöglicht die wiederholbare Ausrichtung des Werkzeugs ohne erneute Justierung.

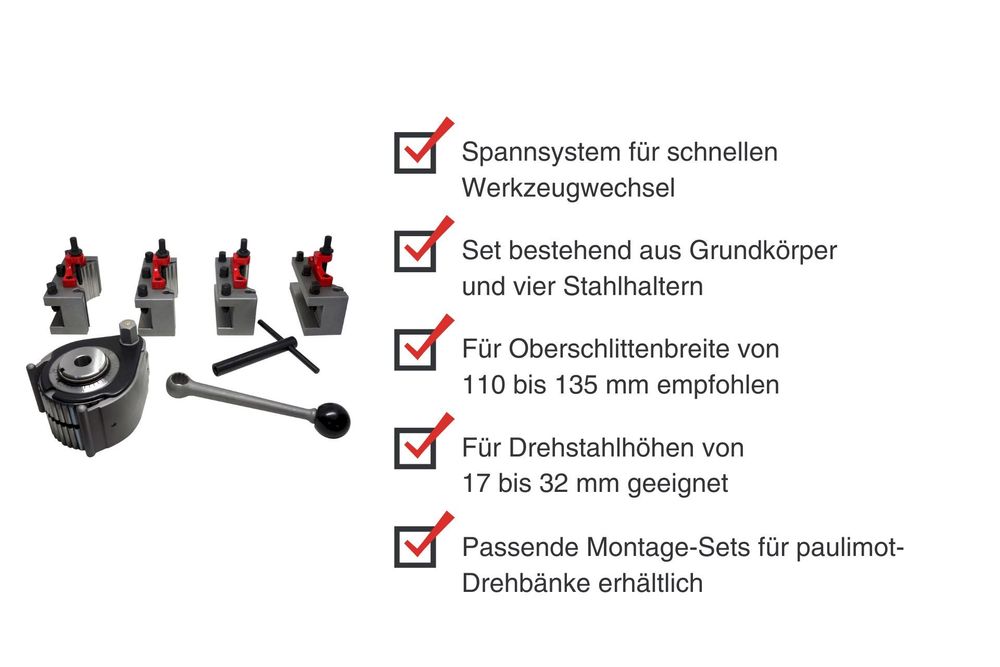

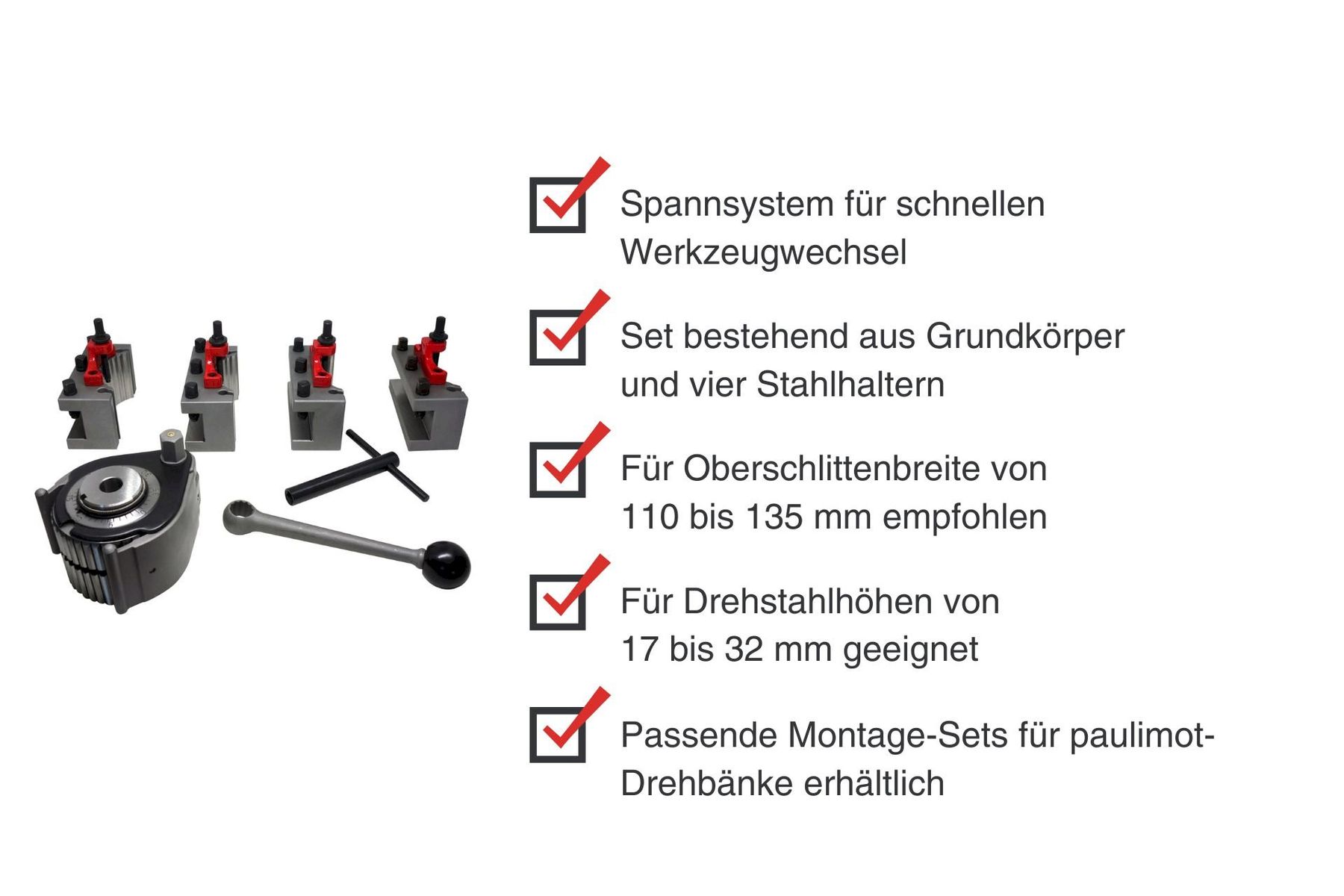

- Spannsystem für schnellen Werkzeugwechsel
- Set bestehend aus Grundkörper und vier Stahlhaltern
- Für Oberschlittenbreite von 110 bis 135 mm empfohlen
- Für Drehstahlhöhen von 17 bis 32 mm geeignet
- Passende Montage-Sets für paulimot-Drehbänke erhältlich
Dieses Set besteht aus dem Grundkörper, vier Stahlhaltern, einem Spannschlüssel und einem Vierkantschlüssel. Die Größe B wird für Drehmaschinen mit einer Oberschlittenbreite von 110 bis 135 mm empfohlen. Es können Werkzeuge mit einer Schafthöhe von bis zu 32 mm in die Stahlhalter eingespannt werden.

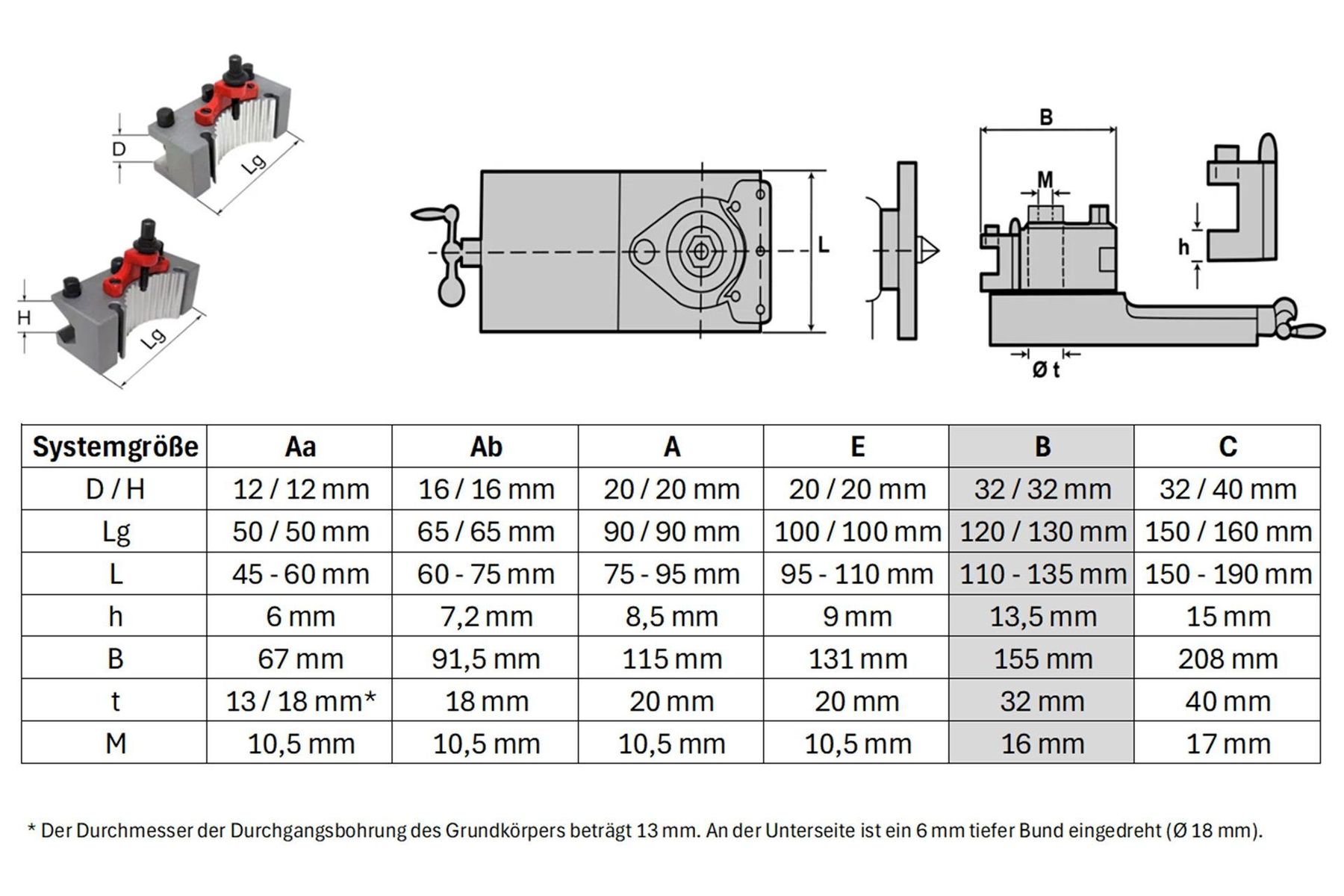

Spezifikationen
- Systemgröße: B
- Drehstahlaufnahme [mm]: 17 - 32
- Geeignet für Oberschlittenbreite [mm]: 110 - 135
- Geeignet für Maß "s" [mm]: 31 - 66
- Werkzeugmaterial Grundkörper: C45E-Stahl
- Werkzeugmaterial Stahlhalter: C45E-Stahl
- Härtegrad Grundkörper [HRC]: 50
- Härtegrad Stahlhalter [HRC]: 40
- Oberfläche: geschliffen

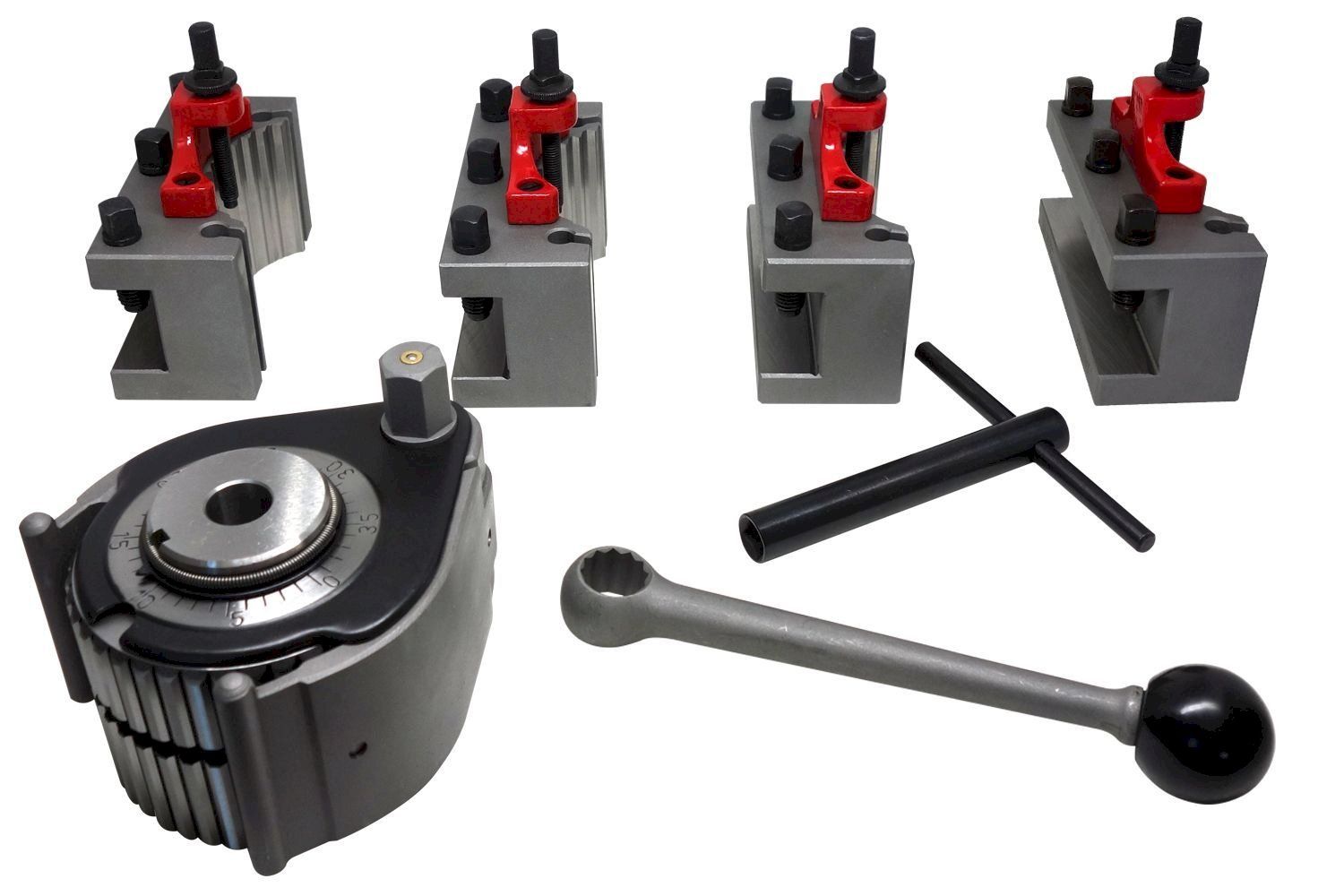

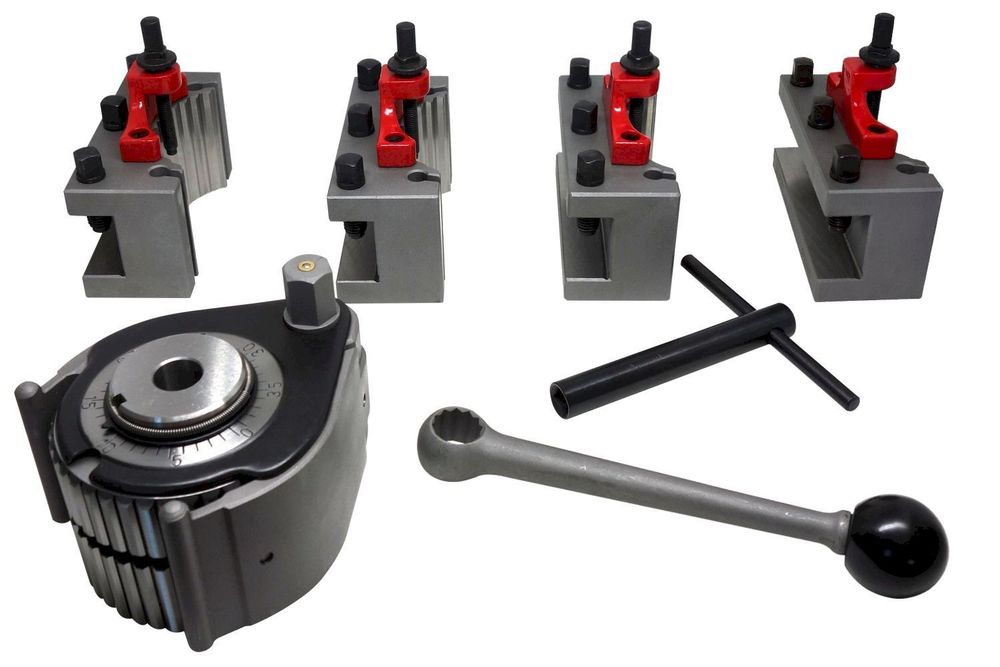

Lieferumfang
- 1 x Grundkörper
- 4 x Stahlhalter BD 32120
- 1 x Spannschlüssel
- 1 x Vierkantschlüssel
