Schnellwechsel-Stahlhalter-Set, System "Multifix", Ab
Schnellwechsel-Stahlhalter-Set, System "Multifix", Größe Ab
- Zeitersparnis durch Wegfall von Einstellarbeiten
- Größe zwischen Aa und A, für Oberschlittenbreiten von 60 bis 75 mm
- Große Auswahl zusätzlicher Halter in unserem Sortiment
- Passende Montage-Sets für paulimot-Drehbänke bei uns erhältlich
- Paketpreis für einen Grundkörper und vier Stahlhalter
Einsatzzweck
Mit einem Schnellwechsel-Stahlhalter können verschiedene Werkzeuge, z. B. Drehstähle oder Bohrstangen, für einen schnellen Wechsel eingespannt werden. Der Drehstahl wird dafür in den Stahlhalter gespannt und auf die richtige Höhe (Spindelmitte) ausgerichtet. Die eingestellte Höhe wird mit Hilfe einer Kontermutter gesichert. Dadurch ist beim nächsten Einsetzen des Stahlhalters der Drehstahl sofort wieder auf die Mitte eingestellt. Das lästige und zeitaufwändige Unterlegen der Drehmeißel zum Erreichen der richtigen Höhe entfällt.
Technische Daten
Wiederholgenauigkeit [mm]0,01Härtegrad Grundkörper [HRC]50Härtegrad Stahlhalter [HRC]40Empfohlene Oberschlittenbreite [mm]60 - 75Spannbare Drehstahlhöhe [mm]4 - 16Drehdurchmesser [mm]130 - 300Werkzeugmaterial GrundkörperC45E-StahlWerkzeugmaterial StahlhalterC45E-StahlOberflächegeschliffen
Beschreibung
Sie benötigen bei jedem Drehstahlwechsel eine gefühlte Ewigkeit, bis Sie das Werkzeug wieder richtig eingestellt haben? Dann ist ein Stahlhalter-Schnellwechsel-System genau das Richtige für Sie!
Zeitersparnis
Üblicherweise sind für die Bearbeitung von verschiedenen Werkstücken auch diverse Werkzeuge notwendig. Das Werkzeug muss dafür jeweils auf die richtige Position eingestellt werden. Durch das Schnellwechselsystem "Multifix" entfallen solche lästigen Einstellarbeiten. Das System hilft Ihnen dabei, alle notwendigen Drehmeißel jederzeit einsatzbereit zu haben. Sie stellen einmal die gewünschte Höhe für Ihren Drehstahl ein und müssen später allenfalls noch etwas nachjustieren.
Anzahl notwendiger Stahlhalter
Am besten kaufen Sie für jeden häufig genutzten Meißel einen separaten Stahlhalter. Die Ausgaben dafür haben Sie aufgrund der gewonnenen Zeitersparnis und angesichts unserer sehr günstigen Preise schon bald vergessen.
Unsere Größenempfehlung

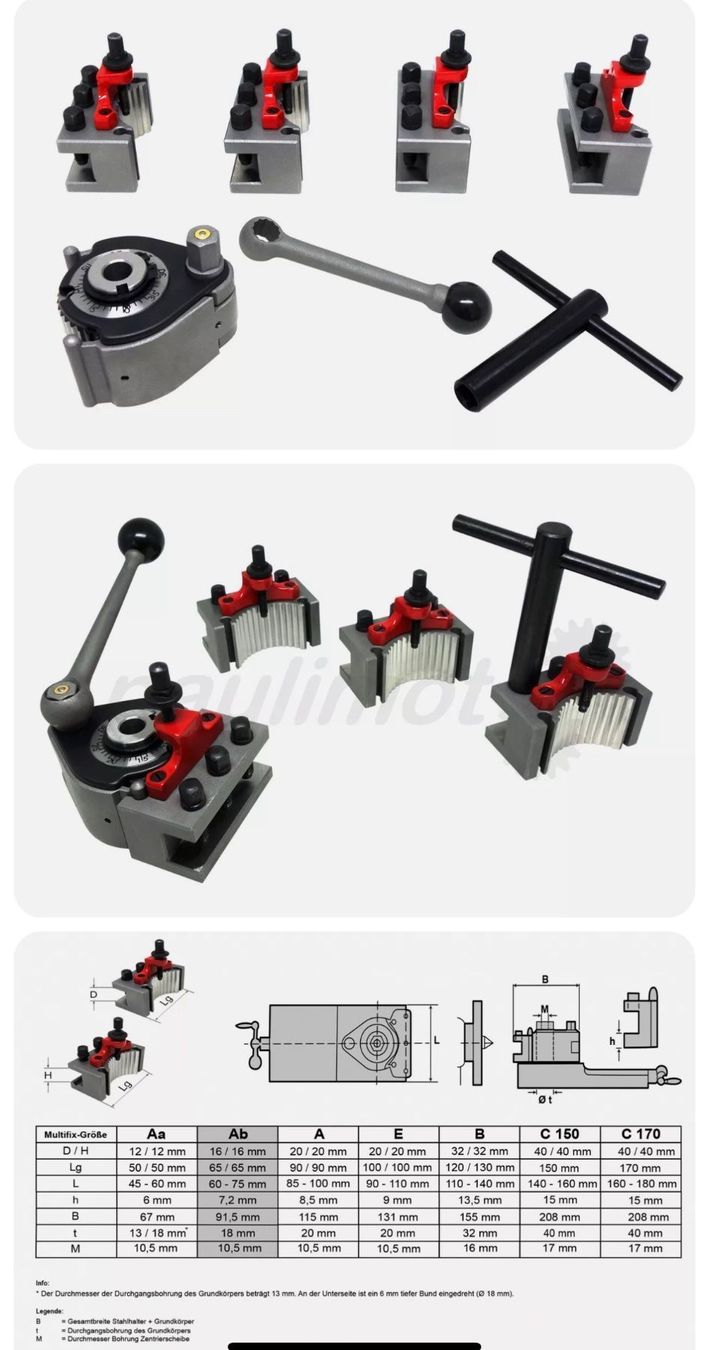

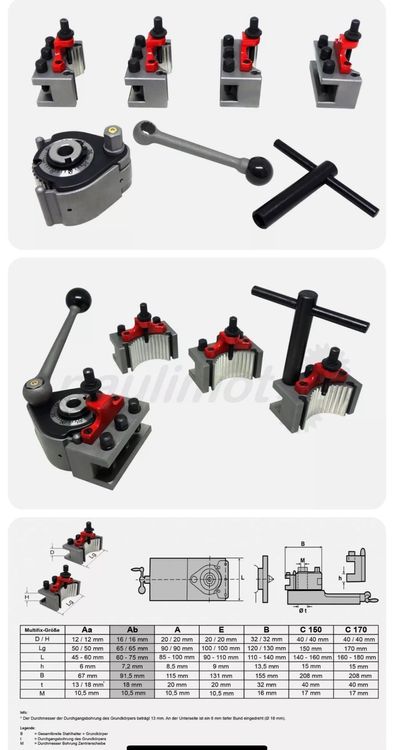

Bei uns erhalten Sie das Schnellwechselsystem in allen gängigen Größen (Aa, Ab, A, E ,B und C).Um die passende Systemgröße für Ihre Maschine zu finden, sind die Oberschlittenbreite (L) und das Maß "s" (= Höhe Oberkante des Oberschlittens bis Mitte Spindel) die wichtigsten Angaben. Die Größe Ab empfehlen wir bei einer Oberschlittenbreite von 60 bis 75 mm. Vergleichen Sie Ihr Maß mit den Angaben unserer Schnellwechselsysteme. In der Regel ist ein Abgleich der Oberschlittenbreite ausreichend. Außerdem haben wir für paulimot-Drehmaschinen jeweils passende Montage-Sets im Sortiment. Bitte kontaktieren Sie uns, wenn Sie aufgrund von Besonderheiten bei Ihrer Drehbank nicht sicher sind, welche Größe Sie benötigen.
Bestimmung Ihrer System-Größe
Falls Sie bereits ein Multifix-System besitzen, können Sie sehr schnell ablesen, um welche Größe es sich dabei handelt. Die Bezeichnung der Schnellwechsel-Halter besteht jeweils aus einer Buchstaben-Zahlen-Kombination. Der erste Buchstabe (bzw. die ersten Buchstaben) der Stahlhalter steht (bzw. stehen) für die Systemgröße (hier: Größe Ab), der zweite Buchstabe steht für die Art des Halters (z. B. "D" = flacher Halter für Drehmeißel). Die erste Zahl (z. B. 16) gibt die maximale Drehstahlhöhe in mm an. An der zweiten Zahl (z. B. 65) kann die Länge des Halters abgelesen werden.
Lieferumfang
- 1 x Grundkörper
- 4 x Stahlhalter AbD 1665
- 1 x Spannschlüssel
- 1 x Vierkantschlüssel
Keywords
Drehen; Schnellwechsel-Stahlhalter-Set; Multifix; Größe Ab | Drehstahlhalter; Schnellwechselstahlhalter; Schnellwechselhalter
