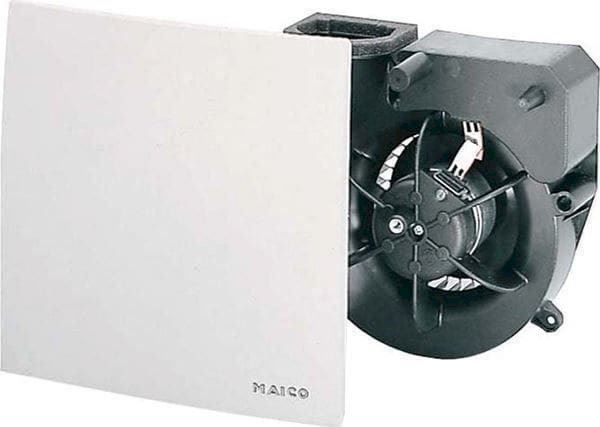

Maico Ventilatoreinsatz Verzögerungszeitschalter ER60 VZ, 1895171
Ausführung mit Verzögerungszeitschalter
Einschaltverzögerung ca. 50 sek.
Nachlaufzeit ca. 6 min.
Nicht drehzahlsteuerbar.
Merkmale
Ventilator mit Abdeckung und G2-Filter zum Einbau in Unterputzgehäuse.
Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H und GVZC EC).
Elektrische Steckverbindung für schnelle Montage des Ventilators im Gehäuse.
Problemloser Filterwechsel ohne Werkzeug.
Abdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich.
Montagefreundliche Schnappbefestigung des Ventilators im Gehäuse.
Farbe verkehrsweiß ähnlich RAL 9016.
Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.
Schutzklasse II.
Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren.
Robuster energiesparender Kondensatormotor.
ER 60 GVZC EC: mit energiesparendem EC-Motor.
Motor mit thermischem Überlastungsschutz.
Wartungsfrei, mit beidseitig geschlossenen Kugellagern.
Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h.
Schachtpegeldifferenz gemäß DIN 4109, geprüft vom IAB Oberursel.
Mit VDE-Zeichen.
Technische Daten
Artikel ER 60 VZ
Ausführung Verzögerungszeitschalter
Fördervolumen 62 m/h
Drehzahl 1.250 1/min
Luftrichtung Entlüftung
Drehzahlsteuerbar —
Spannungsart Wechselstrom
Bemessungs-
spannung 230 V
Netzfrequenz 50 Hz
Leistungsaufnahme 21 W
IMax 0,16 A
Schutzart (IP) X5
Netzzuleitung 5 x 1,5 mm2
Einbauort Wand / Decke
Einbauart Unterputz
Einbaulage senkrecht / waagerecht
Material Kunststoff
Farbe verkehrsweiß, ähnlich RAL 9016
Gewicht 1,5 kg
Filterklasse G2
Fördermitteltemperatur bei IMax 40 °C
Nachlaufzeit 6 min
Einschaltverzögerung 50 s
Schalldruckpegel 36 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2
Sortiment B
