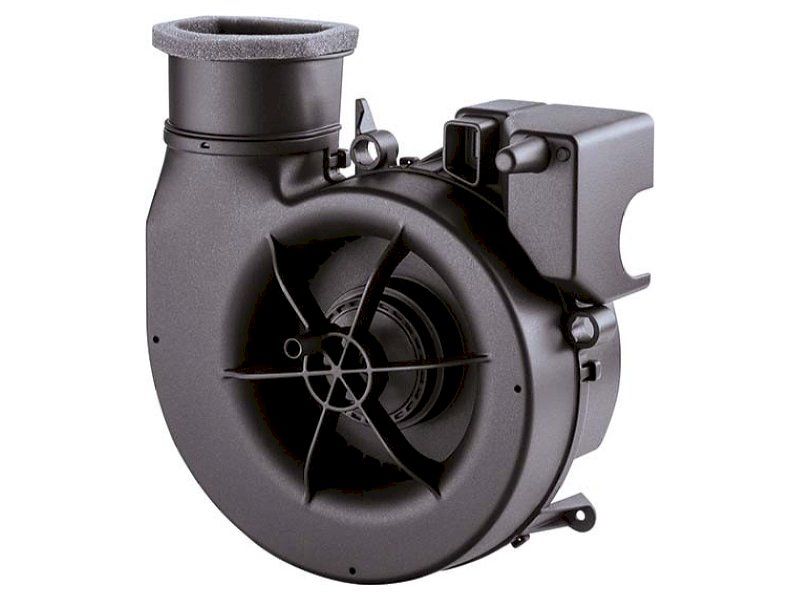

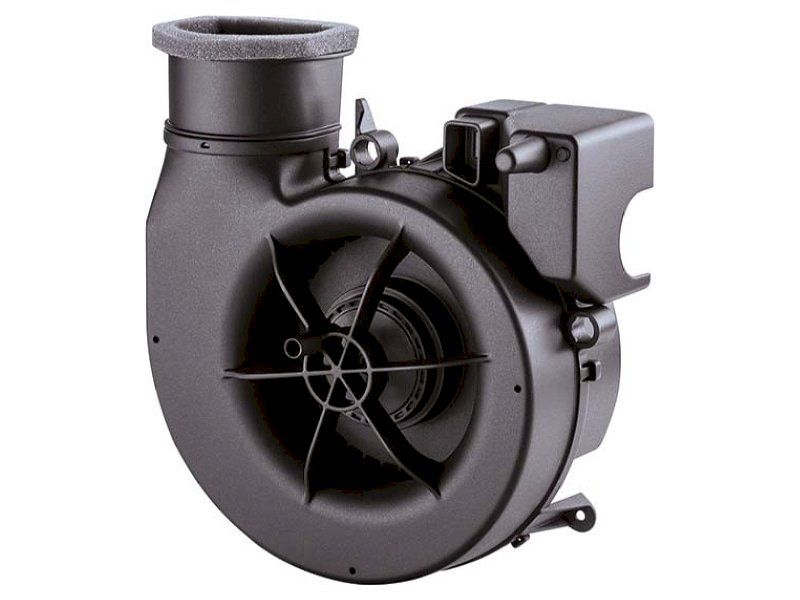

Maico ER EC Ventilatoreinsatz für Unterputzgehäuse ER GH und Aufputzgehäuse ER GH AP / ER GH APB
Ventilatoreinsatz ER EC für Unterputzgehäuse ER GH und Aufputzgehäuse ER GH AP / ER GH APB, Fördervolumen 30 m³/h / 60 m³/h
- Robuster, volumenstromkonstanter, energiesparender und schalloptimierter EC Motor.
- Geringste Leistungsaufnahme.
- Für Unterputz und Aufputz einsetzbar.
- Lüftungslösung nach DIN 18017-3 (Einrohrentlüftung).
- Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-38.
- Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com.
- Schutzart IP X5, Einbau in Schutzzone 1 möglich.
- Der Ventilatoreinsatz ER EC kann mit den vier vorhandenen Abdeckungen ER-A, ER-AK, ER-AH, ER-AB kombiniert und an die Einsatzsituation angepasst werden.
- Kann bei Sanierungen in Verbindung mit dem Replacementkit ER-RPK in bauseitig vorhandenen ER-Gehäuse (ER-UP/G, ER-UPB, ER-UPD) eingesetzt werden.
Merkmale
- 2-stufiger Ventilator zum Einbau in Unterputzgehäuse ER GH und Aufputzgehäuse ER GH AP/ER GH APB.
- Fördervolumen 30 m³/h / 60 m³/h in Verbindung mit der Standardabdeckung ER-A.
- Bei Verwendung der Abdeckungen (ER-AK, ER-AH, ER-AB) auch 20 / 30 / 40 / 60 / 100 m³/h möglich.
- Einschaltverzögerung 60 s.
- Nachlaufzeit 15 min.
- Für Ein- oder Zweitraumentlüftung mit einem einzelnen Ventilator. Zubehör für Zweitraumentlüftung ER-ZR.
- Werkzeuglos montierbarer Ausblasadapter für Ausblas seitlich und hinten serienmäßig im Lieferumfang.
- Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung.
- Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.
- Schutzklasse II.
- Die steile Kennlinie zeigt das hohe Druckvermögen des ER EC-Ventilators.
- Robuster energiesparender EC-Motor.
- Motor mit thermischem Überlastungsschutz.
- Wartungsfrei, mit beidseitig geschlossenen Kugellagern.
- Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom Frauenhoferinstitut.
Spezifikationen
ArtikelER ECFördervolumen20 m³/h / 30 m³/h / 40 m³/h / 60 m³/h / 100 m³/h / Je nach Abdeckungsvariante Stufen variabel einstellbar. ER-A: Stufe 1 = 30 m³/h, Stufe 2 = 60 m³/h. ER-AK/ER-AB: Stufe 1 und Stufe 2 = 20/30/40/60/100 m³/h einstellbar. ER-AH: Stufe 1 = 20/30/40 m³/h, Stufe 2 = 60/100 m³/h einstellbar.Drehzahl500 1/min / 800 1/min / 1.050 1/min / 1.250 1/min / 1.800 1/min / kombiniert mit ER GH, ER GH AP/APBLuftrichtungEntlüftungDrehzahlsteuerbar−Reversierbarkeit−SpannungsartWechselstromBemessungsspannung230 VNetzfrequenz50 HzLeistungsaufnahme2 W / 2,5 W / 3 W / 5 W / 17 W / Kombiniert mit ER GH; 2,4 W / 2,9 W / 3,6 W / 6,2 W / 17 W kombiniert mit ER GH AP/APBSchutzartIP X5Netzzuleitung3/5 x 1,5 mm²EinbauortWand / DeckeEinbauartUnterputzSystemartdezentralMaterial GehäusePolypropylen (PP)FarbeschwarzGewicht0,64 kgGewicht mit Verpackung0,91 kgFilterklasseISO Coarse 30 % (G2)Ausblasrichtungseitlich / hintenBreite213 mmHöhe233 mmTiefe115 mmBreite mit Verpackung280 mmHöhe mit Verpackung280 mmTiefe mit Verpackung152 mmFördermitteltemperatur bei IMax40 °CSchalldruckpegel15 dB(A) / 16 dB(A) / 23 dB(A) / 35 dB(A) / 48 dB(A) / kombiniert mit ER GH; 27 dB(A) / 31 dB(A) / 35 dB(A) / 41 dB(A) / 51 dB(A) kombiniert mit ER GH AP/APB/ Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m²ZulassungsnummerZ-51.1-478
Schallleistungspegel im Oktavspektrum
63 Hz
125 Hz
250 Hz
500 Hz
1 kHz
2 kHz
4 kHz
8 kHz
Gesamt
LWA7, S1 (dB(A))
–
–
–
–
–
–
–
–
19
LWA7, S2 (dB(A))
–
–
–
–
–
–
–
–
20
LWA, S3 (dB(A))
–
–
–
–
–
–
–
–
27
LWA, S4 (dB(A))
–
–
–
–
–
–
–
–
39
LWA, S5 (dB(A))
–
–
–
–
–
–
–
–
52
LWA7 = Gehäuse- und Freiansaug-Schallleistungspegel in dB
in Kombination mit ER GH; 31 dB(A) / 35 dB(A) / 39 dB(A) / 45 dB(A) / 55 dB(A) in Kombination mit ER GH AP/APB
