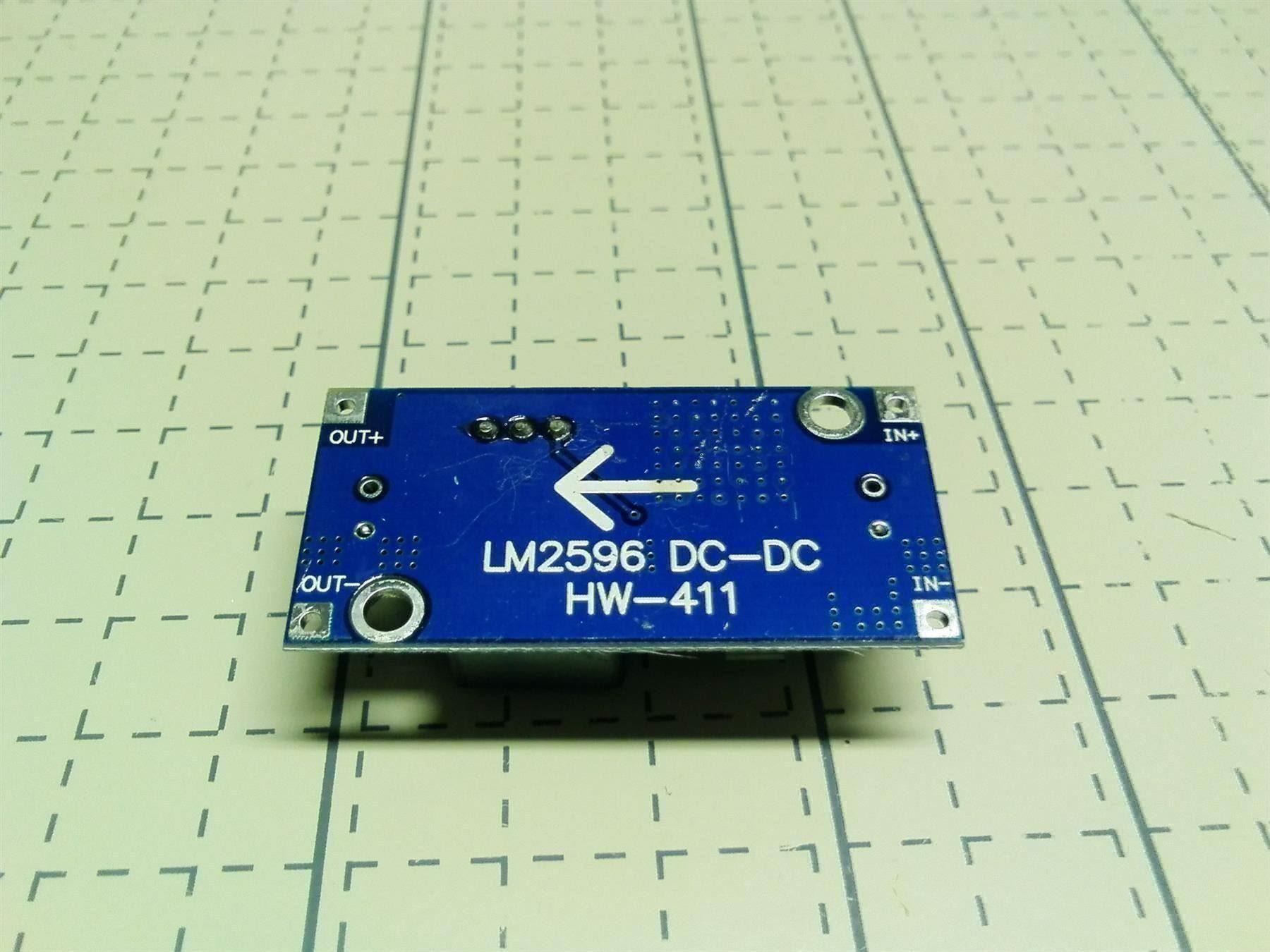

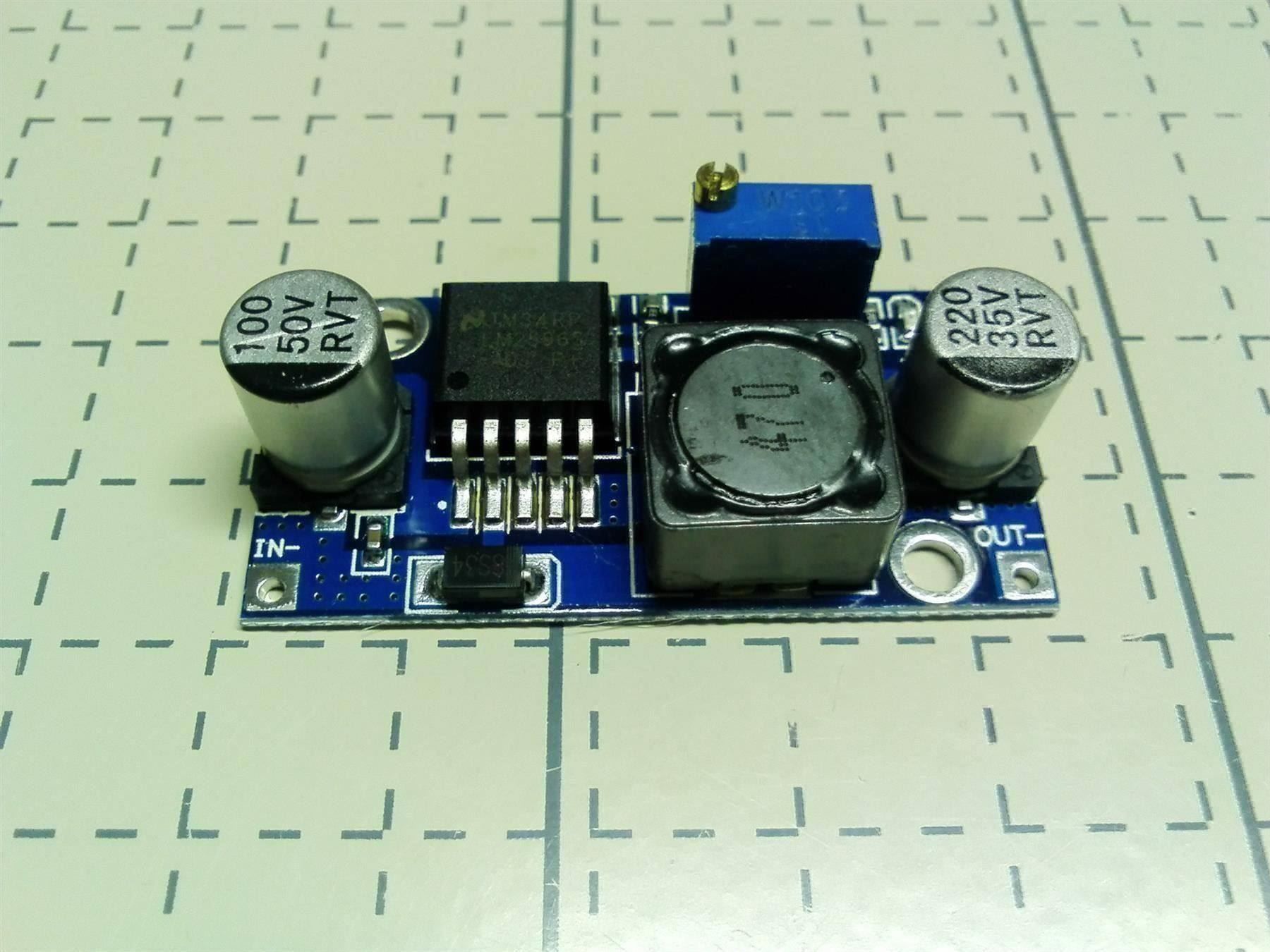

Konverter-Modul Step Down DC
Aufgabe:
Drosselt Spannung (einstellbar).
Daten:
Eingangsspannung: 4V-35V
Ausgangsspannung: 1.23V-30V
Eingangsstrom: 3A (Maximum)
Funktionsweise:
Gleichstrom (4-35V) wird an den Polen IN + und - eingespeist. Der Strom der an OUT + und - ausgegeben werden soll wird mit Hilfe der kleinen Schraube eingestellt.
Beispiel:
Das Modul wird an 12V angeschlossen und gibt 5V ab.
Erweiterungsmöglichkeit:
Um das Modul an Wechselstrom (zum Beispiel Eisenbahn-Trafo) anschliessen zu können muss am Eingang zwingend ein Gleichrichter zwischengeschaltet werden der den Wechselstrom zu Gleichstrom umwandelt. Der Ausgangsstrom bleibt aber Gleichstrom (DC)
DAS MODUL SELBST IST NUR FUER GLEICHSTROM GEEIGNET!
Vor dem Anschluss immer die Spannungen überprüfen da die Garantie erlischt wenn das Modul wegen Ueberspannung zerstört wird. Kein Ersatz wenn angeschlossene Verbraucher wegen Ueberspannung zerstört werden.
Anschluss-Information:
1. Eingangsstrom an den beiden anzuschliessenden Kabeln prüfen, bevor diese an IN+ und- angelötet werden.

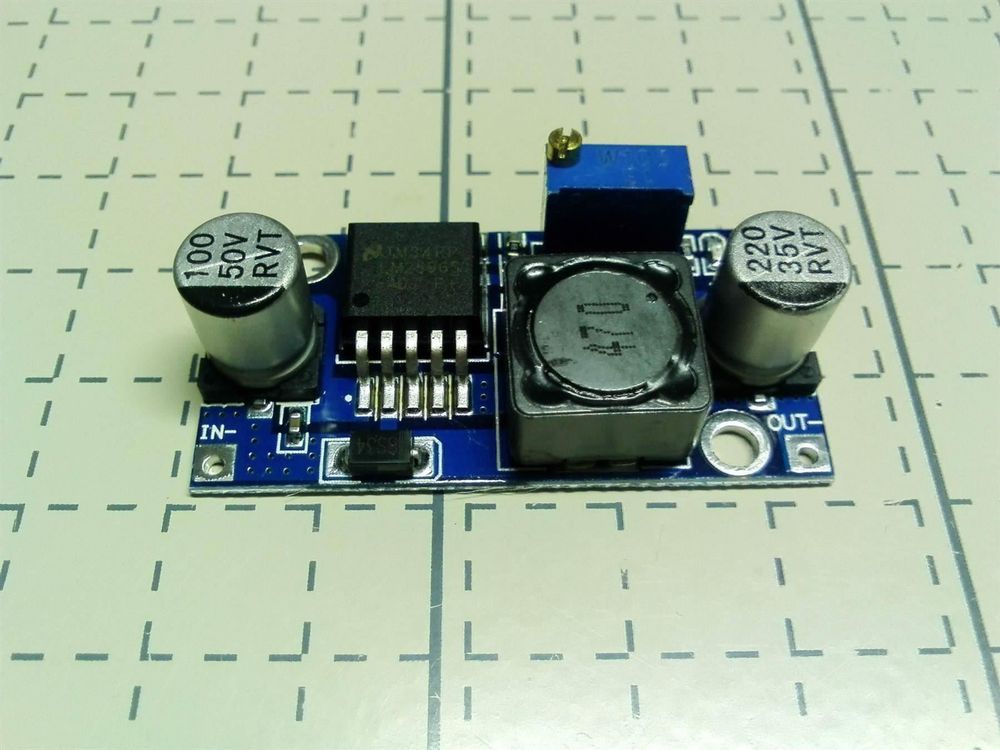

2. Den Ausgangsstrom an den beiden Polen OUT+ und - prüfen und gegebenfalls an der kleinen Schraube am blauen Bauteil korrigieren.
3. Wenn die Ausgangsspannung stimmt kann der/die Verbraucher an die Ausgänge OUT+ und - angelötet werden.
Grösse: 43 x 21 x 13.4 mm (LxBxH)
2 Löcher in der Platine dienen der sicheren Befestigung.
