Paulimot HSS-Räumnadel Set für 4, 5, 6 und 8 mm Keilnuten
Mit diesem Räumnadel-Set können Passfeder- bzw. Keilnuten in den Breiten von 4, 5, 6 und 8 mm gestoßen werden. Im Set enthalten sind neben den Räumnadeln auch 13 Führungsbuchsen mit Durchmessern von 12 bis 30 mm, vier Passfeder- Rohlinge (3,9 x 3,9 mm, 4,9 x 4,9 mm, 5,9 x 5,9 mm und 7,9 x 6,9 mm) sowie fünf Unterlegbleche.
Räumnadeln werden üblicherweise in Zahnstangen- bzw. Drehdornpressen oder hydraulischen Werkstattpressen verwendet.

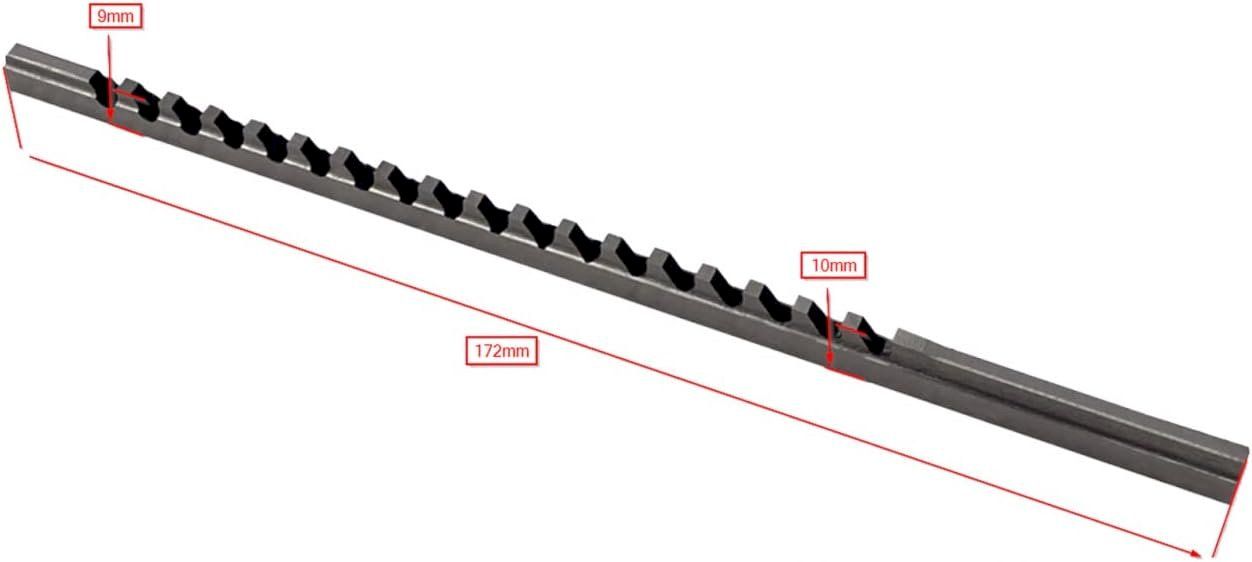

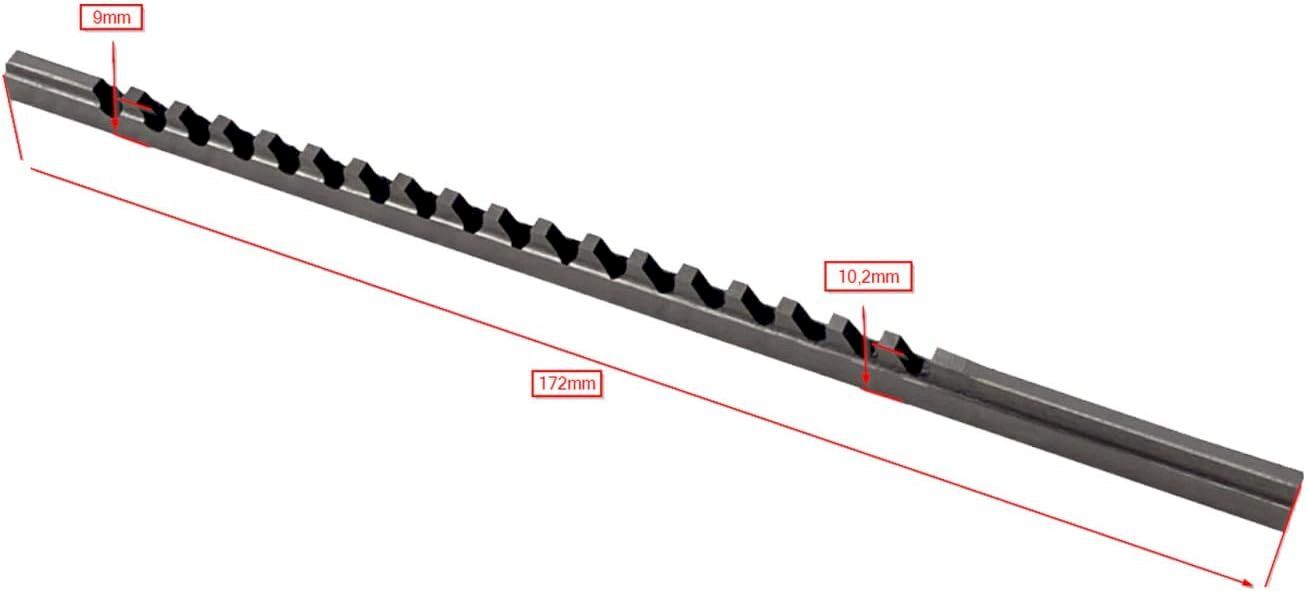

Die Räumnadeln sind aus HSS-Stahl und leicht konisch gefertigt, die Schneiden verdicken sich in Schnittrichtung. Dadurch wird mit jedem Zahn die gestoßene Keilnut etwas tiefer.
Zum Stoßen einer Passfeder- bzw. Keilnut wird das Werkstück auf den Arbeitstisch der Presse gelegt und die passende Führungsbuchse in die Bohrung des Werkstückes eingesetzt. Nun wird die Räumnadel in die Aufnahme eingeführt, mit ausreichend Schneidöl benetzt und mit der Presse durch das Werkstück gedrückt. Um die Nut tiefer auszuführen, können die Unterlegbleche verwendet werden.
Spezifikationen
Erzielbare Keilnut [mm]: 4, 5, 6, 8
Werkzeugmaterial: HSS-Stahl
Lieferumfang

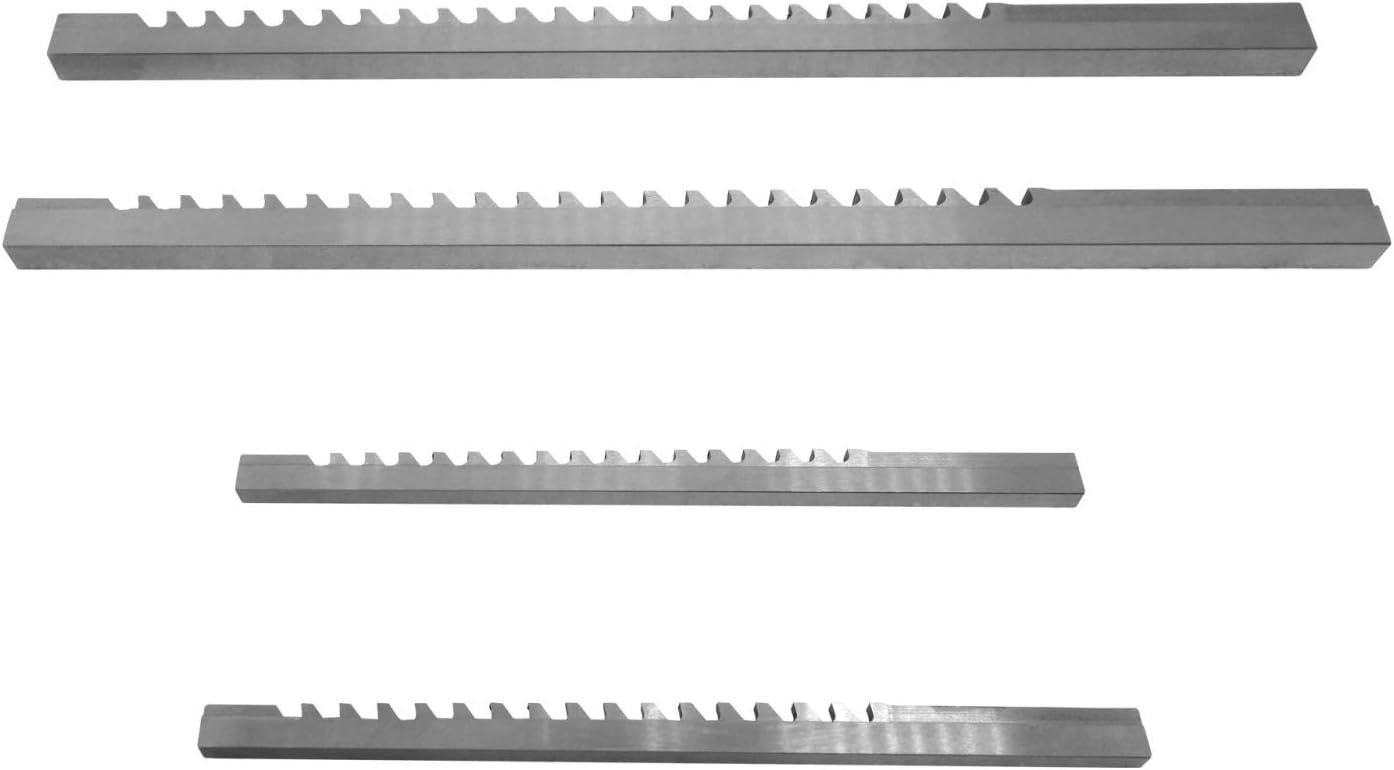

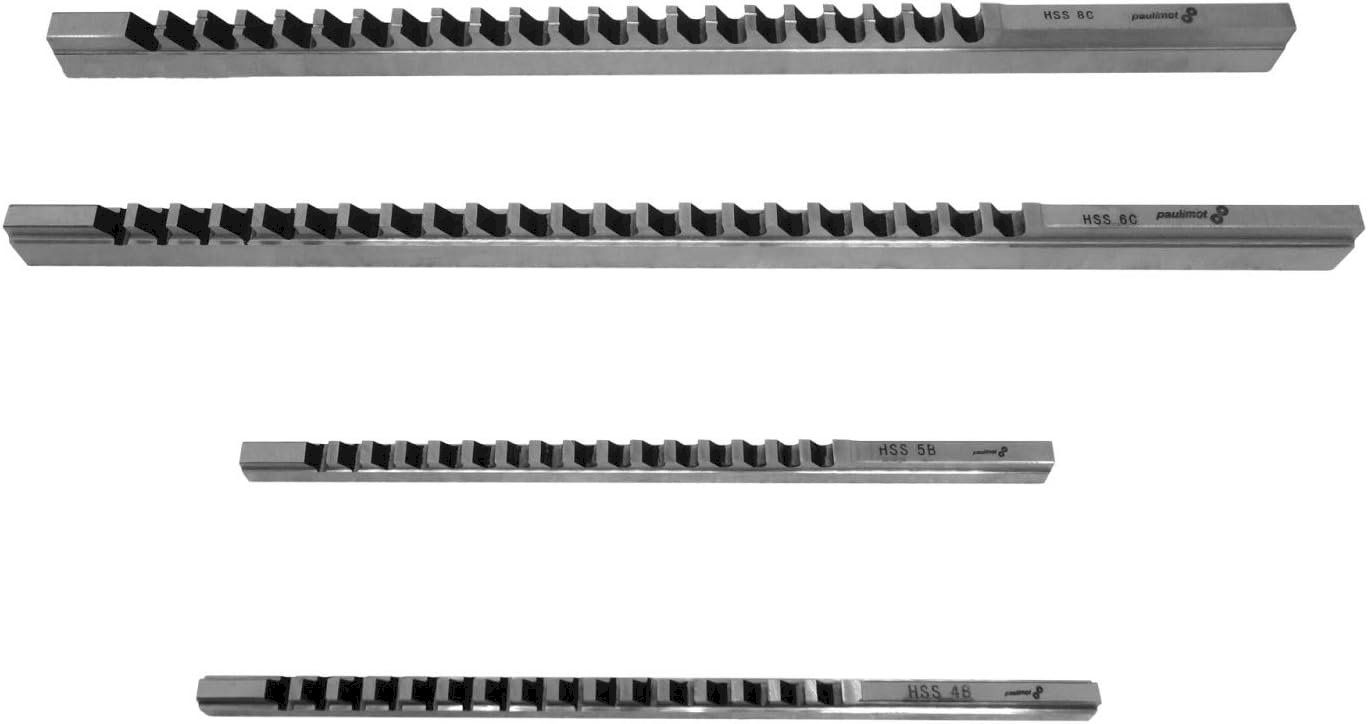

- 1 x Räumnadel für 4 mm Keilnut, 170 mm
- 1 x Räumnadel für 5 mm Keilnut, 170 mm
- 1 x Räumnadel für 6 mm Keilnut, 304 mm
- 1 x Räumnadel für 8 mm Keilnut, 304 mm

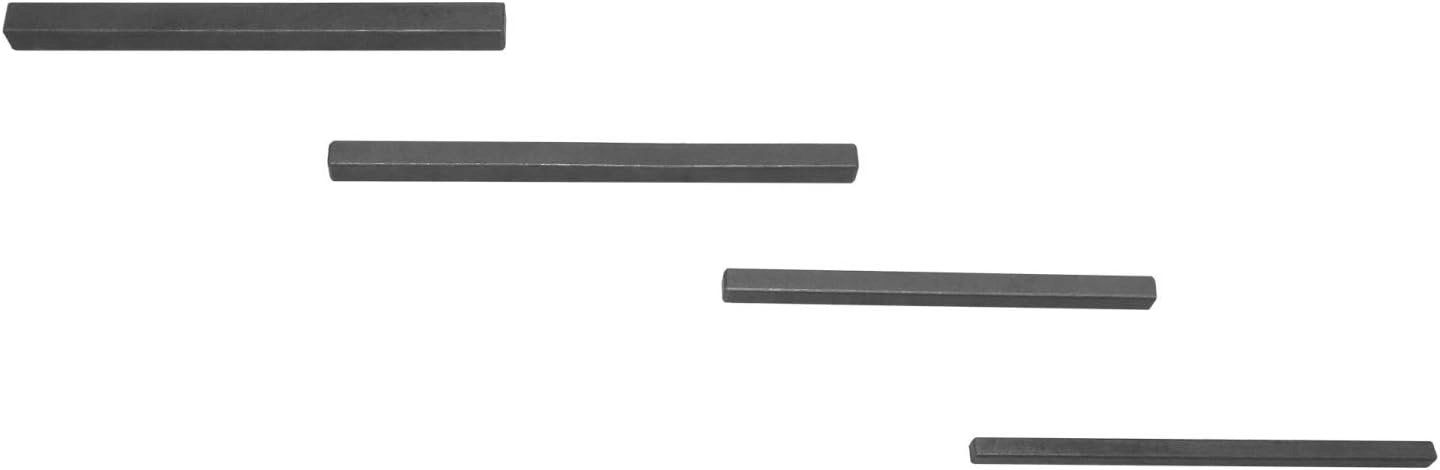

- 1 x Passfeder-Rohling 3,9 x 3,9 x 80 mm
- 1 x Passfeder-Rohling 4,9 x 4,9 x 80 mm
- 1 x Passfeder-Rohling 5,9 x 5,9 x 100 mm
- 1 x Passfeder-Rohling 7,9 x 6,9 x 100 mm

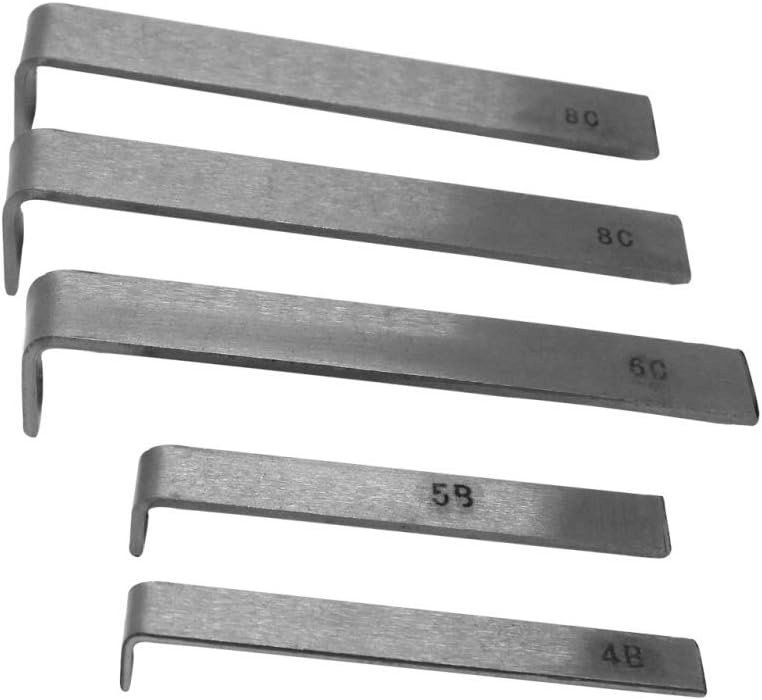

- 1 x Unterlegblech für 4 und 5 mm Räumnadel, Stärke 1,0 mm, Gesamtlänge 51 mm
- 1 x Unterlegblech für 4 und 5 mm Räumnadel, Stärke 1,3 mm, Gesamtlänge 51 mm
- 2 x Unterlegblech für 6 und 8 mm Räumnadel, Stärke 1,3 mm, Gesamtlänge 70 mm
- 1 x Unterlegblech für 6 und 8 mm Räumnadel, Stärke 1,5 mm, Gesamtlänge 70 mm

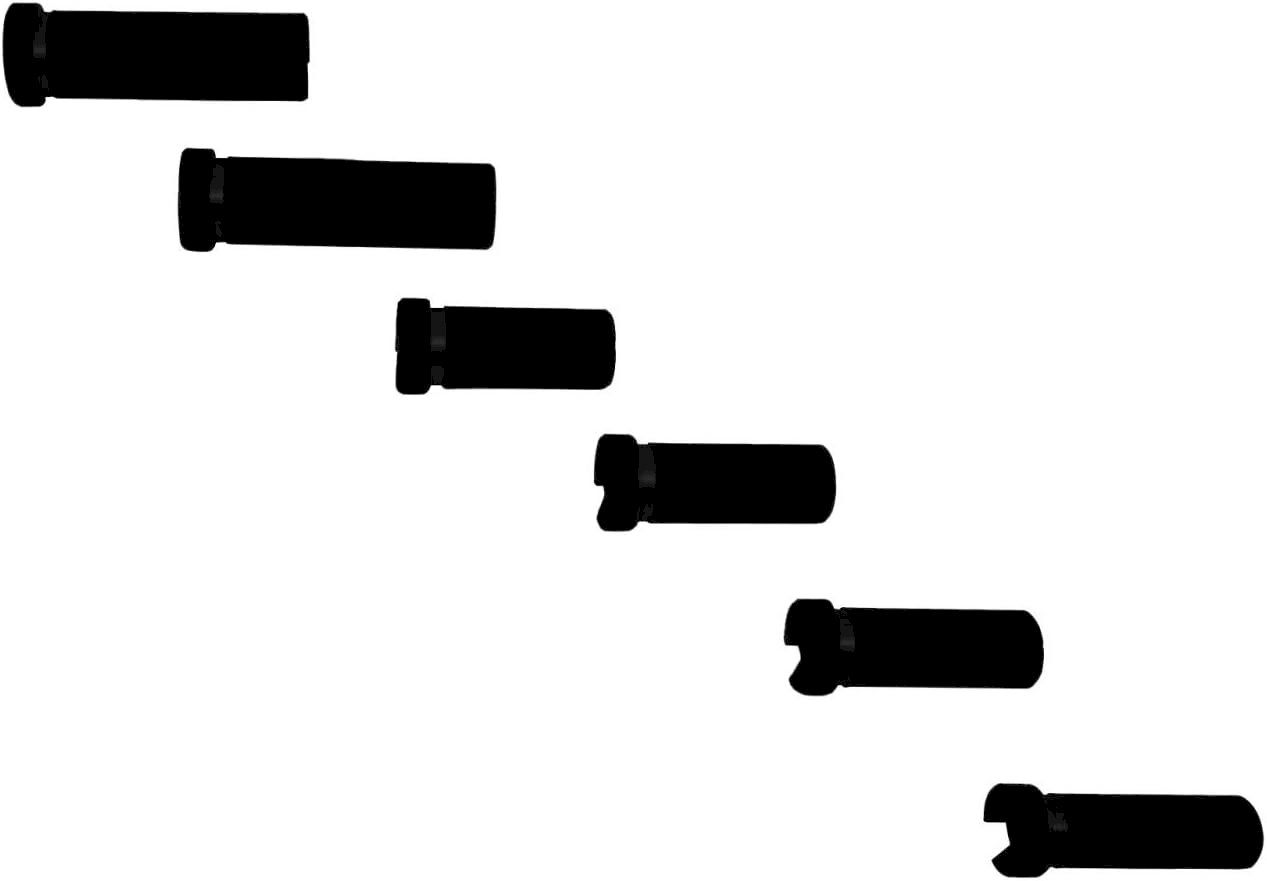

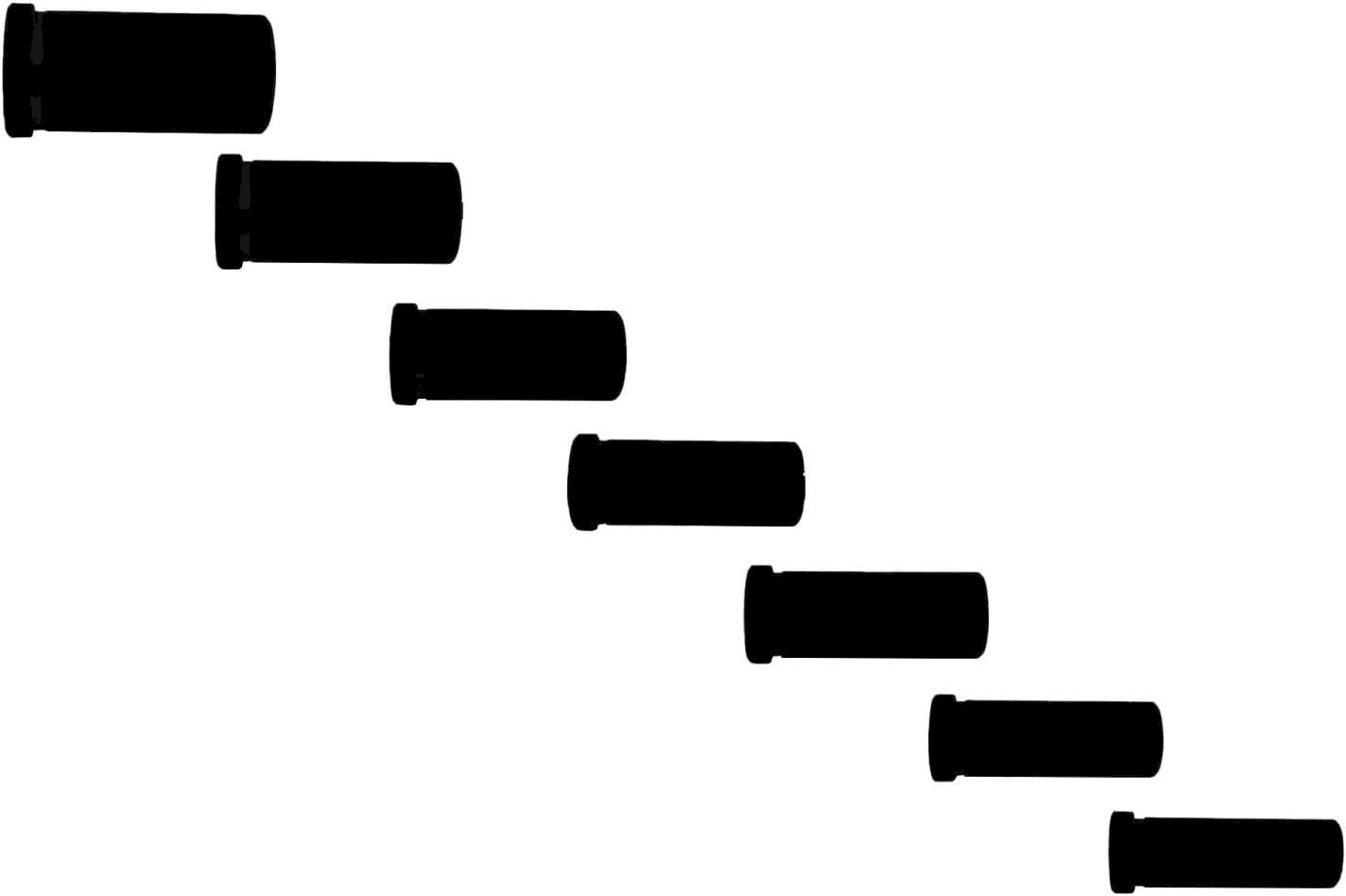

- 1 x Führungsbuchse mit Bund für 4 und 5 mm Räumnadel: Ø 12 mm
- 1 x Führungsbuchse mit Bund für 4 und 5 mm Räumnadel: Ø 14 mm
- 1 x Führungsbuchse mit Bund für 4 und 5 mm Räumnadel: Ø 15 mm
- 1 x Führungsbuchse mit Bund für 4 und 5 mm Räumnadel: Ø 16 mm
- 1 x Führungsbuchse mit Bund für 6 und 8 mm Räumnadel: Ø 18 mm
- 1 x Führungsbuchse mit Bund für 6 und 8 mm Räumnadel: Ø 19 mm
- 1 x Führungsbuchse mit Bund für 6 und 8 mm Räumnadel: Ø 20 mm
- 1 x Führungsbuchse mit Bund für 6 und 8 mm Räumnadel: Ø 22 mm
- 1 x Führungsbuchse mit Bund für 6 und 8 mm Räumnadel: Ø 24 mm
- 1 x Führungsbuchse mit Bund für 6 und 8 mm Räumnadel: Ø 25 mm
- 1 x Führungsbuchse mit Bund für 6 und 8 mm Räumnadel: Ø 26 mm
- 1 x Führungsbuchse mit Bund für 6 und 8 mm Räumnadel: Ø 28 mm
- 1 x Führungsbuchse mit Bund für 6 und 8 mm Räumnadel: Ø 30 mm

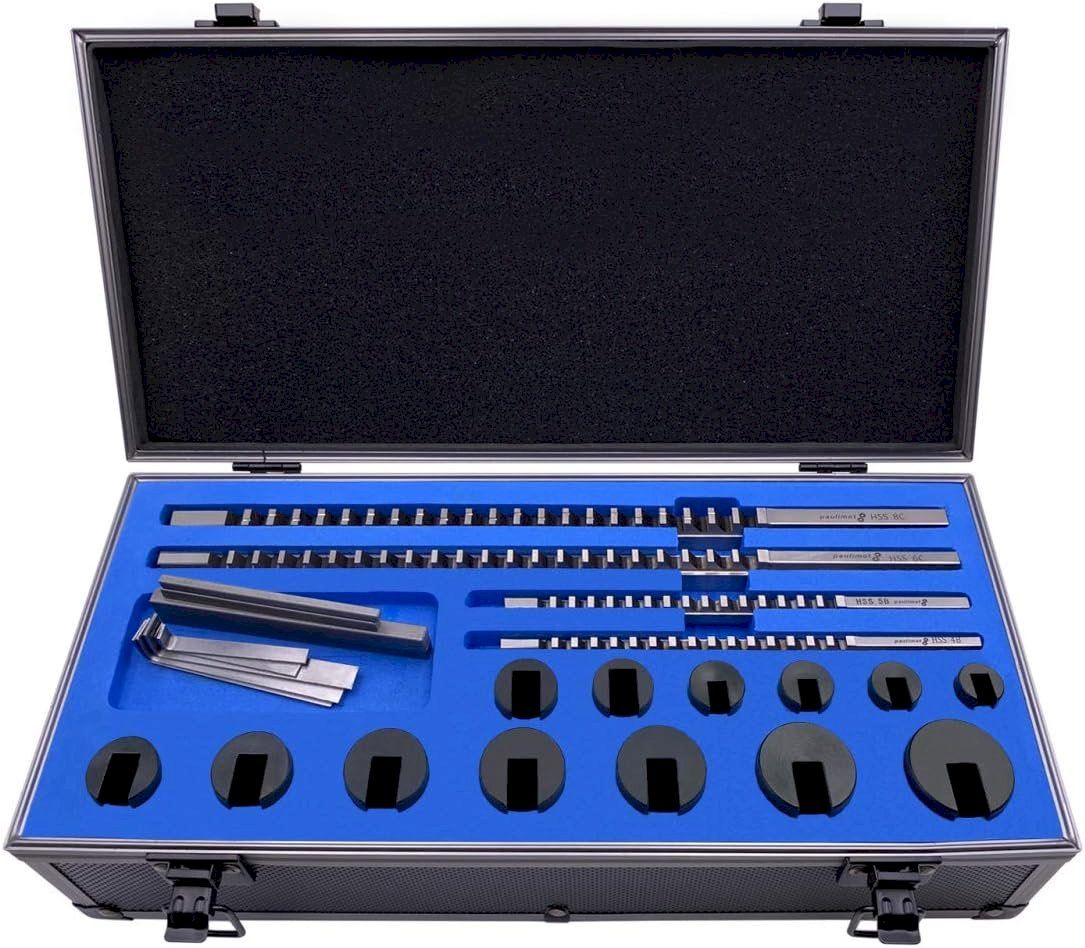

- 1 x praktische Aufbewahrungsbox aus Aluminium
