Paulimot HSS-Räumnadel-Set für 2, 3 und 4 mm Keilnuten
Mit diesem Räumnadel-Set können Passfeder- bzw. Keilnuten in den Breiten von 2, 3 und 4 mm gestoßen werden. Im Set enthalten sind neben den Räumnadeln auch vier Führungsbuchsen mit Durchmessern von 6 bis 12 mm, drei Passfeder-Rohlinge (2,9 x 2,9 mm und 3,9 x 3,9 mm) sowie zwei Unterlegbleche.
Räumnadeln werden üblicherweise in Zahnstangen- bzw. Drehdornpressen oder hydraulischen Werkstattpressen verwendet.
Die Räumnadeln sind aus HSS-Stahl und leicht konisch gefertigt, die Schneiden verdicken sich in Schnittrichtung. Dadurch wird mit jedem Zahn die gestoßene Keilnut etwas tiefer.
Zum Stoßen einer Passfeder- bzw. Keilnut wird das Werkstück auf den Arbeitstisch der Presse gelegt und die passende Führungsbuchse in die Bohrung des Werkstückes eingesetzt. Nun wird die Räumnadel in die Aufnahme eingeführt, mit ausreichend Schneidöl benetzt und mit der Presse durch das Werkstück gedrückt. Um die Nut tiefer auszuführen, können die Unterlegbleche verwendet werden.
Spezifikationen
Erzielbare Keilnut [mm]: 2, 3, 4
Erzielbare Keilnut [mm]: 3
Erzielbare Keilnut [mm]: 4
Werkzeugmaterial: HSS-Stahl
Lieferumfang

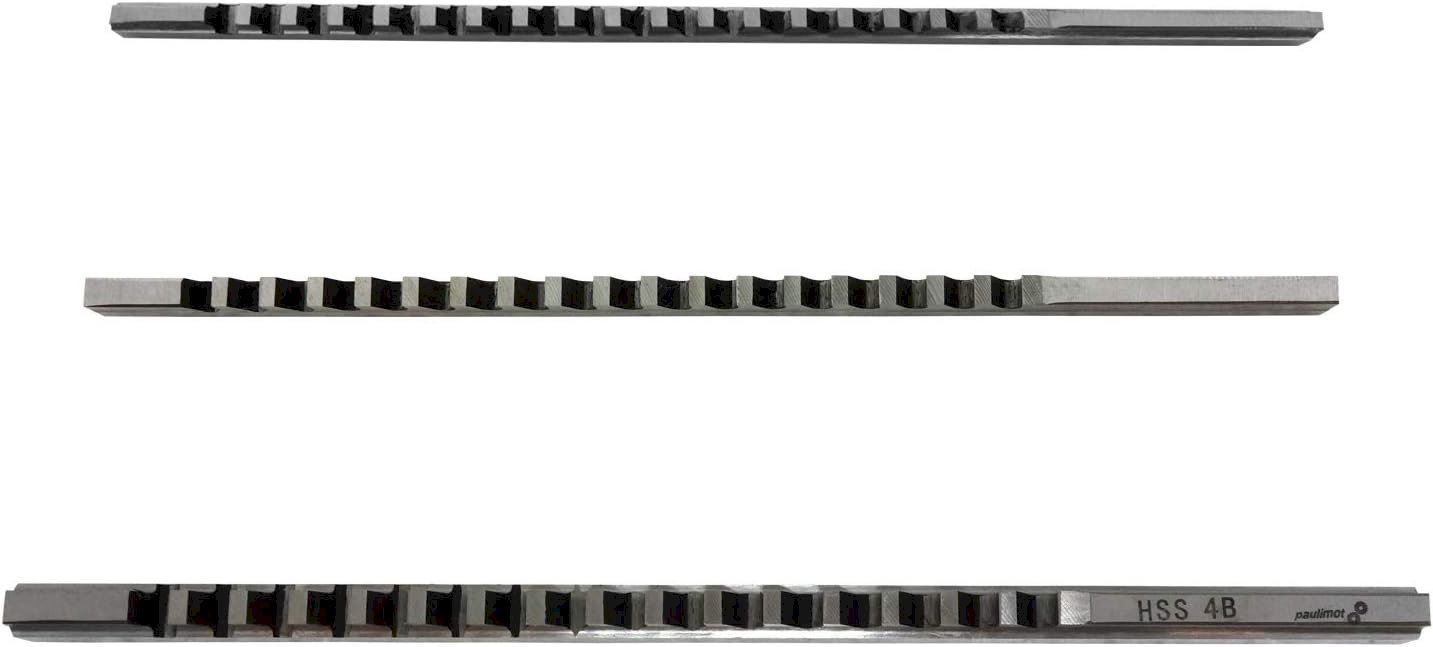

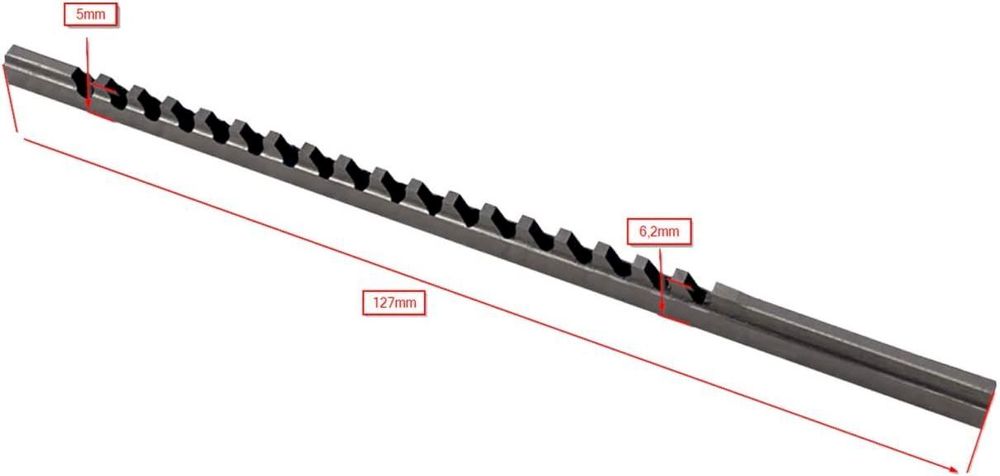

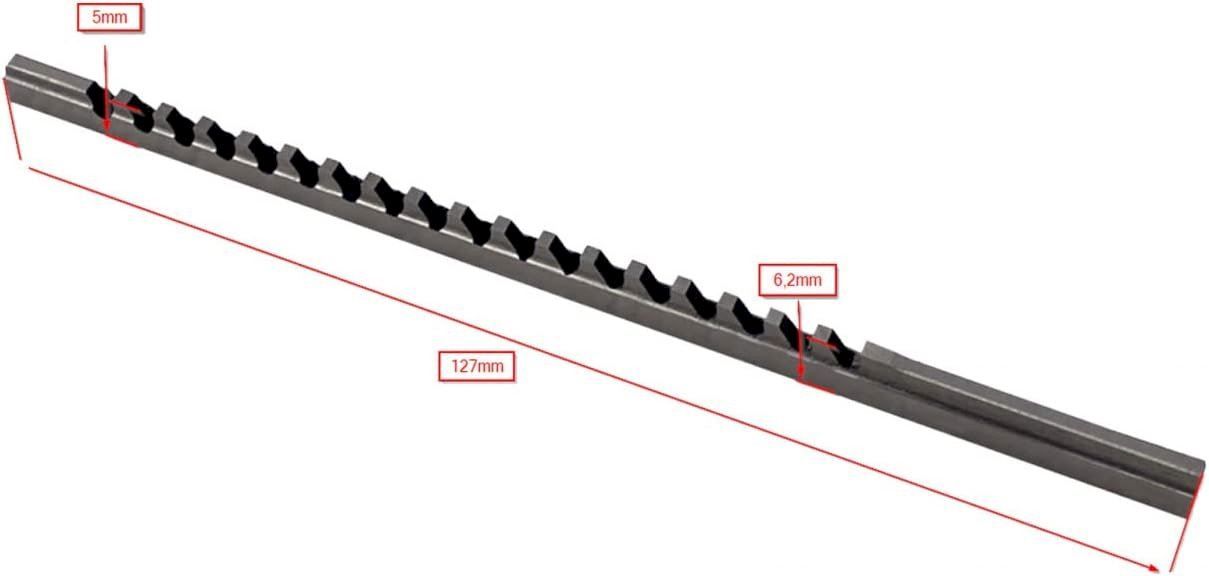

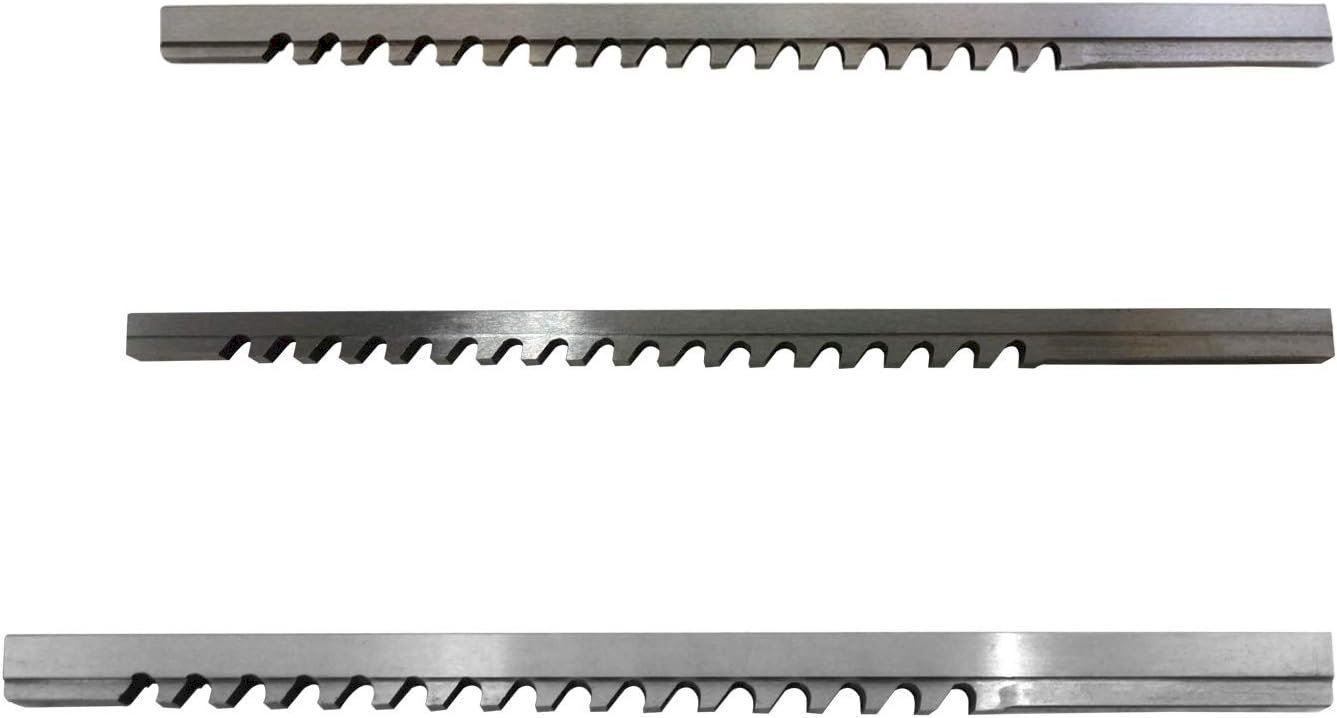

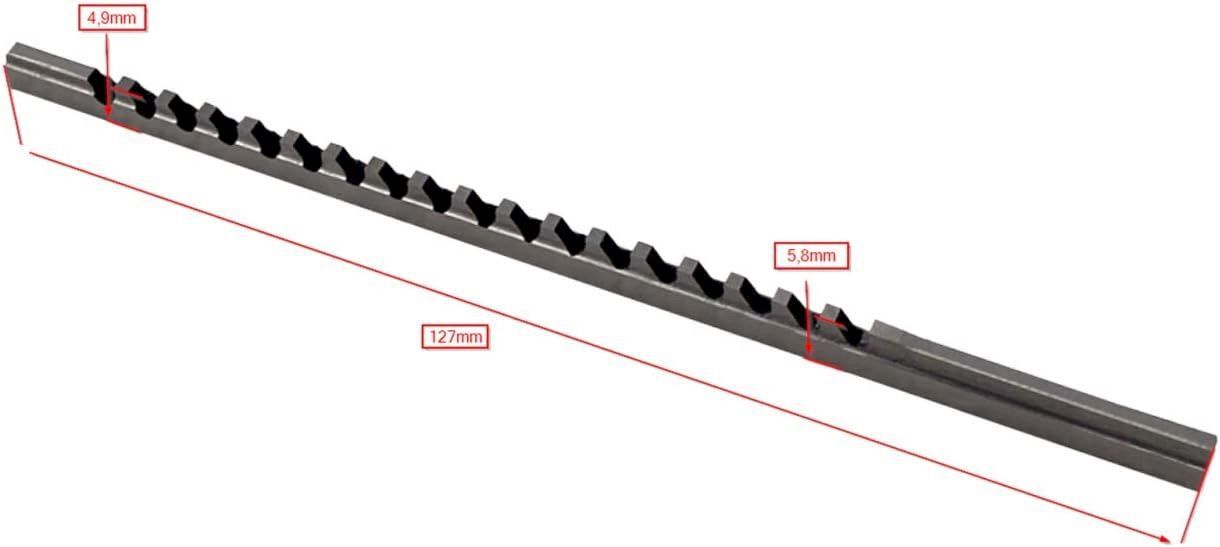

- 1 x Räumnadel für 2 mm Keilnut, 128 mm
- 1 x Räumnadel für 3 mm Keilnut, 128 mm
- 1 x Räumnadel für 4 mm Keilnut, 170 mm

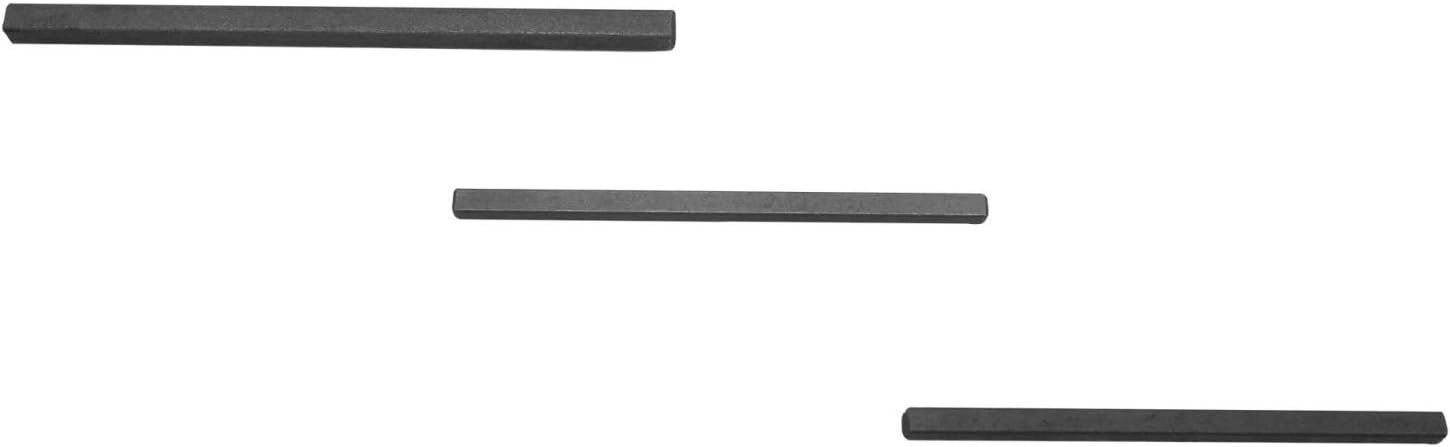

- 2 x Passfeder-Rohling 2,9 x 2,9 x 59 mm
- 1 x Passfeder-Rohling 3,9 x 3,9 x 80 mm

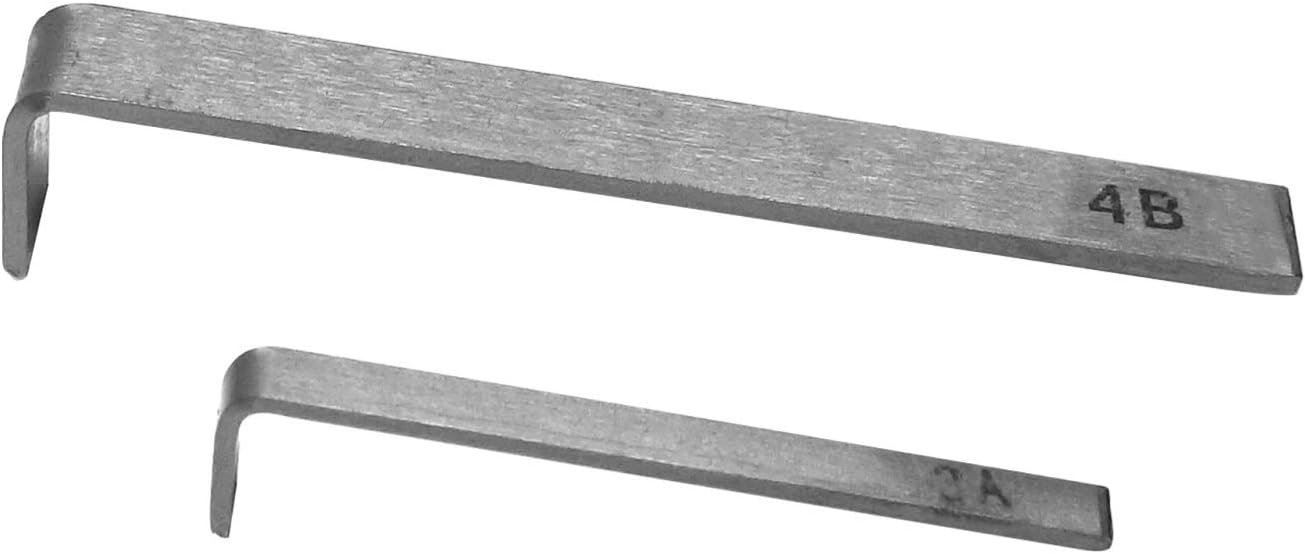

- 1 x Unterlegblech für 2 und 3 mm Räumnadel, Stärke 1,0 mm, Gesamtlänge 33 mm
- 1 x Unterlegblech für 4 mm Räumnadel, Stärke 1,0 mm, Gesamtlänge 51 mm

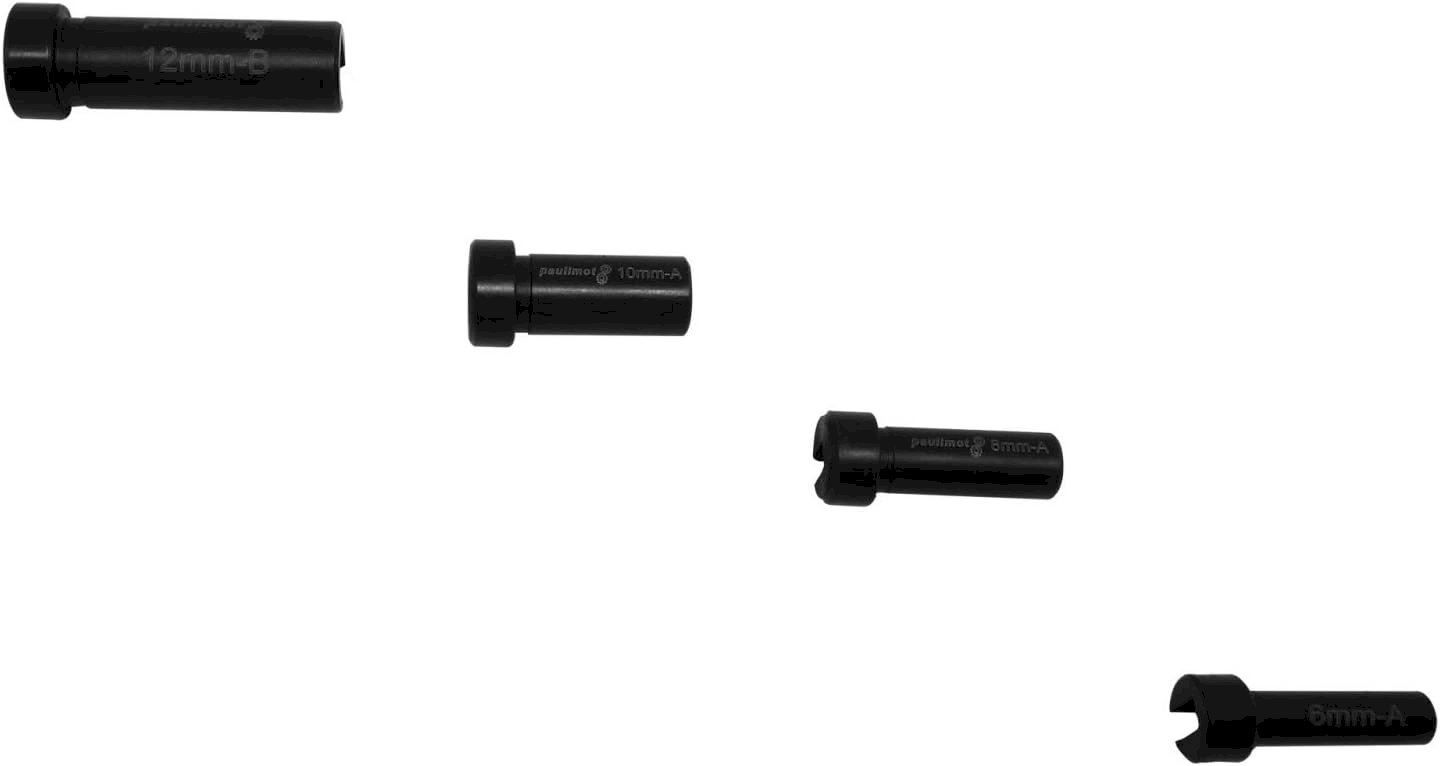

- 1 x Führungsbuchse mit Bund für 2 und 3 mm Räumnadel: Ø 6 mm
- 1 x Führungsbuchse mit Bund für 2 und 3 mm Räumnadel: Ø 8 mm
- 1 x Führungsbuchse mit Bund für 2 und 3 mm Räumnadel: Ø 10 mm
- 1 x Führungsbuchse mit Bund für 4 mm Räumnadel: Ø 12 mm

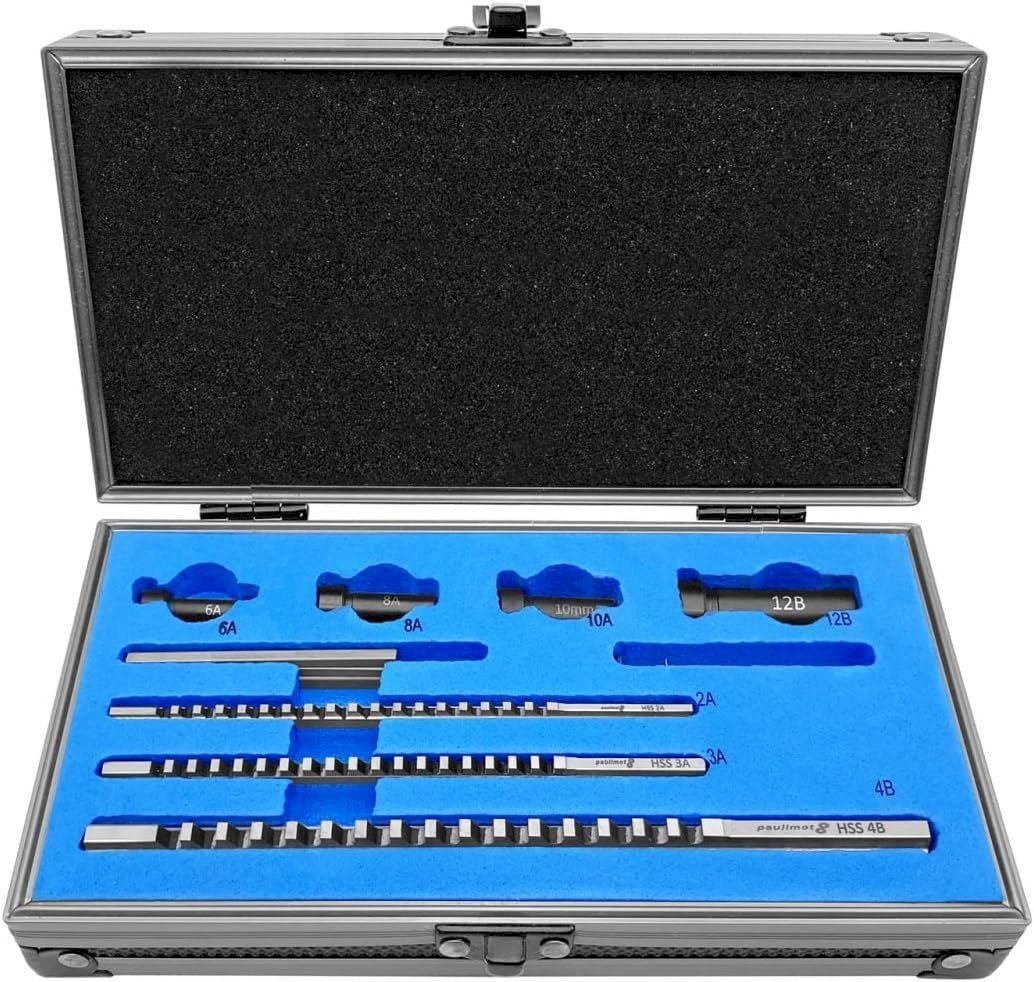

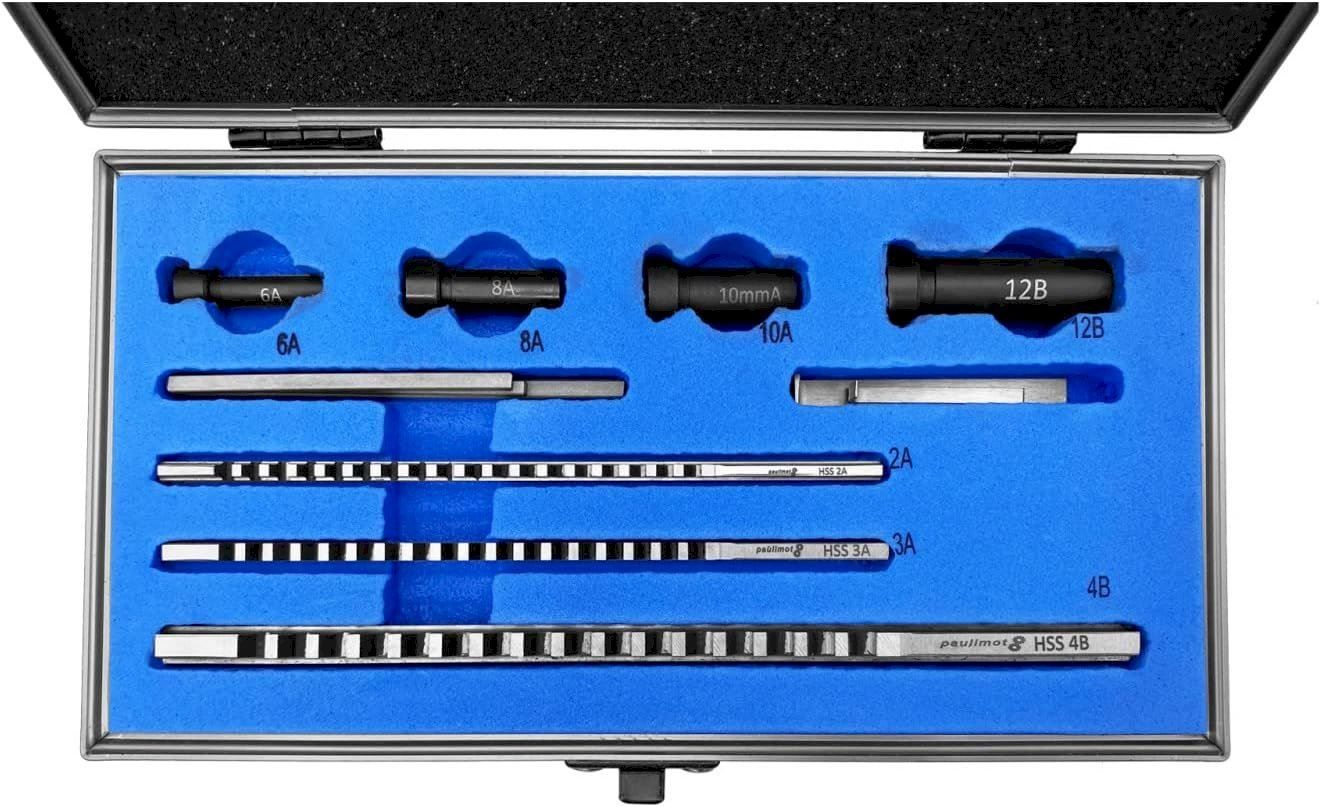

- 1 x praktischer Aufbewahrungskasten aus Aluminium
)
