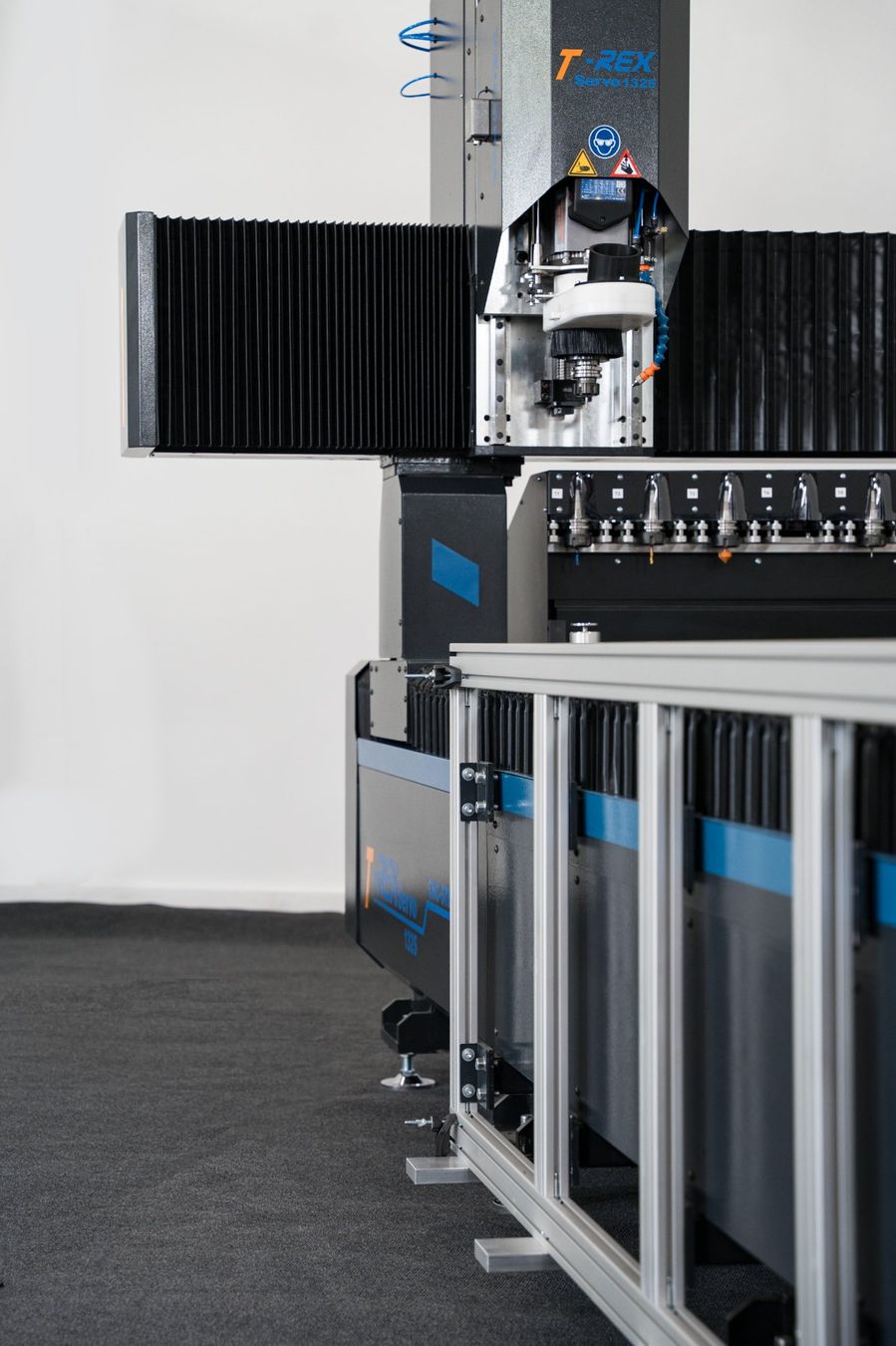

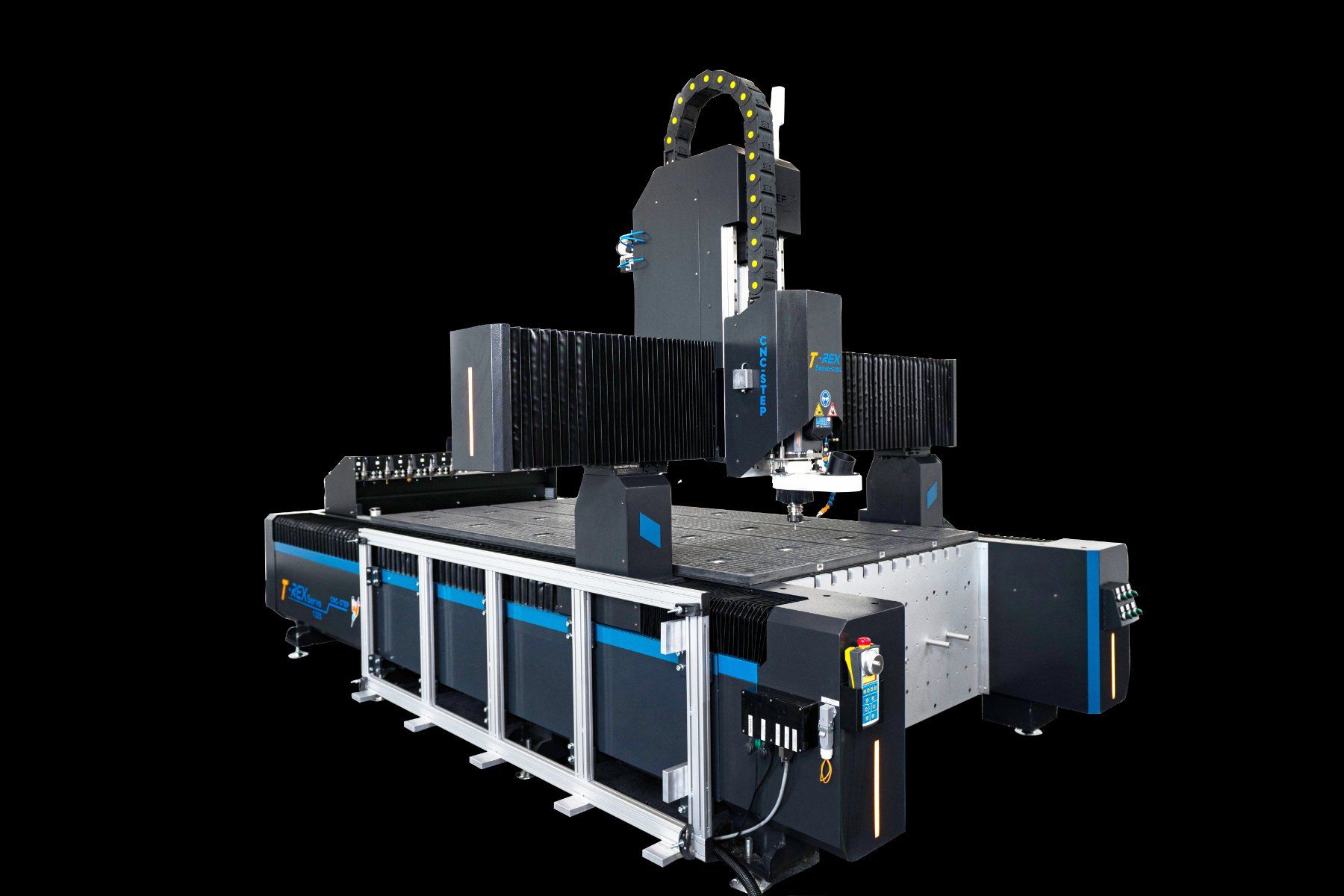

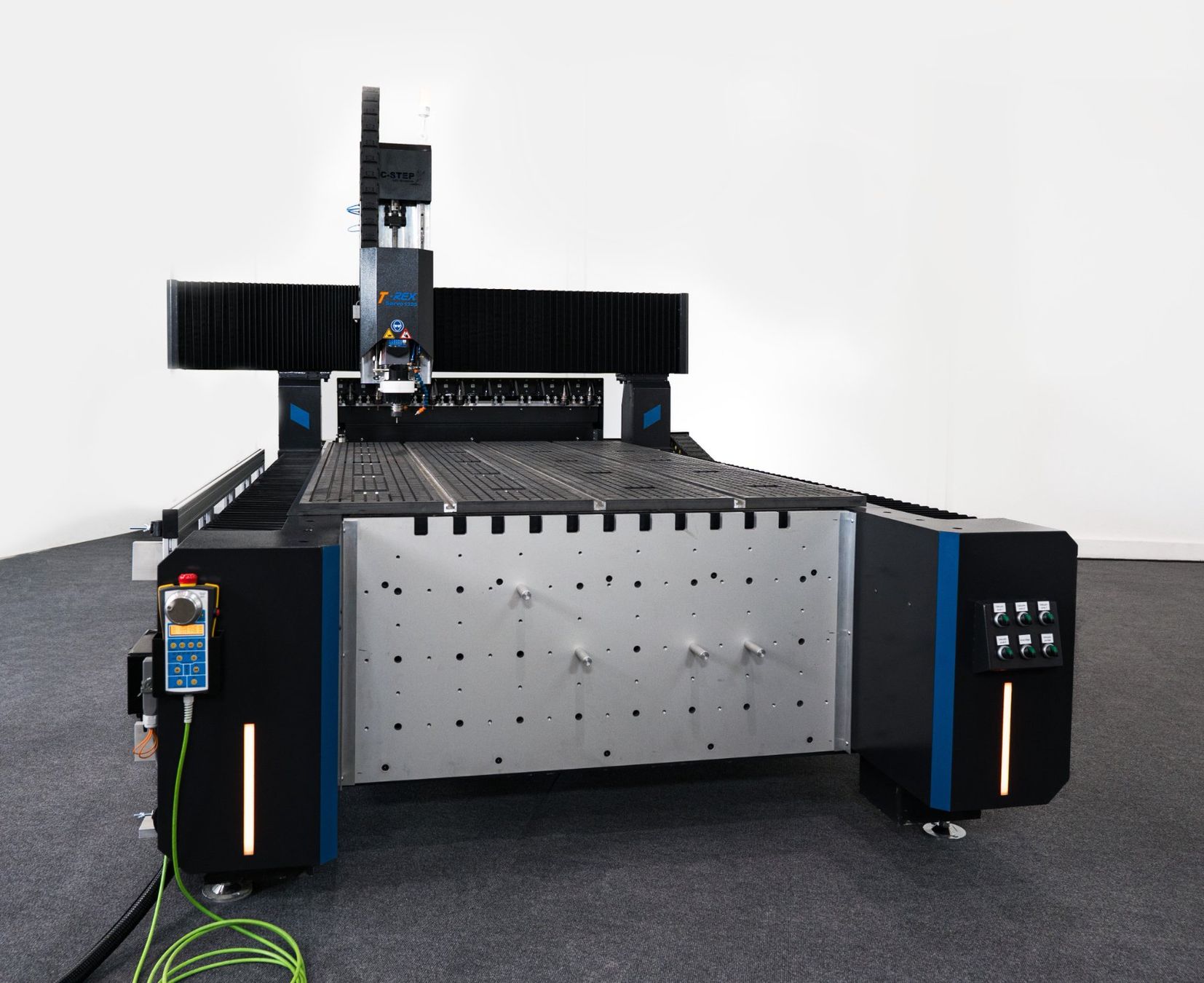

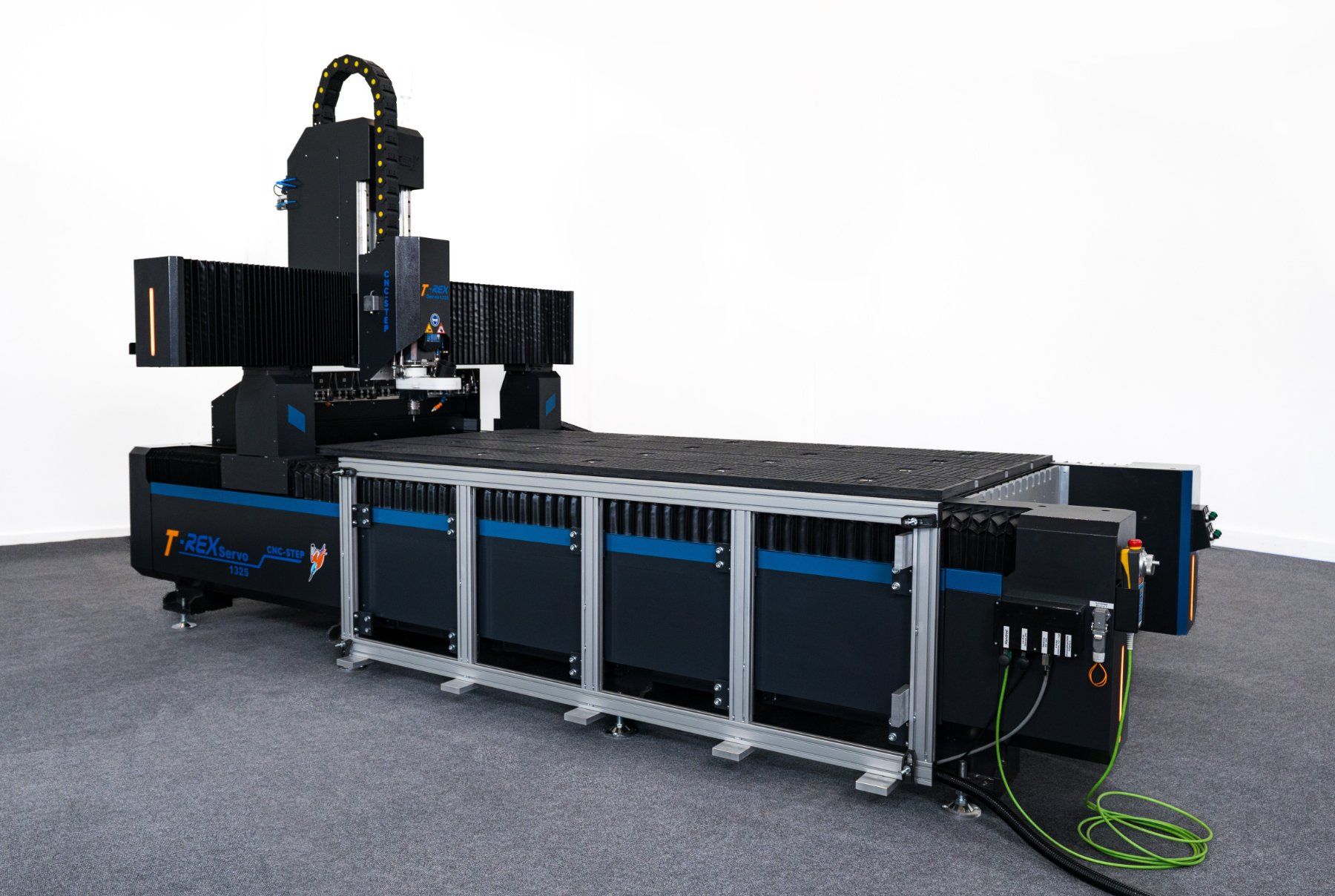

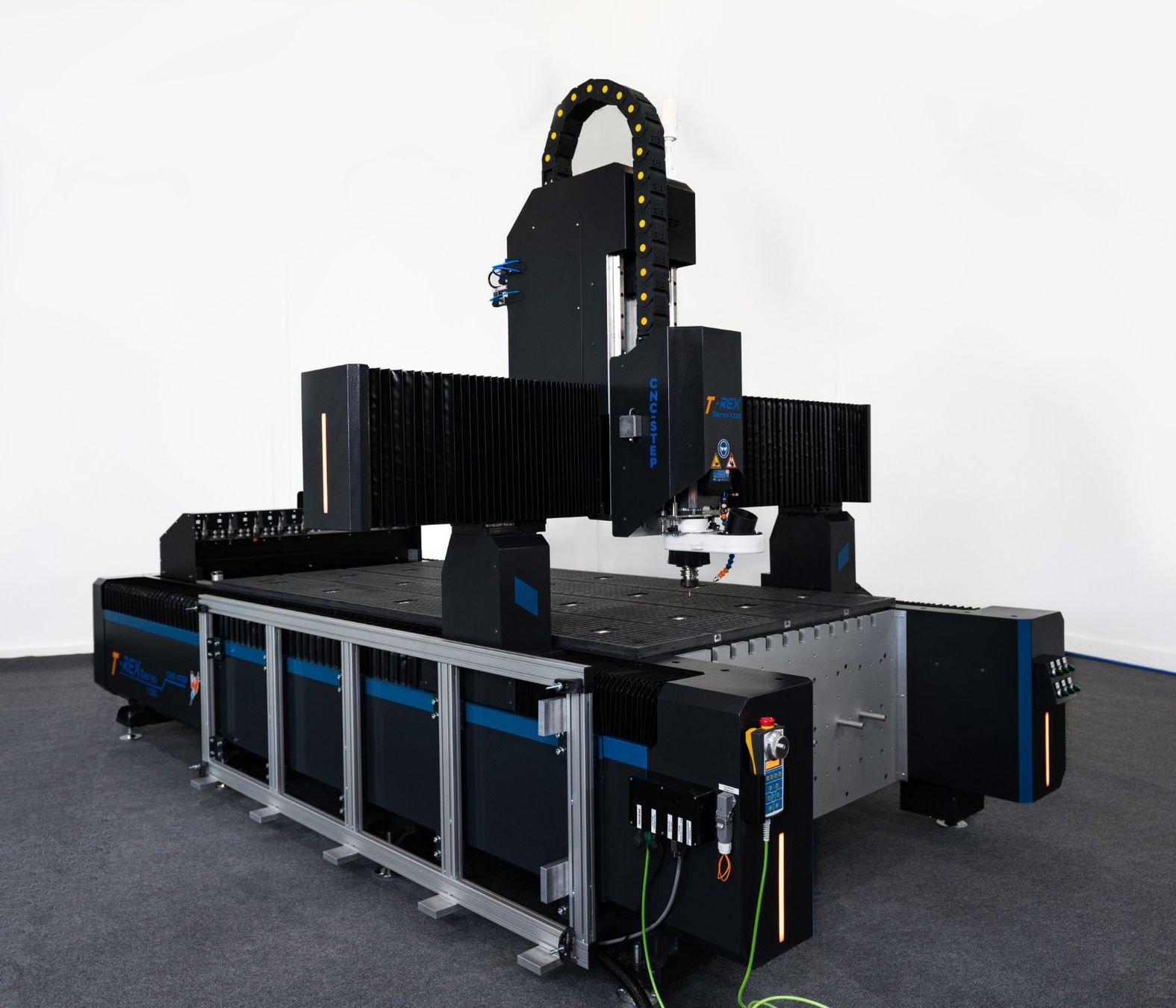

Professionelle 2D & 3D Materialbearbeitung mit Servoantrieb
Servomotoren für höchste Ansprüche
Durch verbaute Servomotoren und schräg verzahnte Zahnstangen auf X- und Y-Achse ist diese Portalfräsmaschine zuverlässig und langlebig. Optional ausrüstbar mit einer Hochfrequenz-Spindel nach Wunsch.
Höchste Stabilität
Durch den robusten und hochwertigen Stahlrahmen besitzt die Maschine eine große Standfestigkeit. So kann auch härteres Material problemlos mit hohen Zustelltiefen exakt und schnell bearbeitet werden.
Komfortables Arbeiten
Inklusive ergonomischem Bedienpult mit integriertem Industrie-PC mit Touchmonitor und CNC Steuerung, für ein sicheres und komfortables Arbeiten an der CNC Maschine in einer angenehmen Arbeitshöhe.
Qualität und Service
Aufgrund ständiger und genauer Güteüberwachung der Maschinenkomponenten, erwerben Sie ein Produkt von uns, bei dem die Bestandteile perfekt abgestimmt und zudem zuverlässig und langlebig sind. Außerdem bieten wir Ihnen maschinenlebenslangen Support bei Fragen zu Maschine, Software und Zubehör und diesen völlig kostenfrei.
Anwendungsvielfalt
Auf unserer T-Rex können diverse Werkstoffe bearbeitet werden, egal ob Holz, Metall, Kunststoff oder Stein. Ob fräsen, gravieren, markieren, schneiden, bohren, Plasmaschneiden, dosieren, kleben, scannen, usw., bei den Anwendungsmöglichkeiten gibt es beinahe keine Einschränkungen.
Lieferumfang:
- Steuerungssoftware KinetiC-NC
- CAD/CAM Software ConstruCAM-3D
- Estlcam Software
- Funktastatur und Funkmaus
- Windows 10Pro
- Bedienpult mit integrierter CNC Steuerung, Industrie-PC inkl. Touchmonitor
- Mehrzonen-Vakuumtisch
- integrierte Zentralschmierung
- Kugelrollen als Bestückungshilfe
Technische Angaben:
Modellbezeichnung Basissystem: T-Rex 2131-V3-MTC – Closed Loop Motoren
Artikelnummer: 1219 0010
Verfahrweg X-Achse (Breite des Portales): 2100mm
Verfahrweg Y-Achse (Länge der Maschine): 3100mm
Verfahrweg Z-Achse: 300mm, optional: 400mm
Durchlasshöhe Z: 200mm, Optional: 300mm – nur bei 400mm Z-Achse
Aufspannfläche X x Y: 635x930mm
Vakuumtisch mit T-Nutschienen: 2135x3130mm, 6 Vakuumzone
Ansteuerung der Vakuumzonen: Die Vakuumzonen werden über manuell betätigte Kugelhähne angesteuert, Optional: Die Ansteuerung der Vakuumzonen erfolgt über elektrisch betätigte Magnetventile
Vakuumpumpe: Optional: von 2,2KW – 7,5KW erhältlich
Antriebsmotoren und Enstufen: Leadshine Closed Loop (2x Y Achse, 1x X-Achse, 1x Z-Achse)
Antriebstechnik X + Y: Schrägverzahnte Zahnstangenantriebe mit doppelten Profilschienenführungen in 25mm, Gantry-Antrieb auf der Y-Achse (Portal)
Antriebstechnik Z: Kugelgewindespindel mit 5mm Steigung mit doppelten Profilschienenführungen in 25mm
Umkehrspiel: 0,02-0,03mm
Wiederholgenauigkeit: +-0,01mm
Verfahrgeschwindigkeit (gemessen in der Diagonalfahrt X + Y): 20.000mm/min
Verfahrgeschwindigkeit Z: 12.000 mm/min
Stromversorgung: 380 Volt / 50 Hz
Abmessungen gesamt X x Y x Z: 2815x4003x2100mm
Gewicht: ca. 1650kg
inkl. Standardausstattung: Vakuumtisch, Automatische Schmierung, pneumatisch aktivierbare Werkstückanschläge, Ampelsignale
inkl. Bedienterminal mit Industrie-PC (WIN11 Pro): ✓
incl. CNC-Steuerung (im Bedienterminal integriert): ✓
inkl. Steuerungssoftware KinetiC-NC LAN: ✓
CAD/CAM-Software Vectric VCarvePro (Unsere Empfehlung): 785,40€
Schutzzaun oder Lichtschranke
(Verpflichtend für Ausstellung der CE): Optional: Form, Ausführung und Größe nach Kundenwunsch

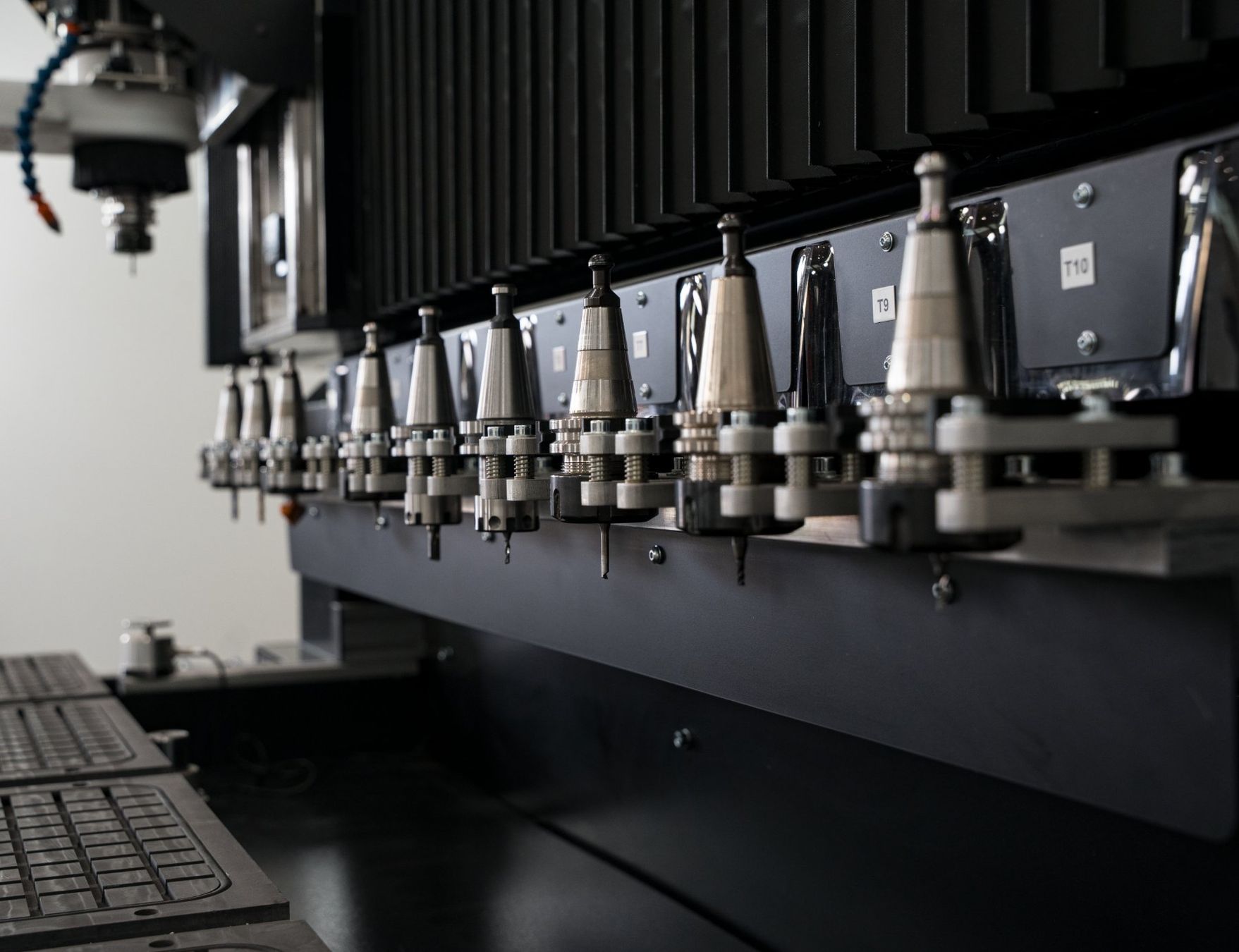

Weitere Maschinen-Optionen: Optional: Automatsche Werkzeugwechselsysteme, seitliche Bearbeitung, stirnseitige Bearbeitung, doppelte Z-Achse uvm.
Preis in EUR (inkl. MwSt): ab 44970€
Eine CE-konforme Inbetriebnahme der CNC Maschine erfordert den Anbau der Schutzeinhausung und des Absaugstutzens.
Da unsere Maschinen nicht auf Lager liegen, sondern speziell für Sie angefertigt werden, beläuft sich die Vorlaufzeit bei diesem Modell auf etwa auf +/- 12 - 16 Wochen (kann je nach Saison variieren). Die CNC Maschinen werden vormontiert und vorab von Fachpersonal getestet ausgeliefert.
Ein Versand der Maschine ist ebenfalls möglich, wobei die Versandkosten dann entsprechend nach Lieferadresse berechnet werden und vom Käufer zu tragen sind. Sprechen Sie uns gerne an und erfragen Sie Ihre individuellen Transportkosten.
Unser Verkaufspreis ist ein Nettopreis. Der Käufer zahlt die nationale Steuer, Verzollung, Ausfuhrbegleitdokument und Transportkosten.
