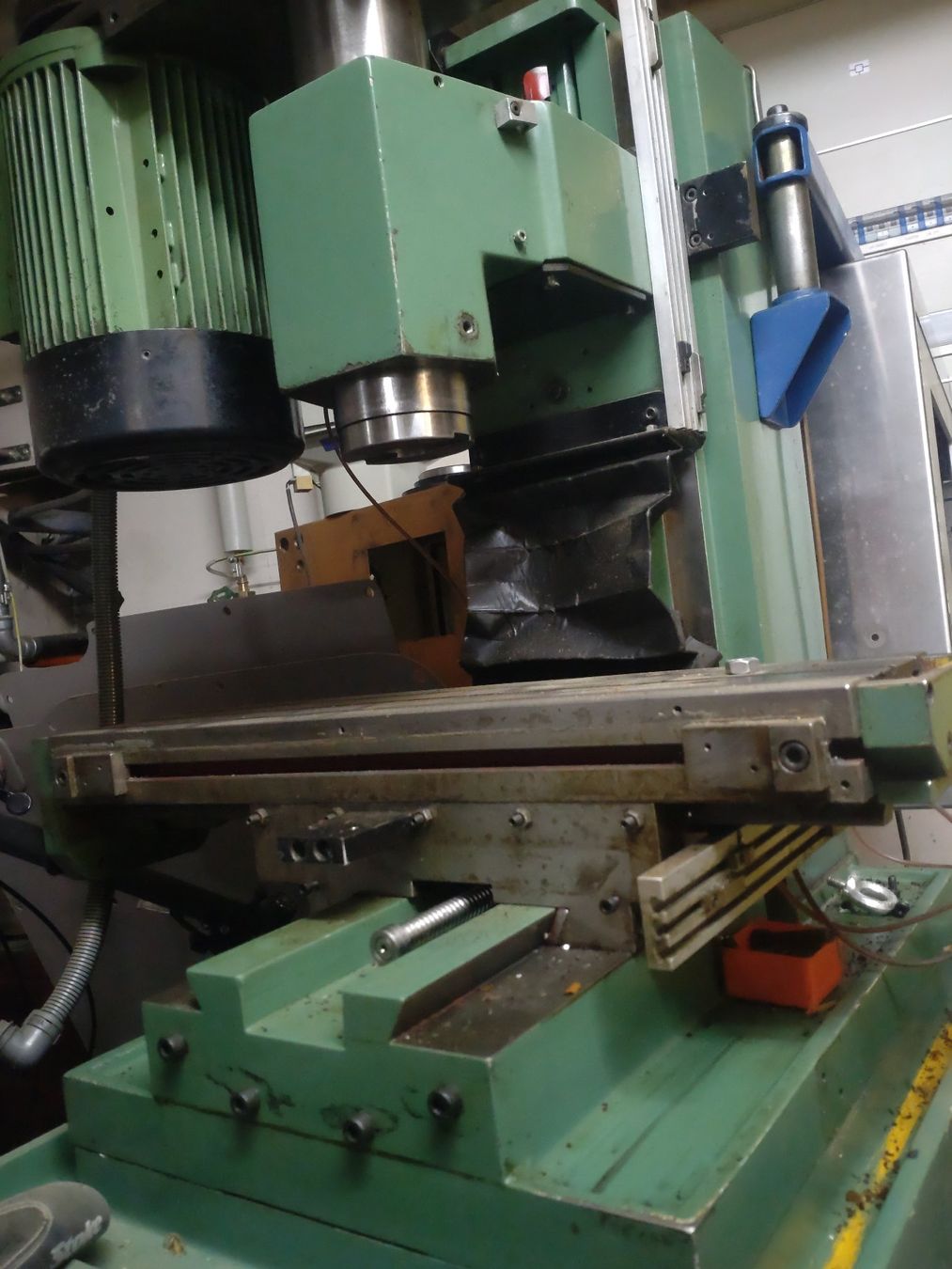

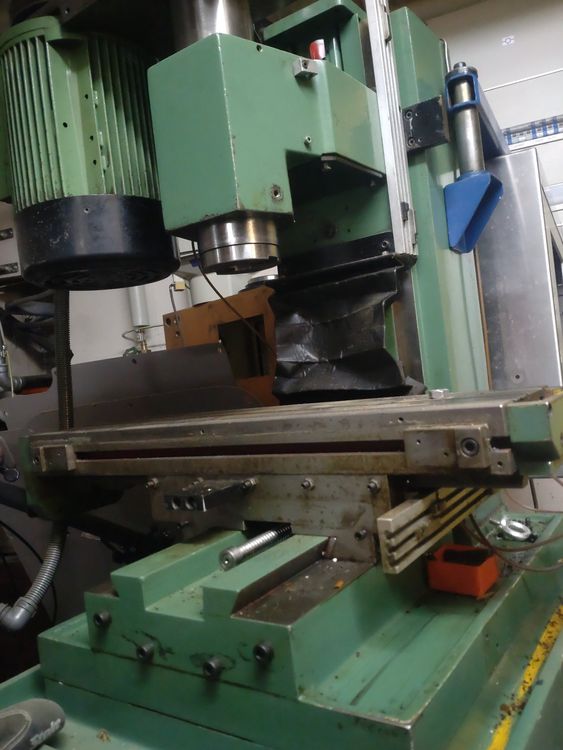

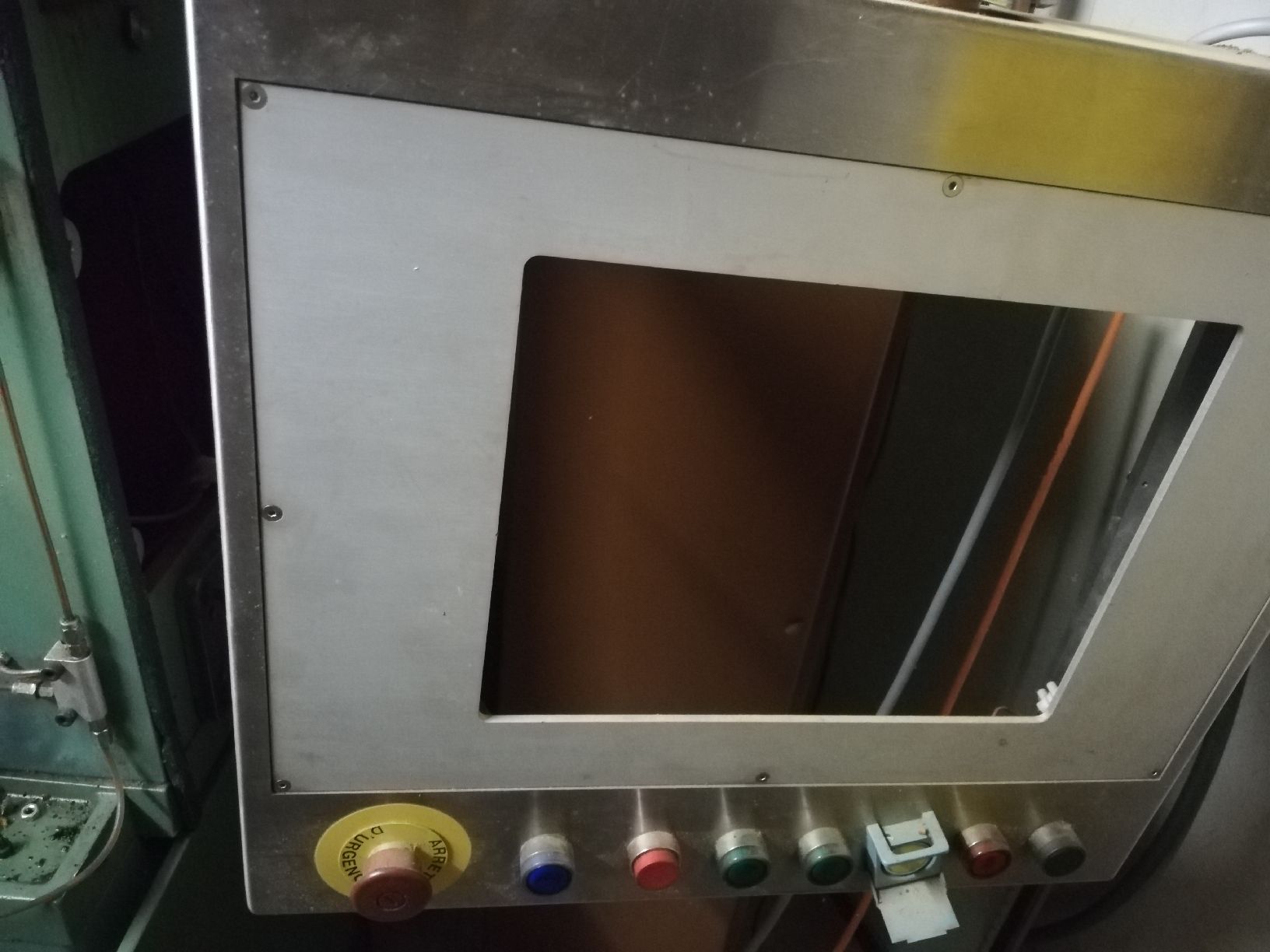

Projet CNC en cours de finition. Par manque de temps je vends cette CNC. Il ne manque plus grand chose pour la terminer. Elle a peu été utilisée et est en très bon état. Vendu avec servo moteur, carte de controle, PC deja configuré, cables, outils, etc.
Il vaut mieux prendre contact avec moi pour la voir ou l'acheter. Pas de vente sur Ricardo.
1. Spécifications Techniques
1.1. Mécanique & Châssis

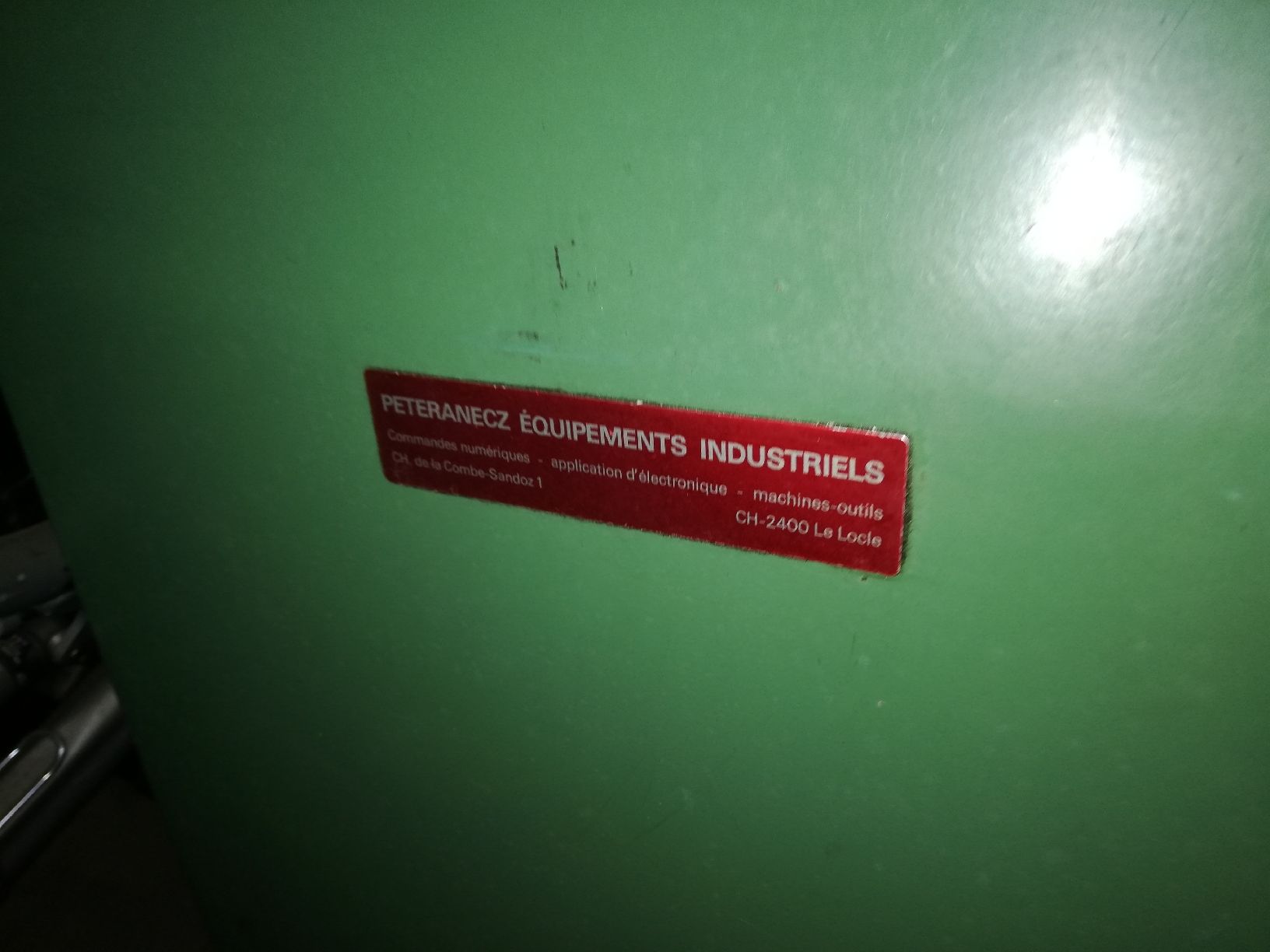

- Constructeur : Peteranecz Équipements Industriels (CH-2400 Le Locle).
- Matériau : Fonte suisse, conception ultra-rigide.

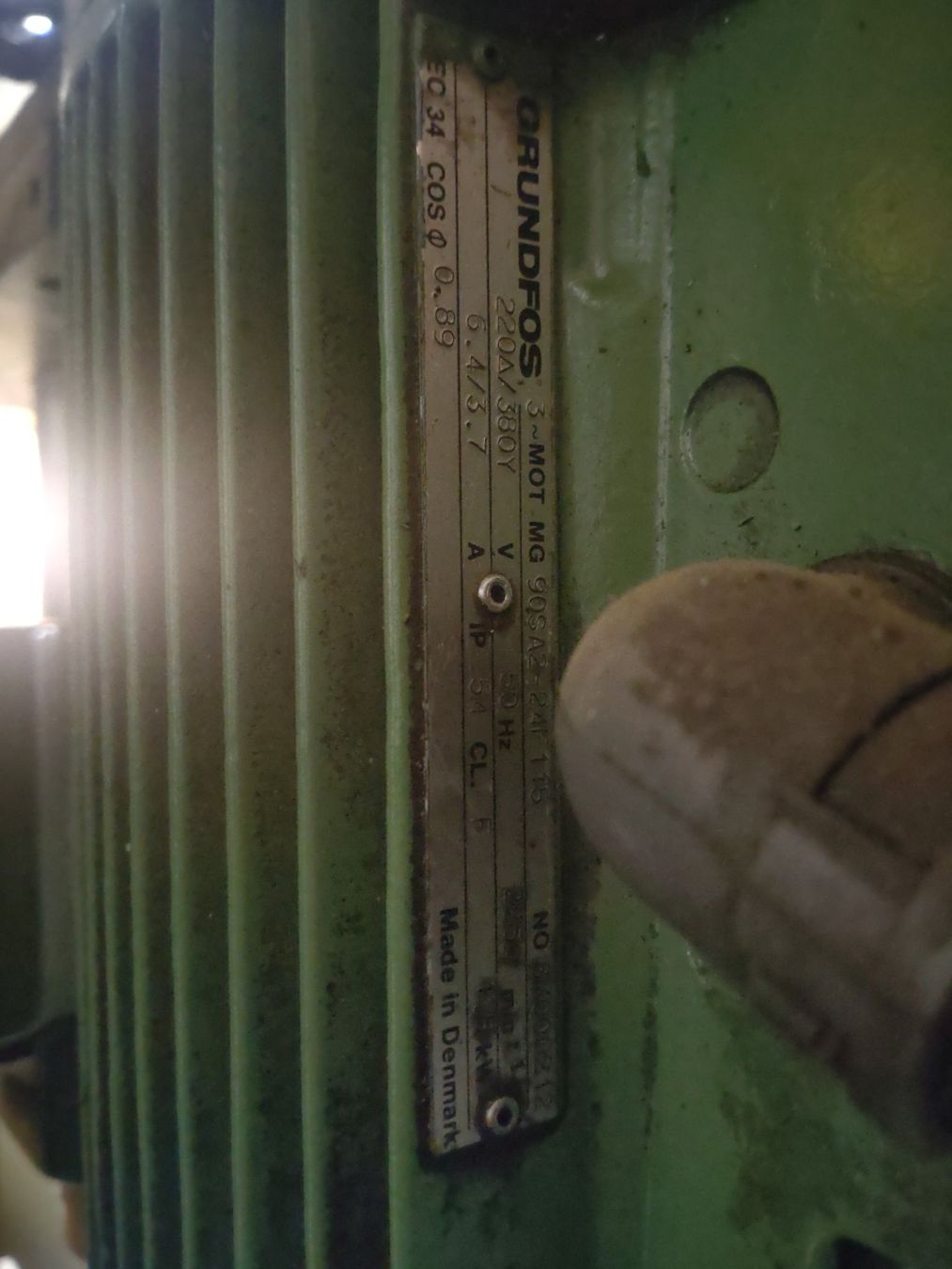

- Broche Principale : Moteur triphasé Grundfos (220V/380V). Entraînement par courroie/poulies (jeu de poulies de rechange inclus pour adaptation des vitesses).
- Attachement : Cône ISO (3 pinces ISO fournies, système de traction révisé).
1.2. Motorisation des Axes (Mitsubishi Electric)
L'intégration mécanique sur les 3 axes est finalisée avec des composants industriels récents :

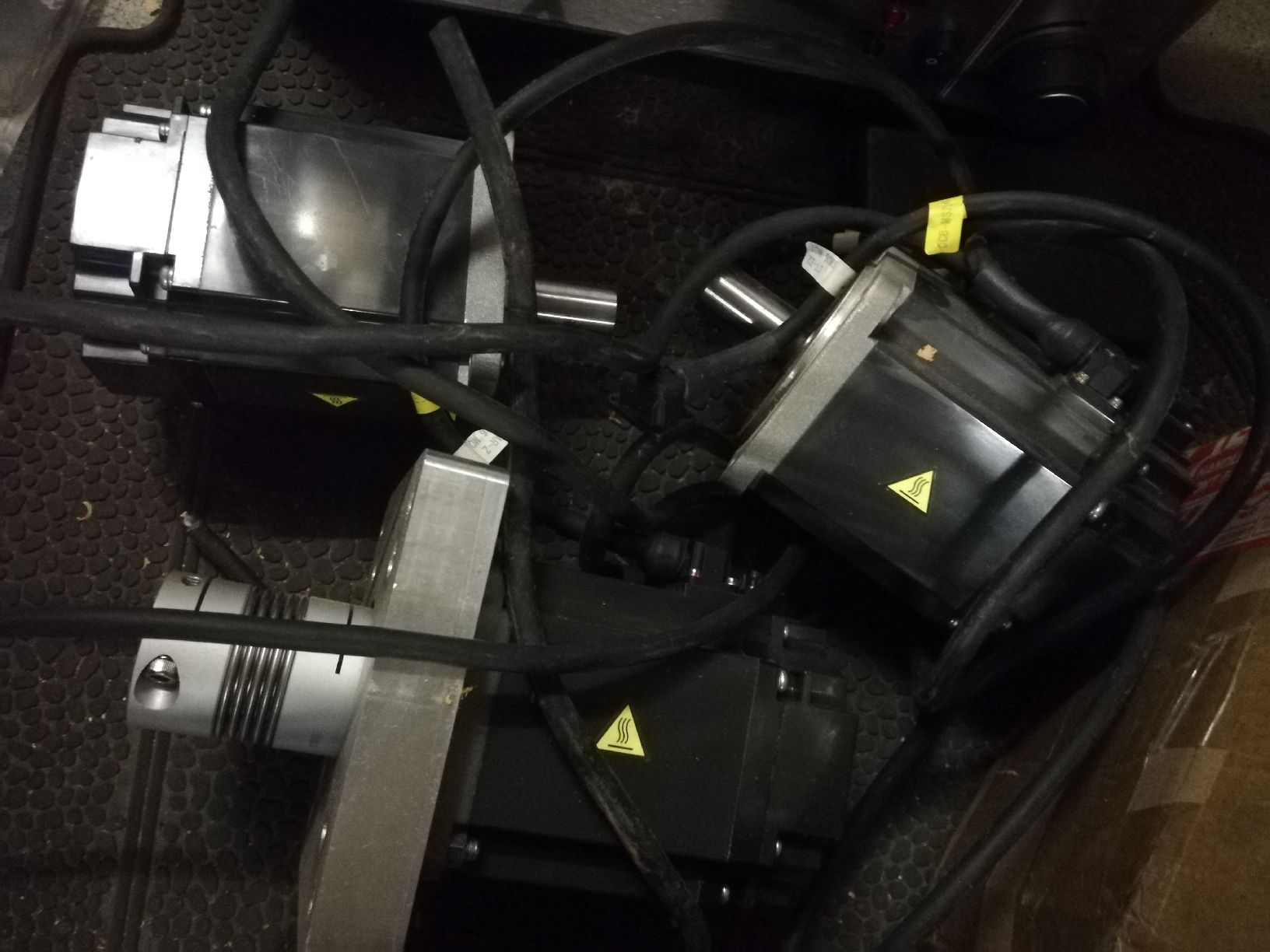

- Moteurs : 3x Servomoteurs AC Mitsubishi HG-KR73 (750W, 3000 tr/min, IP65).

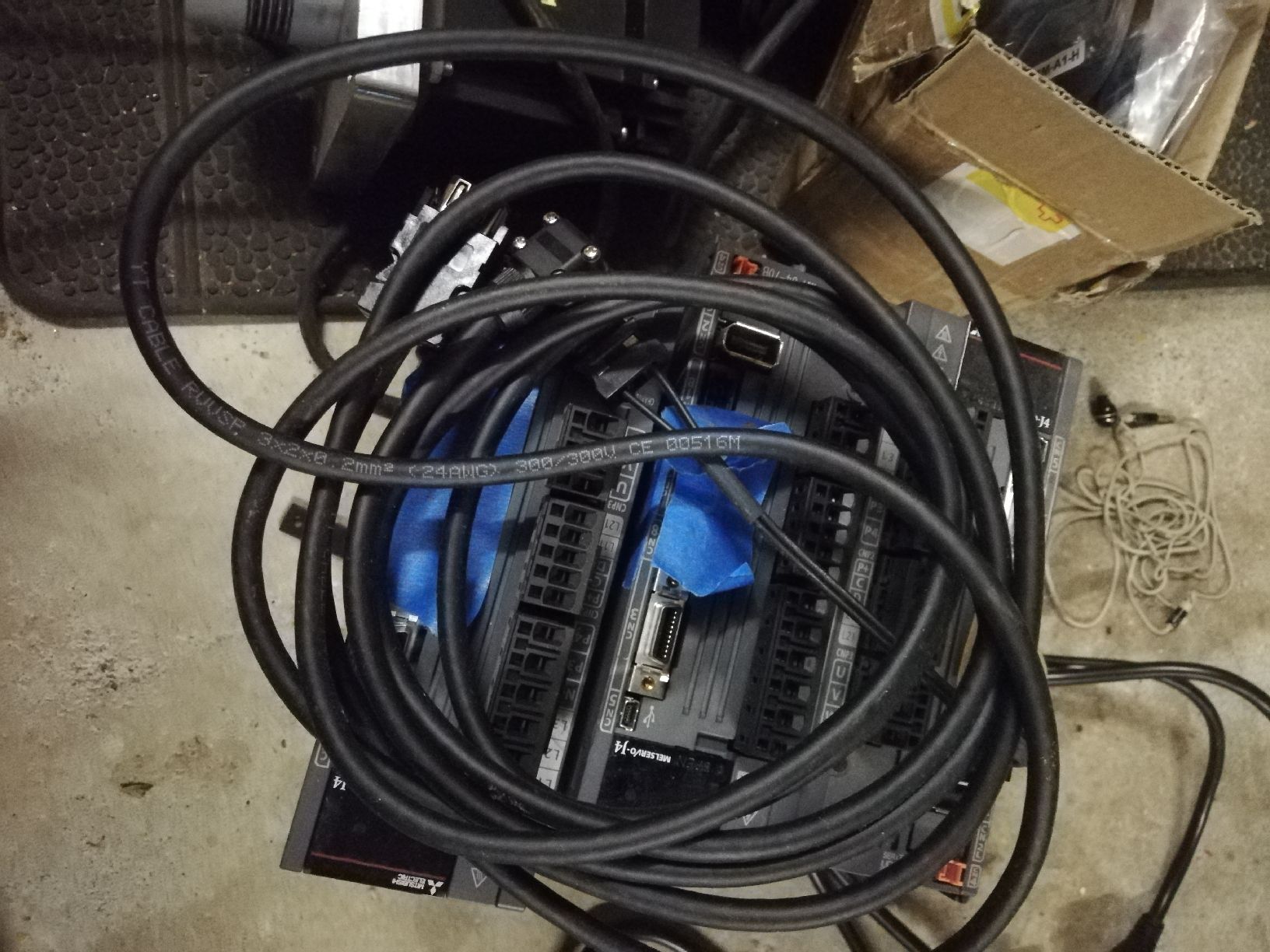

- Variateurs : 3x Servodrives Mitsubishi MR-J4-70B.

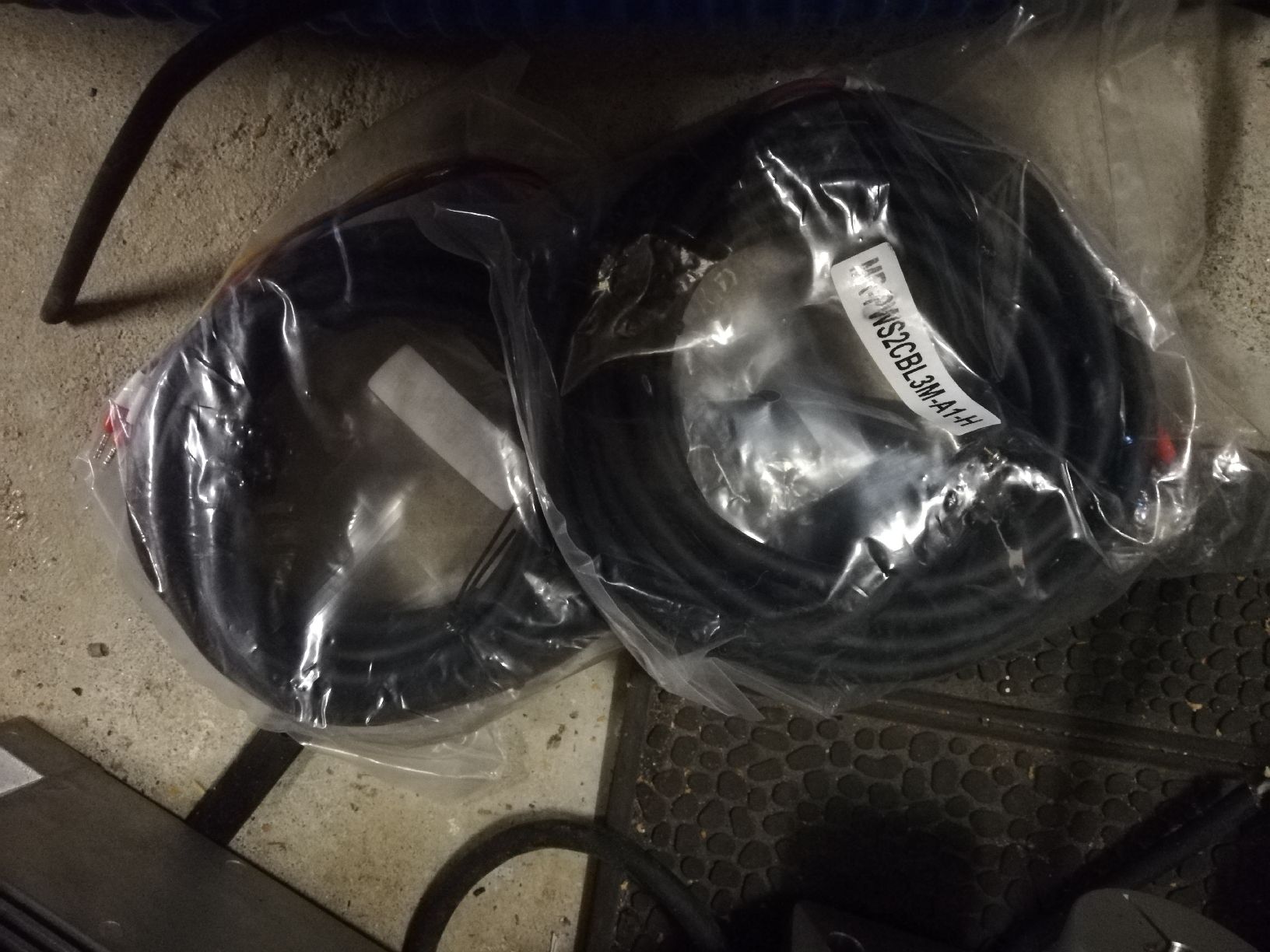

- Câblerie : Faisceaux de puissance et codeurs d'origine Mitsubishi (ex: MR-PWS2CBL3M-A1-H) neufs fournis.
1.3. Contrôle-Commande & Informatique
- PC de commande : Fourni, configuré et fonctionnel sous LinuxCNC.
- Interface matérielle : Carte PCI YSSC3P-A intégrée.
- Protocole : Dialogue direct établi en fibre optique (SSCNET III) entre le PC et les variateurs via le driver LinuxCNC "nyx" (temps de cycle : 0.44ms).
1.4. Périphériques

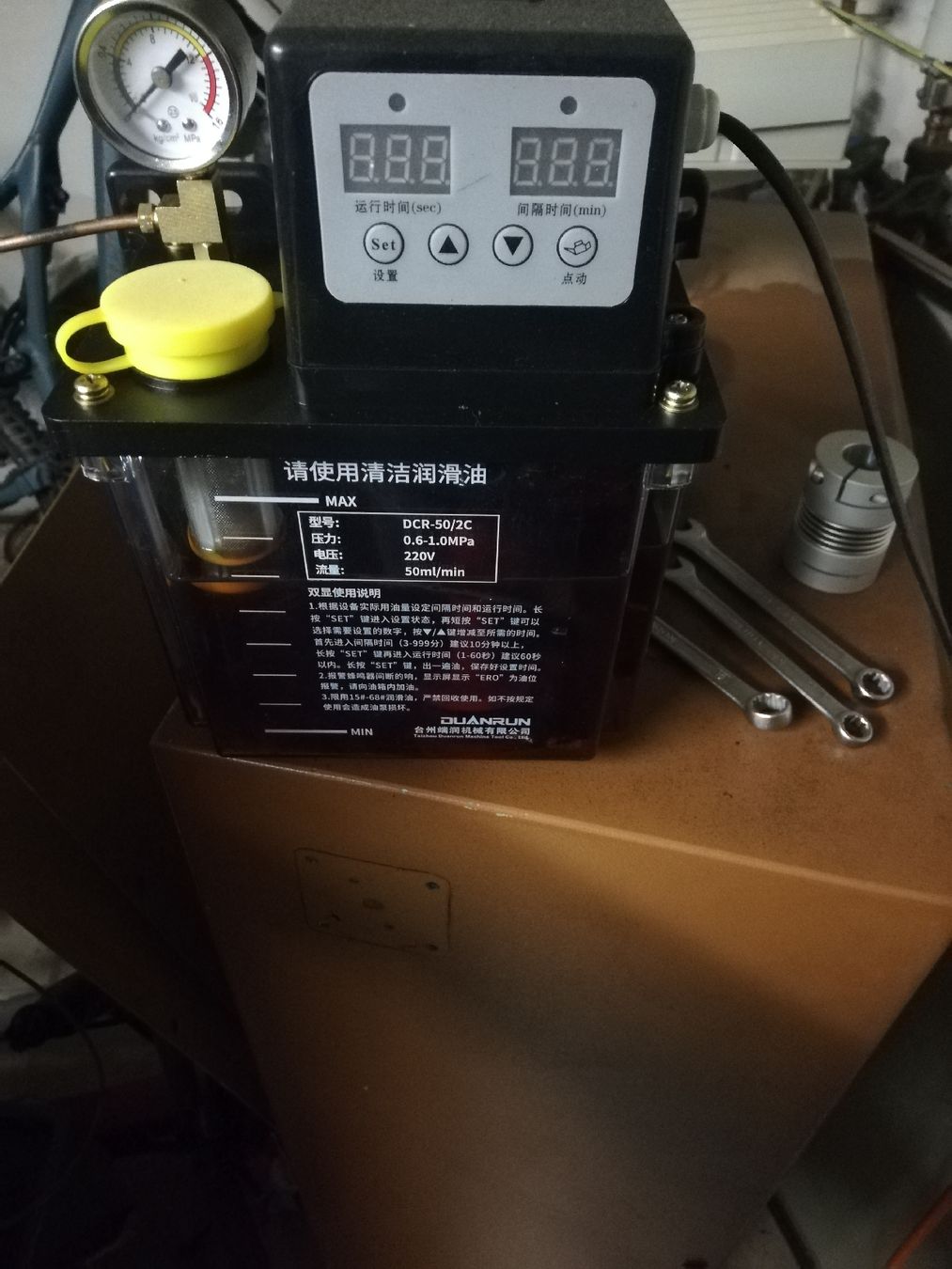

- Lubrification : Unité centrale automatique Duanrun DCR-50/2C (220V, 2 Litres, 50ml/min). Timer numérique intégré et autonome.
- Pinces ISO30 ATC Schaublin
- Courroie de remplacement et poulie
- Outils de coupe
- Lubrification
- Divers materiel: Carte d’interface, fin de course, etc
2. Travaux Restants
L'intégration électrique finale dans l'armoire (câblage de puissance des variateurs vers le secteur).
La mise en place des protections magnéto-thermiques adéquates (MCCB) pour les variateurs 750W.
Remplacement d’une pétale de la pince ISO
3. Annexes et Documentation Technique (Pour l'intégration)
Afin de faciliter la finalisation du projet, les références documentaires suivantes sont d'application :
- Carte de commande YSSC3P-A : Documentation et architecture disponibles sur yurtaev.com/yssc3p.html. Les drives MR-J4-B sont exploités en mode de compatibilité J3 (SSCNET III).
- Servomoteurs HG-KR : Manuel d'instruction Mitsubishi Electric Réf. SH(NA)030113.
Servodrives MR-J4-B : Manuel d'instruction Mitsubishi Electric Réf. SH(NA)030106.
