Allen & Heath iDR-4 Digital Audio Mix Processor

!!!!!!!!!!!!!!! SCHAU DIR UNSERE ANZEIGEN AN !!!!!!!!!!!!!!!!

Versandkosten 12.-

Abholung in unserem Lager in der Nähe von Chiasso, nur wenige Schritte von der Grenze zwischen der Schweiz und Italien entfernt.

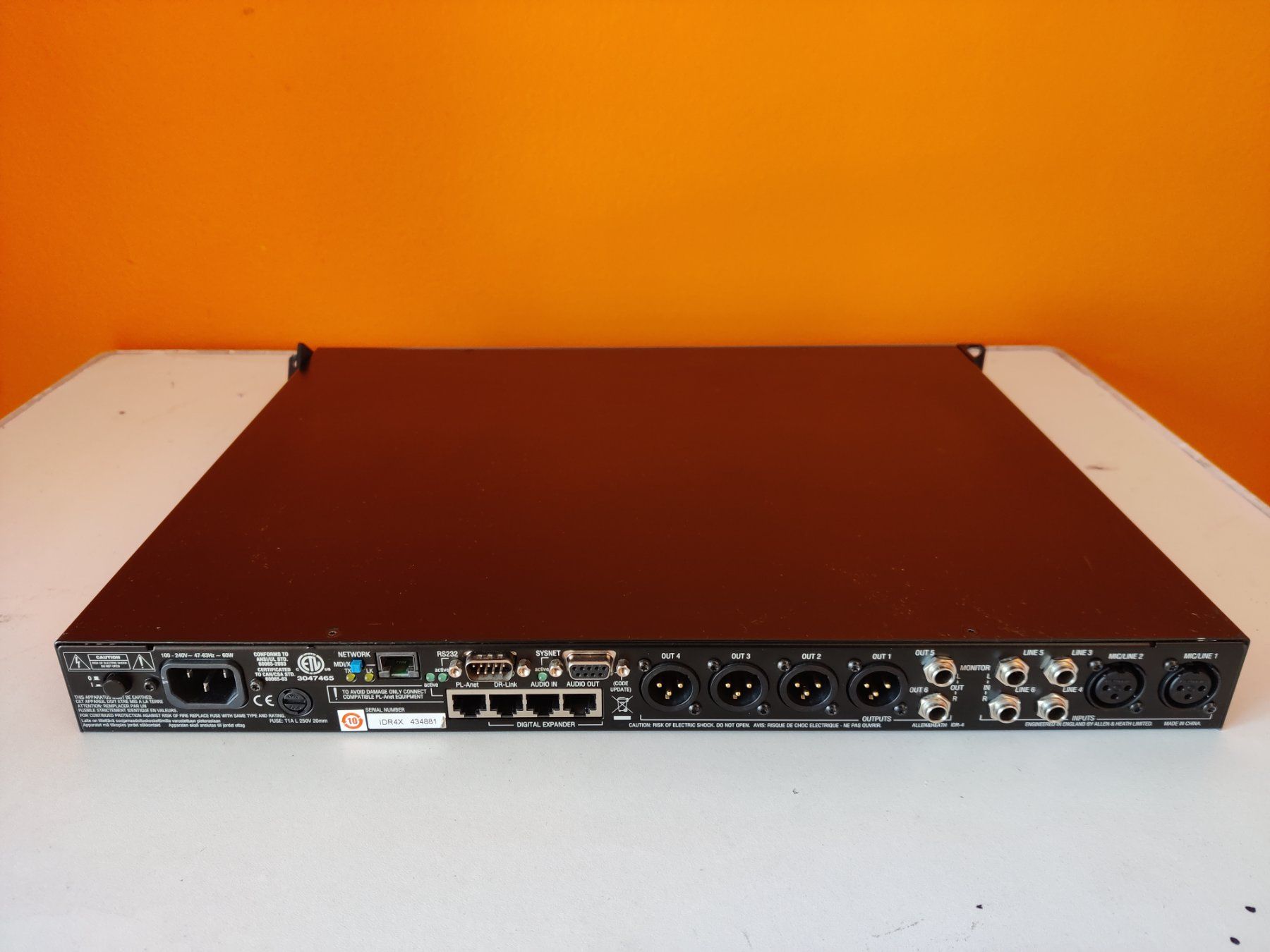

Zustand wie auf den Fotos

Funktioniert einwandfrei

Allen & Heath iDR-4 Digitaler Audio-Mix-Prozessor

Der iDR-4 für den Einbau in 1U-Racks oder zur Tischmontage ist die Zentraleinheit des iDR-Systems und verfügt über die gesamte DSP-Leistung (digitale Signalverarbeitung), die für 16 Eingangs- und 16 Ausgangskanäle erforderlich ist. Der iDR-4 verfügt über insgesamt 6 symmetrische Audioeingänge, darunter 2 analoge XLR-Mikrofon-/Line-Eingänge und 4 TRS-Klinken-Line-Eingänge. Er verfügt über 6 symmetrische Audioausgänge, darunter 4 analoge XLR- und 2 TRS-Klinken-Line-Ausgänge. Durch den Anschluss der iDR-In- und/oder iDR-Out-Audio-Expander können Sie weitere 8 Eingänge und/oder 8 Ausgänge hinzufügen und so eine Matrix von maximal 14×14 Kanälen erreichen. Das Signal kann an drei Schlüsselpunkten geroutet werden: der Eingangs-Patchbay, der zentralen Kreuzpunktmatrix und der Ausgangs-Patchbay.

Merkmale:

iDR-4 Hauptprozessoreinheit 1U, 2 Mikrofon-/Line-Eingänge, 4 Line-Eingänge, 6 Line-Ausgänge, Audio-Mix-Prozessor mit 16×16-Kanal-Matrix. Als Herzstück des iDR-Systems verfügt es über 2 24-Bit-Motorola-DSPs.

iDR-4-Einheiten in Reihe schalten Beliebig viele Einheiten können über den 8-Kanal-Digitalbus mit CAT5-Kabel miteinander verbunden werden. Viele Möglichkeiten für flexible Soundsystem-Lösungen.

iDR-in 1U, 8-Kanal-Mikrofon-/Line-Eingangs-Erweiterungseinheit. Erweitert die Anzahl der Eingänge auf 14. Kann für Remote-Audio bis zu 250 Meter entfernt sein. Verwendet eine digitale CAT5-Verbindung. Eine Eingangs-Erweiterungseinheit pro iDR-System.

iDR-out 1U, 8-Kanal-Line-Ausgangs-Erweiterungseinheit. Erweitert die Anzahl der Ausgänge auf 14. Kann für Remote-Audio bis zu 250 Meter entfernt sein. Verwendet eine digitale CAT5-Verbindung. Eine Ausgangserweiterung pro iDR-System.

iDR-switch 1U-Erweiterungseinheit mit 24 Schalteingängen (Potentiometer) und 16 Open-Collector-Logikausgängen. Bis zu 3 Einheiten können in Reihe geschaltet werden, um insgesamt maximal 72 Schalteingänge und 48 Logikausgänge bereitzustellen. Die Entfernung zwischen den einzelnen Einheiten kann bis zu 250 Meter betragen. Der Anschluss erfolgt über die serielle DR-Link-Schnittstelle.

PL-Wandplatten und Fernbedienungen Das Allen & Heath-Sortiment an optionalen Wandplatten und Controllern für die Fernsteuerung von Schaltern, Drehgebern, Infrarot, Fadern, ED-Anzeigen und Logikausgängen. Anschluss über den seriellen PL-Anet-Anschluss.

Der universelle Netzanschluss erkennt automatisch weltweite Spannungen von 100 V bis 240 V Wechselstrom.

Abnehmbare Frontblende für den Zugriff auf das Einstellungsmenü auf der Vorderseite. Bietet zudem Schutz bei Code-Updates.

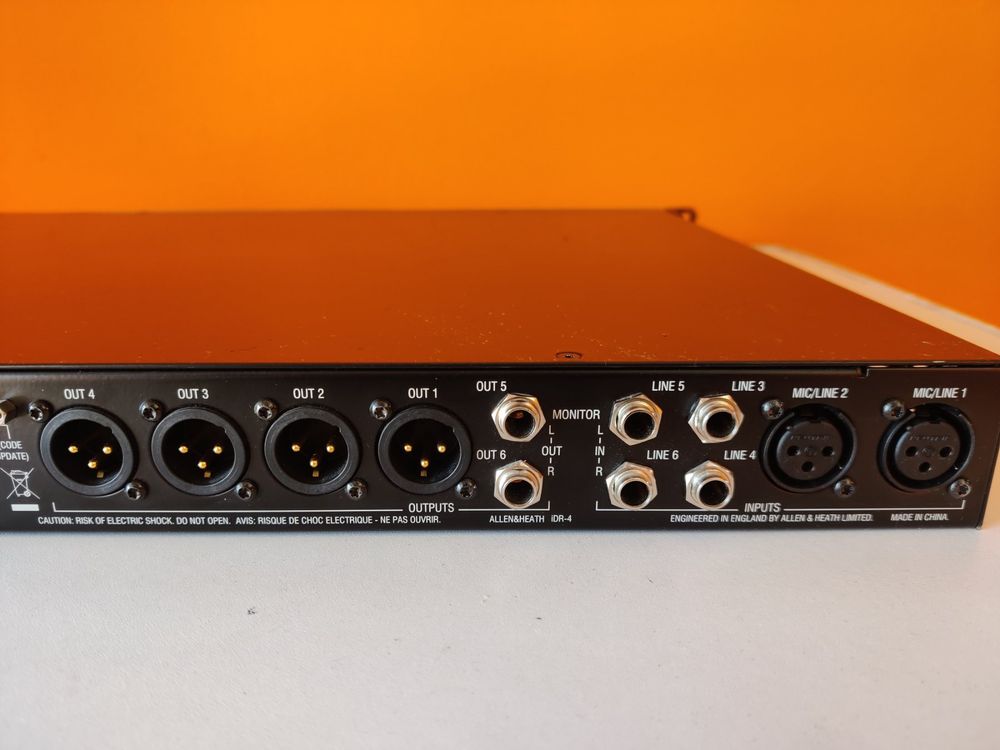

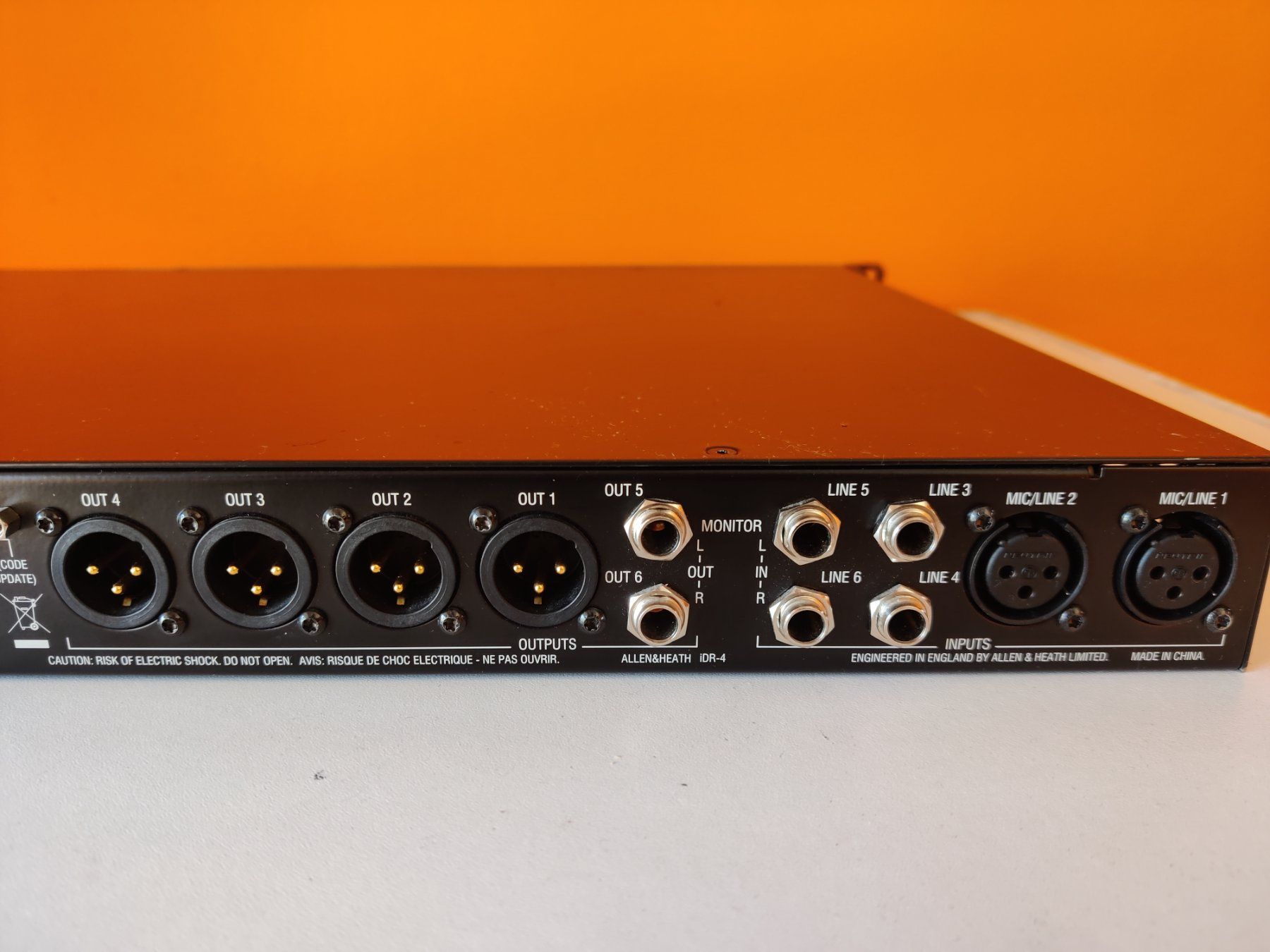

XLR-Mikrofon-/Line-Eingänge Elektronisch symmetriert, Pin 2 heiß, für Mikrofon- oder Line-Pegel-Geräte. Stufenlose Regelung von Gain, Pad-Schalter und 20-V-Phantomspeisung. Keine internen Einstellungen erforderlich.

XLR-Line-Ausgänge Elektronisch symmetriert, Pin 2 heiß, 0 dBu mit +18 dB Headroom.

TRS-Line-Ein- und Ausgänge Elektronisch symmetriert, Spitze heiß, Ring kalt, 0 dBu mit +18 dB Headroom.

Der Stereo-Audio-Monitor nutzt die TRS-Line-Ein-/Ausgänge 5 und 6. Kann jeden Punkt in der Audiokette per manueller oder Mausauswahl überwachen.

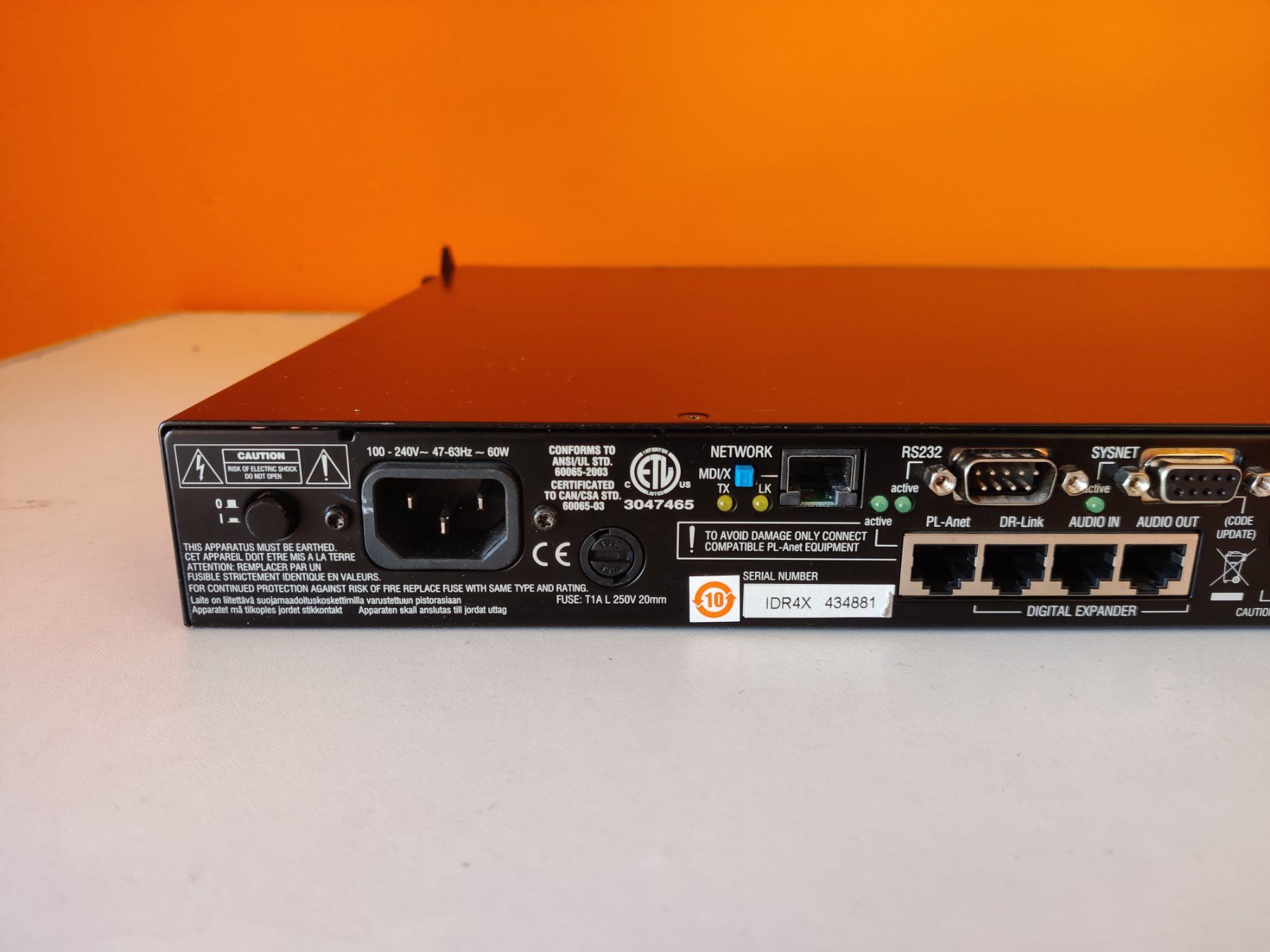

Netzwerkanschluss zum Anschluss an einen PC oder ein Netzwerk zur Steuerung über den iDR System Manager, die PL Client-Software, Telnet, TCP/IP, Fernzugriff und mehr.

RS232-Anschluss zum Anschluss an ein Modem für die Fernabfrage des Systems.

SysNet-Anschluss: ein zweiter RS232-Anschluss zur Anbindung an Touchscreens von Drittanbietern und andere Fernsteuerungsgeräte.

Er wird auch bei der Aktualisierung des iDR-Betriebscodes über die serielle Schnittstelle des PCs verwendet.

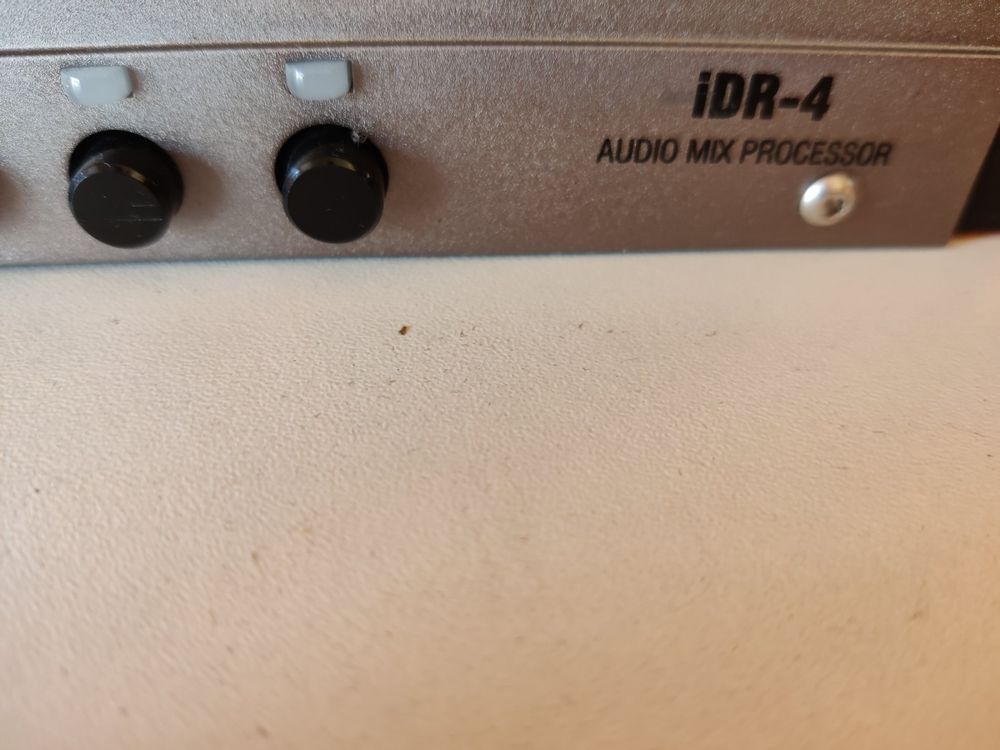

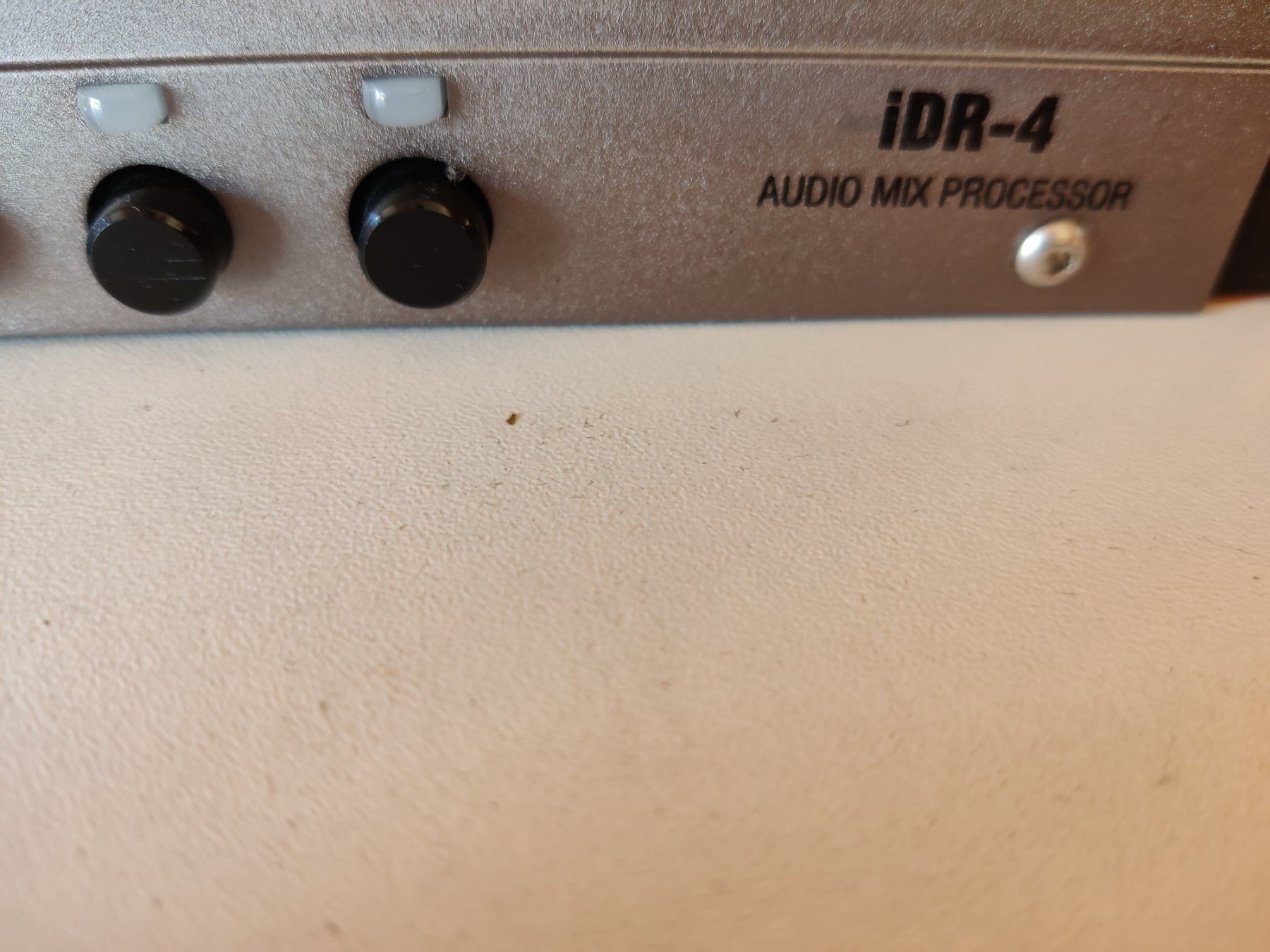

Die 8 Softkeys auf der Vorderseite können vom Installateur je nach Art der Tastenbetätigung als Pegelregler, Stummschaltung oder Patch-Abruf zugewiesen werden. Ähnliches gilt für die iDRswitch-Funktionen.

Die 16 dreifarbigen Soft-LEDs auf der Vorderseite können vom Installateur als Pegelanzeigen, Stummschaltung, pegelgesteuerte oder patchbezogene Anzeigen zugewiesen werden.

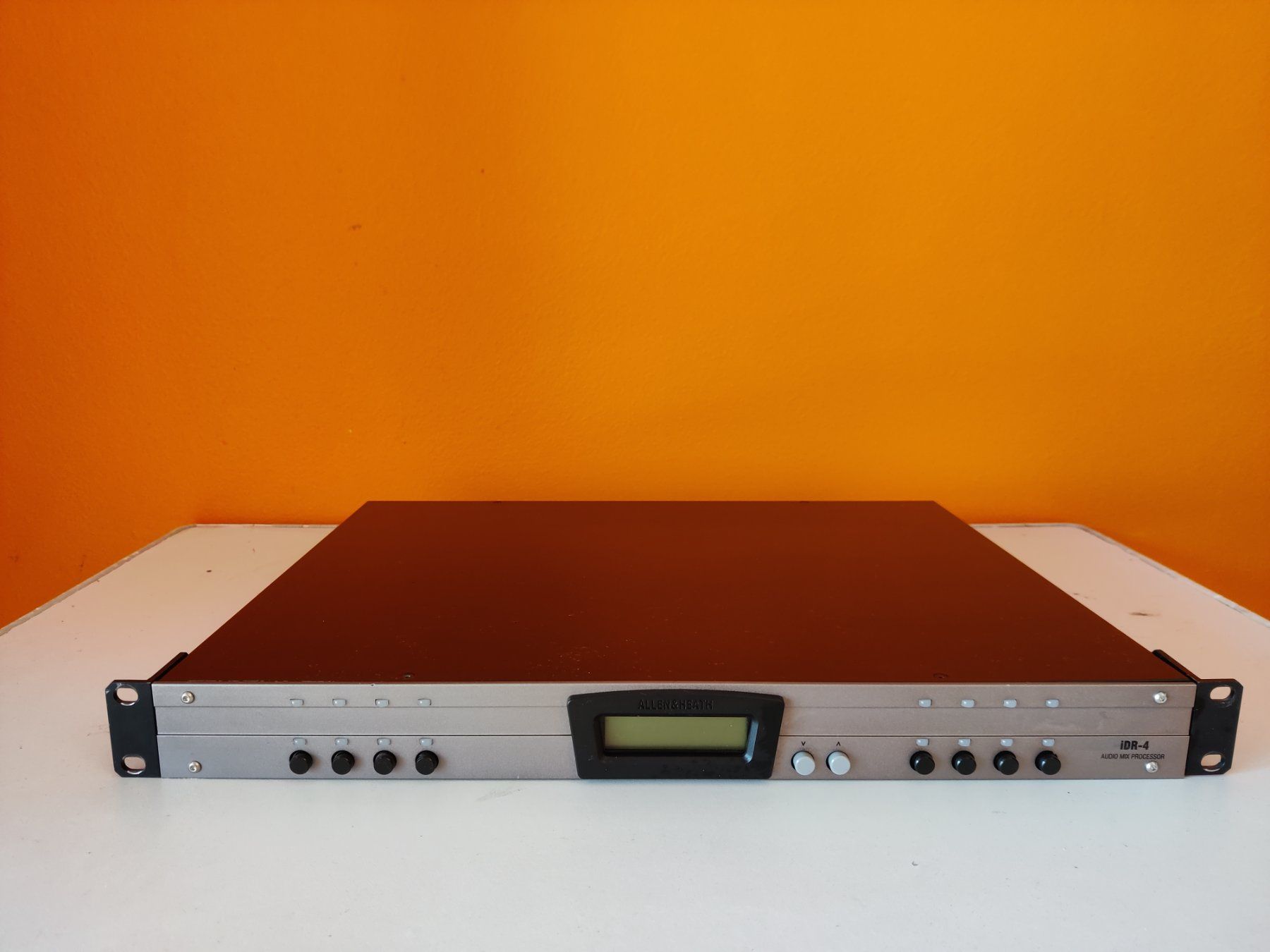

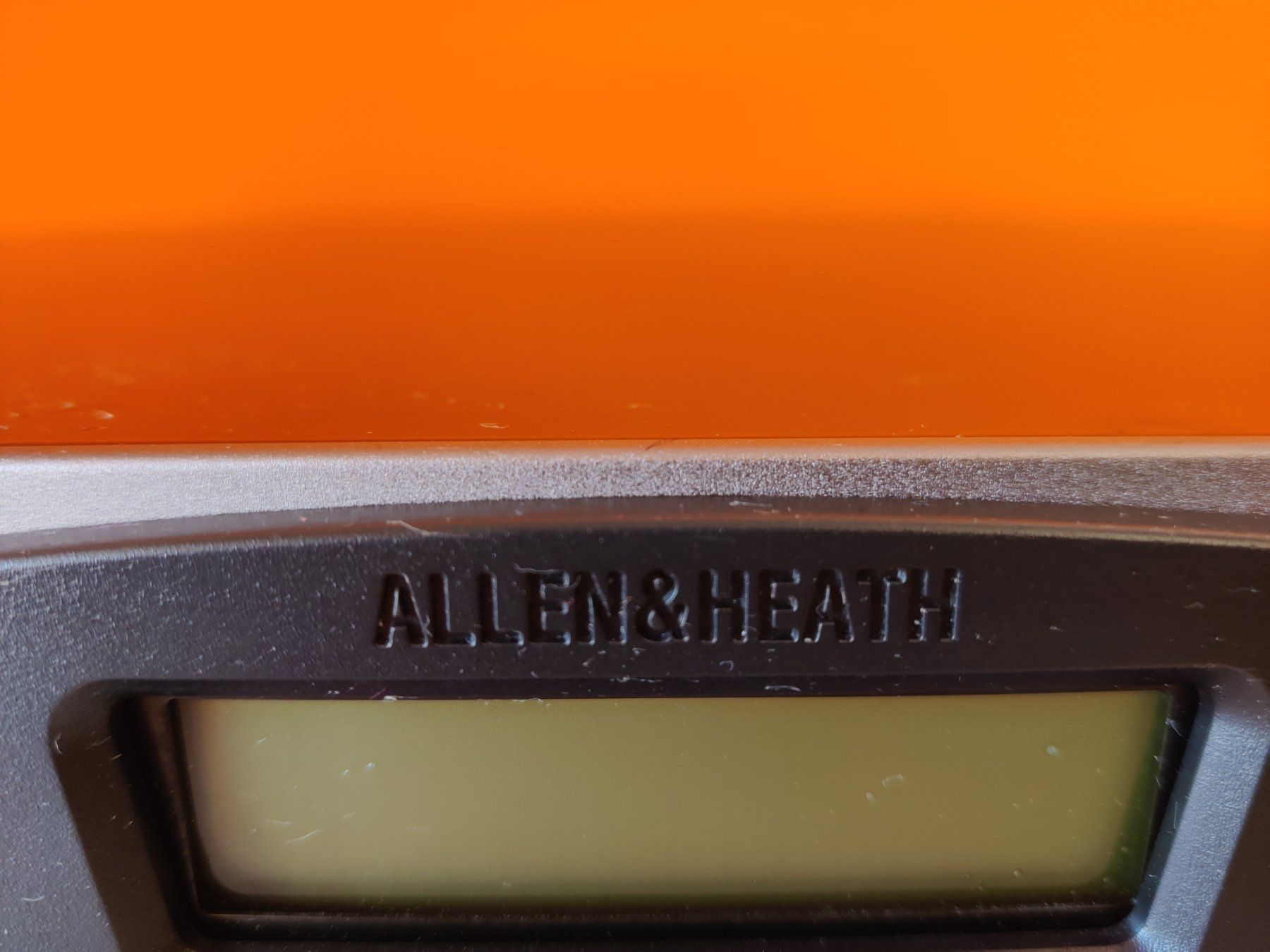

LCD-Display an der Frontplatte Ein 16-stelliges, zweizeiliges LCD-Display kann Kombinationen aus Uhrzeit, Patch-Name, Gerätename und benutzerdefiniertem Text anzeigen. Dies kann mit den Patches verknüpft werden.

iDR System Manager-Software für die Systemkonfiguration. Nach der Konfiguration kann der PC entfernt und das System eigenständig betrieben werden. Die Software kann passwortgeschützt werden.
