Photovoltaik Solarpanel Halterung 2x Montage Set Ziegeldach Befestigung 25-40mm

🚚 Lieferung in 2-7 Werktagen
💳 Kauf auf Rechnung · Twint · Kreditkarte – gebührenfrei
👇 Weitere Infos am Ende der Produktbeschreibung

• Geeignet für Solarmodule 25-40mm!
• Maße Schienenprofil: 1190 x 40 x 40 mm
• Gesamtlänge: 2380 mm
• Maße Verbindung: 120 x 45,5 x 25 mm
• Maße Mittelklammer: 40 x 35 x 30 mm
• Maße Endklammer: 40 x 38 x 29 (max 44) mm
• Maße Endkappe: 43 x 43 x 32 mm

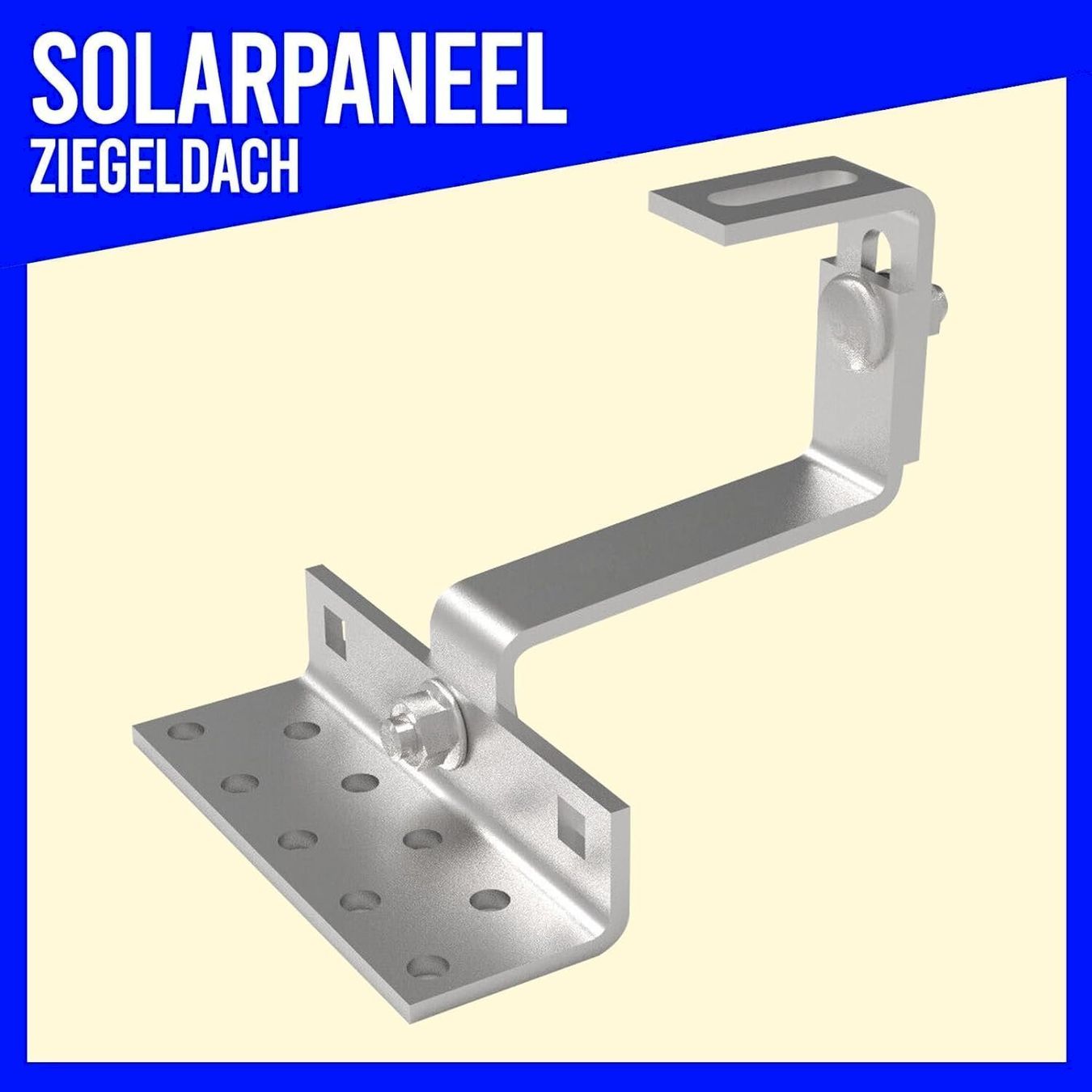

Dachhaken im Detail

• Material: Edelstahl (SUS 430)
• Flachstahlhaken: 60 x 30 x 5 mm
• Länge Haken innen: 115 mm
• Maße Grundplatte: 140 x 54 x 5 mm
• Befestigungsbohrungen: 9 x 9 mm versetzt
• Höhenverstellbarkeit Grundplatte: 44-47 mm
• Höhenverstellbarkeit Flachstahlhaken: 60-92 mm
• Langlochmessung: 45 x 11 mm
• Höhenverstellbar Gesamt: 120-160 mm
• Gesamt Maße: 174 x 140 x 120-160 mm
• Passende Schraube: M10x25 Edelstahl
• Passende Mutter: M10 Edelstahl A2
• Schneelast max.: ca. 140kg
• Windgeschwindigkeit: max. 60m/s
• Gewicht Stück: 0,76 kg

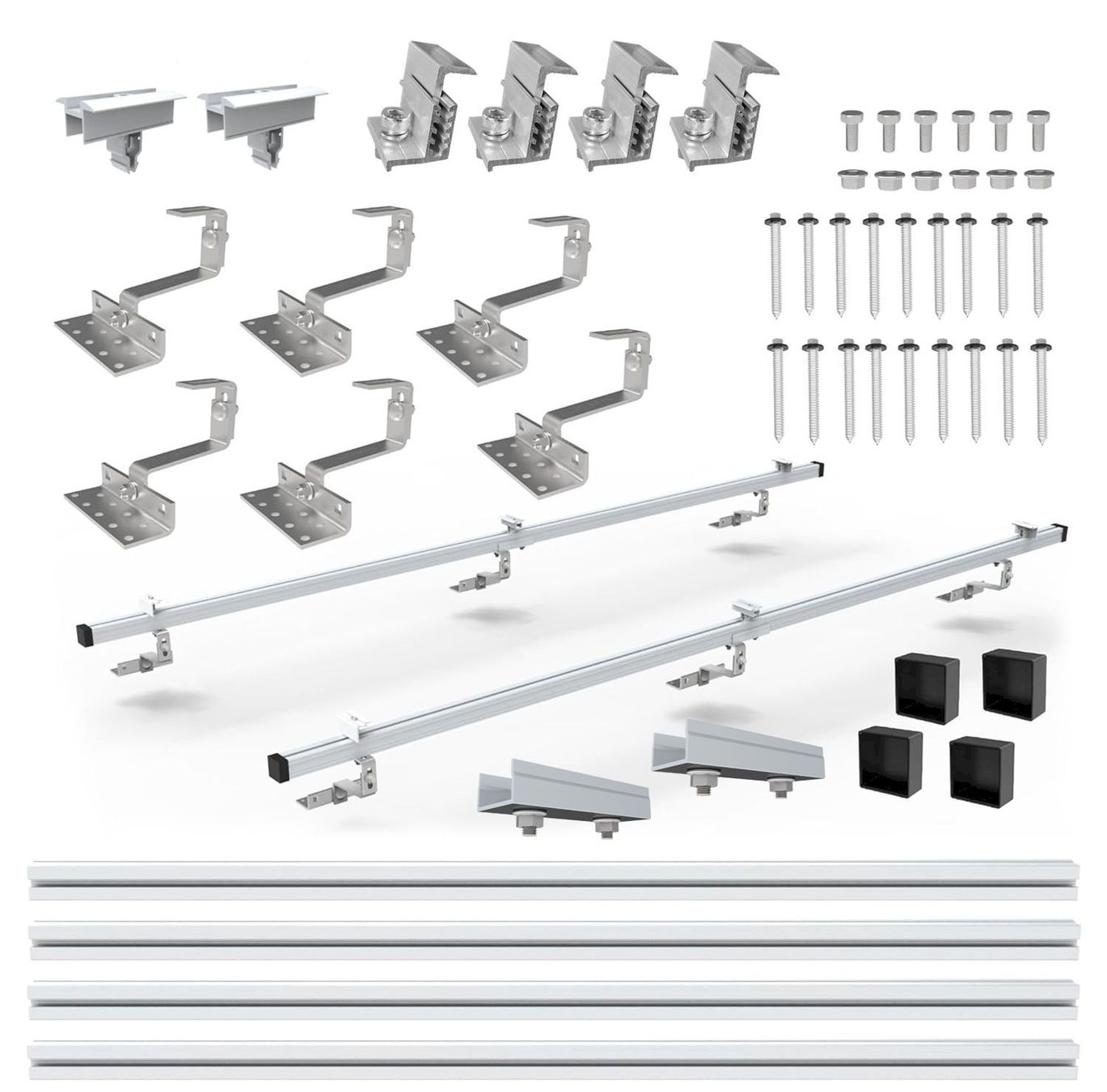

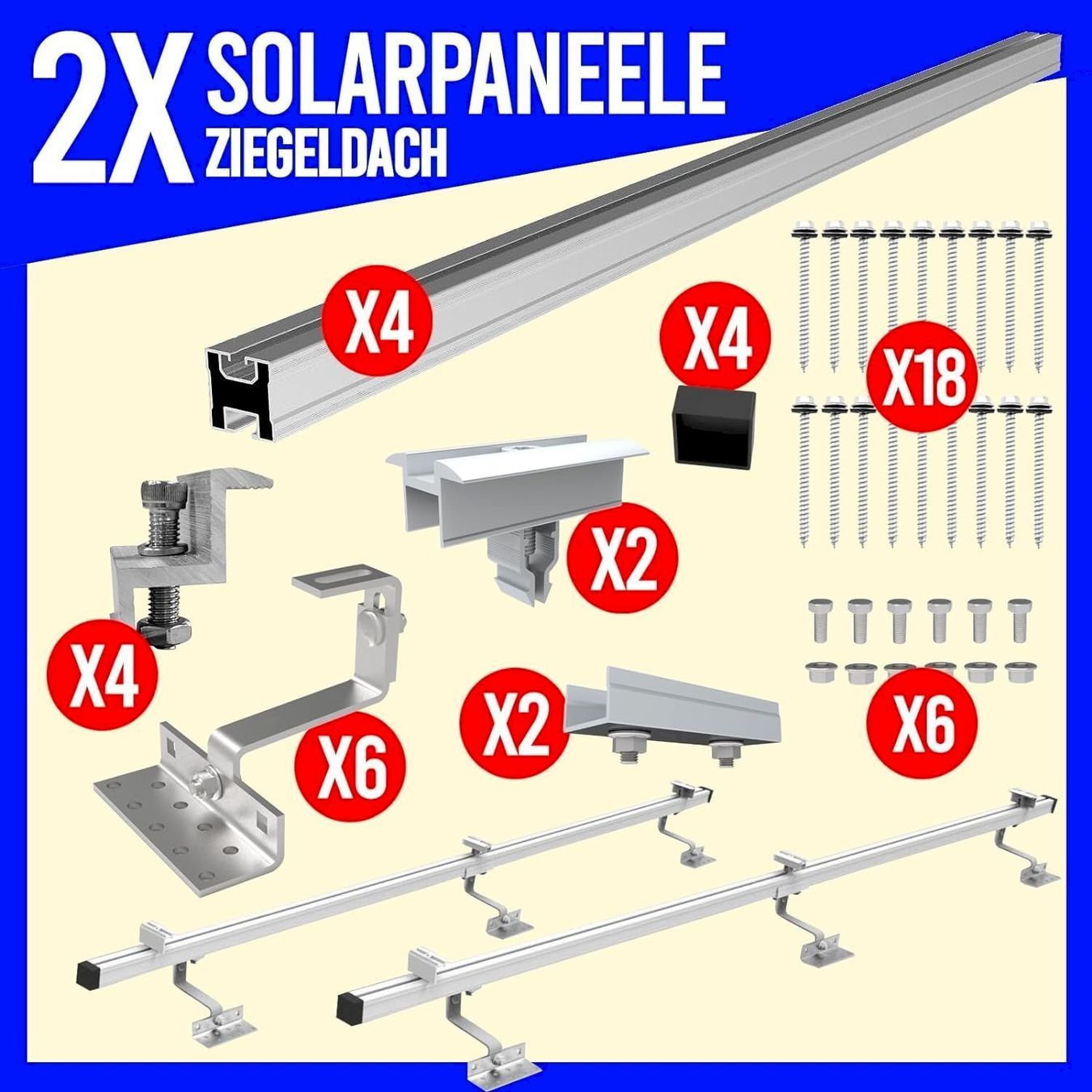

📦 LIEFERUMFANG
• 4x Montageschiene 1190mm
• 2x 40x40 Schienenverbinder
• 2x Zwischenklemme
• 4x Endklemme
• 6x Sechskantschraube
• 6x Flanschmutter
• 6x Verstellbarer Dachhaken
• 6x L-Sockel;
• 6x Z-Teil;
• 6x L-Gelenk;
• 12x Trageschraube M10x25;
• 12xM10 Flanschmutter

• 4x Schienenkappe
• 18x Holzschrauben

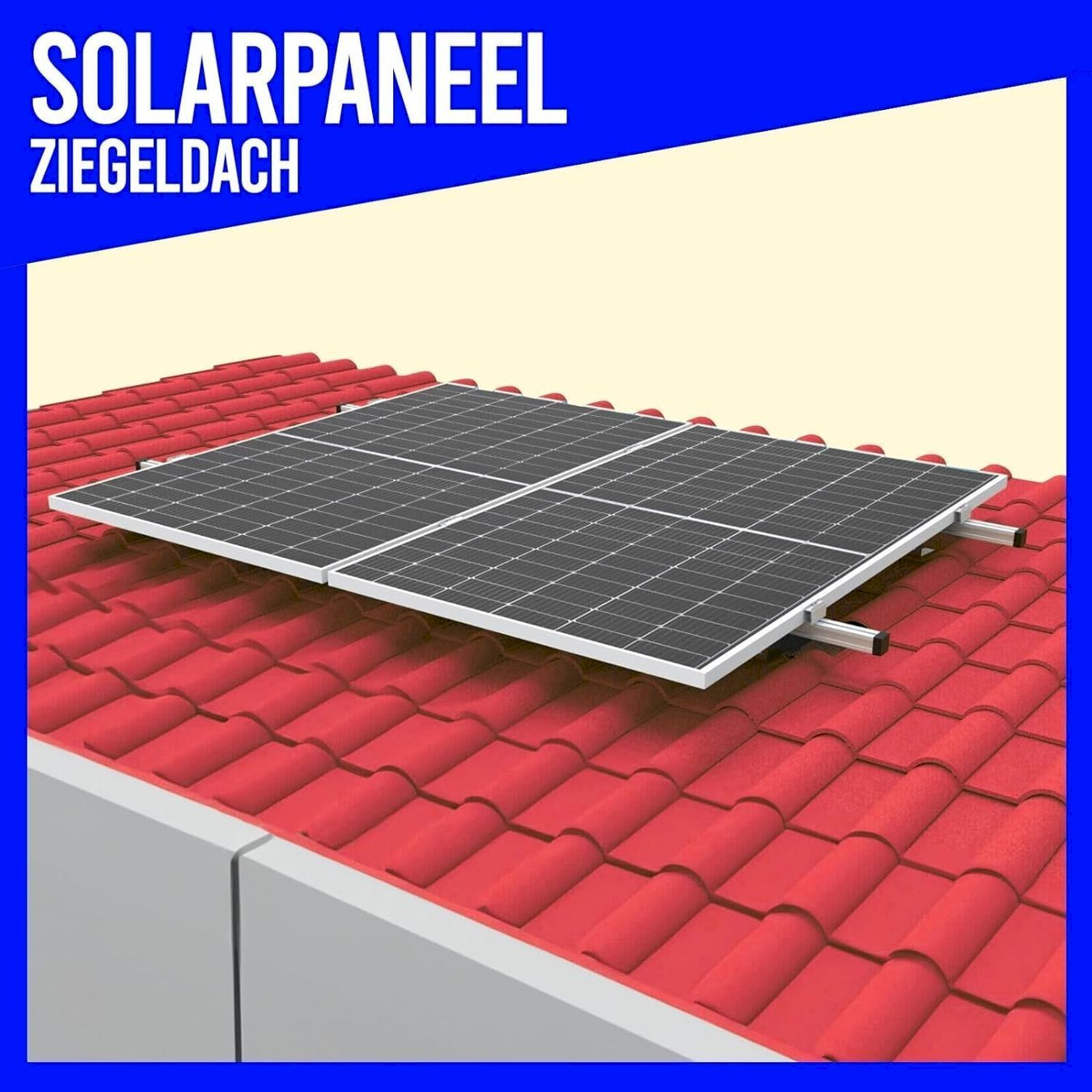

Das Dachmontage-Set beinhaltet alle Komponenten, die für eine Anbringung Ihrer Solarmodule, auf dem Hausdach nötig sind.

Unsere witterungsbeständigen, aus Edelstahl gefertigten Z-Winkel sind komplett vormontiert. Unsere speziellen Dachhaken sind für den Ausbau von Aluschienen, Profilschienen, Befestigungsschienen und zur Aufnahme von Fotovoltaik Modulen oder Solaranlagen geeignet.

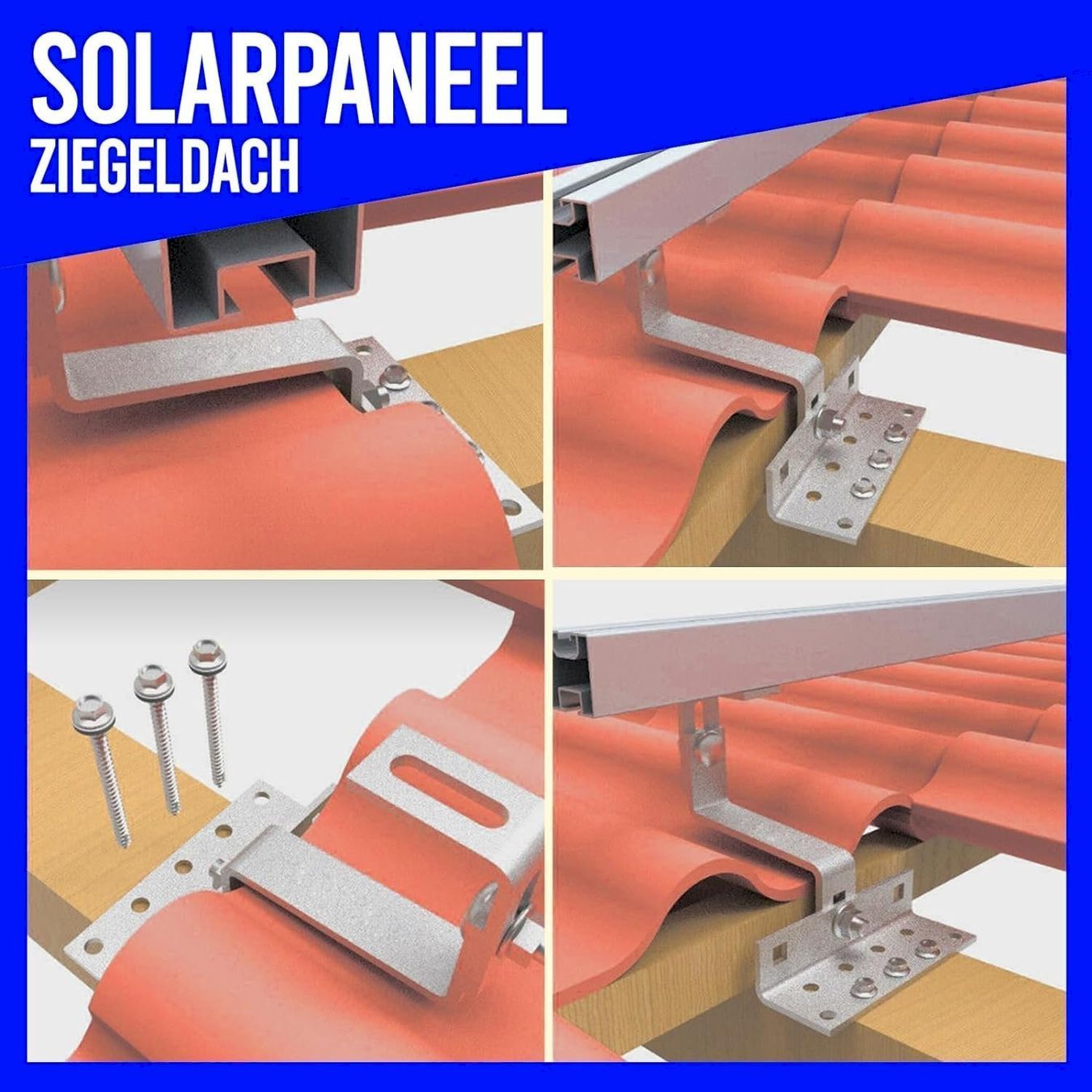

Einfache Anbringung

• Profile vorbereiten
• Dachziegel anheben
• Dachhaken festschrauben
• Solarmodule einhängen
• Mittel- und Endklammern festziehen

Die Vorbereitung

• Aluminiumprofile verbinden
• Dachhaken unterhalb des Profils befestigen
• Mittelklammer oberhalb bis zur Mitte einschieben
• Endklammern auf den Enden befestigen
• Endkappen setzen

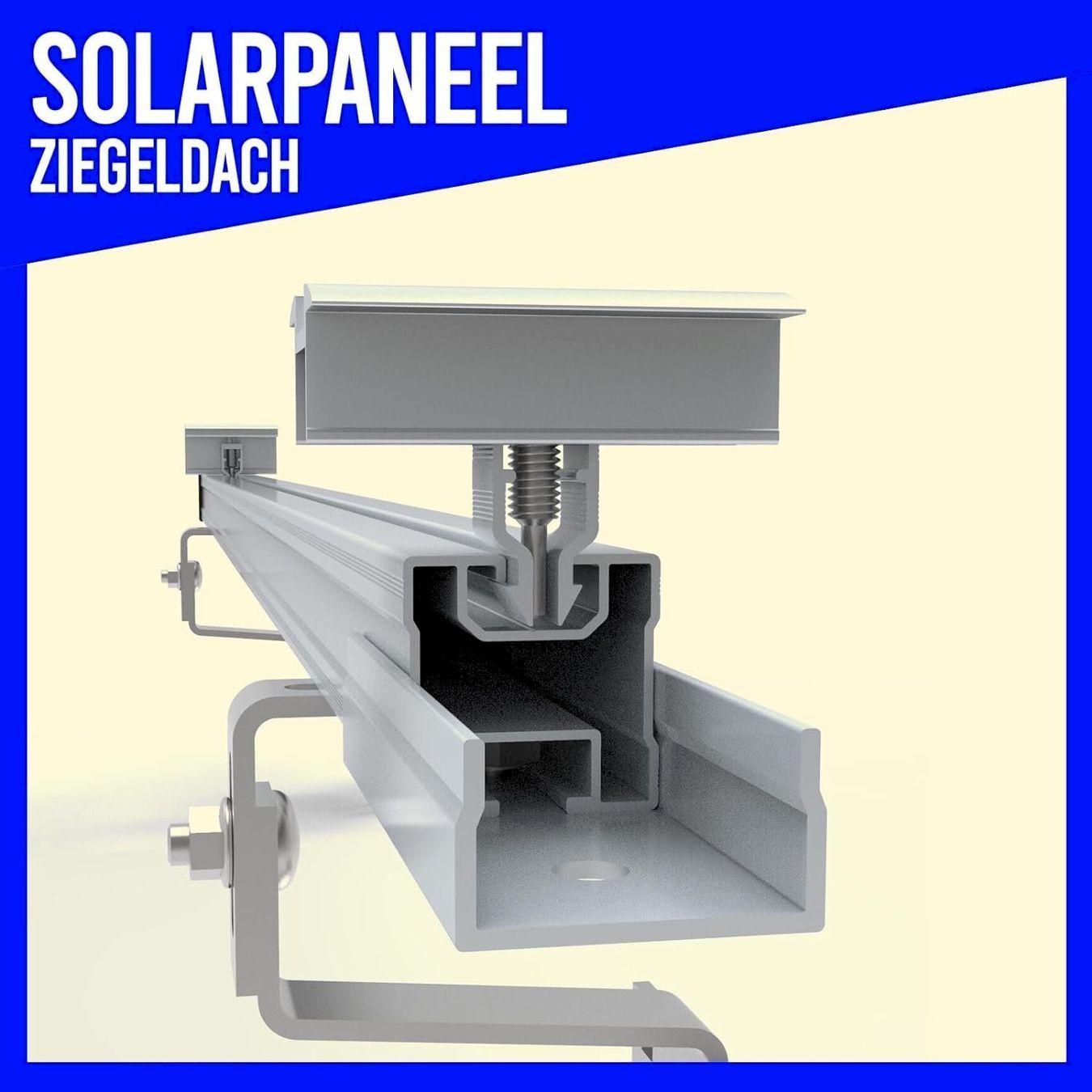

Aluminiumprofil

Das aus hochwertigen gefertigten Aluminiumprofil besticht durch seine Witterungsbeständigkeit und bittet Platz für Solarpaneel mit einer Breite bis zu 1150 mm.

Schrauben-Set

Die Dachhaken befestigen Sie ganz einfach mit den 18 Edelstahl-Holzschrauben unter den Ziegeln. Das Solarmodul wird mit den Klammern am Aluminiumprofil befestigt.

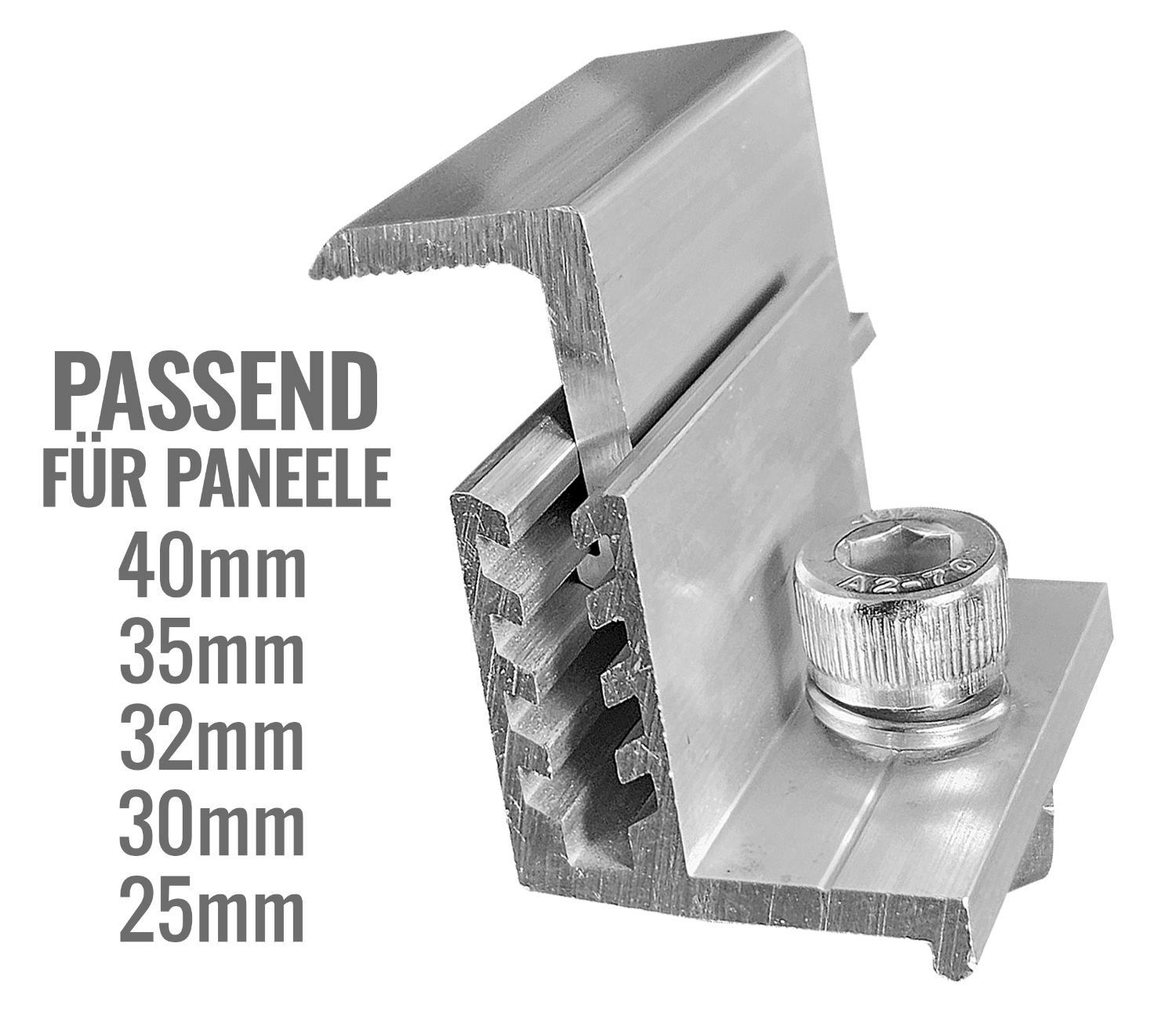

Endklammer

Die aus Aluminium + SUS 304 gefertigten Endklammern fixieren das Solarmodul an dem Aluminiumprofil. Endklammern in die Schiene schieben, festschrauben, fertig!

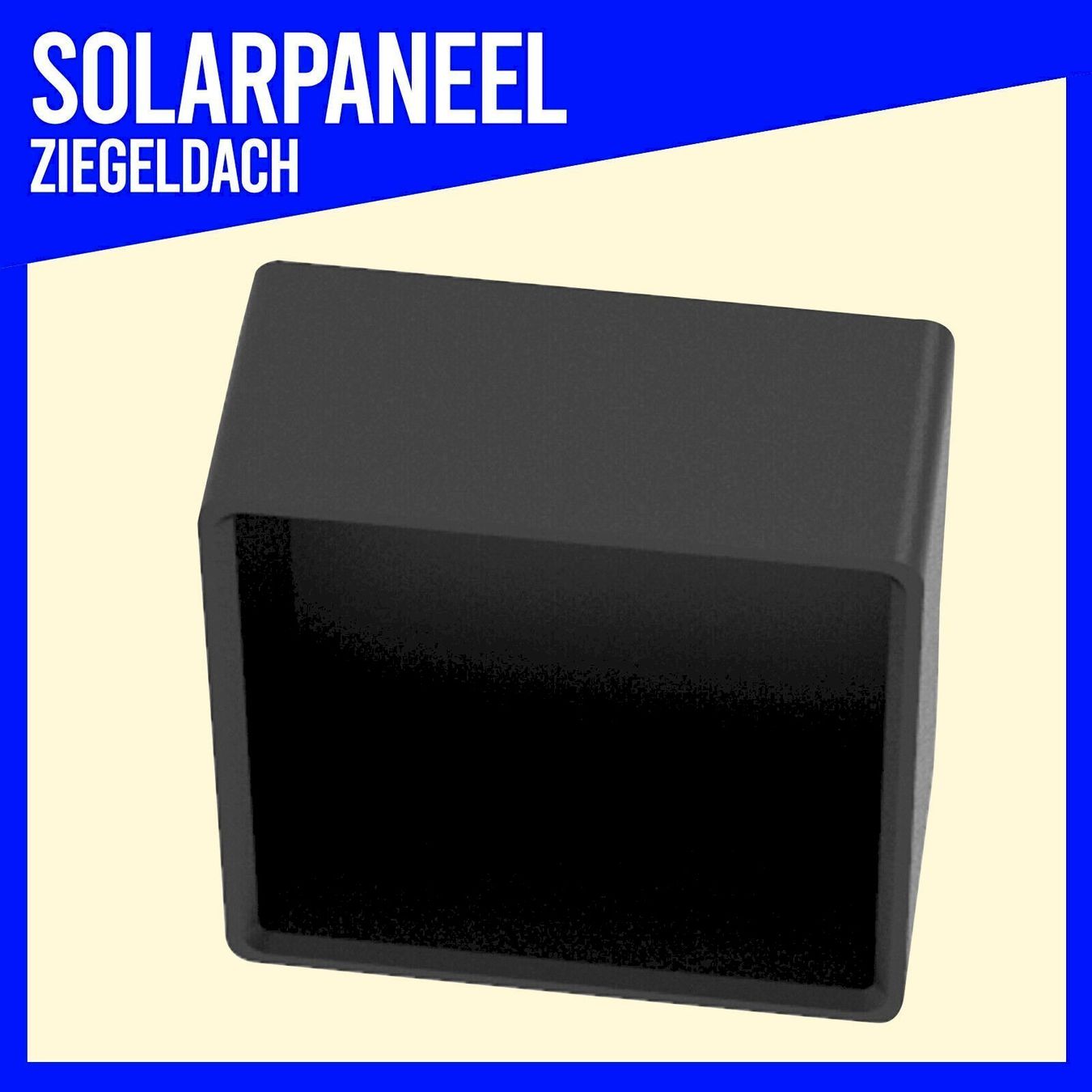

Endkappe

4 Endkappen (PE) verhindern das Eindringen von Schmutz und Regen in die Aluminiumprofile.

Profil Erweiterung

Mit dieser Verbindungsschiene erweitern Sie Ihre Solarmodul-Profile ganz unkompliziert. Profile einlegen, festschrauben - FERTIG!

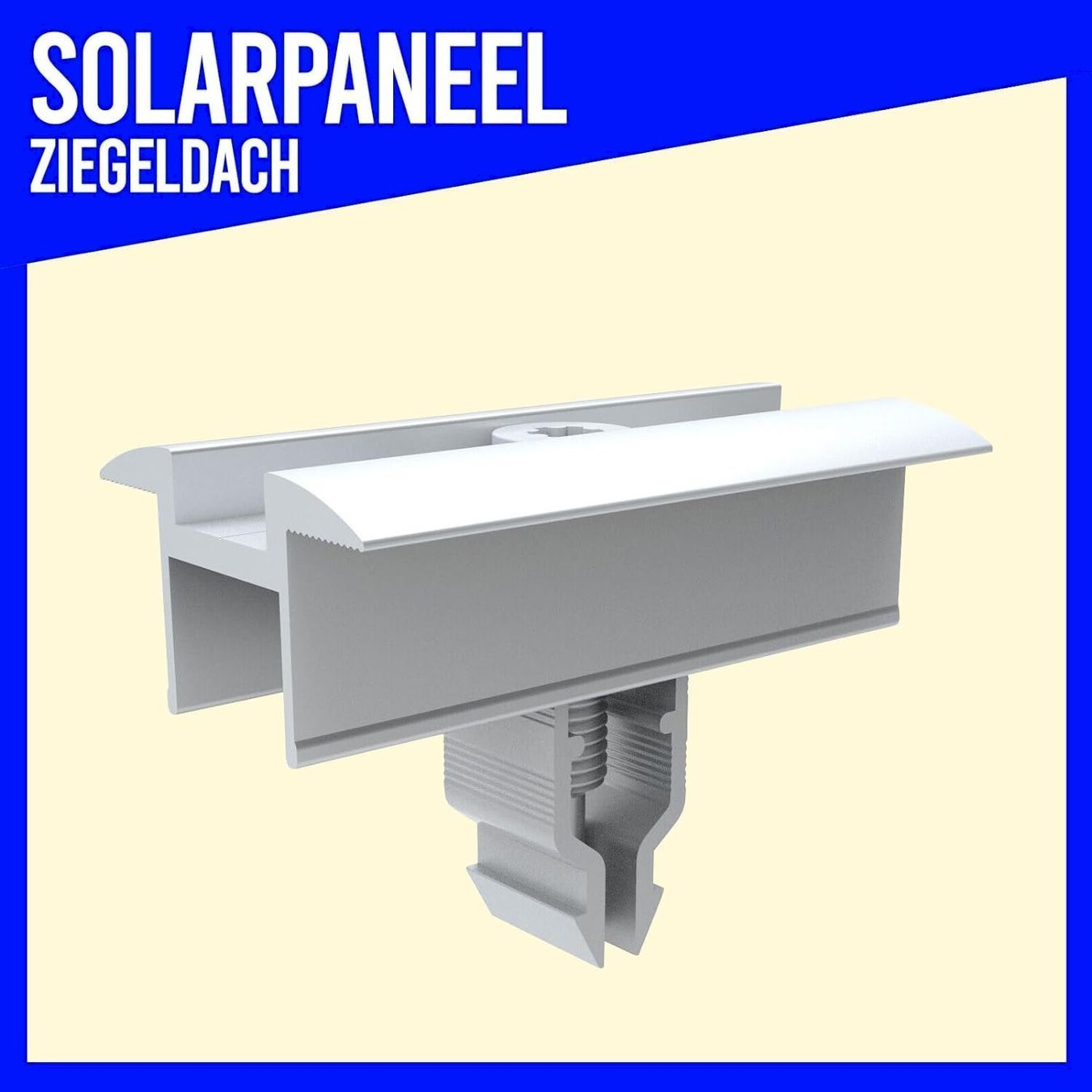

Mittelklammer

Die Mittelklammer ist das Pendant zur Endklammer und ermöglicht Ihnen zwei Solarmodule platzsparend auf ein Aluminiumprofil zu befestigen. (Aluminium + SUS304)
