Dachmontage-Set für 2 Solarpaneele
NuaSol bietet Ihnen unterschiedliche Montagematerialien für die Anbringung Ihrer Mini-PV-Anlage oder Ihres Balkonkraftwerkes. Von Stockschrauben über Dachhaken bis hin zu Z-Winkeln, bei uns finden Sie für jede Anbringungsart das passende Montagematerial.
Das Dachmontage-Set beinhaltet alle Komponenten, die für eine Anbringung Ihrer Solarmodule, auf dem Hausdach nötig sind.
TÜV Süd geprüfte Sicherheit, Zertifikatsnummer: Z2 076828 0068 Rev. 00.

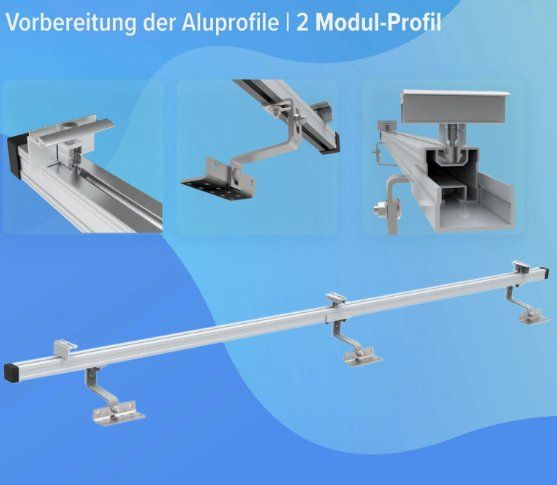

Die Vorbereitung
1: Aluminiumprofile verbinden 2: Dachhaken unterhalb des Profils befestigen 3: Mittelklammer oberhalb bis zur Mitte einschieben 4: Endklammern auf den Enden befestigen 5: Endkappen setzen

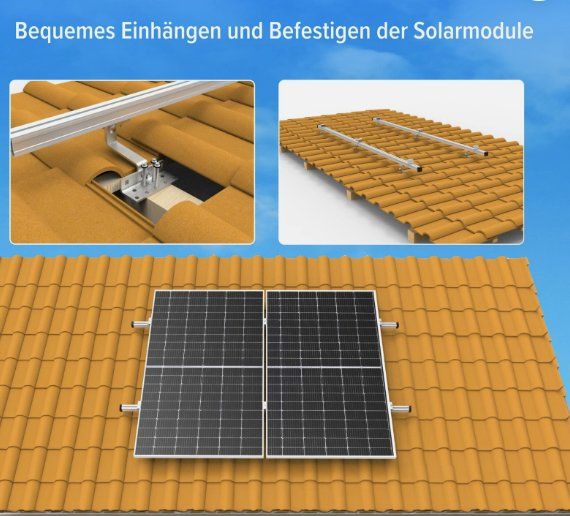

Einfache Anbringung

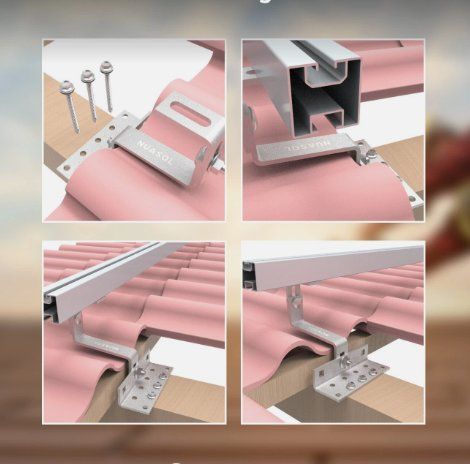

1: Profile vorbereiten 2: Dachziegel anheben 3: Dachhaken festschrauben 4: Solarmodule einhängen 5: Mittel- und Endklammern festziehen
Geeignet für Solarmodule mit einer Höhe von 35 mm!
Alles dabei!

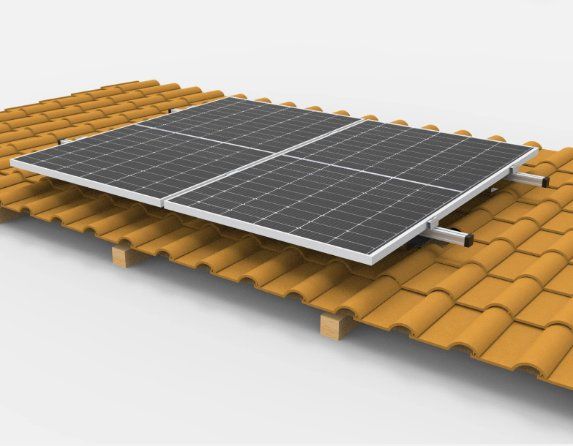

Dieses umfangreiche Dachhalterungs-Set für Solarmodule beinhalte alle Komponenten, die für die Anbringung von 2 Solarmodulen auf dem Hausdach benötigt werden.
Dachhaken
Unsere witterungsbeständigen, aus Edelstahl gefertigten Z-Winkel sind komplett vormontiert. Unsere speziellen Dachhaken sind für den Ausbau von Aluschienen, Profilschienen, Befestigungsschienen und zur Aufnahme von Fotovoltaik Modulen oder Solaranlagen geeignet.

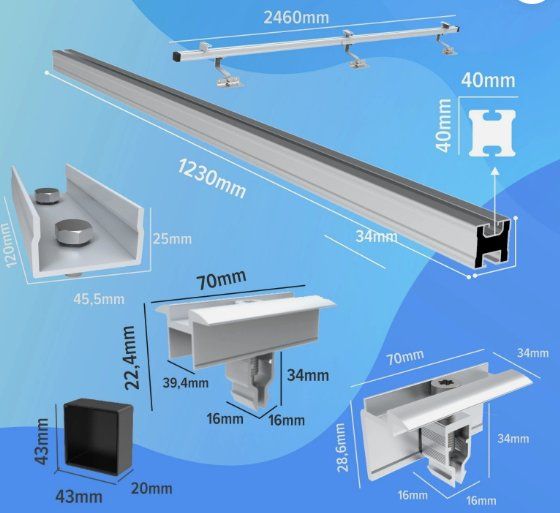

Details
Maße Profil einzeln: 1230 x 40 x 40 mm
Gesamtlänge: 2460 mm
Maße Verbindung: 120 x 45,5 x 25 mm
Maße Mittelklammer: 70 x 39,4 x 22,4 mm
Maße Endklammer: 70 x 34 x 28,6 mm
Maße Endkappe: 43 x 20 x 43 mm

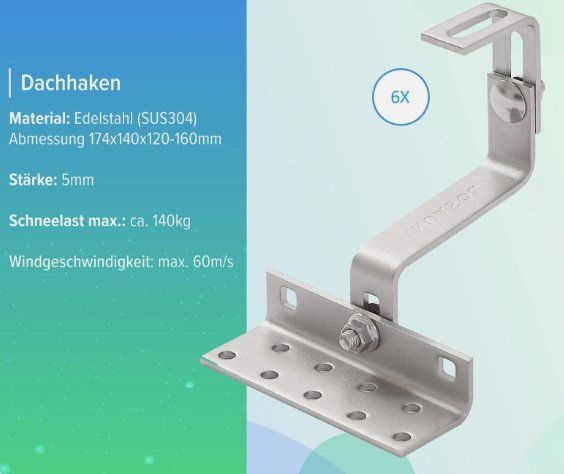

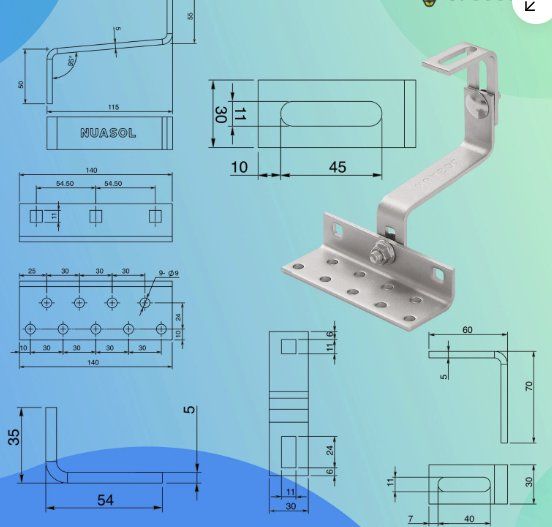

NuaFix Dachhaken im Detail
- Material: Edelstahl (SUS 304)
- Flachstahlhaken: 60 x 30 x 5 mm
- Länge Haken innen: 115 mm
- Maße Grundplatte: 140 x 54 x 5 mm
- Befestigungsbohrungen: 9 x 9mm versetzt
- Höhenverstellbarkeit Grundplatte: 44-47 mm
- Höhenverstellbarkeit Flachstahlhaken: 60-92 mm
- Langlochmessung: 45 x 11 mm
- Höhenverstellbar Gesamt: 120-160 mm
- Gesamt Maße: 174 x 140 x 120-160 mm
- Passende Schraube: M10x25 A2 Edelstahl
- Passende Mutter: M10 Edelstahl A2
- Schneelast max.: ca. 140kg
- Windgeschwindigkeit: max. 60m/s
- Gewicht Stück: 0,76 kg
Lieferumfang:
4x Montageschiene 1230mm
2x 40x40 Schienenverbinder
2x Zwischenklemme
4x Endklemme
6x Sechskantschraube
6x Flanschmutter
Verstellbarer Dachhaken 6x (6x L-Sockel; 6x Z-Teil; 6x L-Gelenk; 12x Trageschraube M10x25; 12xM10 Flanschmutter)
4x Schienenkappe
18x Holzschrauben
