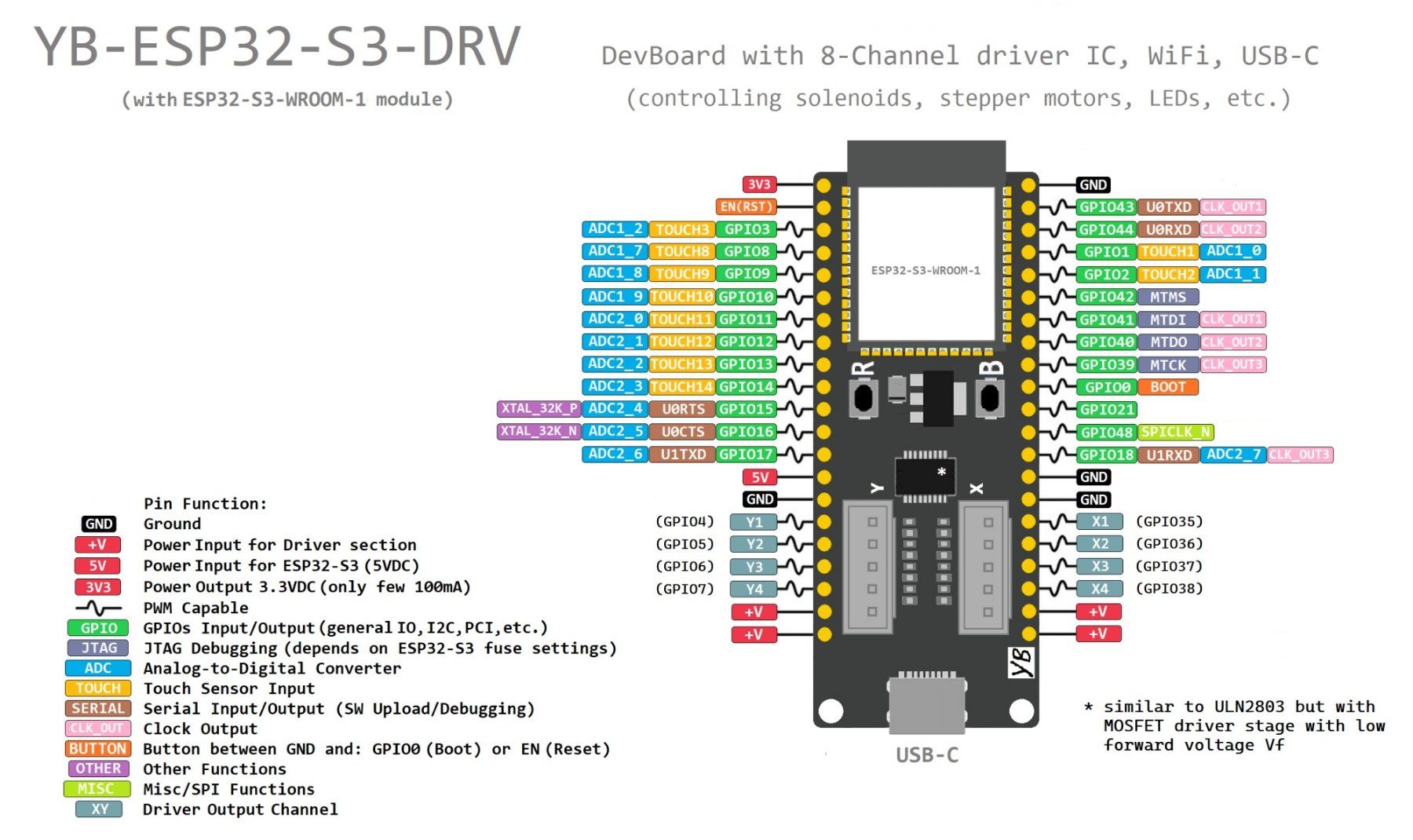

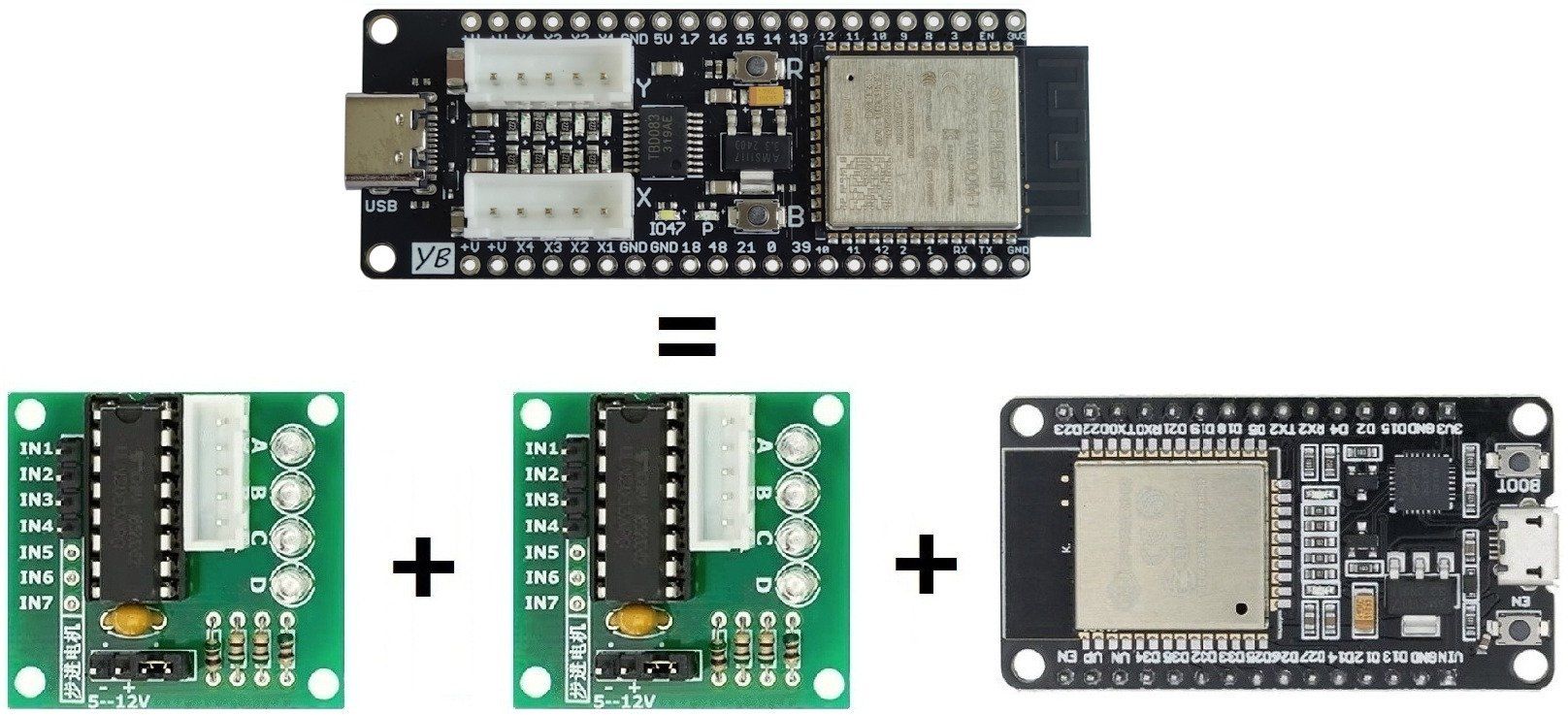

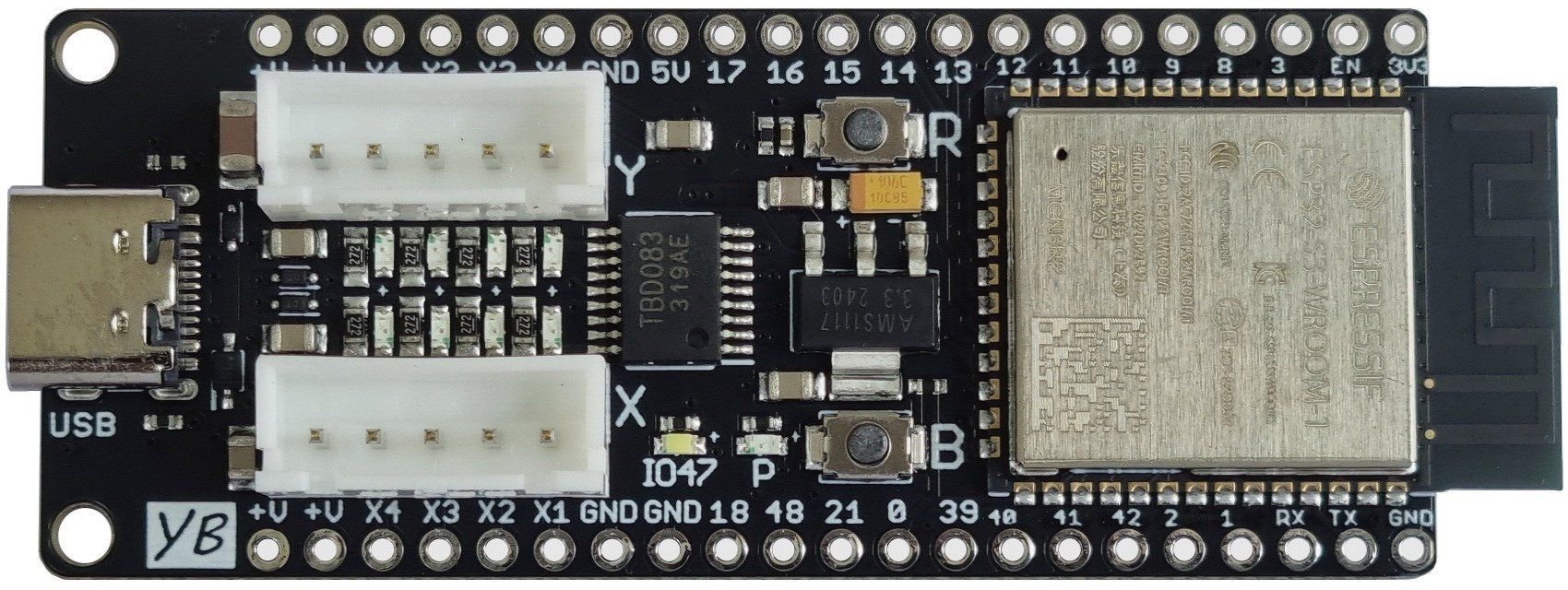

Das YB-ESP32-S3-DRV ist ein kompaktes ESP32-S3 Development Board speziell designed zur Ansteuerung von grösseren Lasten, wie z.B. Relais, Steppermotoren, High-Power LEDs, etc. Es bietet ein ESP32-S3-WROOM-1 Modul (240MHz Clock, 512kB RAM, 8MByte Flash, 2MB PSRAM, WiFi/BT), ein 8-Channel Toshiba driver IC (ähnlich ULN2803 aber mit MOSFET Ausgängen), 8 Channel LEDs, 2 JST XH Sockel die zur Aufnahme von 5-pin Steckern der weit verbreiteten 5V/12V Steppermotoren 28BYJ-48 geeignet sind, einen USB-C Port (Flashing/Serial Monitor/Power für ESP32-S3 Modul), Power/Status LED und viele freie GPIO-Pins.

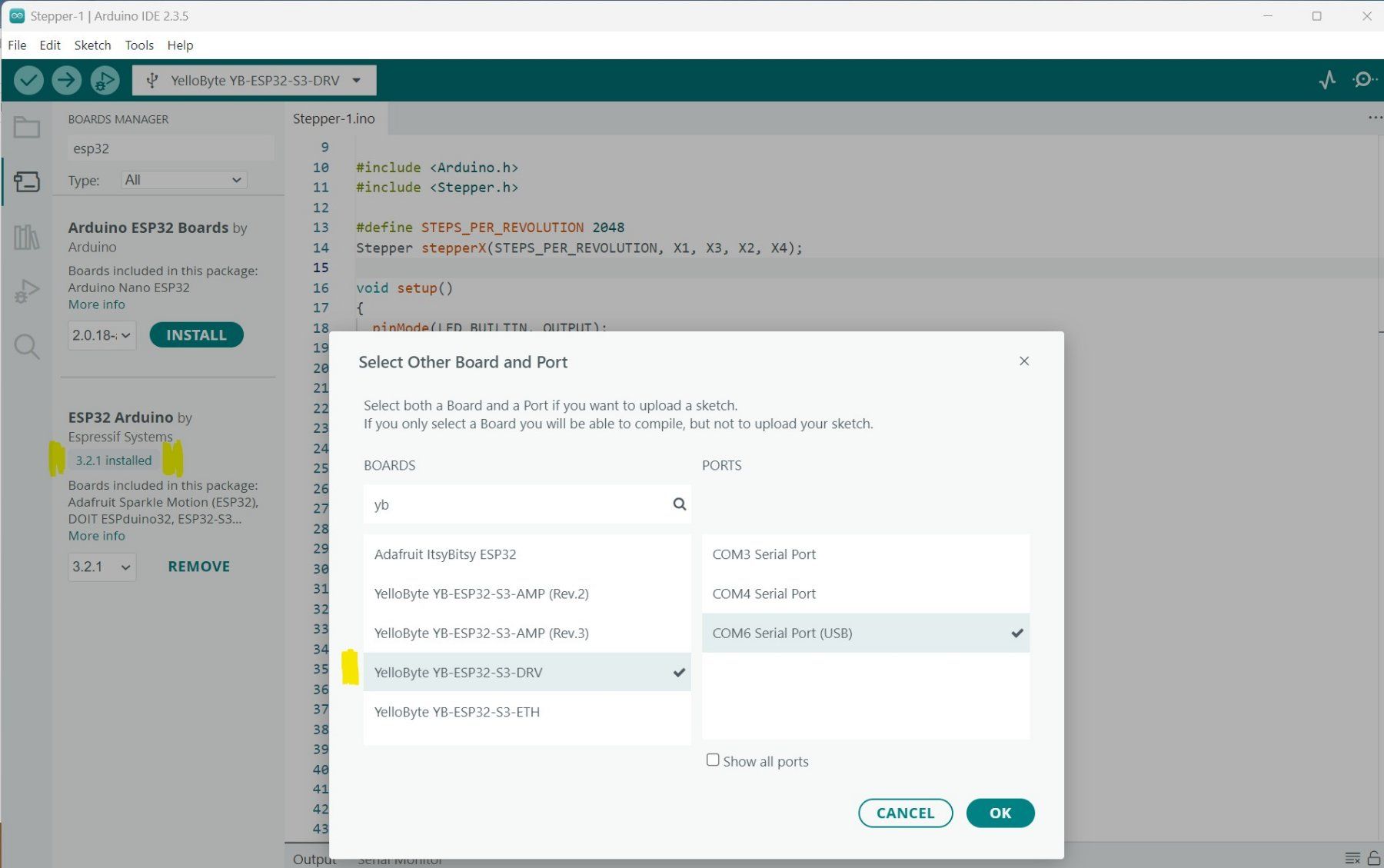

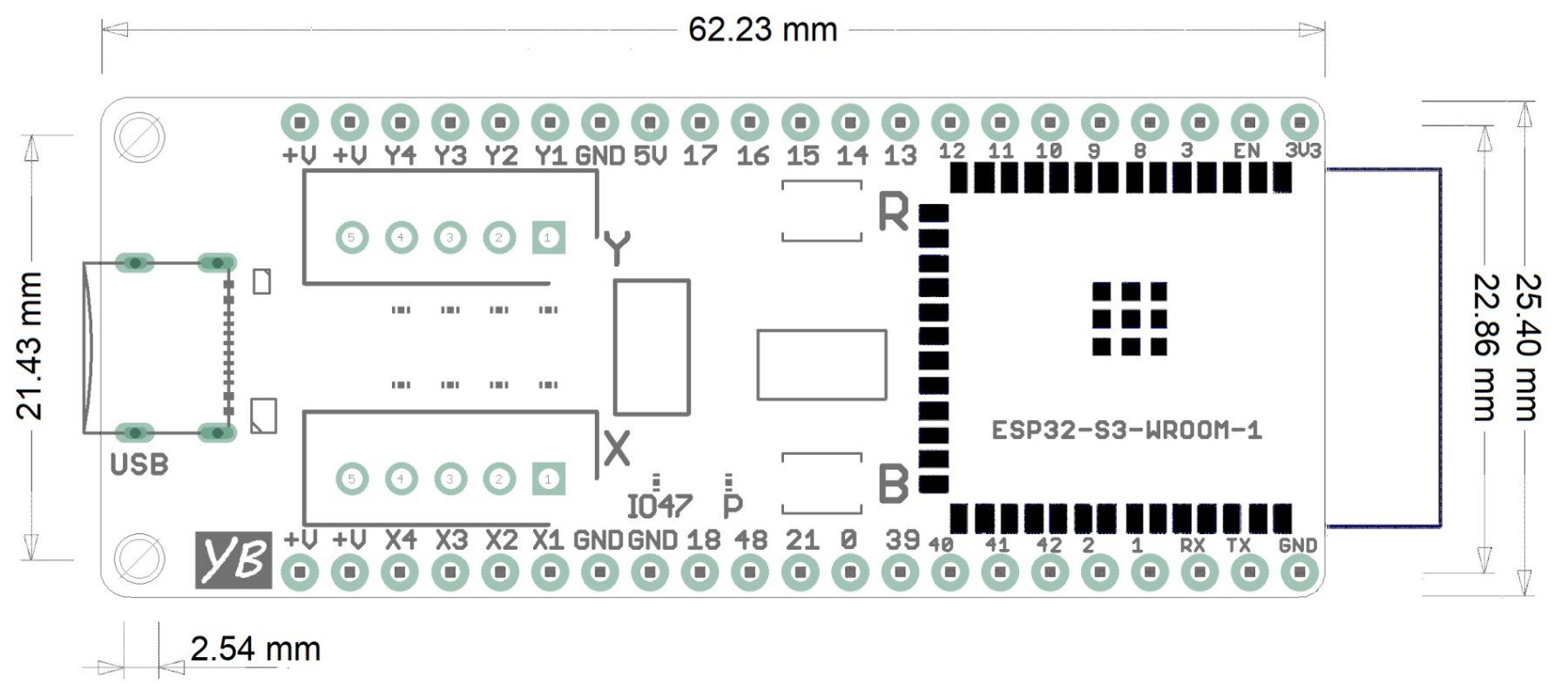

Das Development Board ist sehr schmal und deshalb sehr Breadboard-freundlich, es lässt auf jeder Seite eine Reihe Breadboard-Kontakte frei zugänglich. Ausserdem ist es ab ESP32 Arduino Release 3.2.1 in der offiziellen Arduino ESP32 Boardliste. In ArduinoIDE/PlatformIO die Boardselektion öffnen, "yb" eingeben und schon erscheint es im Pull-Down Menu.
Weitere Infos & viele SW-Examples auf Github:
https://github.com/yellobyte/YB-ESP32-S3-DRV
Product Features：
- MCU: Espressif ESP32-S3 (Extensa LX7 low-power dual-core 32-bit CPU, max 240MHz clock)
- Memory: 512KB SRAM, 8MByte Flash, 2MB PSRAM
- Wireless: 802.11b/g/n Wi-Fi + BT 5.0 LE

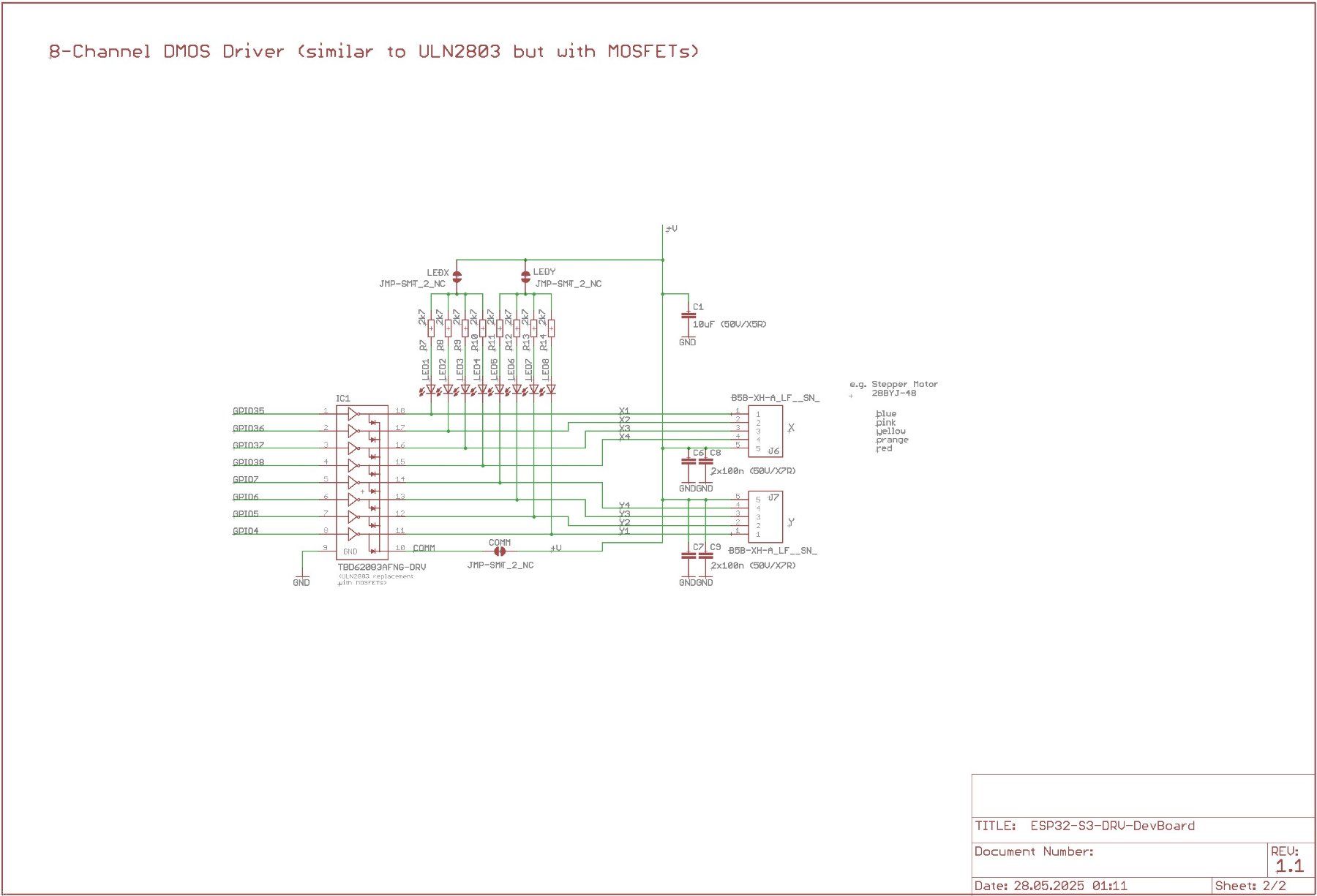

- 8-channel Toshiba driver IC: TBD62083A (similar to ULN2803 but with MOSFET output)

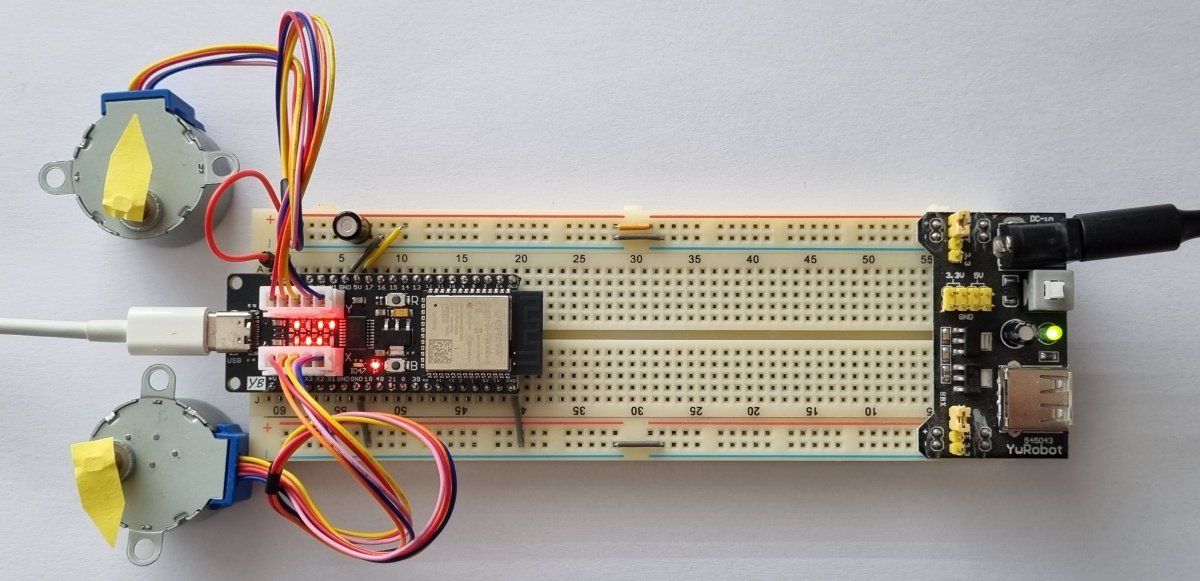

- 2 JST XH connectors: for connecting 2 stepper motors 28BYJ-48 quick and easy
- LEDs: 8 channel LEDs, 1 status LED at GPIO47, 1 power LED at 3.3V power rail
- Supports UART/SPI/I2C/I2S/PWM/ADC/many GPIOs
- USB-C: SW Upload, Serial Monitor, Power
Lieferumfang: YB-ESP32-S3-DRV, Pin-Headers
ACHTUNG: Ab einer Bestellung von 3 Boards beträgt die Versandgebühr 2.95 CHF und ab einer Bestellung von 5 Boards beträgt die Versandgebühr 3.95 CHF.
TWINT-Zahlung oder Abholung sind ebenfalls möglich.
)
)
)
