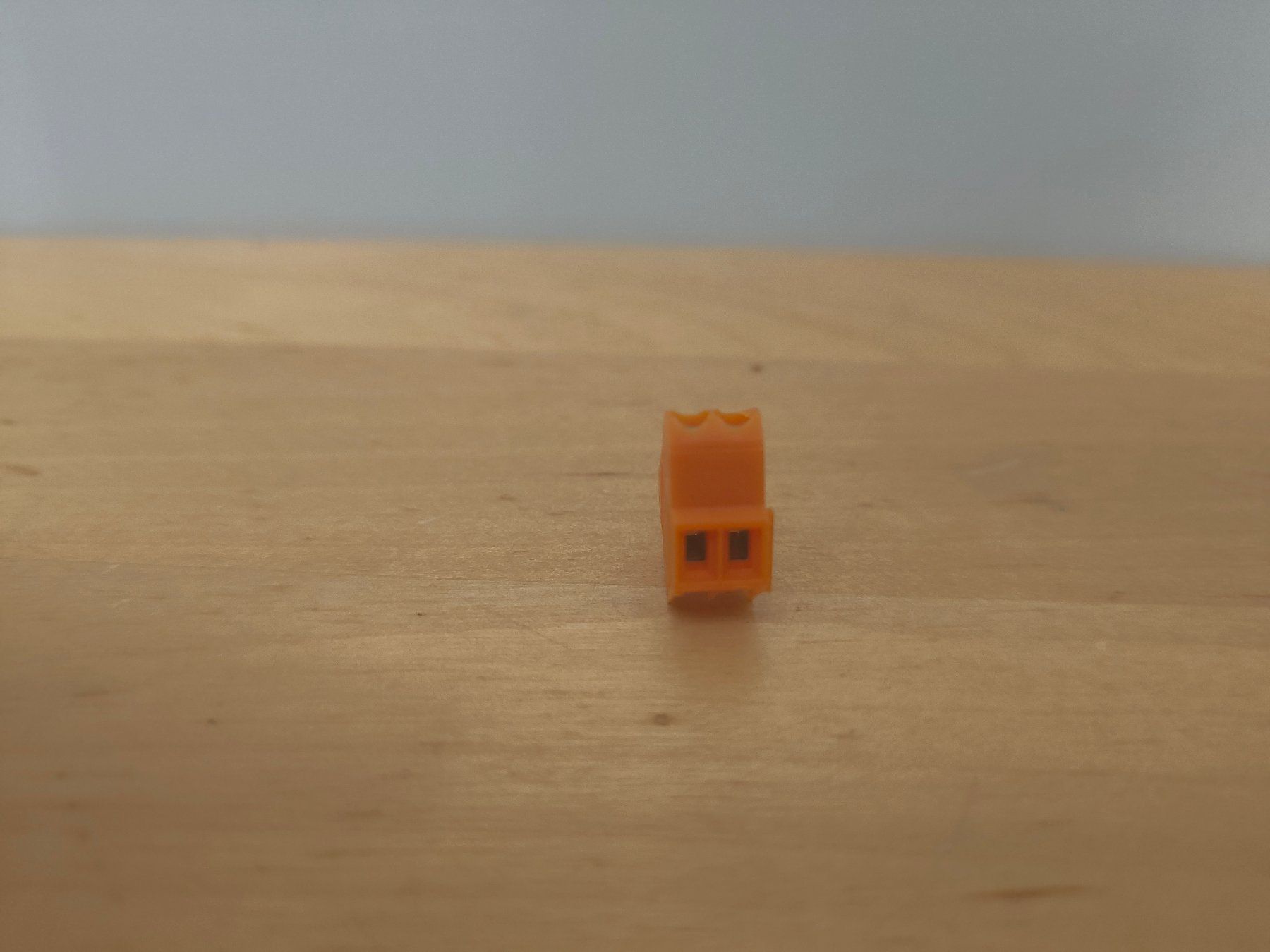

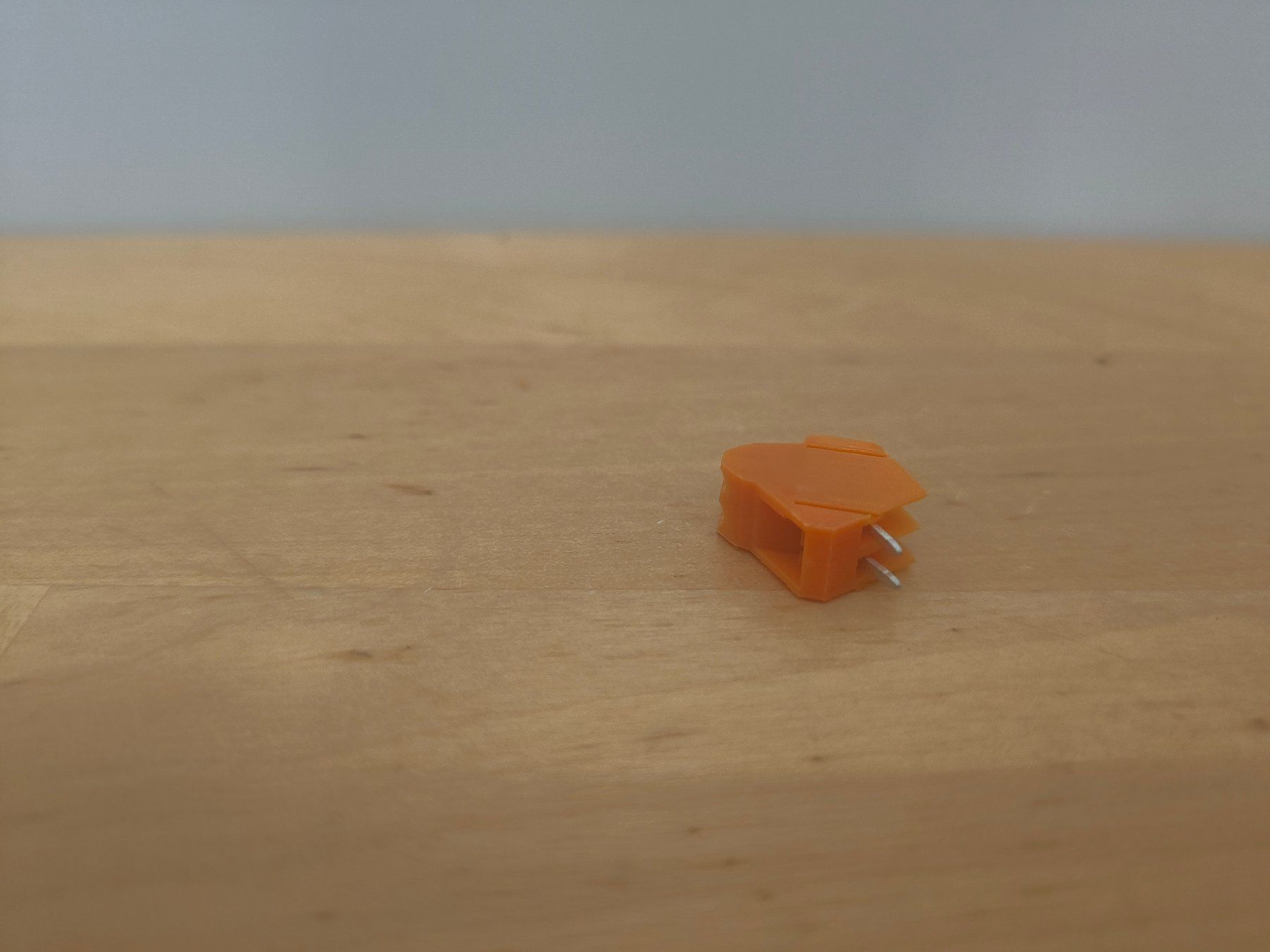

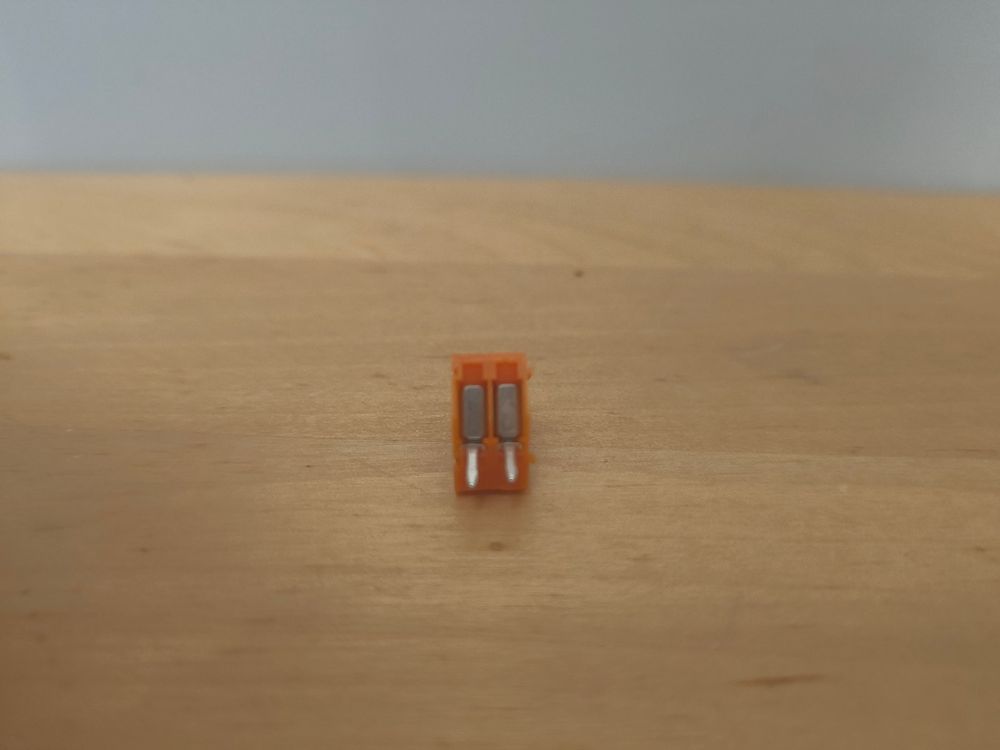

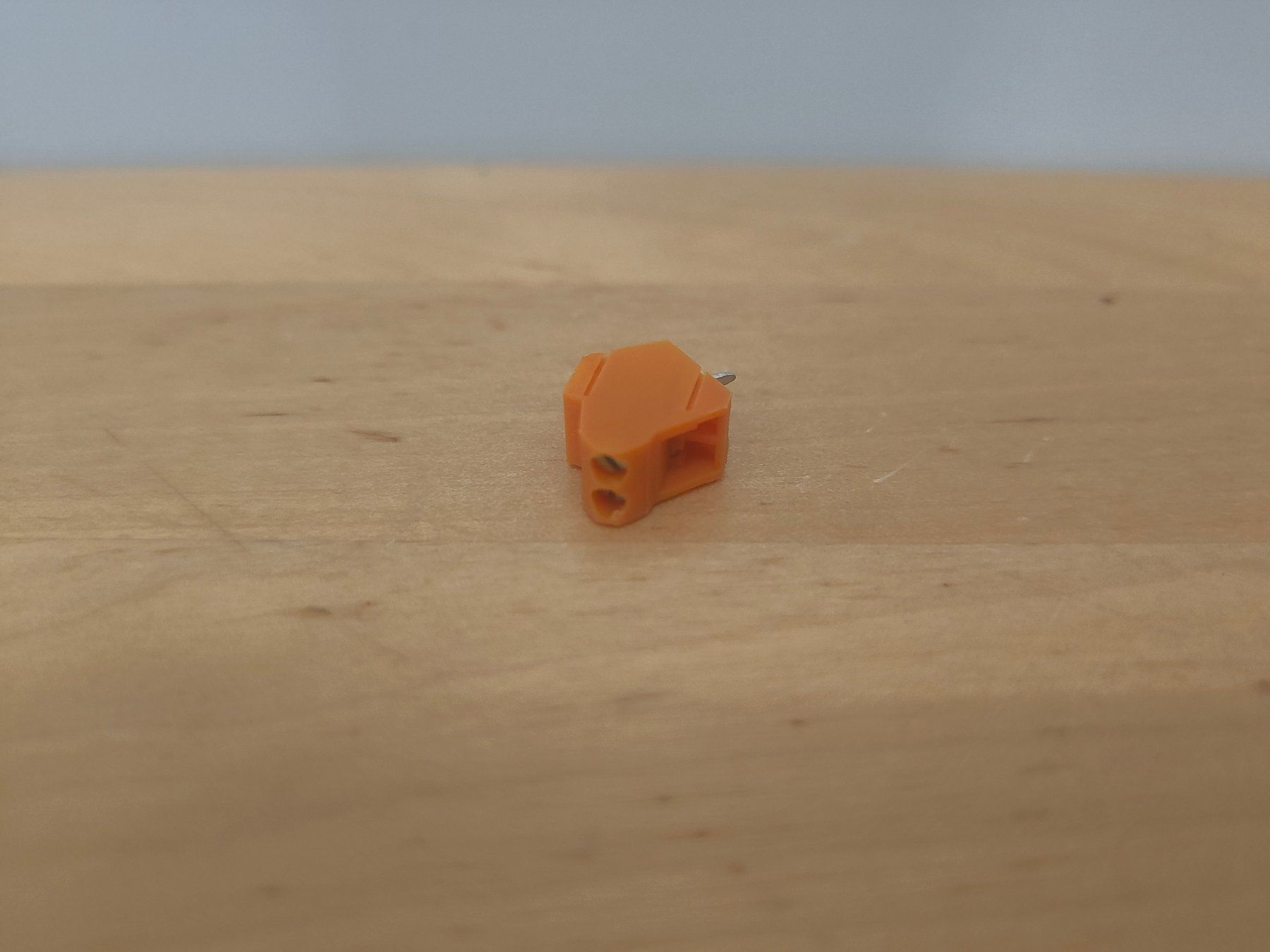

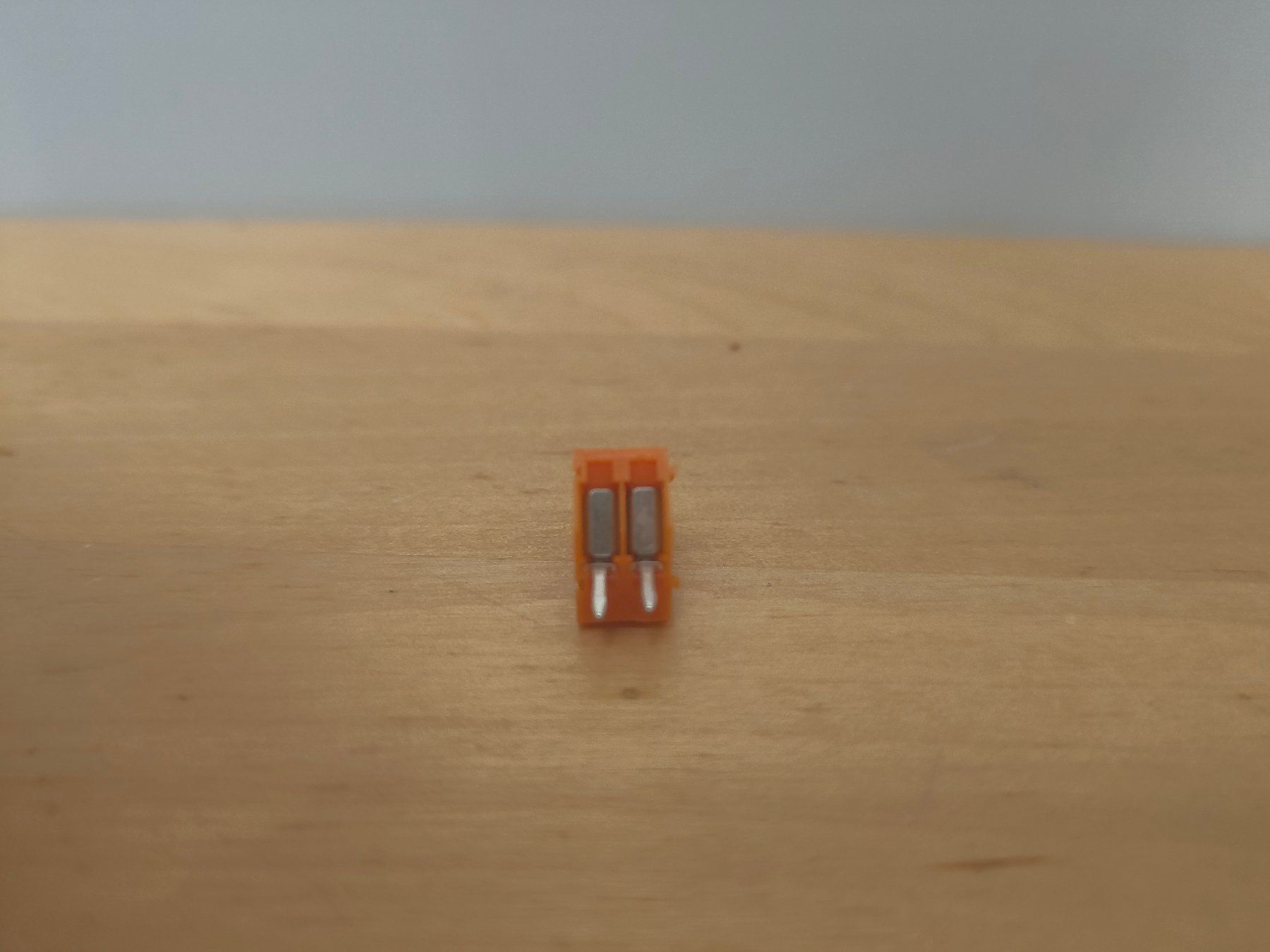

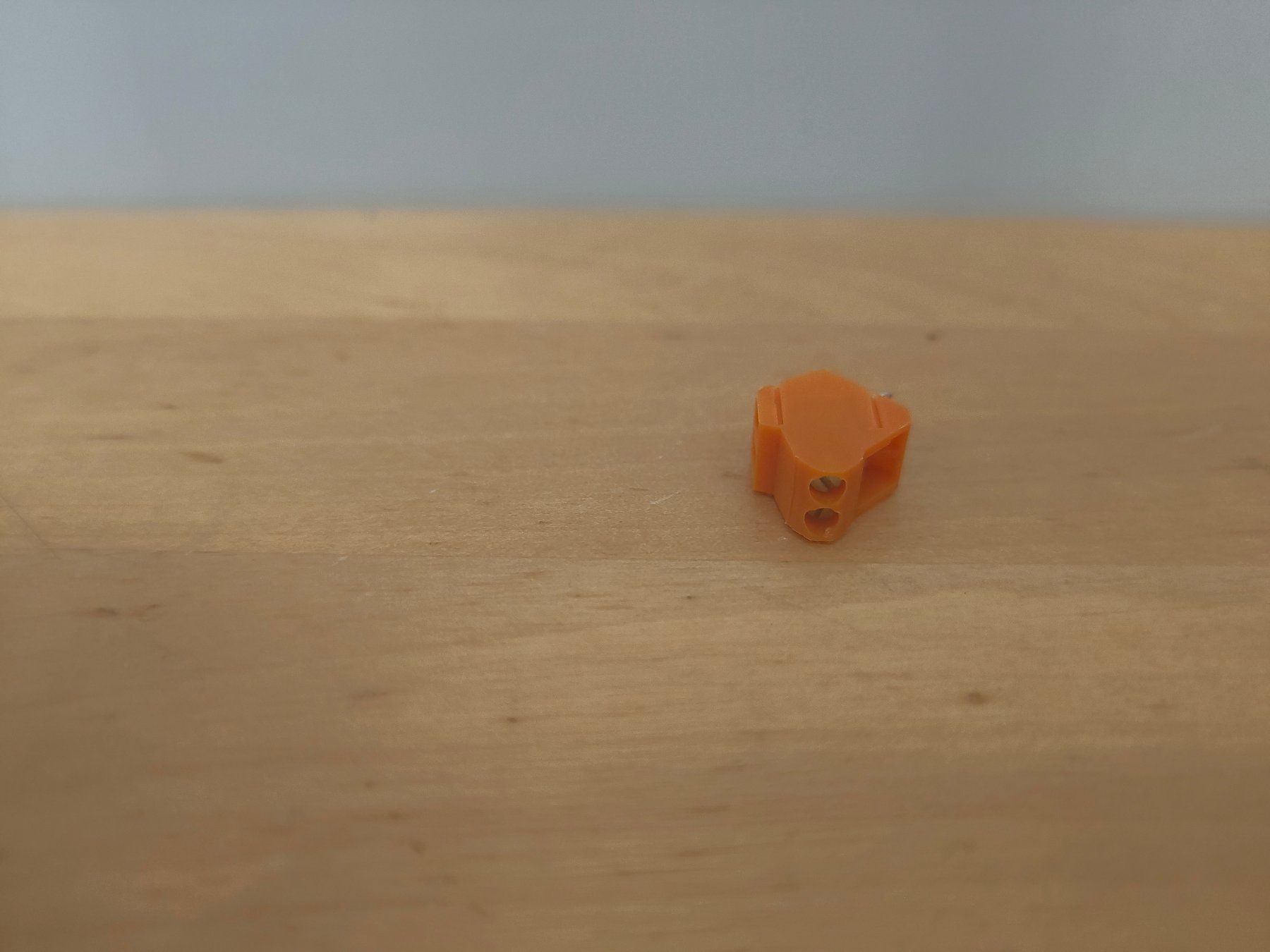

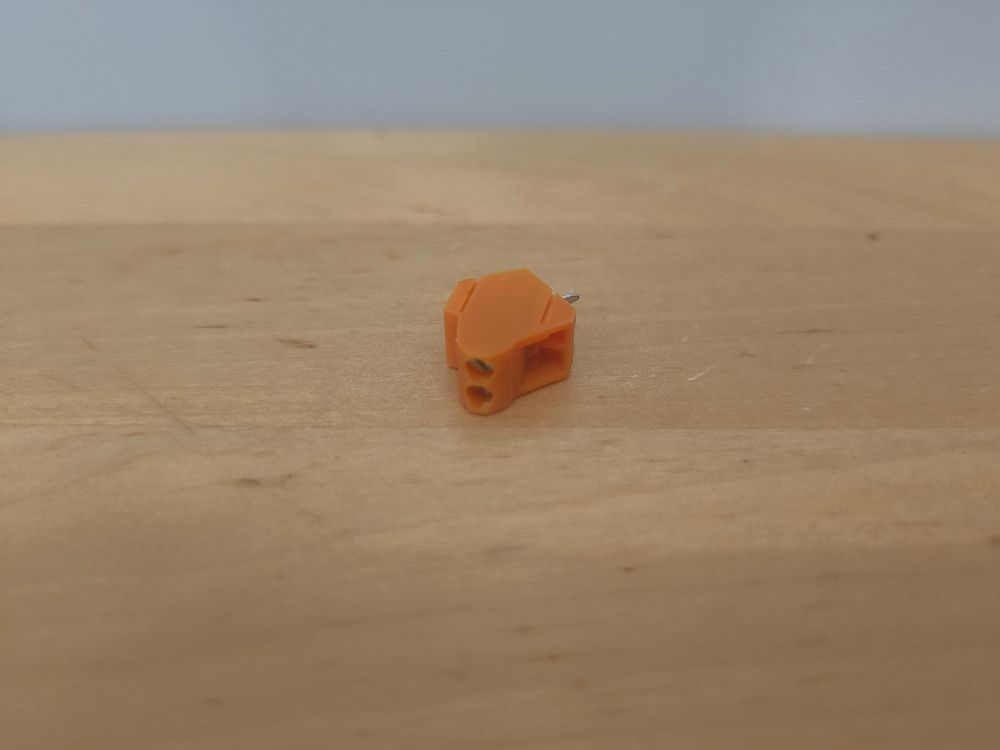

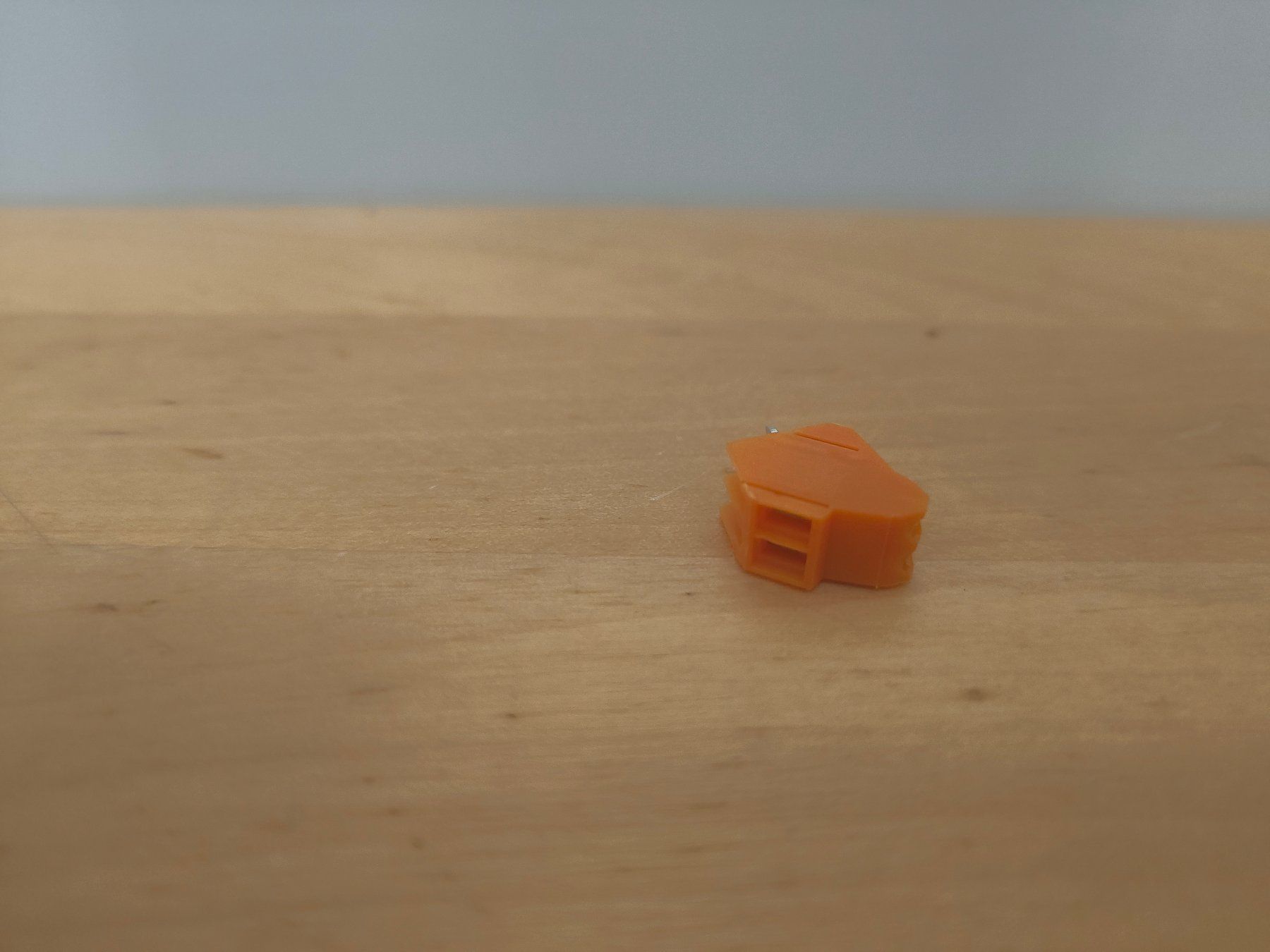

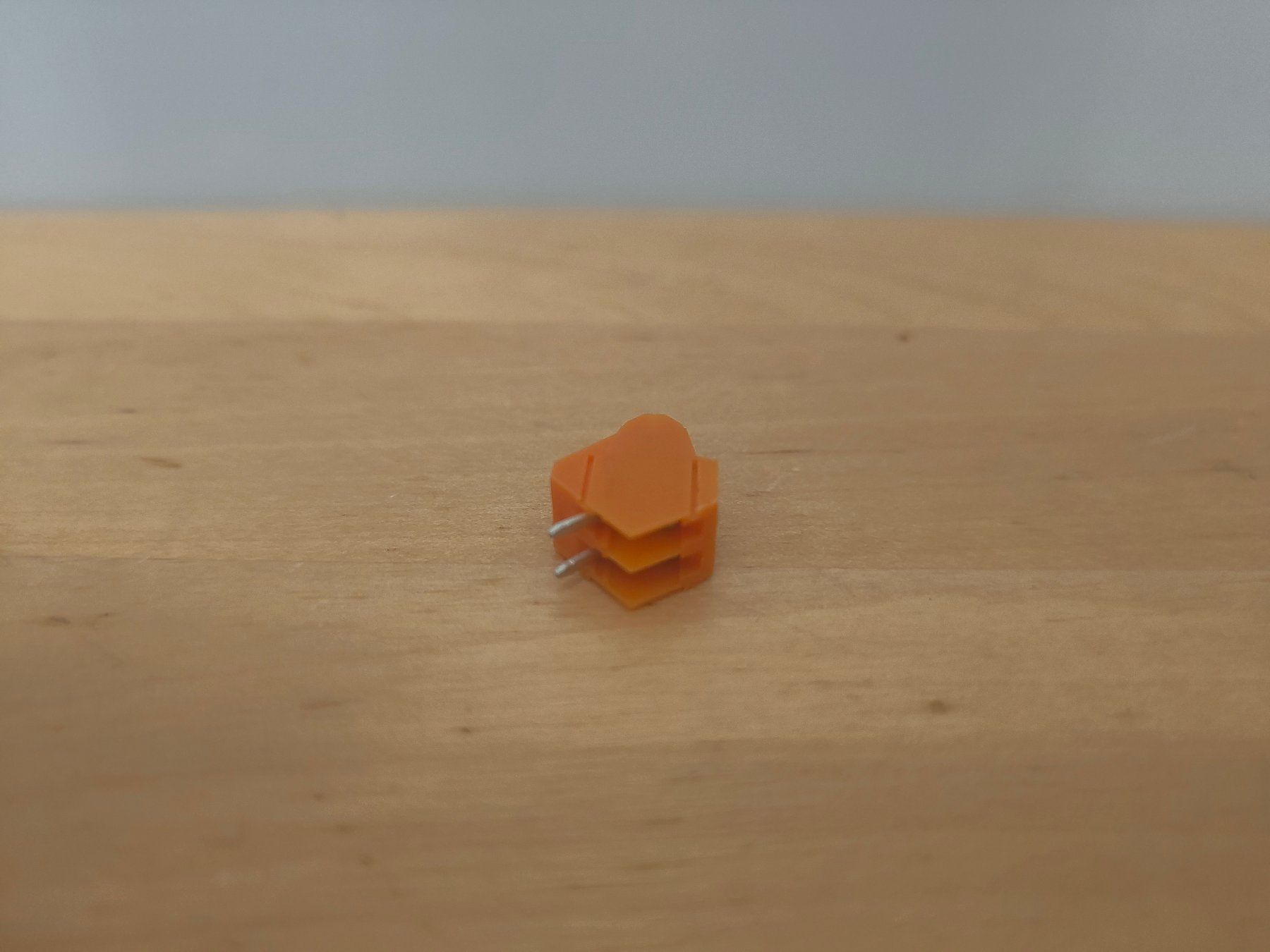

Weidmüller LM 3.50/02/135 3.2SN OR BX – Kompakte 2-polige Leiterplattenklemme mit Schraubanschluss

Die kompakte Leiterplattenklemme der bewährten OMNIMATE Signal-Serie von Weidmüller eignet sich ideal für platzsparende Anwendungen in der Elektronik-, Steuerungs- und Automatisierungstechnik. Dank des zuverlässigen Zugbügel-Schraubanschlusses bietet sie eine sichere und dauerhafte Verbindung für Leiter bis 1,5 mm². Die 135°-Leiterausführung ermöglicht eine komfortable Verdrahtung auch bei beengten Einbauverhältnissen.

Produktvorteile:

• Kompakte Bauform mit 3,5-mm-Raster
• Bewährter Zugbügel-Schraubanschluss
• Leiterausgang 135° für optimale Kabelführung
• Sichere THT-Lötmontage auf Leiterplatten
• Hohe Zuverlässigkeit für Industrie- und Elektronikanwendungen
• Robustes Polyamid-Gehäuse in Orange
• Ideal für Signal- und Steuerungsanwendungen

Technische Daten:

• Hersteller: Weidmüller
• Typ: LM 3.50/02/135 3.2SN OR BX
• Artikelnummer: 1714980000
• Produktserie: OMNIMATE Signal Serie LM
• Polzahl: 2
• Rastermaß: 3,50 mm
• Anschlussrichtung: 135°
• Anschlussart Leiter: Schraubanschluss (Zugbügelanschluss)
• Anschlussart Leiterplatte: THT-Lötanschluss
• Leiterquerschnitt: 0,5 – 1,5 mm²
• Max. Anschlussquerschnitt: 2,08 mm²
• AWG-Bereich: AWG 28 – AWG 14
• Bemessungsspannung (IEC): 320 V
• Bemessungsstrom (IEC): 16 A
• Bemessungsspannung (UL): 300 V
• Bemessungsstrom (UL): 10 A
• Bemessungsstoßspannung: 2,5 kV
• Überspannungskategorie: II
• Verschmutzungsgrad: 2
• Schutzart: IP20
• Kontaktoberfläche: verzinnt / Nickel
• Isoliermaterial: Polyamid (PA)
• Brennbarkeitsklasse: UL94 V-2
• Farbe: Orange
• Betriebstemperatur: -50 °C bis +100 °C

Abmessungen:

• Höhe: 15,9 mm
• Rastermaß: 3,50 mm
• Lötstiftlänge: 3,2 mm
• Leiterausgang: 45° / 135° schräg nach oben
• Polzahl: 2

Lieferumfang:

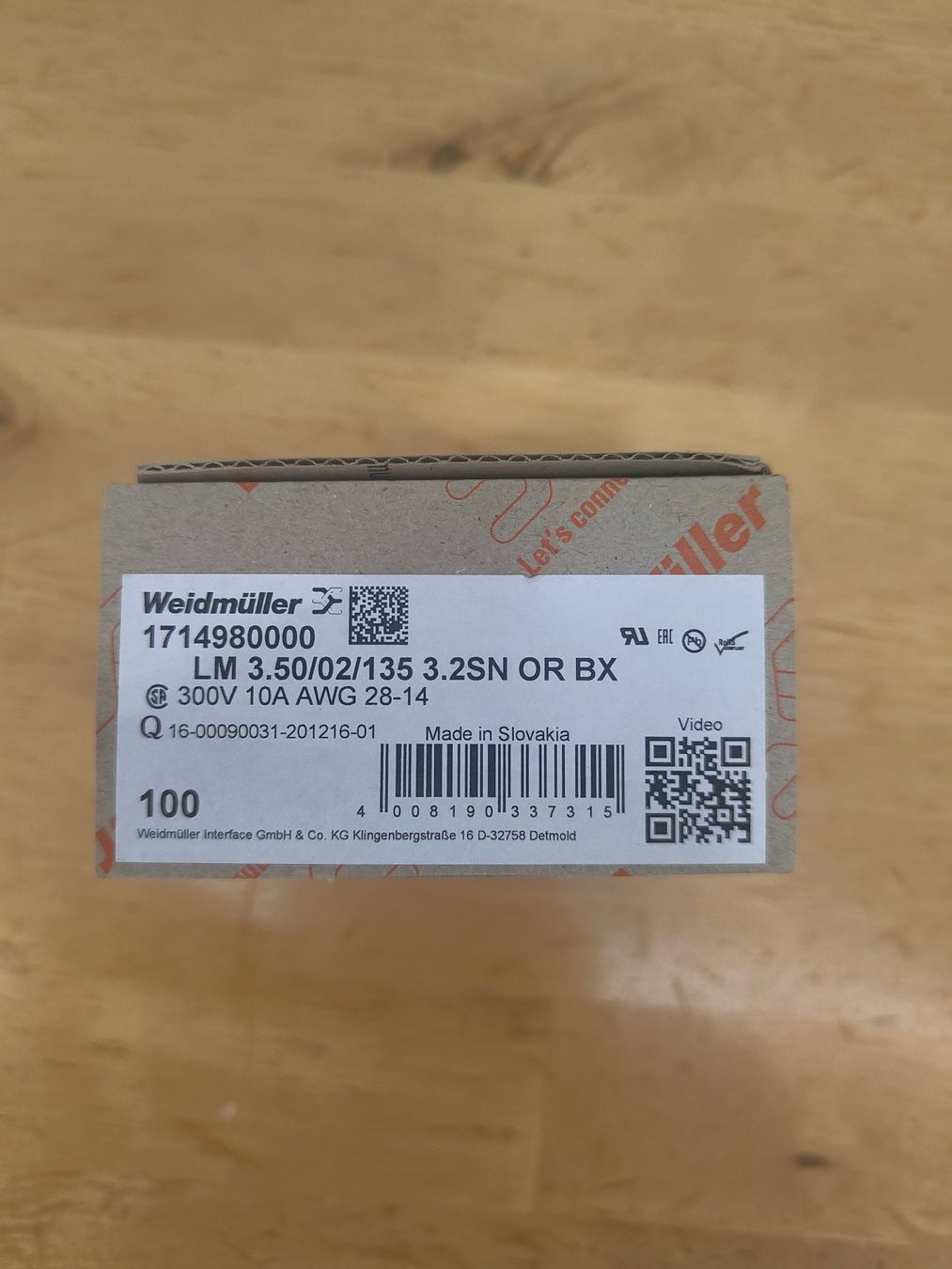

• 1× Weidmüller LM 3.50/02/135 3.2SN OR BX Leiterplattenklemme

Artikelnummer 1714980000
