4-Backen Drehbankfutter 80 mm
• zentrisch spannend
• ohne Befestigungsflansch

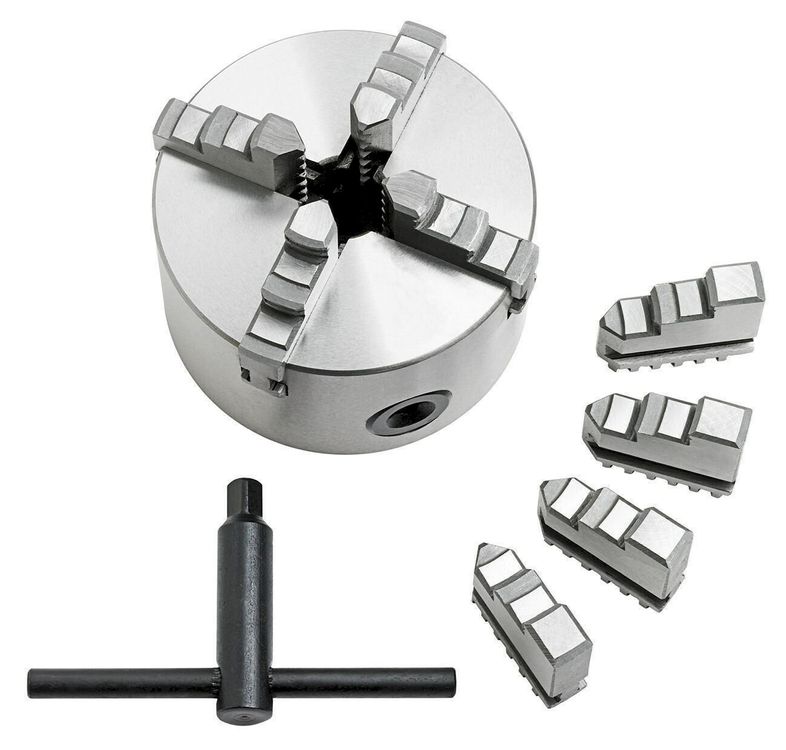

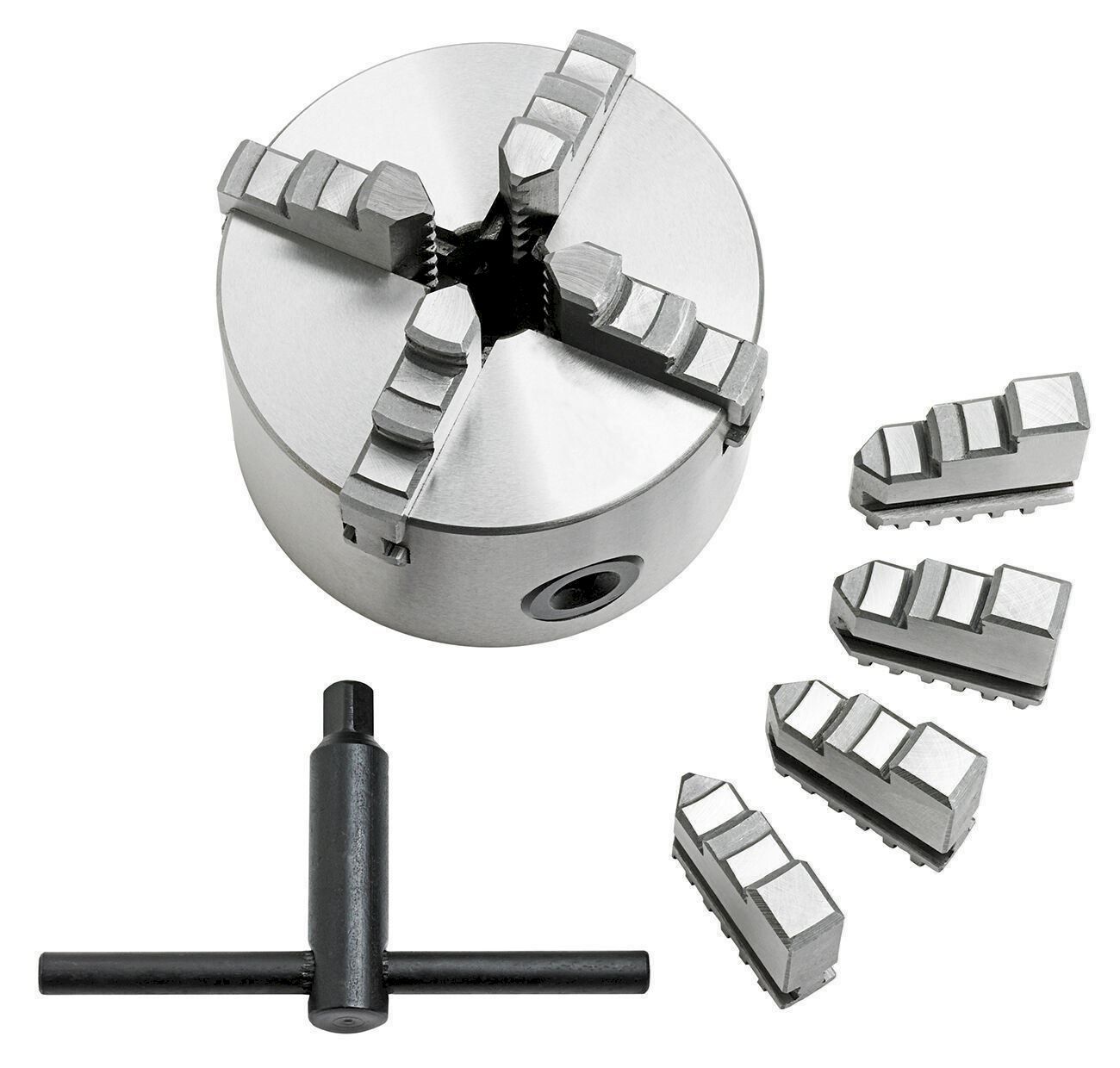

• Lieferumfang Dreh- und Bohrbacken Spannschlüssel und Befestigungsschrauben

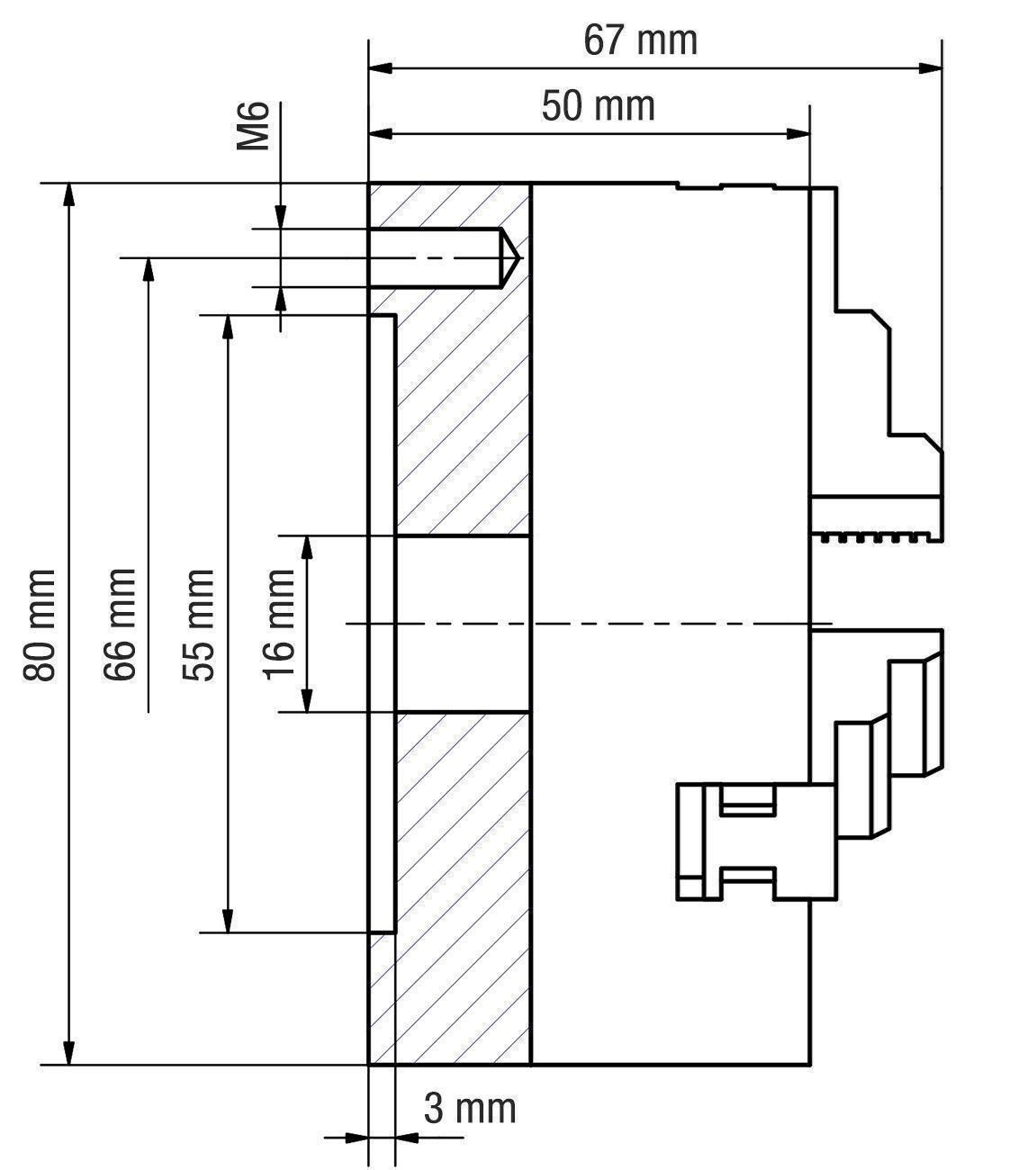

Technische Daten
Gesamt Ø 80 mm
Spann Ø 3,5 - 67 mm
max Drehzahl 4000 U/min
Durchlass 16 mm
Zylindrische Innenpassung 55 mm
Teilkreis Ø 66 mm
Anzahl Bohrungen 3x M6
Gesamthöhe mit Backen 67 mm
Gesamthöhe ohne Backen 50 mm
Das 4-Backenfutter • dient zum Spannen quadratischer Werkstücke zentrisch zur Spindelnase.

Unfallgefahr • Versuchen Sie nicht, Werkstücke, die über dem zulässigen Spannbereich liegen zu spannen. Die Spannkraft ist dann zu gering - die Backen können sich lösen
• Der max. angegebene Drehzahlbereich auf dem Drehbankfutter darf nicht überschritten werden

Drehbacken montieren: • die Drehbacken und Führungen sind von 1 - 4 nummeriert.
• das Drehbankfutter mit dem Spannschlüssel öffnen, bis sich die Bohrbacken lösen (Reihenfolge: 4, 3, 2, 1).
• die Drehbacken Nr. 1 in die Führung Nr. 1 setzen.
• die Drehbacke Nr. 1 Richtung Futtermittelpunkt drücken und gleichzeitig den Futterschlüssel im Uhrzeigersinn drehen.
• wenn die Planspirale die Drehbacke Nr. 1 erfasst hat, Drehbacke Nr. 2 in die Führung Nr. 2 einsetzen.
• jetzt die Vorgehensweise mit Drehbacke Nr. 2 - Nr. 3 und Nr. 4 wiederholen.
• anschließend mit Augenschein die Positionen der Drehbacken prüfen. Diese müssen zentrisch zusammenstoßen.

Bohrbacken montieren: • Wenn Sie anschließend wieder mit Bohrbacken arbeiten wollen, wiederholt sich der Vorgang in gleicher Reihenfolge.
• Dreibacken-Drehbankfutter: Erst Backen 1, dann 2, dann 3, dann 4
