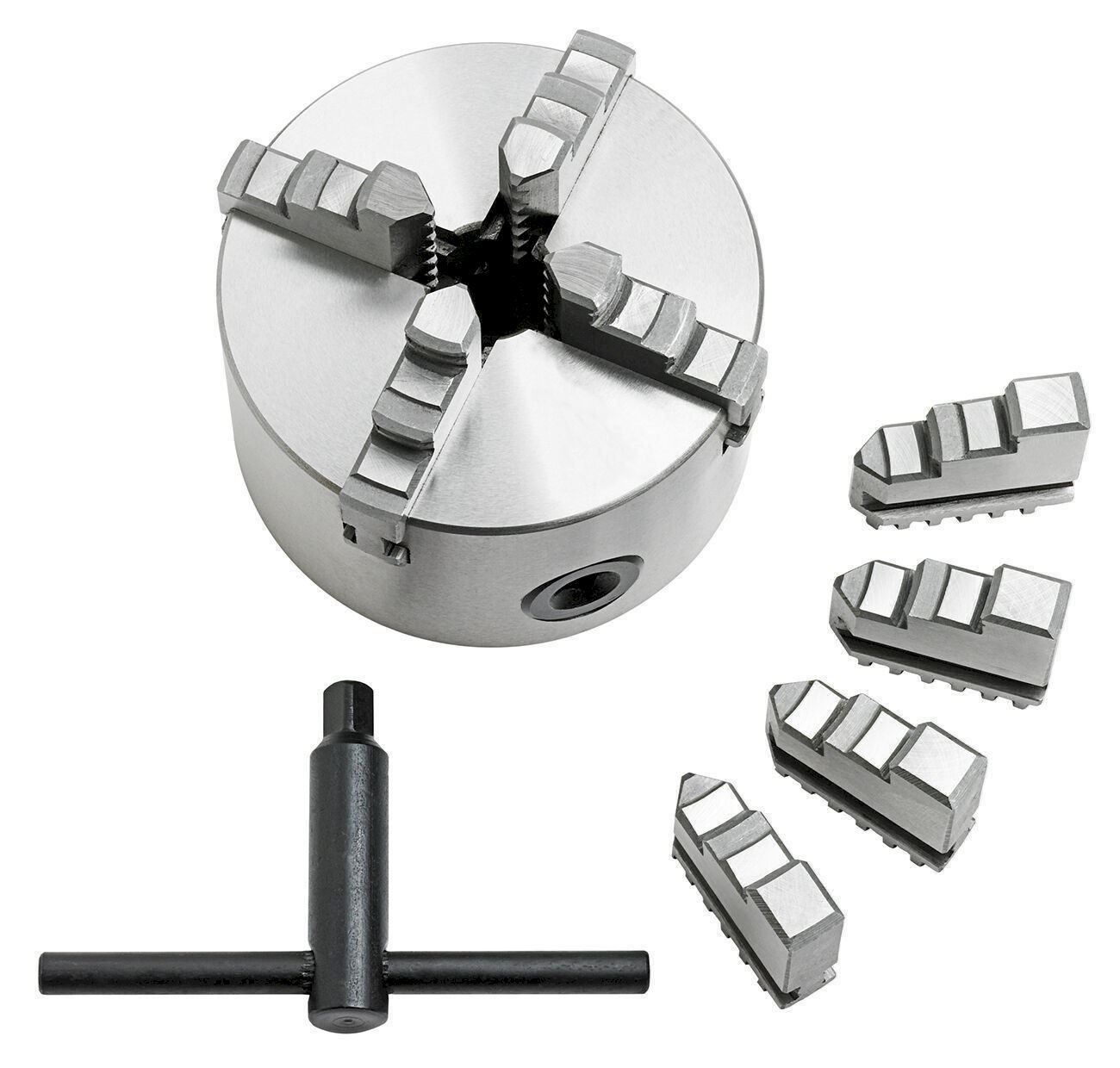

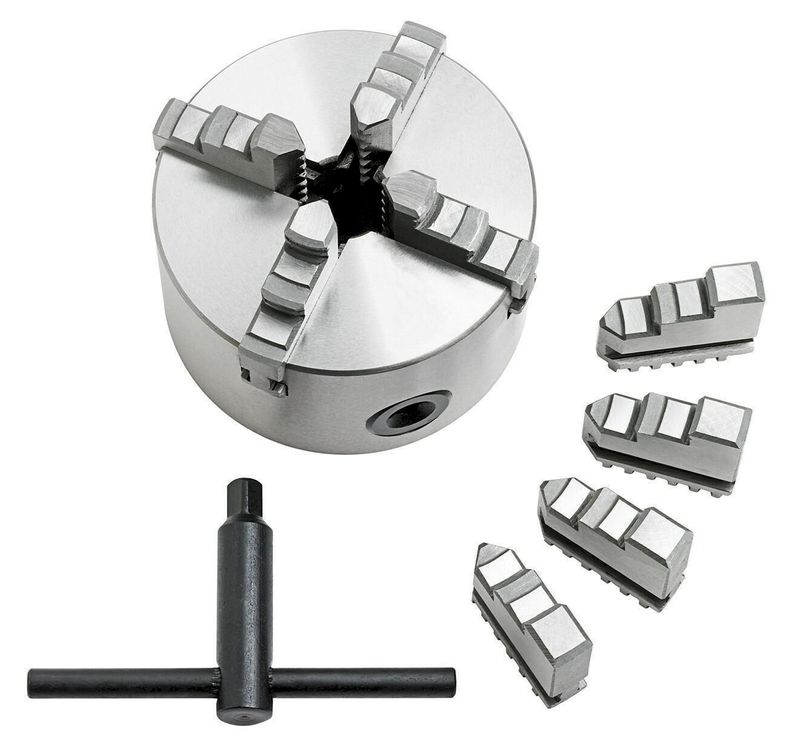

WABECO 4 Backenfutter 80 mm Vierbackenfutter Drehbankfutter 10728
4-Backen Drehbankfutter 80 mm
- zentrisch spannend
- ohne Befestigungsflansch
- Lieferumfang Dreh- und Bohrbacken Spannschlüssel und Befestigungsschrauben
Technische Daten

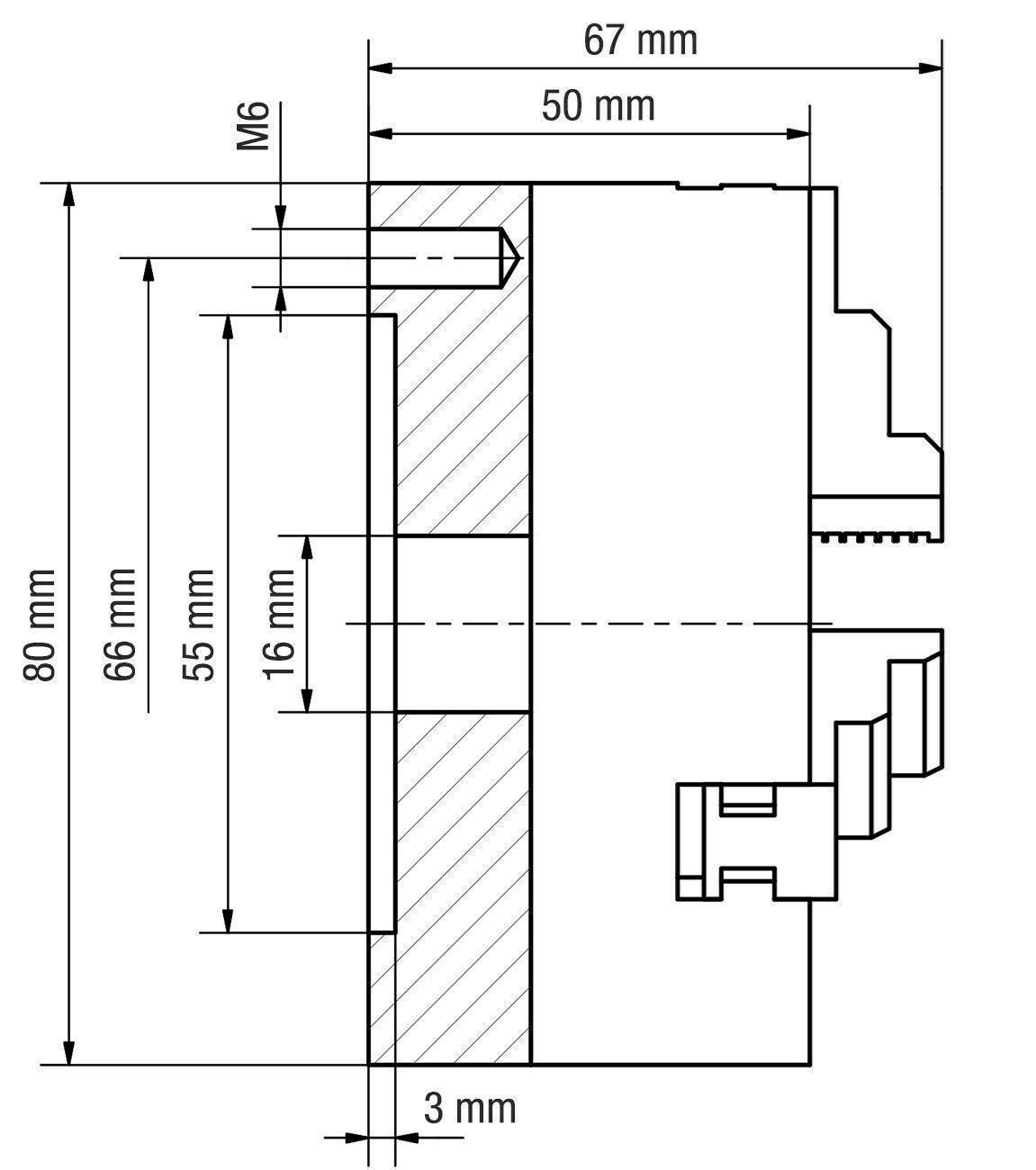

Gesamt Ø 80 mm Spann Ø 3,5 - 67 mm max Drehzahl 4000 U/min Durchlass 16 mm Zylindrische Innenpassung 55 mm Teilkreis Ø 66 mm Anzahl Bohrungen 3x M6 Gesamthöhe mit Backen 67 mm Gesamthöhe ohne Backen 50 mm Das 4-Backenfutter- dient zum Spannen quadratischer Werkstücke zentrisch zur Spindelnase.
- Versuchen Sie nicht, Werkstücke, die über dem zulässigen Spannbereich liegen zu spannen. Die Spannkraft ist dann zu gering - die Backen können sich lösen
- Der max. angegebene Drehzahlbereich auf dem Drehbankfutter darf nicht überschritten werden
- die Drehbacken und Führungen sind von 1 - 4 nummeriert.
- das Drehbankfutter mit dem Spannschlüssel öffnen, bis sich die Bohrbacken lösen (Reihenfolge: 4, 3, 2, 1).
- die Drehbacken Nr. 1 in die Führung Nr. 1 setzen.
- die Drehbacke Nr. 1 Richtung Futtermittelpunkt drücken und gleichzeitig den Futterschlüssel im Uhrzeigersinn drehen.
- wenn die Planspirale die Drehbacke Nr. 1 erfasst hat, Drehbacke Nr. 2 in die Führung Nr. 2 einsetzen.
- jetzt die Vorgehensweise mit Drehbacke Nr. 2 - Nr. 3 und Nr. 4 wiederholen.
- anschließend mit Augenschein die Positionen der Drehbacken prüfen. Diese müssen zentrisch zusammenstoßen.
- Wenn Sie anschließend wieder mit Bohrbacken arbeiten wollen, wiederholt sich der Vorgang in gleicher Reihenfolge.
- Dreibacken-Drehbankfutter: Erst Backen 1, dann 2, dann 3, dann 4
)
