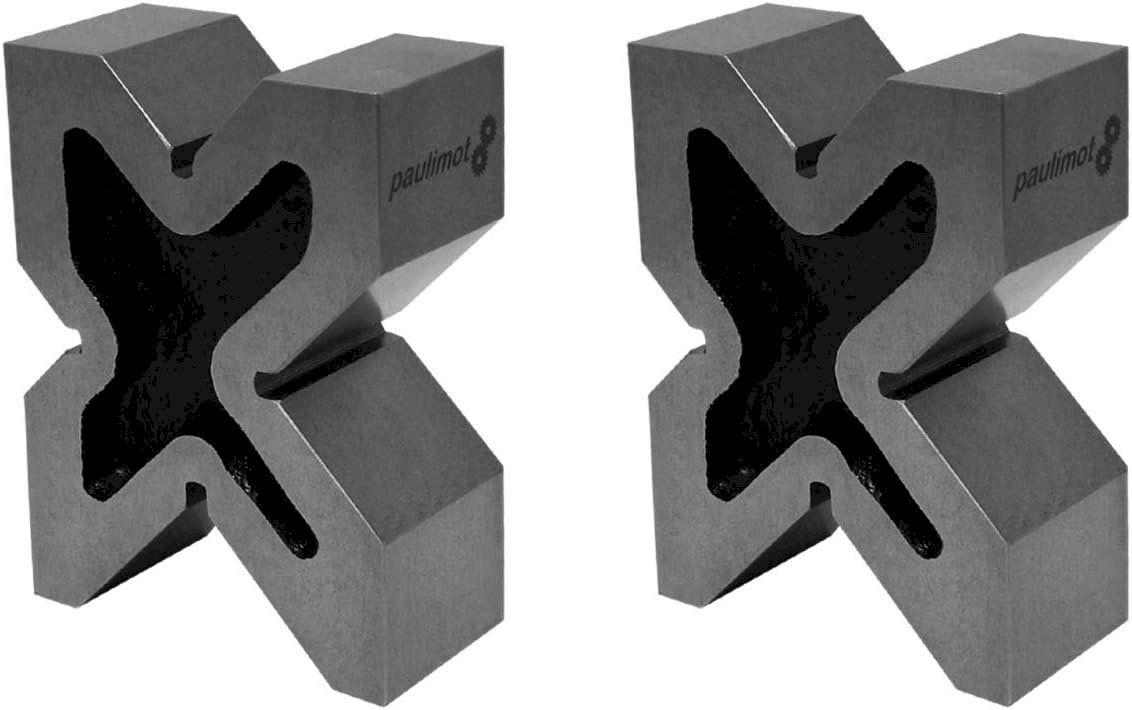

PAULIMOT Vierfach-Prismen-Paar 95x71x36mm
Jedes Prisma verfügt über vier eingefräste V-Nuten mit 90°-Winkel zum Spannen von Rundmaterial. Die maximale Höhendifferenz der beiden Prismen liegt bei 0,005 mm.
Durch die vier verschieden großen Prismen können Wellen bzw. Rundmaterialien von 5 bis 70 mm aufgespannt werden.
Die Parallelität gegenüberliegender Auflageflächen, die Parallelität und die Rechtwinkligkeit der V-Nuten in Bezug auf alle Oberflächen und die Rechtwinkligkeit der angrenzenden Außenflächen beträgt max. 0,01 mm. Die Ebenheit der Arbeitsflächen liegt bei max. 0,005 mm.
Das Prismen-Paar ist allseitig präzisionsgeschliffen.
Spezifikationen
Gesamtlänge [mm]: 70
Gesamtbreite [mm]: 35
Gesamthöhe [mm]: 95
Breite der V-Nuten [mm]: 20, 30, 40, 50
Lieferumfang
2 x Vierfach-Prisma
)
