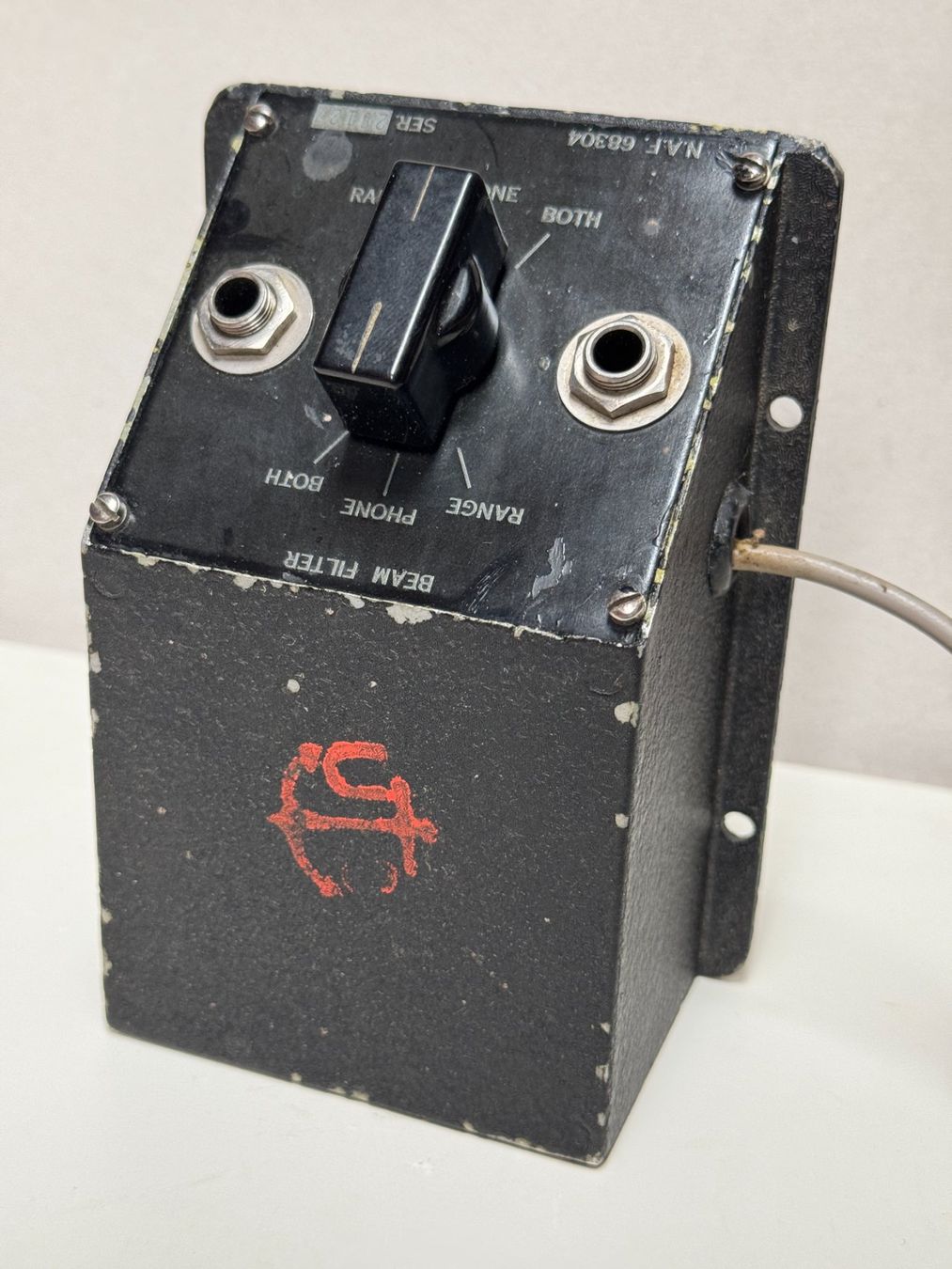

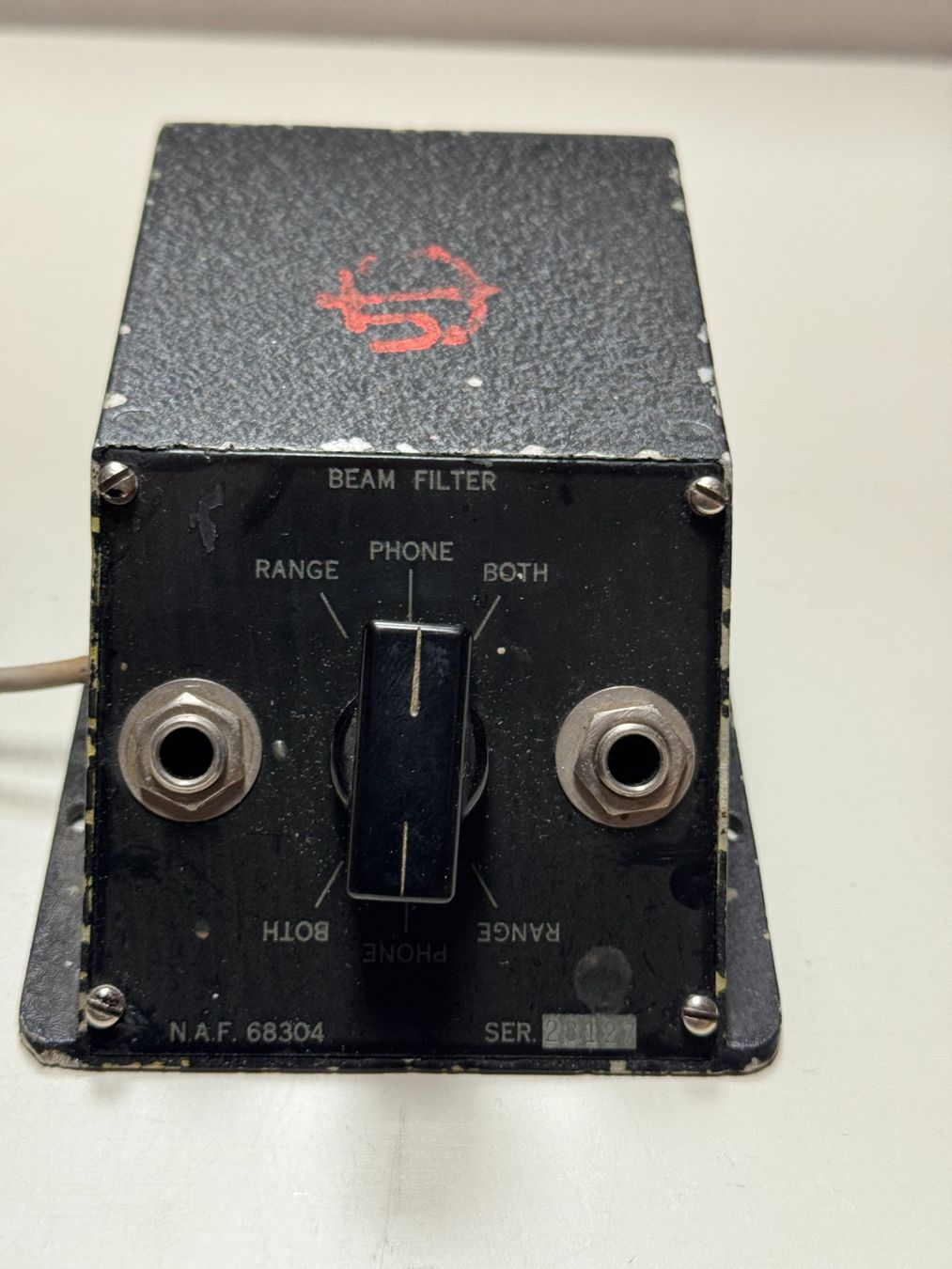

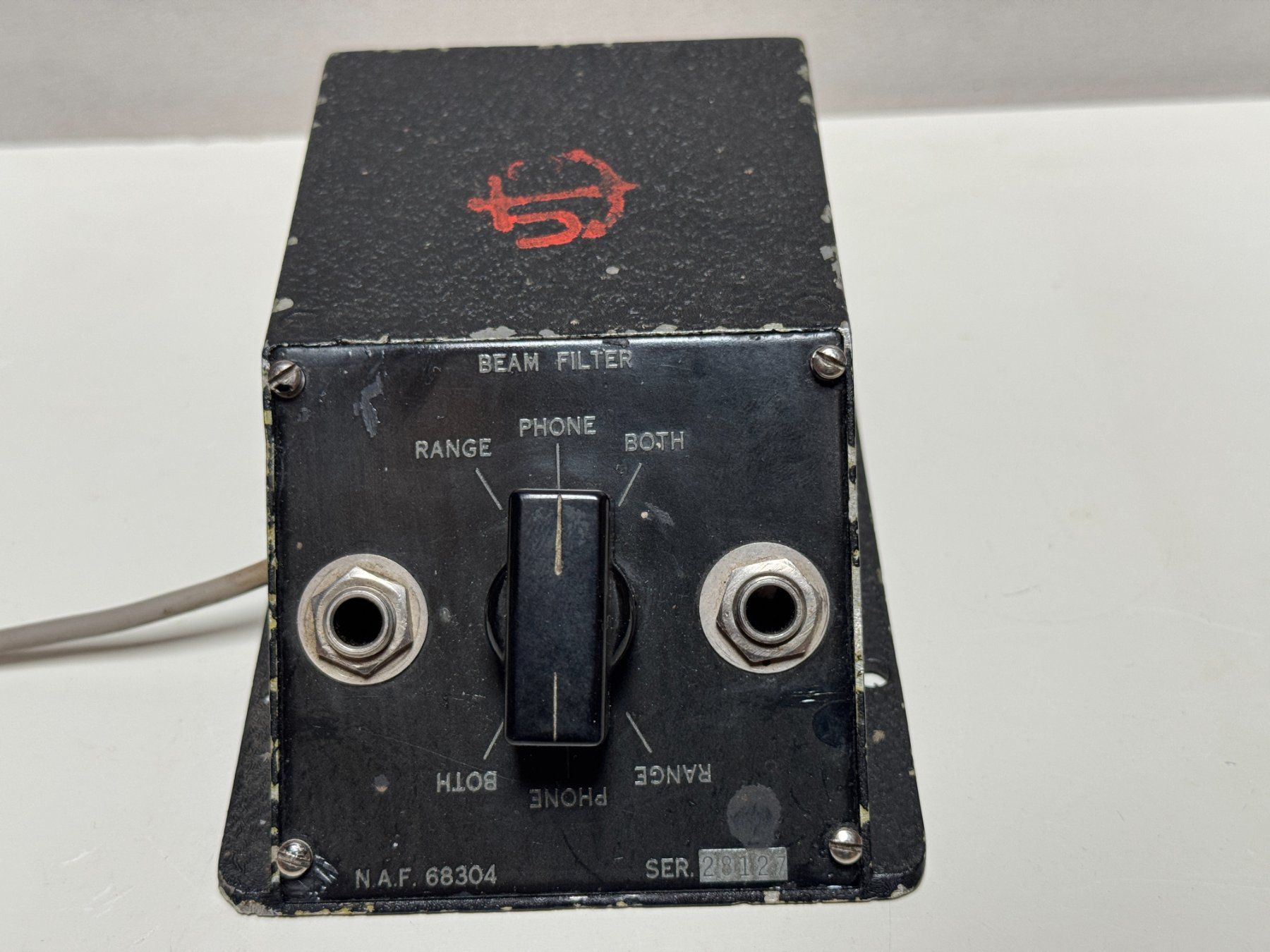

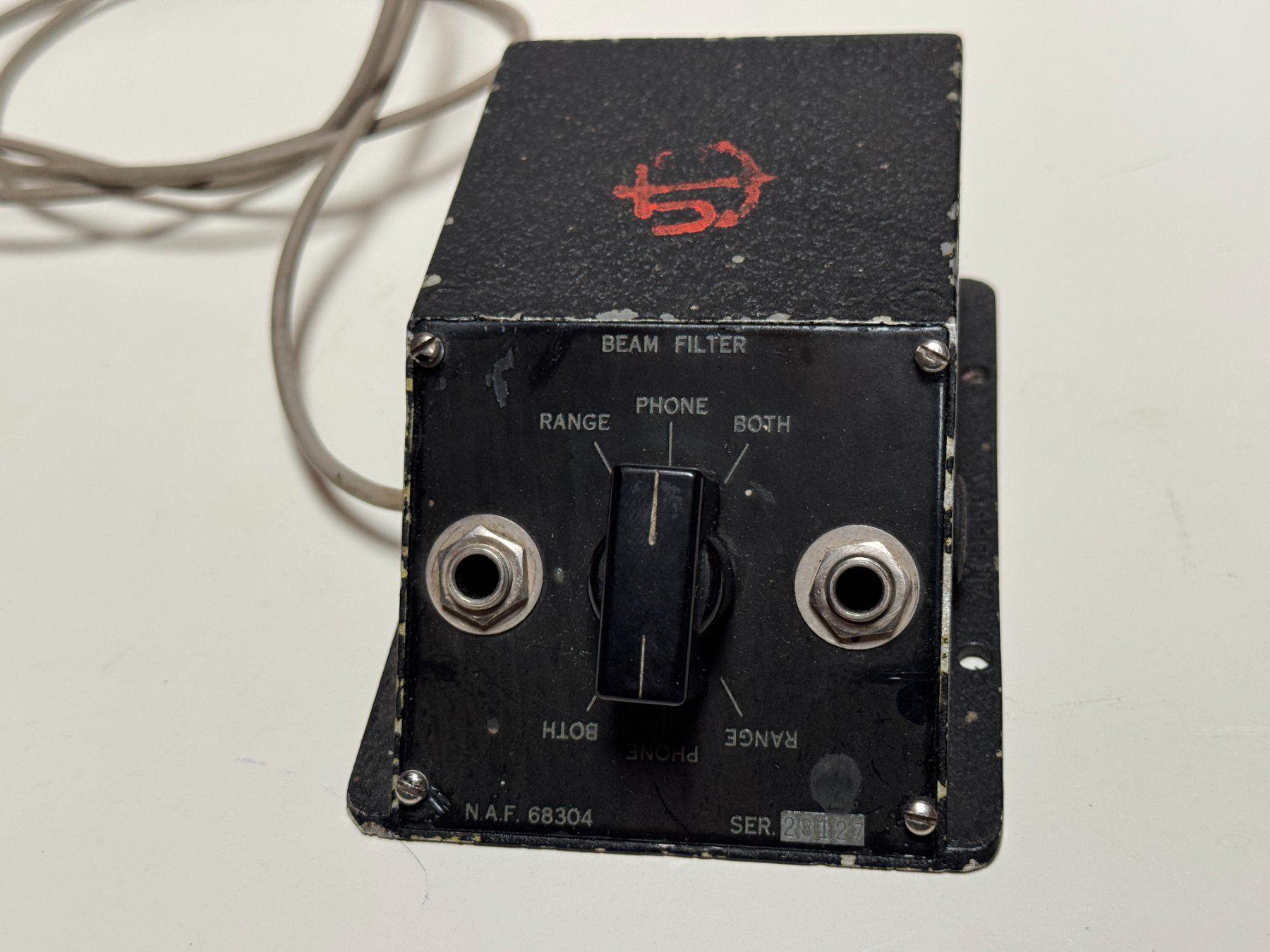

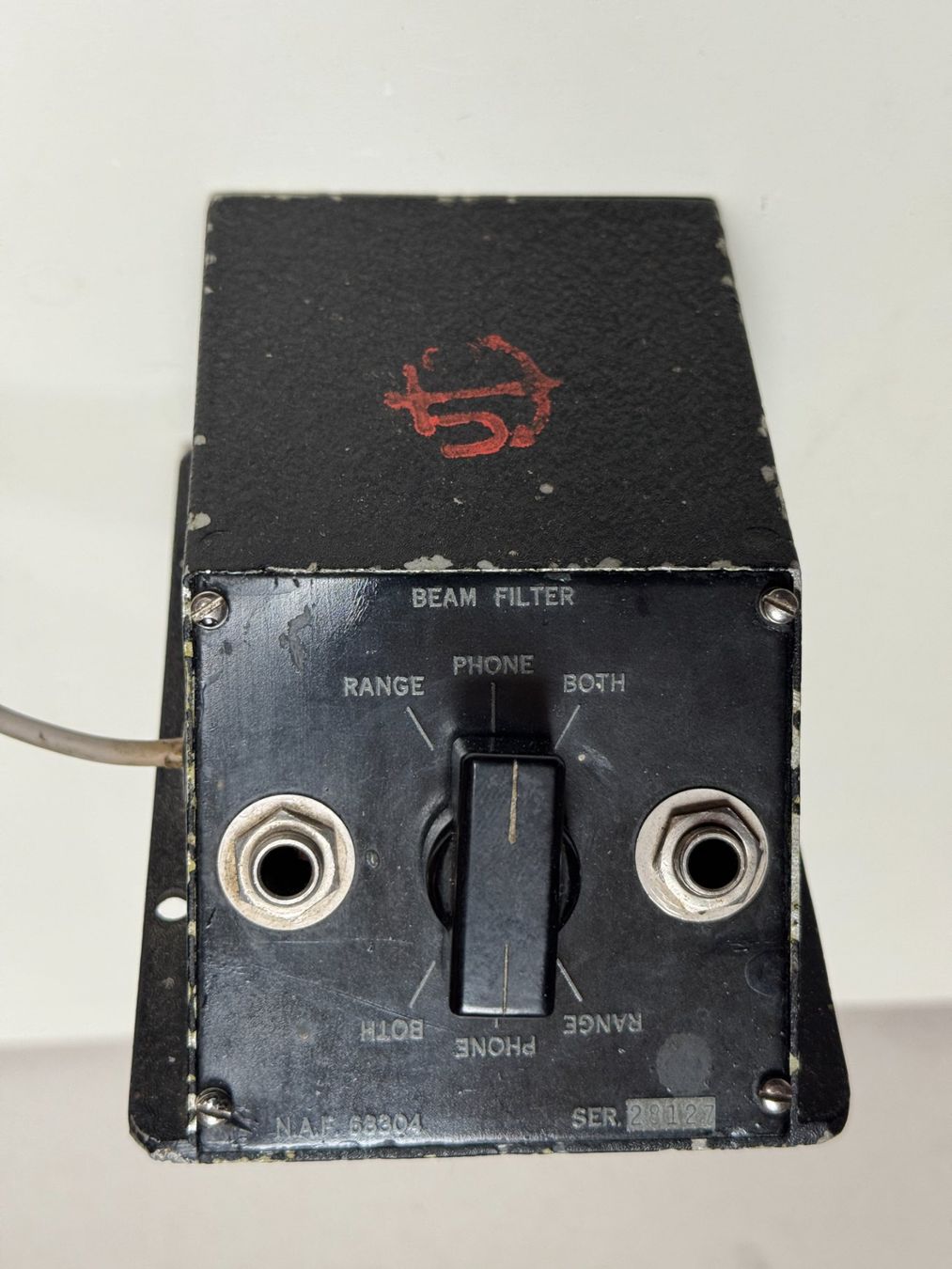

Beam Filter N.A.F. 68304 gemäss Fotos

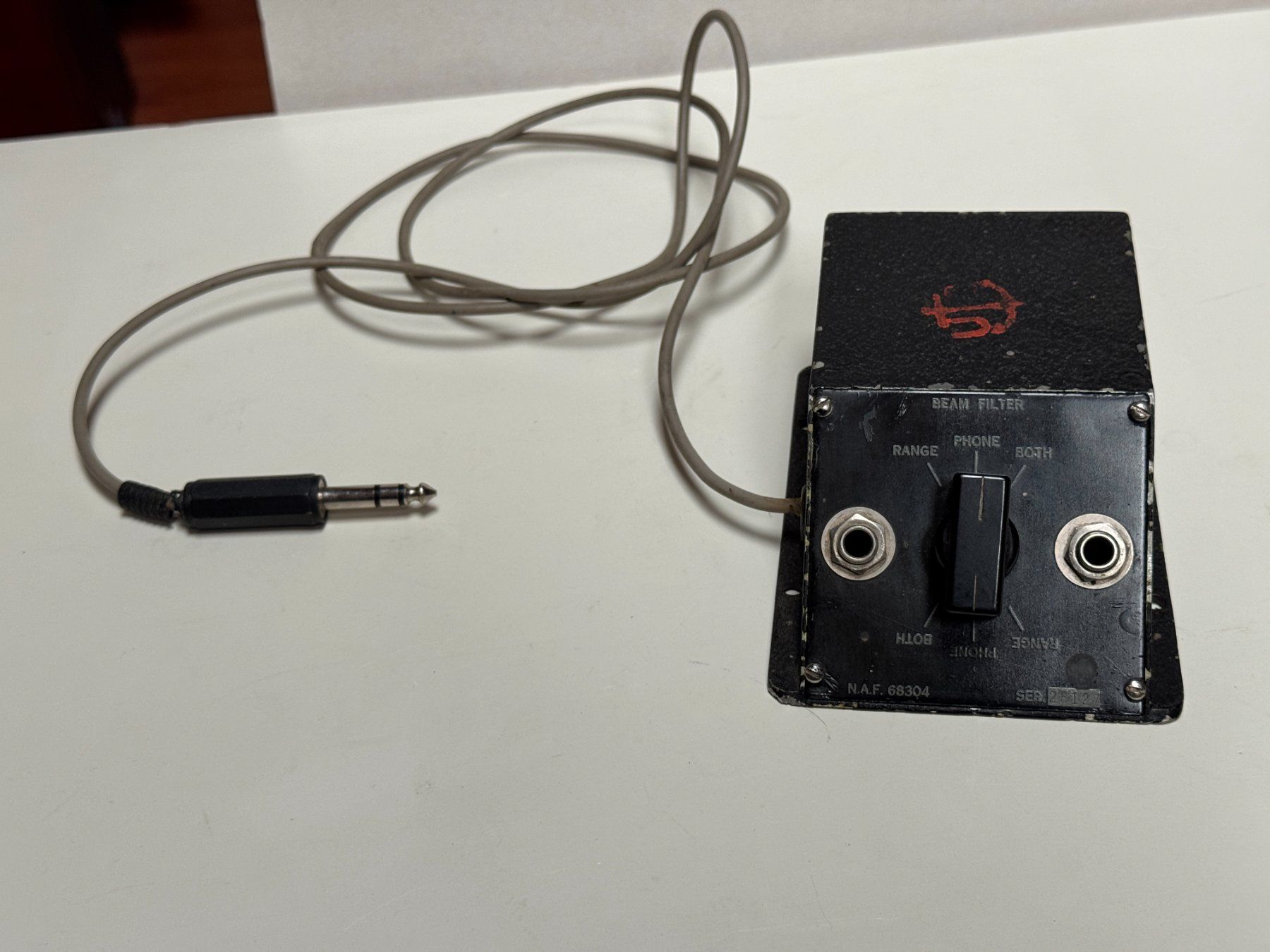

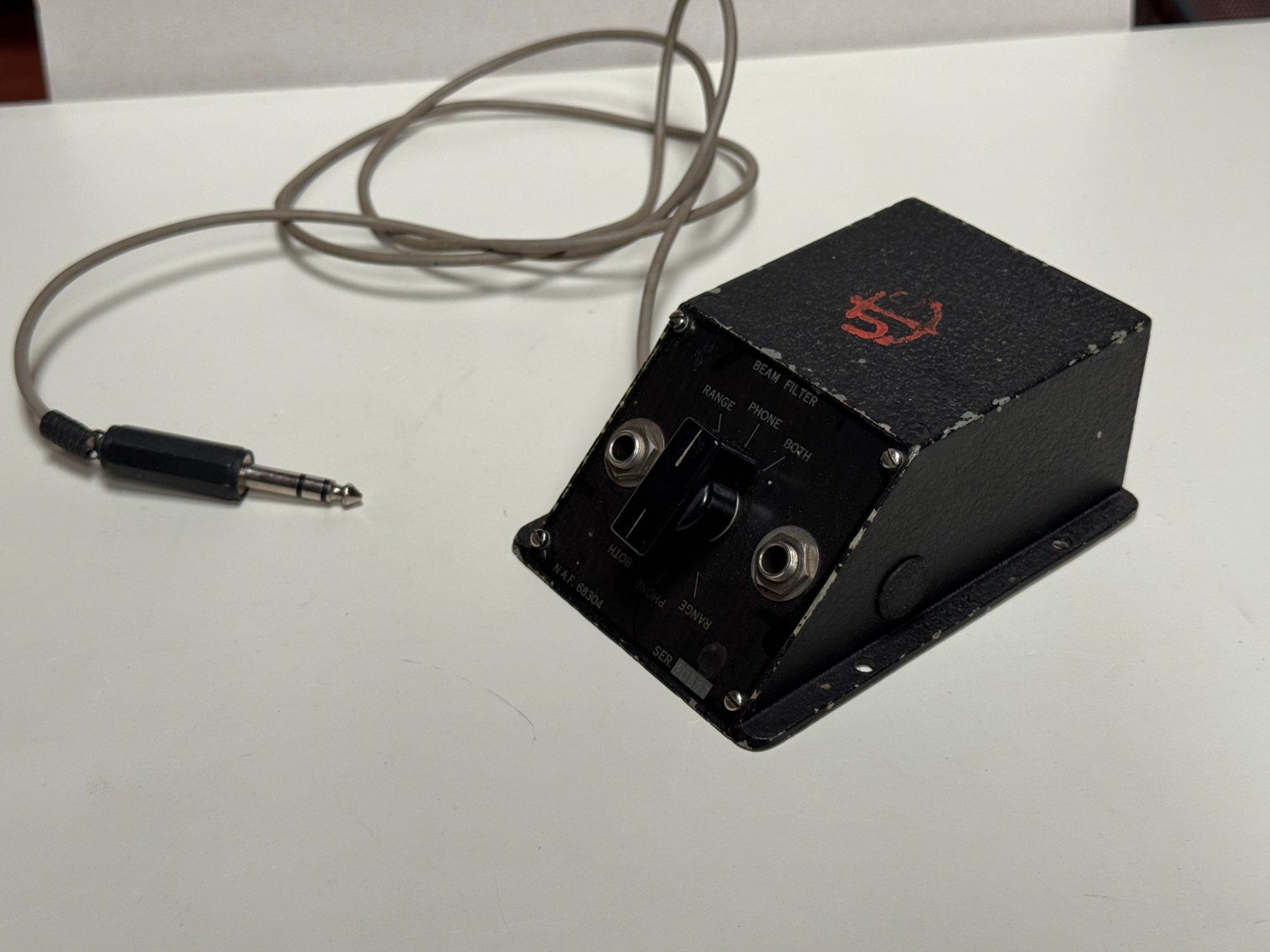

Navigations-Zusatzgerät das zu jeder Bomber-Flugfunkstation im 2. Weltkrieg eingesetzt werden konnte. Das Gerät wird an die Kopfhörerbuchse des Empfängers angeschlossen und die Kopfhörer im Gerät eingesteckt.

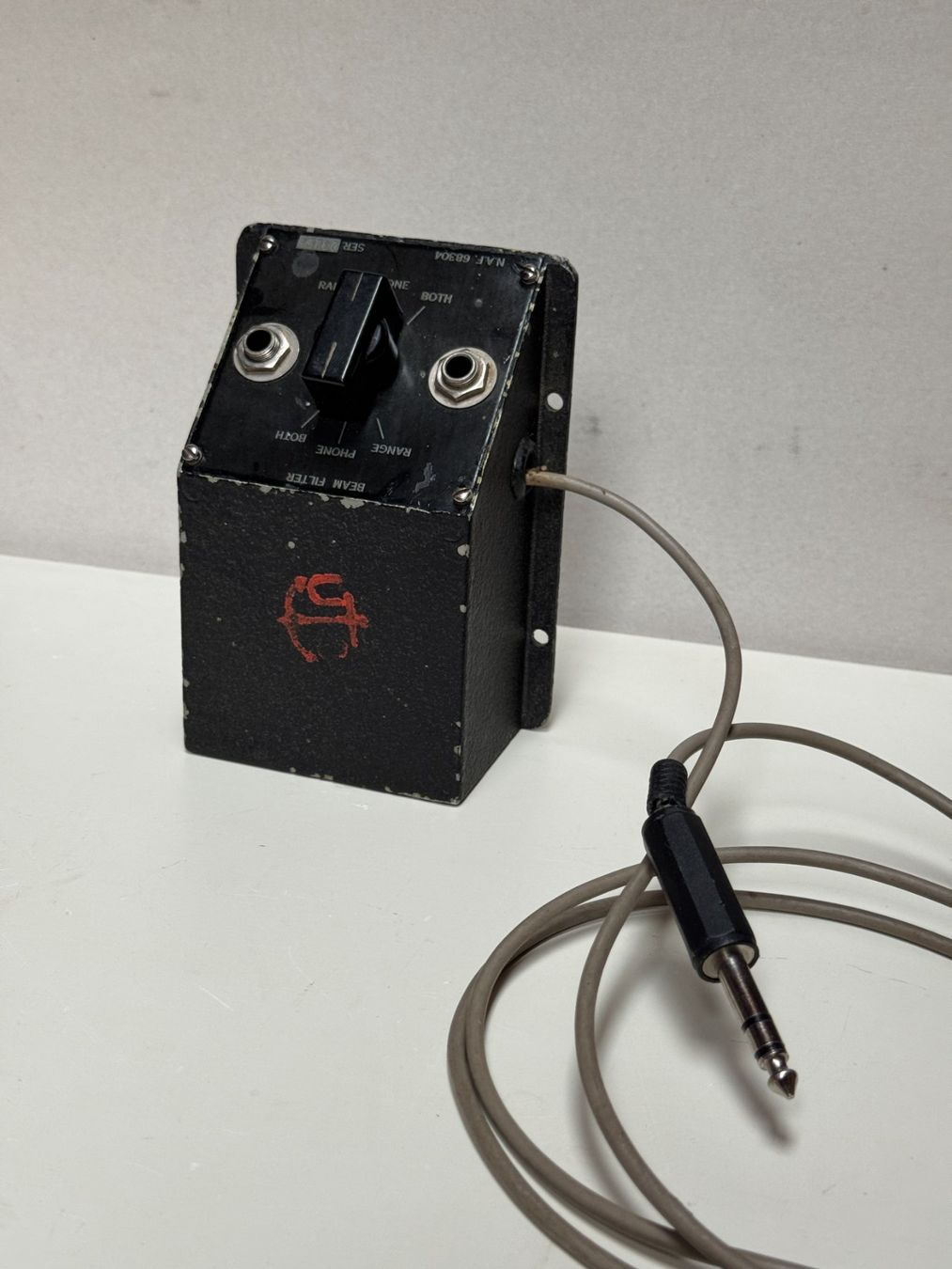

Die Montage kann horizontal oder Vertikal erfolgen (darum die doppelte Beschriftung)
Grösse: 130 x 95 x 55 mm
Ungeprüft
Kein Versand ins Ausland
Funktionsbeschreibung aus dem Internet:
NAF 68304 Audiofilter (Strahlenfilter) – Navy Radio WWII.
Dies ist ein 1020Hz-Audiofilter, der in Serie mit einem Headset verwendet werden kann und speziell für den Empfang von CW geeignet ist. Von den 1930er Jahren bis weit in die 50er Jahre war die gebräuchlichste Funknavigationshilfe für Flugzeuge die A-N Range, auch bekannt als Adcock Range. Um sich zu orientieren, stellte man ein Funksignal mit niedriger Frequenz (200–400 kHz) ein und navigierte dorthin, indem man auf den "A"-(dit-dah)-Ton achtete, was bedeutete, dass man rechts von der Station war und nach links gehen musste, oder auf den "N"-(dah-dit)-Ton, was bedeutete, dass man links von der Station war und nach rechts kommen musste. Wenn ein gleichmäßiger Ton zu hören war, war man "auf dem Strahl". Die Töne wurden auf 1020 Hz moduliert, und der Strahlfilter leitet diese Frequenz nur an das Headset weiter, wodurch die Ablenkungen durch statischen oder Sprachverkehr vermieden werden.

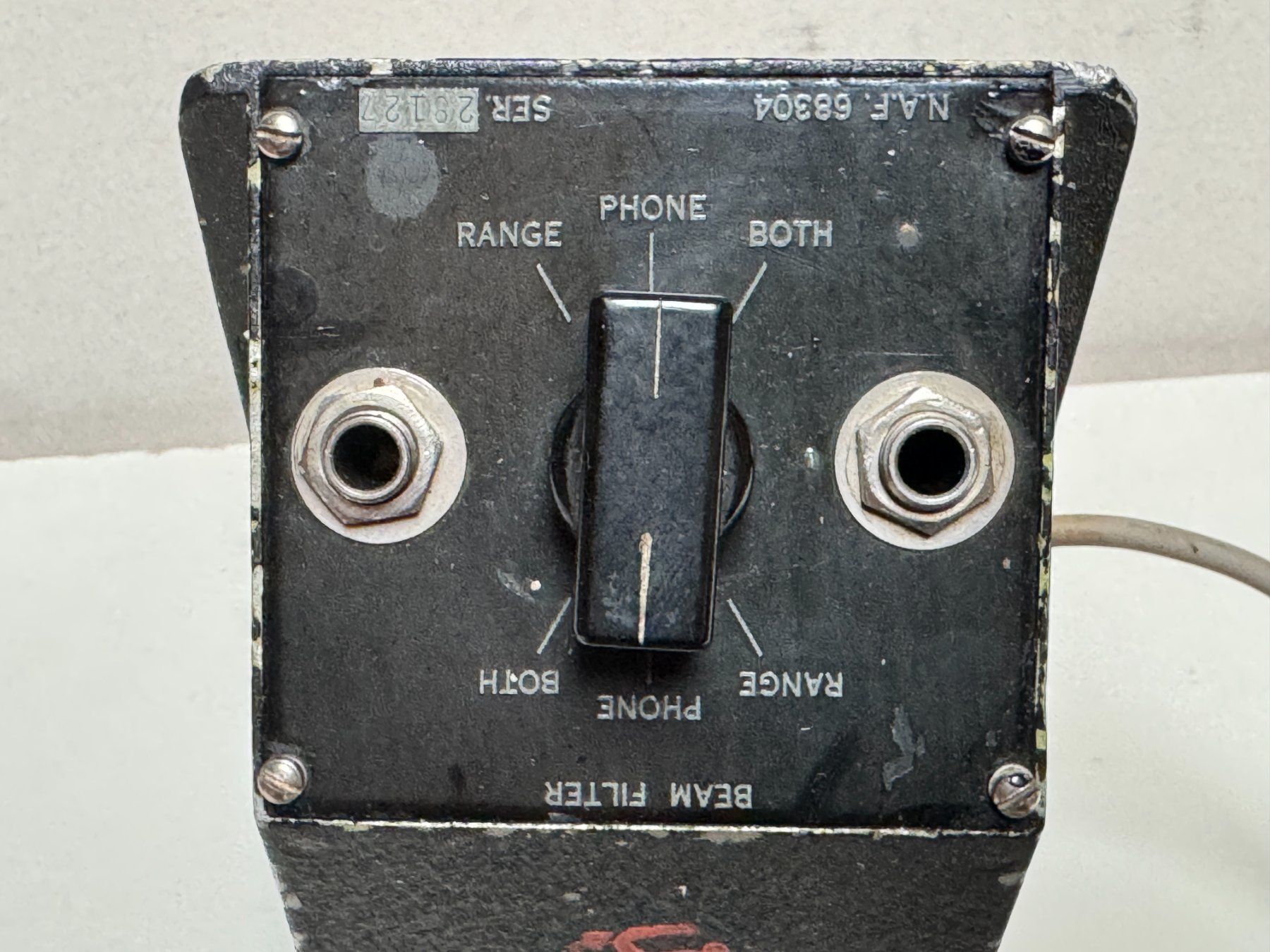

Der Schalter hat 3 Positionen:
· RANGE, nur der CW Ton auf Kopfhörer (reine Navigation)
· PHONE, nur Voice auf Kopfhörer
· BOTH, beide auf den Kopfhörer (Voice und Navigation)
)
