Zeitverzögerungsmodul mit einstellbarer Abschaltung
Dieses Timermodul schaltet einen angeschlossenen Verbraucher auf Tastendruck ein und nach Ablauf der eingestellten Zeit automatisch wieder aus.
Die Einschaltdauer lässt sich zwischen 0 und 150 Sekunden einstellen.
Ideal für zeitgesteuerte Beleuchtungen, Signale und weitere Anwendungen im Modellbau und in der Elektronik.
Technische Daten
- Betriebsspannung: 5–12 V DC (Gleichspannung)
- Einstellbare Einschaltdauer: 0–150 Sekunden

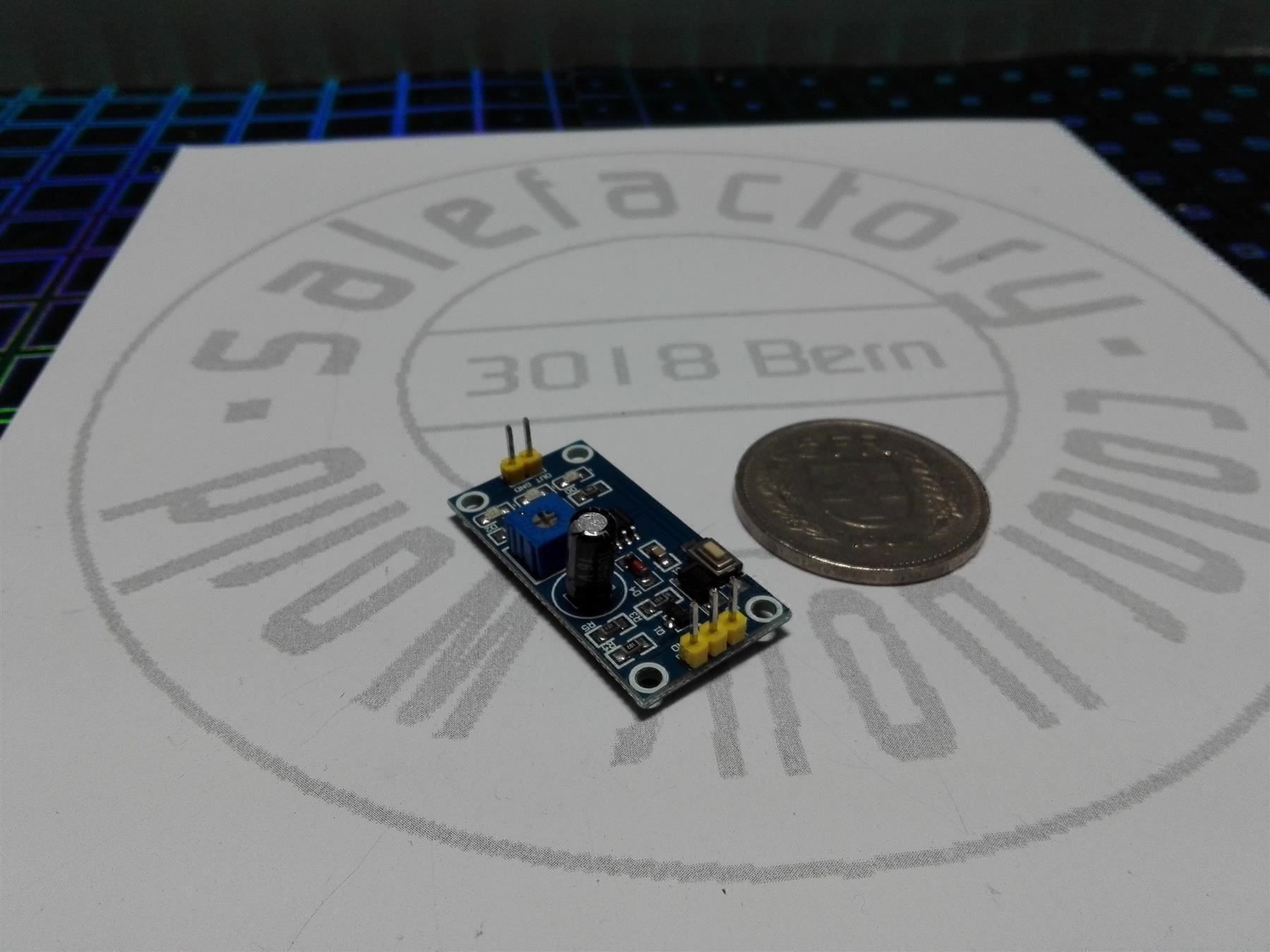

- Abmessungen: 40 × 20 × 14 mm (L × B × H)
- 4 Befestigungslöcher auf der Platine
- Integrierter Taster zur Auslösung
- Anschlussmöglichkeit für externen Taster oder Reed-Kontakt

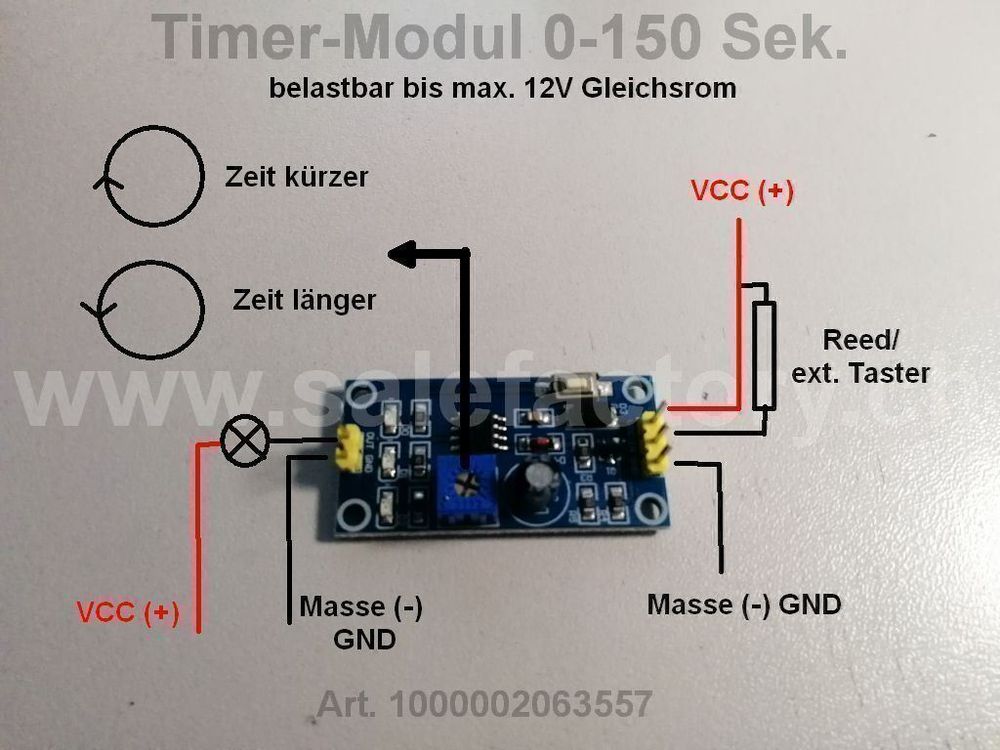

Anschlüsse – Eingangsseite (3 Pins)
- VCC: Plus (+)
- GND: Minus (−)
- IN: Steuereingang für externen Taster oder Reed-Kontakt
Der externe Taster beziehungsweise Reed-Kontakt wird zwischen IN und VCC angeschlossen.
Anschlüsse – Ausgangsseite (2 Pins)
- OUT: Geschalteter Pluspol (+)
- GND: Minuspol (−)
Die Ausgangsspannung entspricht der angelegten Versorgungsspannung.
Beispiel: Bei 9 V Eingangsspannung stehen am eingeschalteten Ausgang ebenfalls 9 V zur Verfügung.
Funktionsablauf
Kontroll-LEDs
- D0: Modul angeschlossen und betriebsbereit
- D1: Ausgang ausgeschaltet
- D2: Ausgang eingeschaltet
Anwendungsbeispiele
- Zeitgesteuerte LED-Beleuchtung
- Summer und akustische Signale
- Beleuchtungseffekte auf Modellbahnanlagen
- Ansteuerung geeigneter externer Schaltmodule
Wichtige Hinweise
Nur für Gleichspannung von 5–12 V geeignet.
Angeschlossene LEDs benötigen eine passende Strombegrenzung beziehungsweise einen geeigneten Vorwiderstand.
Die zulässige Ausgangsbelastung des Moduls darf nicht überschritten werden.
Preis und Lieferumfang
Der Preis gilt für ein Timermodul.
