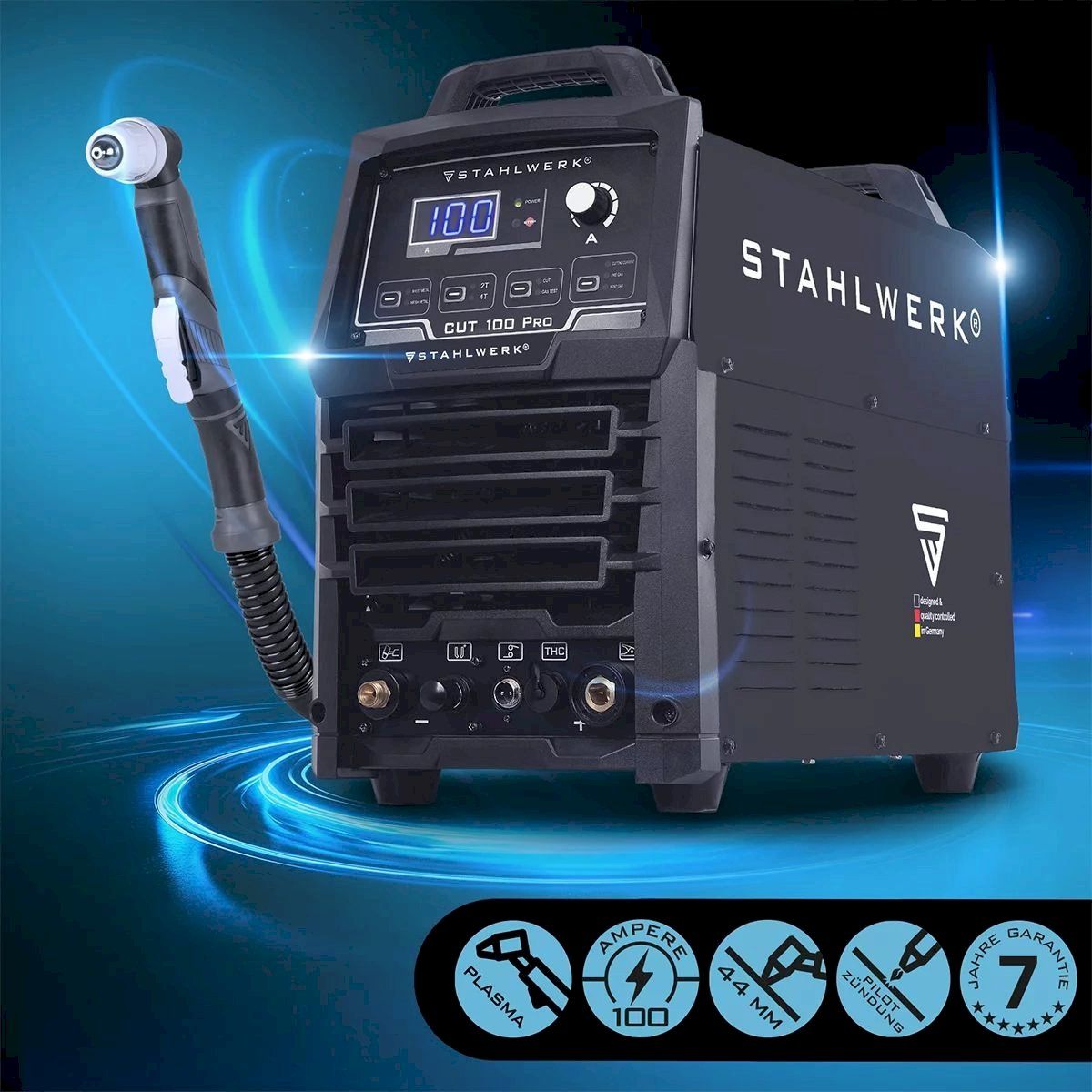

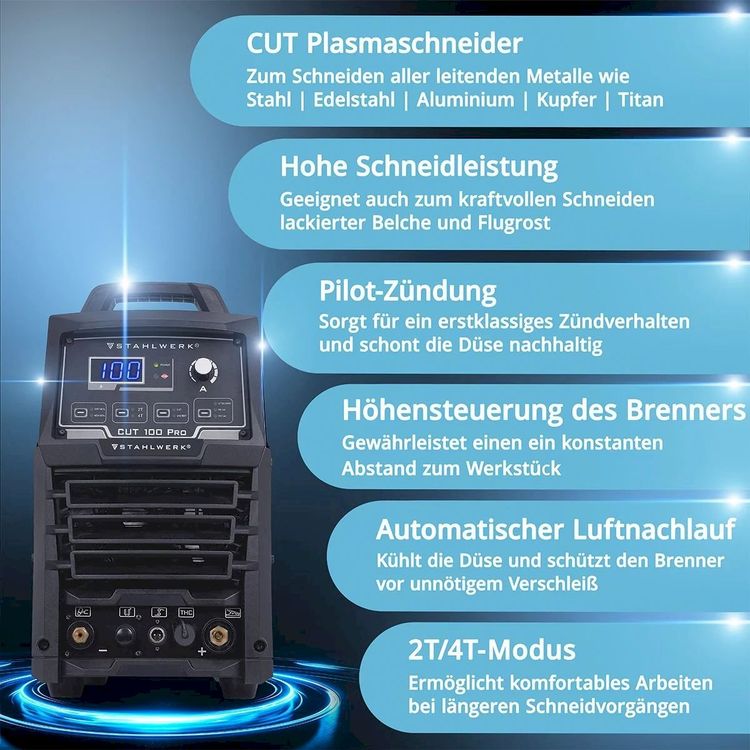

STAHLWERK CUT 100 Pro Inverter-Plasmaschneider 100A Basispaket
Der leistungsstarke STAHLWERK CUT 100 Pro Plasmaschneider mit 2T/4T-Modus liefert kraftvolle 100 Ampere und verfügt über eine präzise Hochfrequenz (HF) Pilotzündung für ein erstklassiges Zündverhalten.
Die Schneidleistung beträgt materialabhängig bis zu 44 mm (Baustahl ST37 bis 44 mm, V2A oder V4A bis 32 mm, Aluminium bis 27 mm).
Der Plasmacutter eignet sich neben den gängigen leitenden Metallen ebenfalls für lackierte Bleche und Flugrost.
Der Schneidstrom lässt sich stufenlos von 20 bis 100 Ampere einstellen.
Auf einem übersichtlichen Bedienfeld lassen sich alle Parameter einfach ablesen.
Die verschiedenen Werte lassen sich intuitiv schnell einstellen.
Das kompakte Gerät verfügt über Smartkühlung und Überhitzungsschutz und ist mit lediglich 28,7 kg leicht zu transportieren.
Als weiteres Feature hat der Plasmaschneider eine Brennerhöhensteuerung (Torch Height Control) für den Einsatz mit einer CNC-Steuerung.
Über einen 2-poligen THC-Anschluss wird die Lichtbogenspannung gemessen und an die Steuerung übermittelt, um die Brennerhöhe konstant zu halten.
Die CUT 100 Pro verfügt außerdem über die Betriebsmodi „MESH METAL“ und „SHEET METAL“.
Der Modus „MESH METAL“ ist besonders geeignet für Werkstücke mit Gitterstruktur oder Unterbrechungen, bei denen der Lichtbogen kurzzeitig den Kontakt verlieren kann.
Der Modus „SHEET METAL“ empfiehlt sich für durchgängige Bleche, bei denen eine gleichmäßige Schnittführung gewährleistet ist.
Die Luftvor- und -nachströmzeit kann bei dem Gerät individuell eingestellt werden.
Eine längere Nachströmzeit verbessert die Kühlung und trägt somit zur Verlängerung der Lebensdauer der Verschleißteile bei.
Der STAHLWERK CUT 100 Pro Plasmaschneider wird mit einem umfangreichen Zubehörpaket ausgeliefert.
Gerätefunktionen & Komponenten
- Plasma / CUT - Mittels Strom wird ein Plasmastrahl erzeugt, der das Material aufschmilzt, welches dann mit Druckluft abgetragen wird. So lassen sich mühelos alle leitenden Metalle wie z.B. Normstahl, Edelstahl, Kupfer, Aluminium, Titan u.v.m. präzise schneiden.
- Schnittstärke - Trennschnitte sind materialabhängig bis zu 44 mm möglich. Baustahl ST37 bis 44 mm, V2A oder V4A bis 32 mm, Aluminium bis 27 mm.

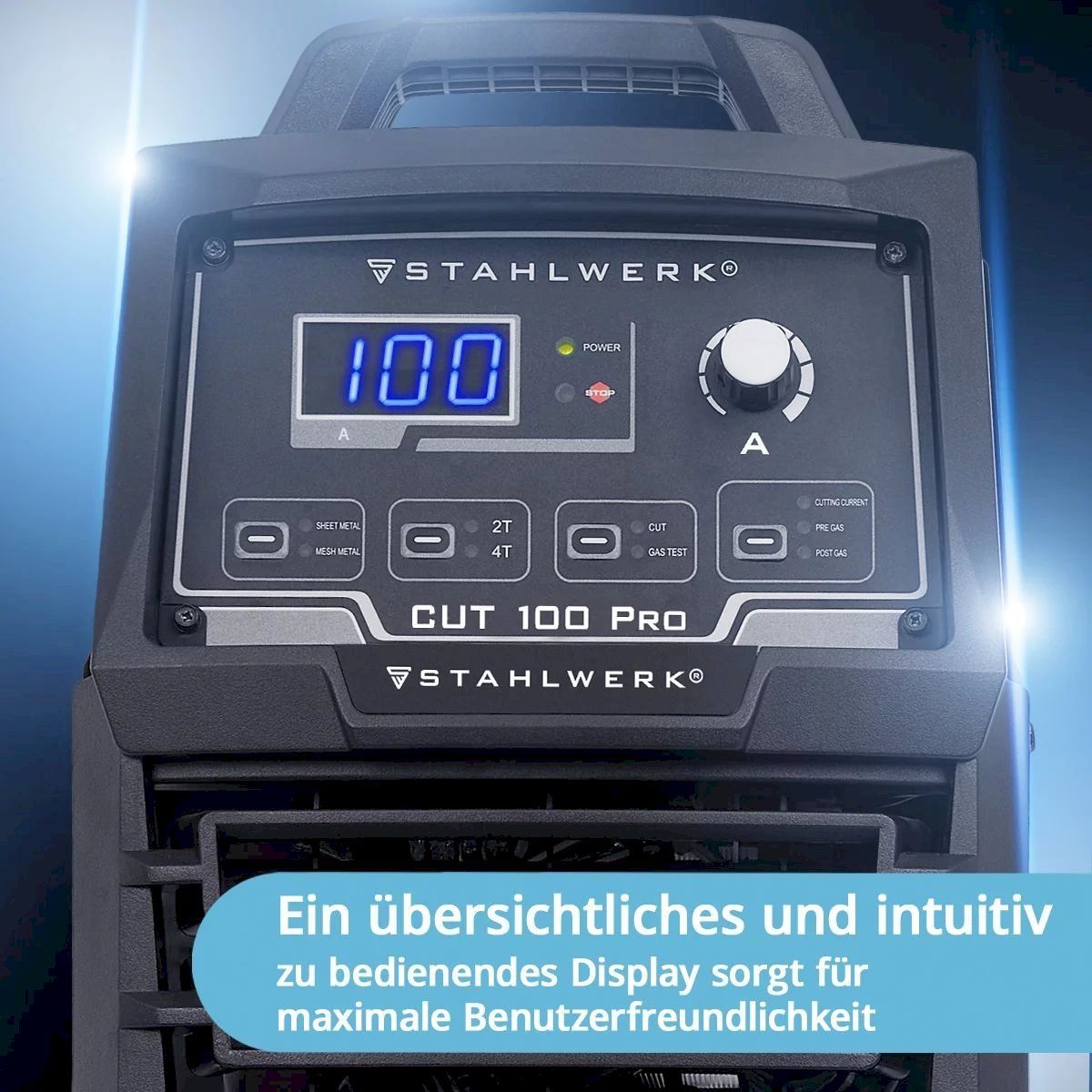

- Auf einem übersichtlichen Bedienfeld lassen sich alle Parameter einfach ablesen. Die verschiedenen Werte lassen sich intuitiv schnell einstellen.
- Pilotzündung - Hochfrequenz (HF) Pilotzündung für ein erstklassiges Zündverhalten. Kein Kontakt mit dem Werkstück nötig! Die Pilotflamme stellt den Lichtbogen her. Dieser Brenner kann mit einem, im Lieferumfang enthaltenen, Abstandshalter betrieben werden.
- Schneidstrom - Stufenlose Einstellung von 20 bis 100 A.
- Betriebsmodus „MESH METAL“ - ist besonders geeignet für Werkstücke mit Gitterstruktur oder Unterbrechungen, bei denen der Lichtbogen kurzzeitig den Kontakt verlieren kann.
- Betriebsmodus „SHEET METAL“ - empfiehlt sich für durchgängige Bleche, bei denen eine gleichmäßige Schnittführung gewährleistet ist.
- Einstellung der Pre-Flow- und Post-Flow - Mit dieser Funktion kann die Luftvor- und -nachströmzeit individuell eingestellt werden.
- 2T/4T - bestimmt die Steuerung der Betriebsart und bietet erweiterte Kontrolle über den Stromverlauf. Im 2T Modus bleibt die Hochfrequenzzündung (HF) solange aktiv, bis der Taster am Brenner losgelassen wird. Im 4T Modus wird nach einmaligem Drücken und Loslassen des Tasters der Lichtbogen gezündet. Nach erneutem Drücken und Loslassen wird die Zündung beendet.
Geräteeigenschaften & Vorteile
- IGBT Technologie - Neuste und modernste Transistoren Technologie ermöglicht Hochleistung beim Schweißen! Kein Trafo, kein MOSFET, modernste IGBT!

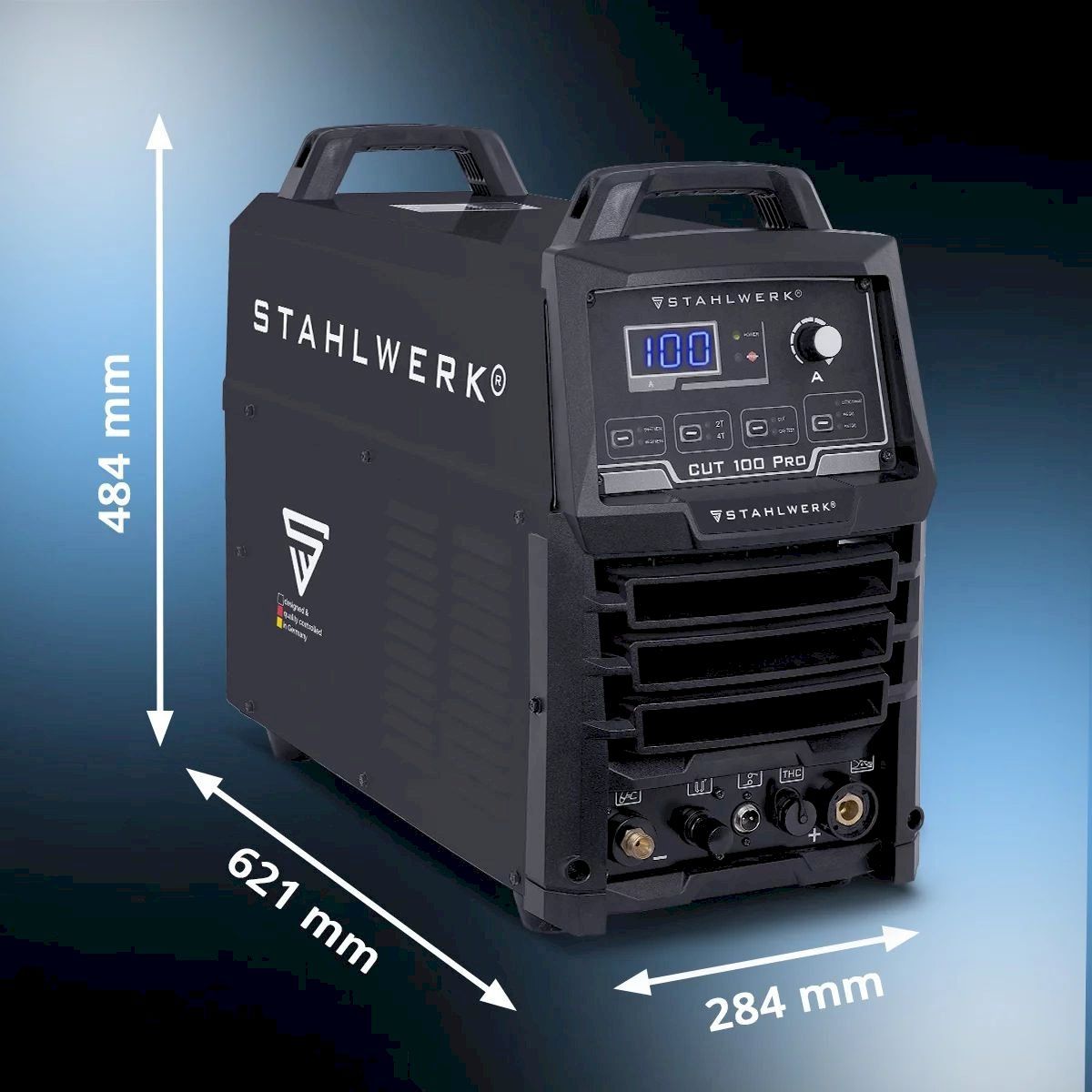

- Leichte & kompakte Bauweise - Mit nur 28,7 kg Gewicht und Maßen von 621 x 284 x 484 mm ist das Gerät ideal für Schneidarbeiten an jedem Ort. Innovative IGBT Transistoren sparen Platz und Gewicht im Vergleich zur alten MOSFET Technologie. Kein schweres Tragen mehr!
- Höchste Effizienz & Leistung - Dreiphasenwechselstrom (400 V) versorgt das Gerät und erlaubt eine Ausgabeleistung von echten 100 Ampere.
- Smartkühlung & Überhitzungsschutz - Modernste Technologie, ein integrierter Überhitzungsschutz und eine High Performance Kühlung ermöglichen das Abrufen der Maximalleistung.

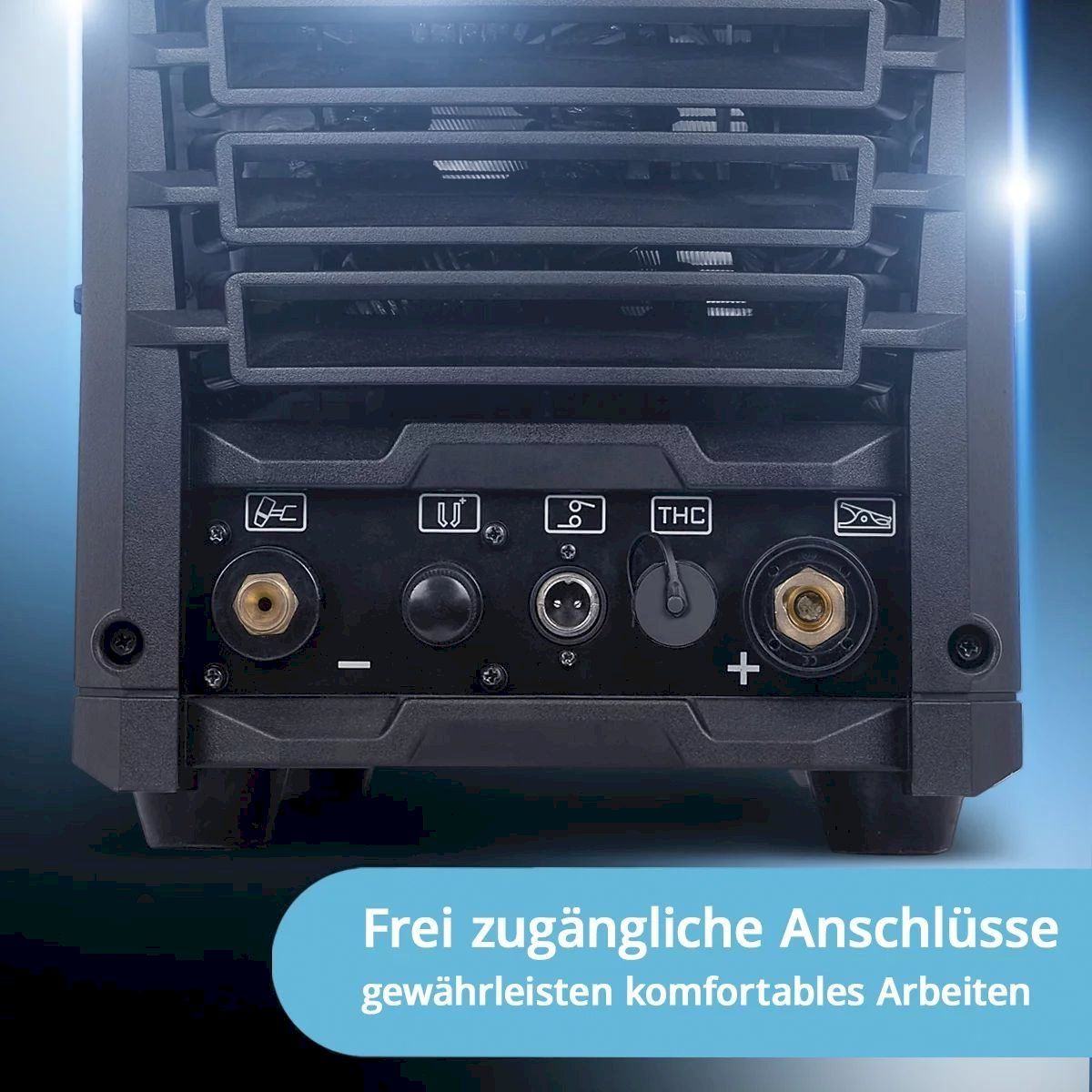

- Höhensteuerung des Brenners (THC) - Der Plasmaschneider CUT 100 Pro ist mit einem 2-poligen Anschluss (THC) für die Brennerhöhensteuerung ausgestattet. Dieser Anschluss ist für das direkte Auslesen der Schneidspannung von einer Brennerhöhensteuerung vorgesehen. Dabei wird die Lichtbogenspannung während des Schneidprozesses gemessen und an die CNC-Steuerung übertragen. Dadurch kann das CNC-System die korrekte Brennerhöhe unabhängig von Schwankungen des Materials oder der Ebenheit der Schneidfläche aufrechterhalten. Auf diese Weise ist jederzeit ein konstanter Abstand zum Werkstück gewährleistet.
Spezifikationen
- Ausgangsstrom: 30-100 A
- Einschaltdauer (40°C): 60% bei 100 A | 100% bei 80 A
- Schutzart: IP21S
- Netzspannung: 400 V AC (+-15%) / 3 Ph
- Netzfrequenz: 50/60 Hz
- Maximaler Netzstrom (I1max): 31,5 A
- Größter effektiver Netzstrom (I1eff): 24,2 A
- Gewicht: 28,7 kg
- Maße L x B x H (mm): 621 x 284 x 484
- Netzanschluss: 5-poliger CEE-Stecker, 400V, 32 A
- Luftdruck: 6 Bar
- Luftdurchfluss: min. 180 L / min
- Normen: IEC 60974-1; EN 60974-10 (Class A)
- WEEE-Reg.-Nr. DE: 85577200
- Zertifiziert durch: SGS Standards Technical Services Co., Ltd

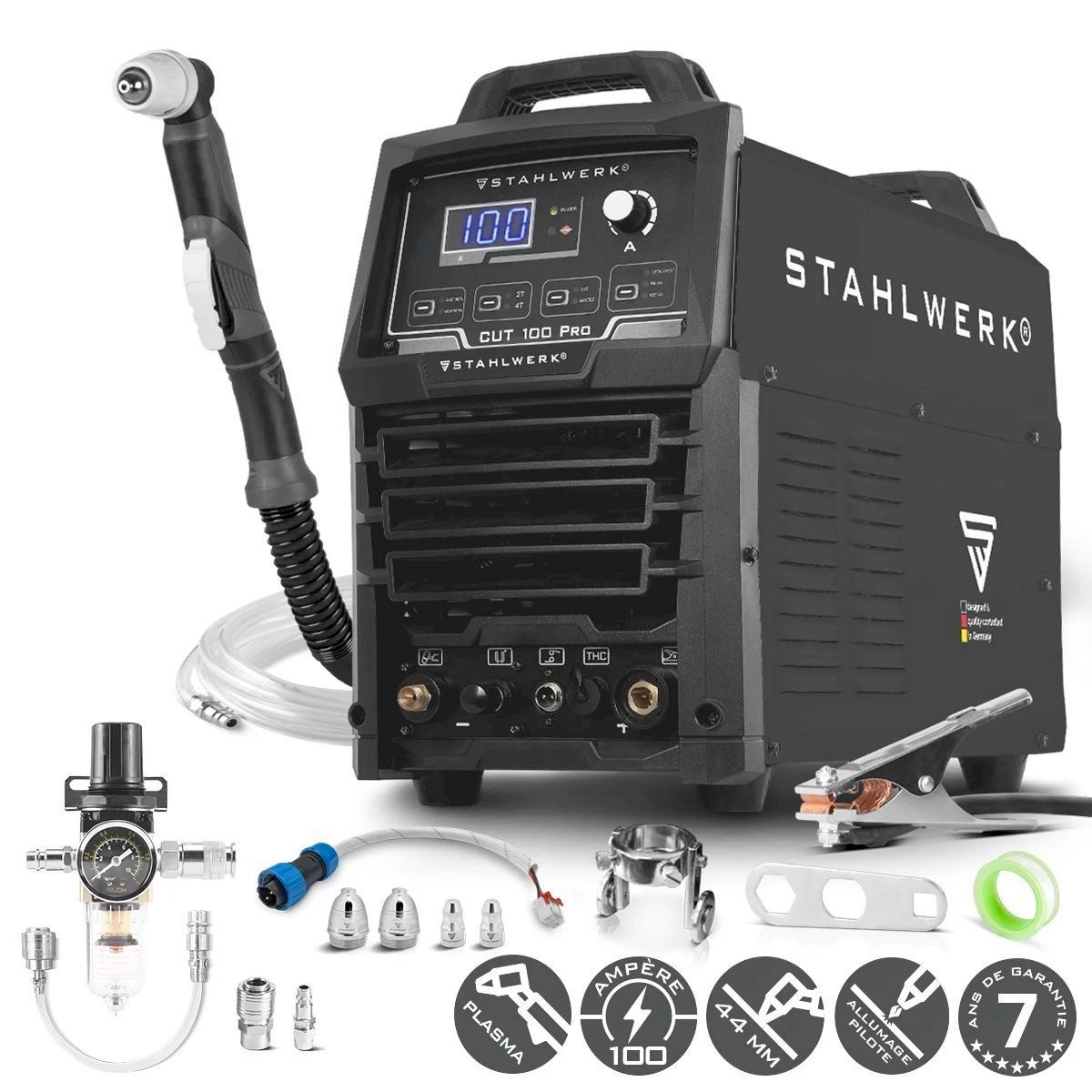

Lieferumfang
- 1 x Plasmaschneider STAHLWERK CUT 100 Pro
- 1 x Profi Plasmaschlauchpaket P-80 5 m
- 1 x THC-Kabel
- 1 x Plasma-Zubehör-Set 3-teilig (bereits auf dem Plasmabrenner vormontiert):
- 1 x Plasmadüse
- 1 x Plasmaelektrode
- 1 x Keramikkappe
- 1 x Massekabel 3 m
- 1 x Führungswagen mit Abstandshalter
- 1 x Wasserabscheider mit Manometer und Snap-on Schnellkupplungen
- 1 x Luftverbindungsschlauch mit Snap-on Schnellkupplung 5 m
- 1 x Verbindungsschlauch mit Snap-on Schnellkupplungen vom Gerät zum Wasserabscheider, inkl. 4 teiligem Anschluss Set
- 1 x Schutzhülle
- 1 x Teflonband
)
