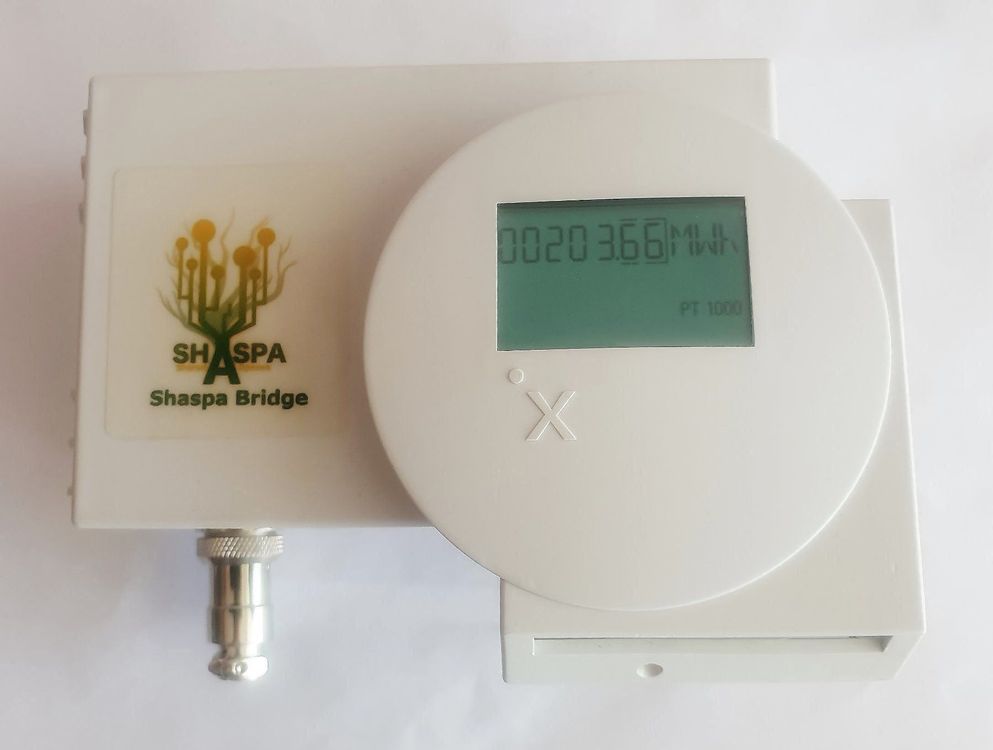

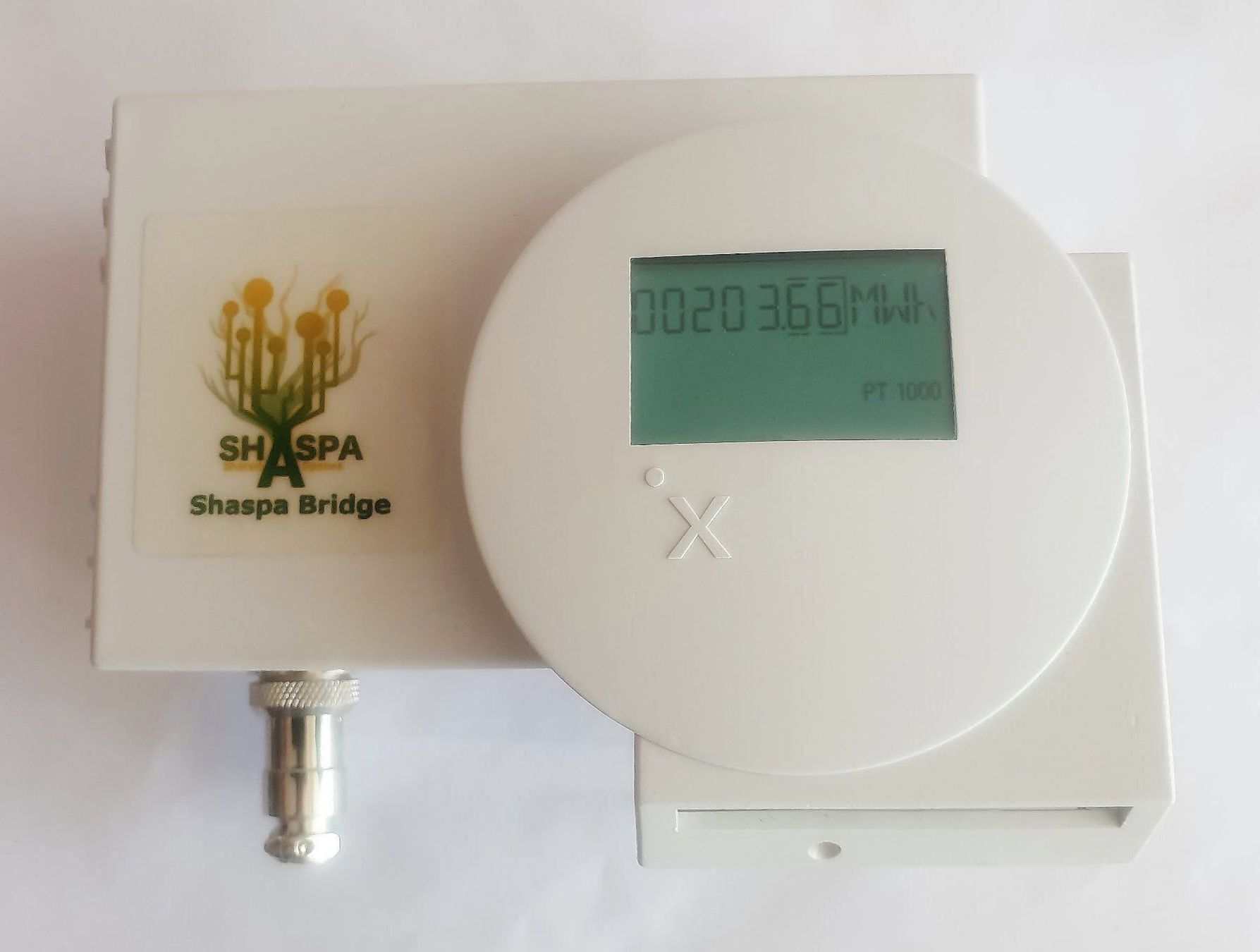

Split-Wärme-/Kälte-/ und Solarzähler

elektronisch mit SmartSlot Schnittstelle 235 - mmx

Split-Wärme-/Kälte-/ und Solarzähler, elektronisch mit SmartSlot

Schnittstelle 235 - mmx

Multifunktional

Ob Verbrauchsmessung von Wärme, Kälte oder Solar, der Splitwärmezähler 235-mmx vereinheitlicht alle Funktionen in einem Gerät, und bietet den höchsten Grad an Unabhängigkeit bei Konzeption und Anwendung.

Die mx Splitrechner sind die idealen Geräte für die moderne, individuelle Wärme-, Kälte- oder Solarverbrauchserfassung. Das modulare System, die problemlose Installation und intelligente Schnittstellen schaffen ein Preis-Leistungs-Verhältnis, das sich sehen lassen kann.

Beschreibung

• Energieversorgung Lithium - Langzeitbatterie

 10 Jahre, Netz 230V / 24V, M-Bus oder Batterie 10 Jahre

• Kommunikationsschnittstelle über Smart Slot

• M-Bus fähig über zusätzliches Modul

• Betonkern - Heizung/Kühlung

• Solar

• 2 Impulseingänge für Wasserzähler (Reed)

• 26-Monats-Speicher

• 7-stellige LCD-Anzeige

• Schutzart IP 54

• Anforderung der PTB und EU - Richtline

Auslesedaten

Seriennummer des Gerätes, Einschaltschwelle Temperaturdifferenz, max. Temperatur / max.

Temperaturdifferenz / max , Wärmefluss, Aktive Tage (Wärme, Kälte, Impulszähler1, Impulszähler2)

Aktueller Zählerstand Wärme /Kälte / Volumen, Betriebsstunden Gerätestatus / Infocode

Aktueller Zählerstand Impulszähler 1 & 2, Anzahl Netzausfälle (Bei externer Stromversorgung)

Auslesezeit/Datum, Netzausfallzeit (Bei externer Stromversorgung), 13 Monatsspeicher

Stichtag (Abrechnungstag), Wärmeträgerdaten, Monat / Jahr, Tag vom: max. Temperatur / max.Temperaturdifferenz / max Wärmefluss

Aktive Tage (Wärme, Kälte, Impulszähler1, Impulszähler2; Medium Impulszähler 1 &2 (wenn programmiert)

Aktueller Zählerstand Wärme /Kälte / Volumen; max. Temperatur / max. Temperaturdifferenz / max Wärmefluss

Infocode, Tag vom: max. Temperatur / max. Temperaturdifferenz / max Wärmefluss; Aktueller Zählerstand

Impulszähler 1 & 2

Rechenwerk

Stromversorgung                 • Langzeit Lithium Batterie typisch 10 Jahre / Optionen

                                                 • Netzbetrieb 230V / 24V

                                                 • M-Bus 24V

Schnittstelle                                SmartSlot Kommunikationsschnittstelle

Temperaturdifferenzbereich     3 K bis 145 K

Temperaturbereich                     5°C bis 150°C

Anzeige                                         LC-Display für Verbrauch und Momentanwerte mit

ServiceCard

Anzeigeeinheit                            Mwh

Schutzart                                       IP 54

Temperaturfühler

Fühlertyp                               Platin Widerstandstemperaturfühler PT 500

Temperaturbereich            0°C bis 180°C

Kabellänge                           2 Polig: Standard 2,5 Meter / (optional bis max 4 Meter)

Einbaulänge                          • 35mm Ø 5mm bis 6.0m3/h horizontal

                                                • 100mm Ø 6mm ab 6.0m3/h vertikal bis 40.0m3/h

                                                • 150 mm Ø 6mm ab 60.0 m3/h bis 150m3/h
