Photovoltaik Solarpanel Halterung 2x Montage Set Ziegeldach Befestigung 25-40mm

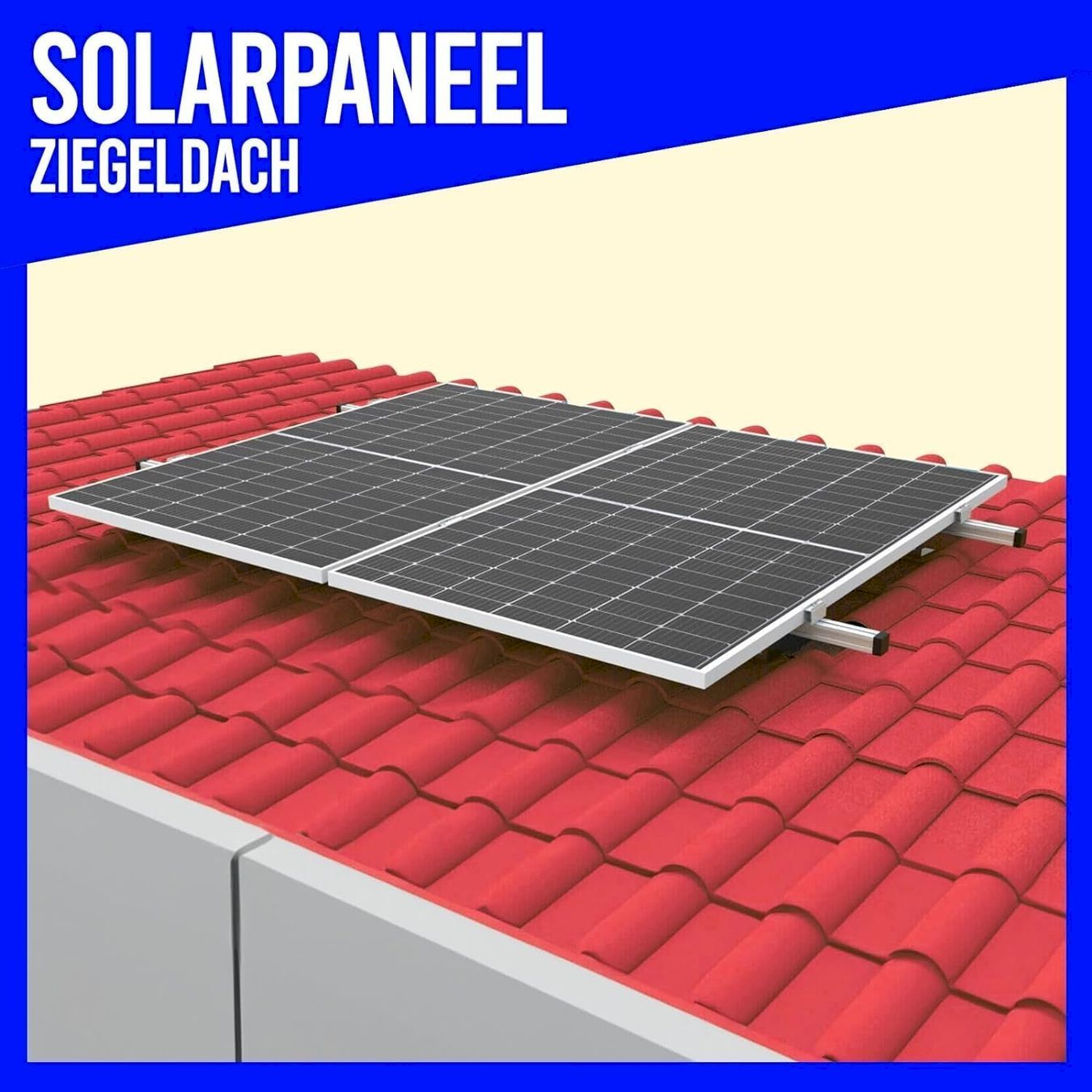

Das Dachmontage-Set beinhaltet alle Komponenten, die für eine Anbringung Ihrer Solarmodule, auf dem Hausdach nötig sind.
Unsere witterungsbeständigen, aus Edelstahl gefertigten Z-Winkel sind komplett vormontiert. Unsere speziellen Dachhaken sind für den Ausbau von Aluschienen, Profilschienen, Befestigungsschienen und zur Aufnahme von Fotovoltaik Modulen oder Solaranlagen geeignet.

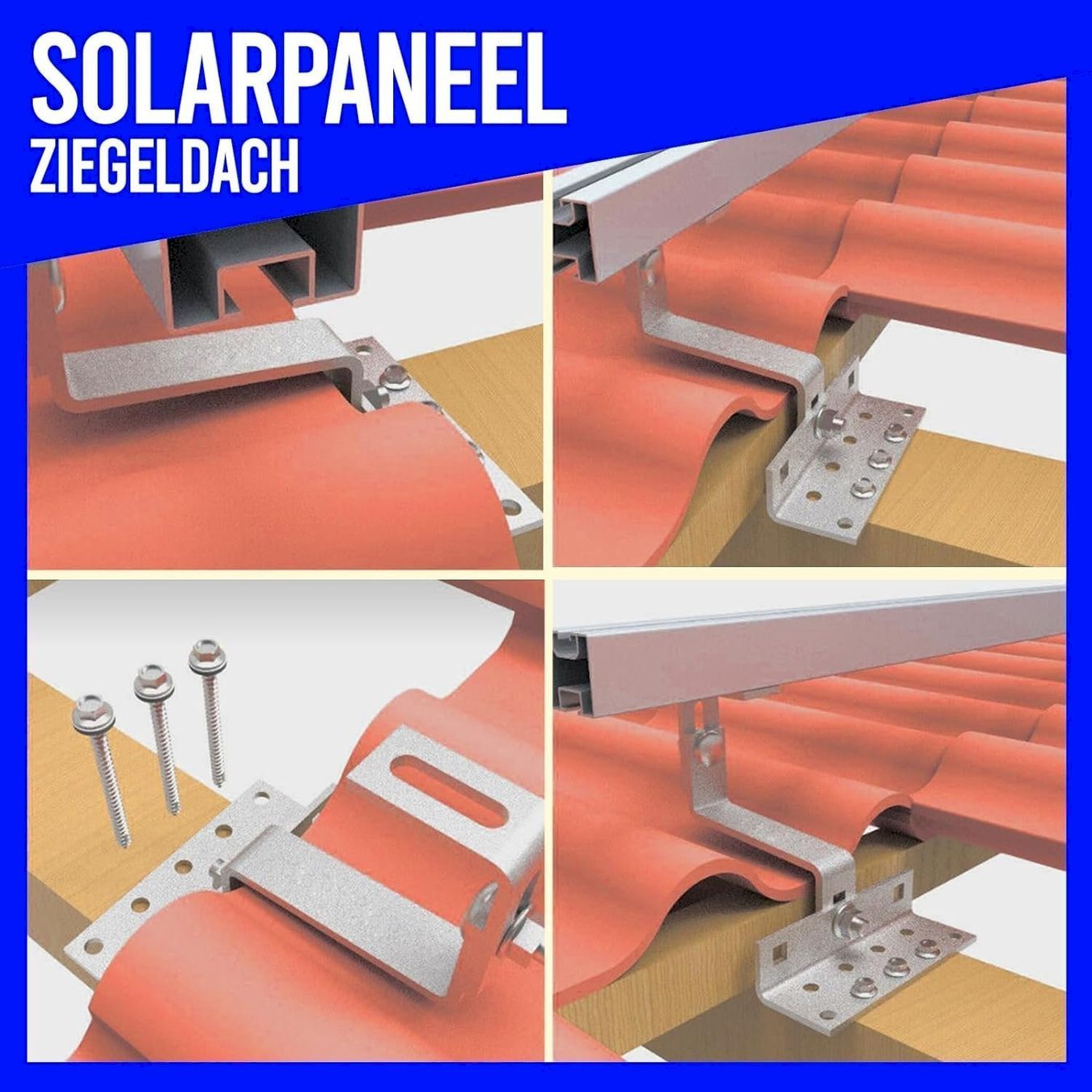

Einfache Anbringung
- Profile vorbereiten
- Dachziegel anheben
- Dachhaken festschrauben
- Solarmodule einhängen
- Mittel- und Endklammern festziehen
Die Vorbereitung
- Aluminiumprofile verbinden
- Dachhaken unterhalb des Profils befestigen
- Mittelklammer oberhalb bis zur Mitte einschieben
- Endklammern auf den Enden befestigen
- Endkappen setzen

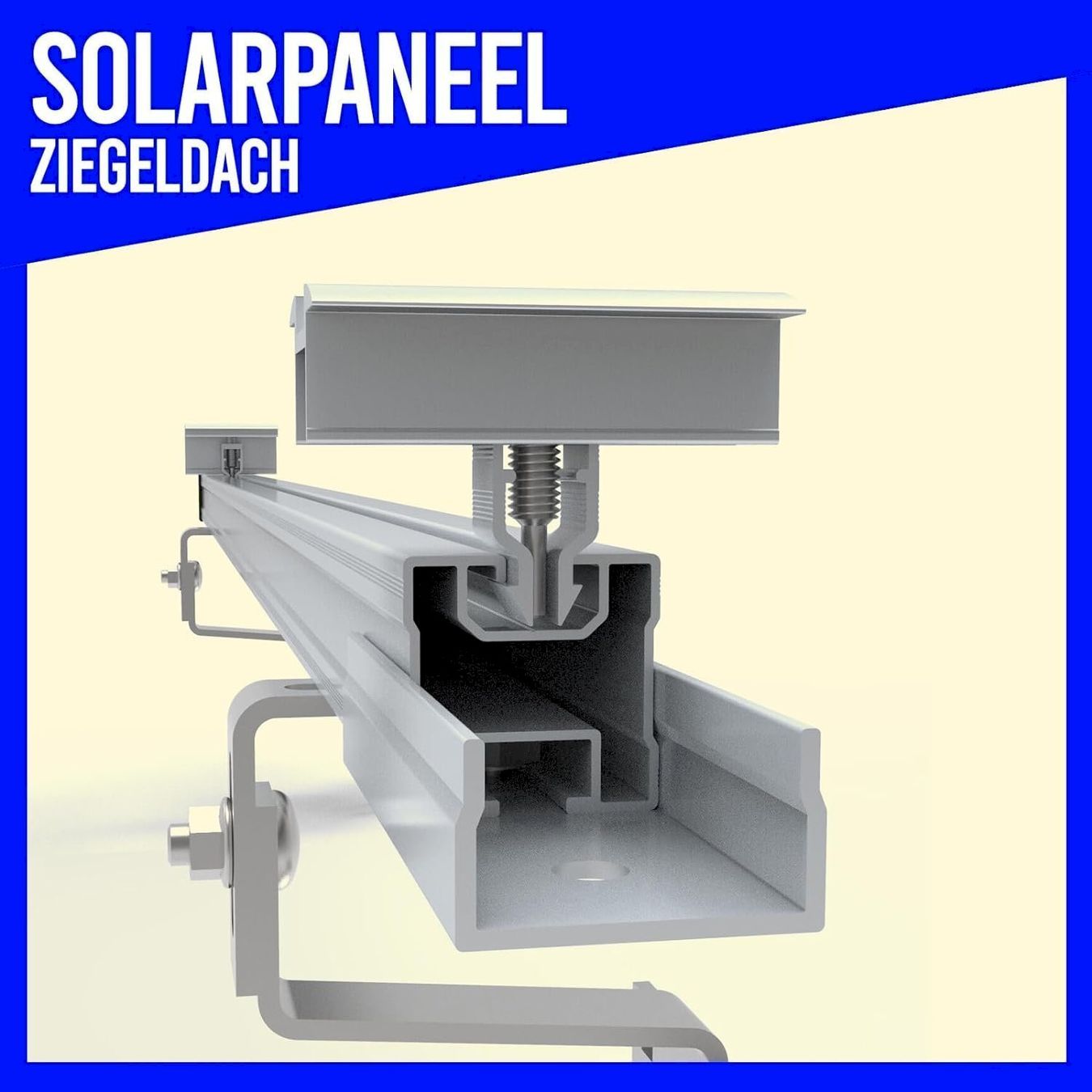

Aluminiumprofil
Das aus hochwertigen gefertigten Aluminiumprofil besticht durch seine Witterungsbeständigkeit und bittet Platz für Solarpaneel mit einer Breite bis zu 1150 mm.
Schrauben-Set
Die Dachhaken befestigen Sie ganz einfach mit den 18 Edelstahl-Holzschrauben unter den Ziegeln. Das Solarmodul wird mit den Klammern am Aluminiumprofil befestigt.

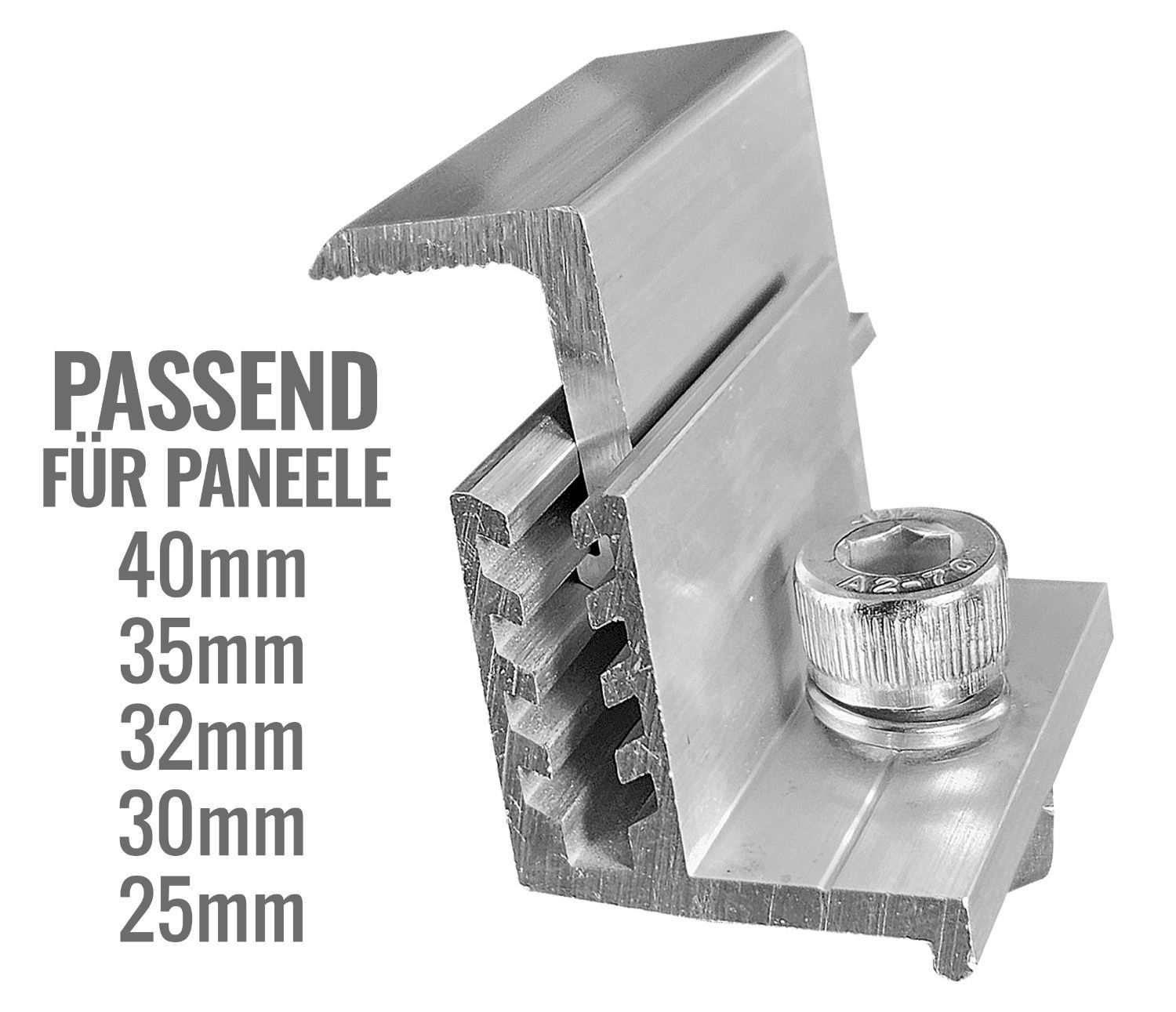

Endklammer
Die aus Aluminium + SUS 304 gefertigten Endklammern fixieren das Solarmodul an dem Aluminiumprofil. Endklammern in die Schiene schieben, festschrauben, fertig!

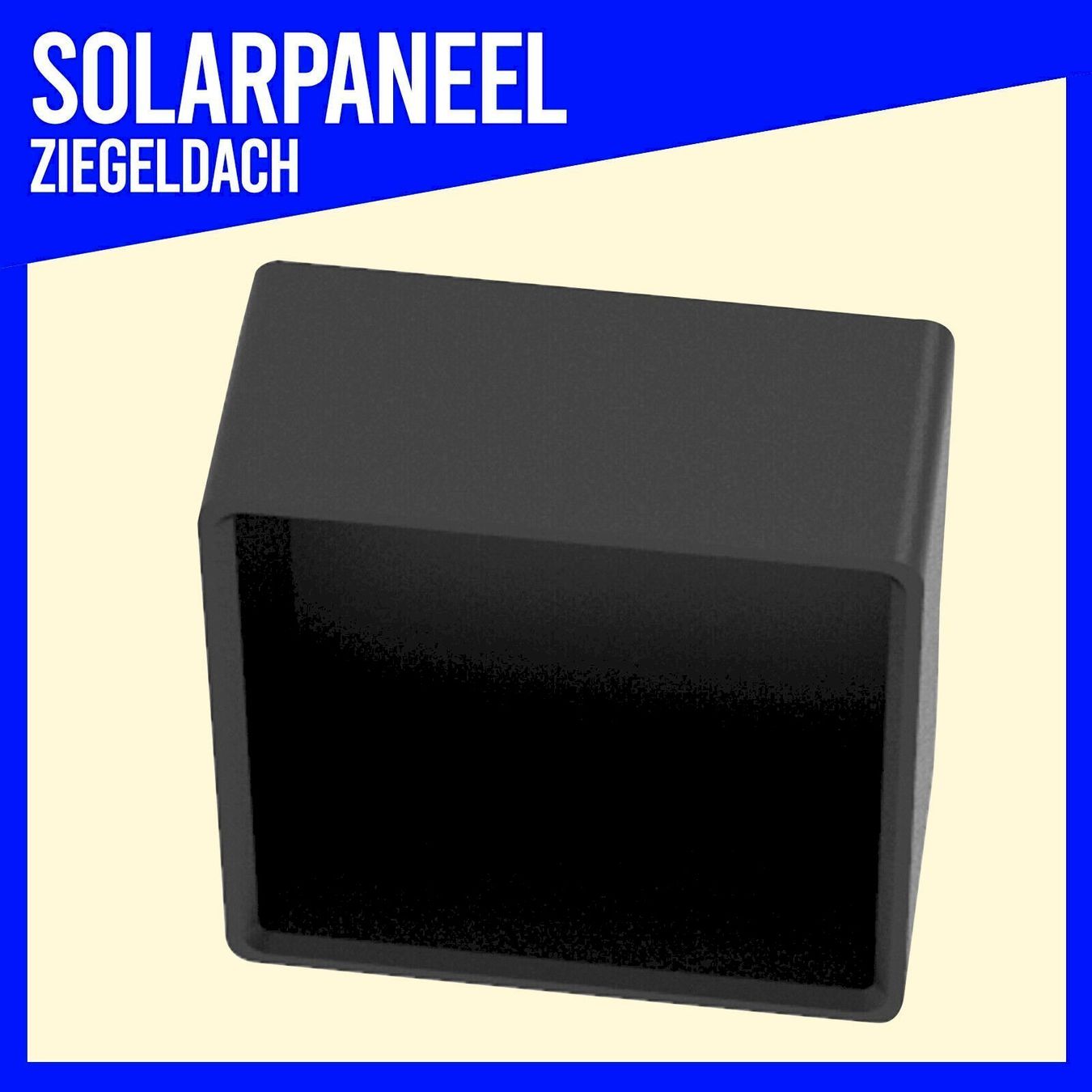

Endkappe
4 Endkappen (PE) verhindern das Eindringen von Schmutz und Regen in die Aluminiumprofile.
Profil Erweiterung
Mit dieser Verbindungsschiene erweitern Sie Ihre Solarmodul-Profile ganz unkompliziert. Profile einlegen, festschrauben - FERTIG!

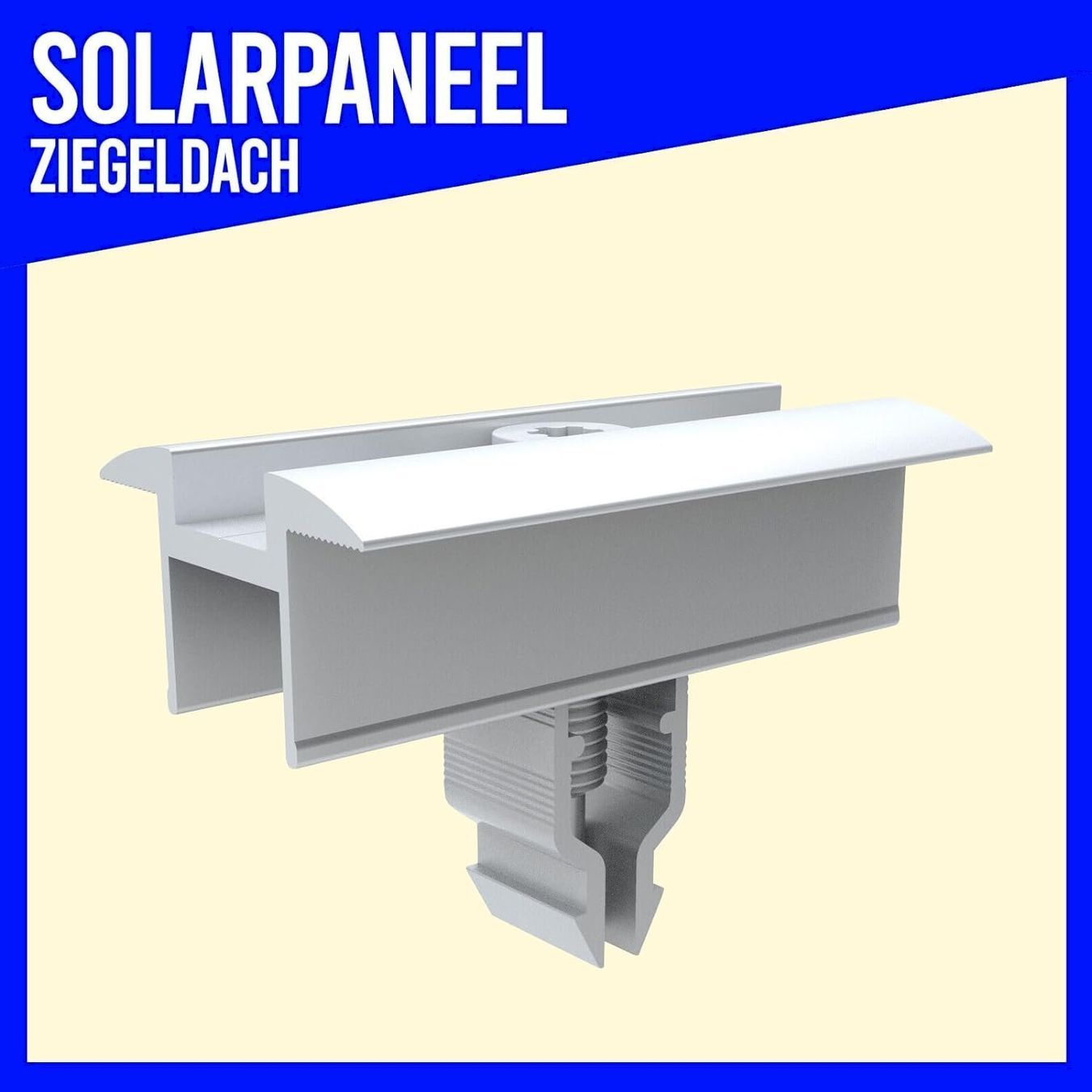

Mittelklammer
Die Mittelklammer ist das Pendant zur Endklammer und ermöglicht Ihnen zwei Solarmodule platzsparend auf ein Aluminiumprofil zu befestigen. (Aluminium + SUS304)
Spezifikationen
- Geeignet für Solarmodule 25-40mm!
- Maße Schienenprofil: 1190 x 40 x 40 mm
- Gesamtlänge: 2380 mm
- Maße Verbindung: 120 x 45,5 x 25 mm
- Maße Mittelklammer: 40 x 35 x 30 mm
- Maße Endklammer: 40 x 38 x 29 (max 44) mm
- Maße Endkappe: 43 x 43 x 32 mm

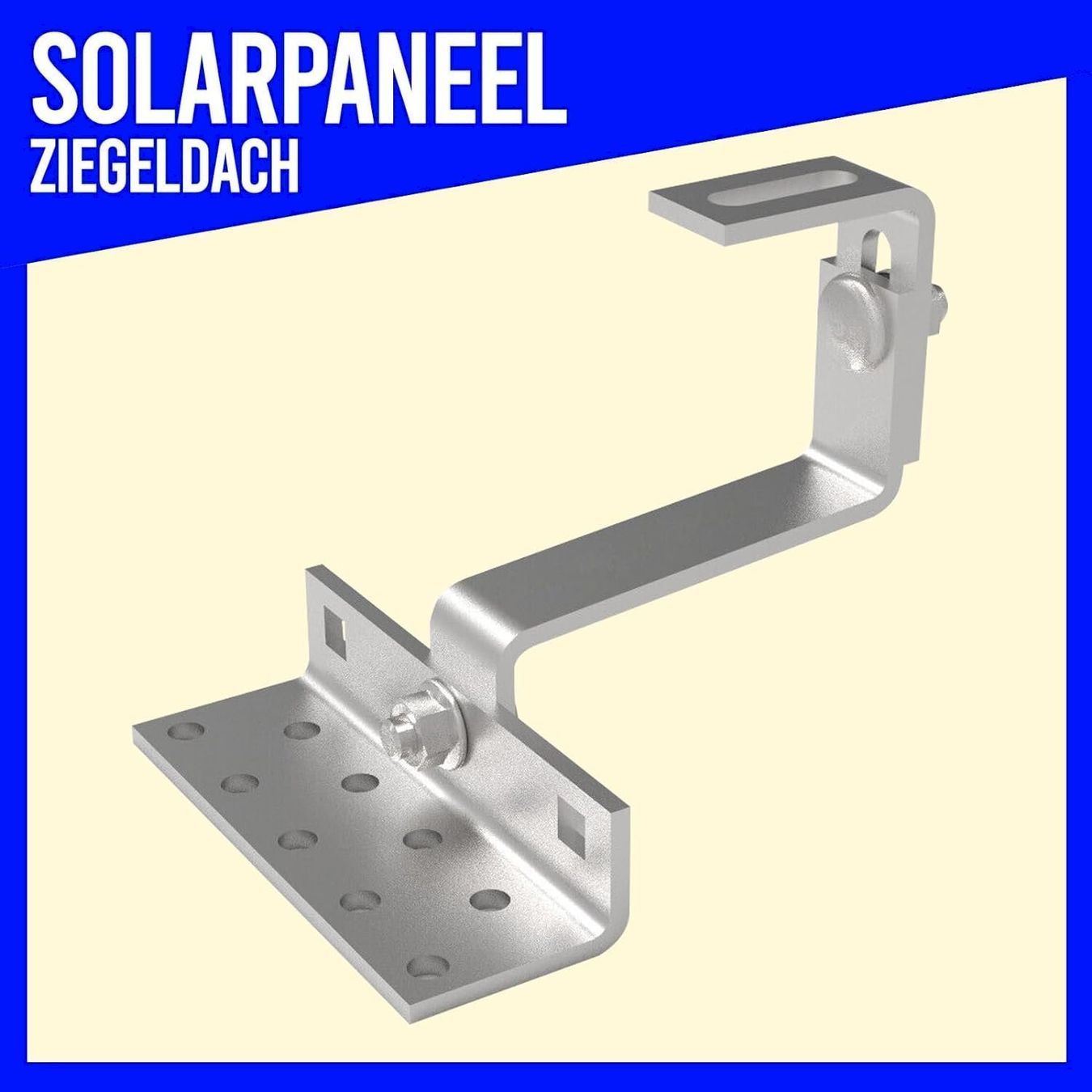

Dachhaken im Detail
- Material: Edelstahl (SUS 430)
- Flachstahlhaken: 60 x 30 x 5 mm
- Länge Haken innen: 115 mm
- Maße Grundplatte: 140 x 54 x 5 mm
- Befestigungsbohrungen: 9 x 9 mm versetzt
- Höhenverstellbarkeit Grundplatte: 44-47 mm
- Höhenverstellbarkeit Flachstahlhaken: 60-92 mm
- Langlochmessung: 45 x 11 mm
- Höhenverstellbar Gesamt: 120-160 mm
- Gesamt Maße: 174 x 140 x 120-160 mm
- Passende Schraube: M10x25 Edelstahl
- Passende Mutter: M10 Edelstahl A2
- Schneelast max.: ca. 140kg
- Windgeschwindigkeit: max. 60m/s
- Gewicht Stück: 0,76 kg

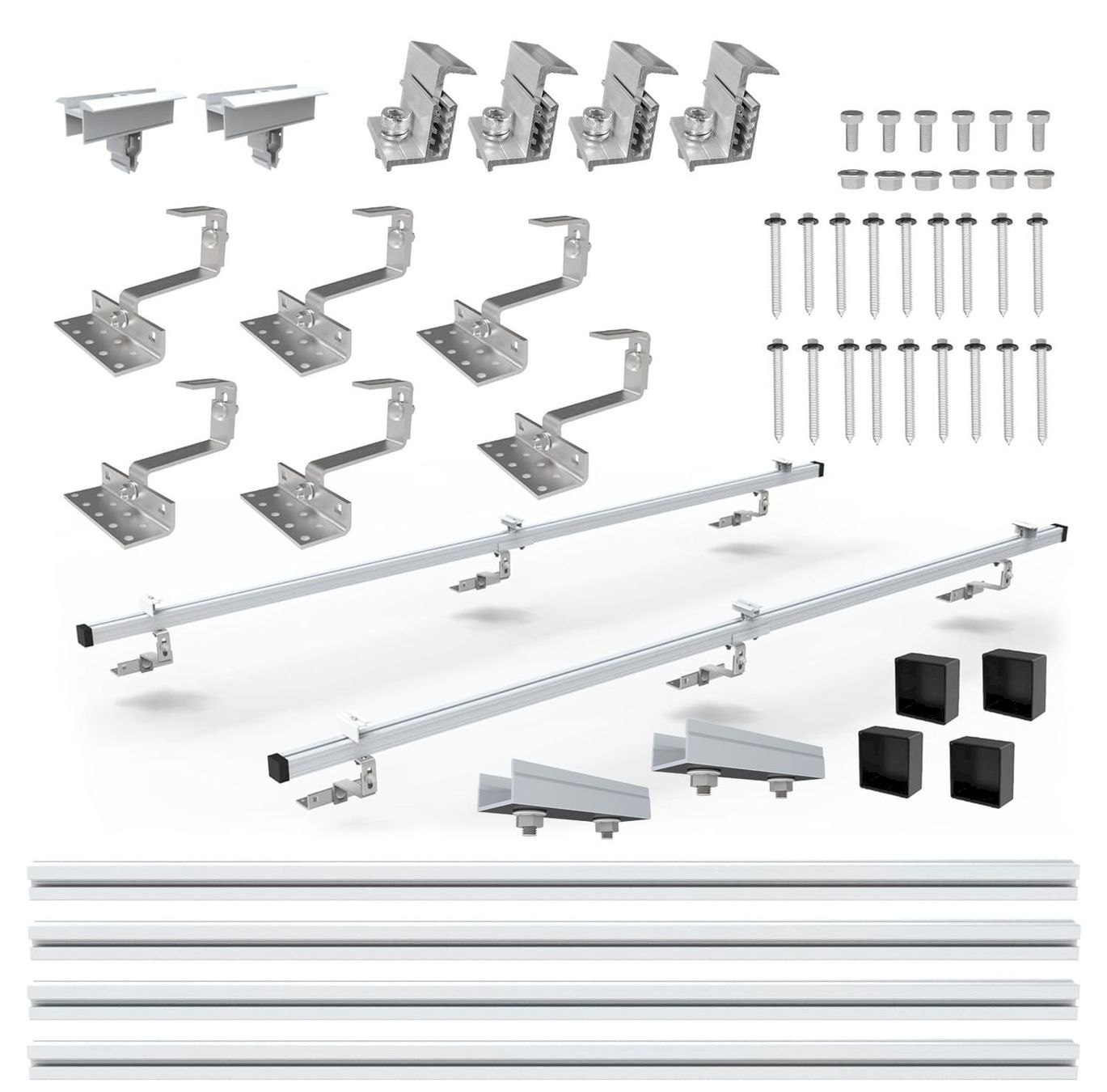

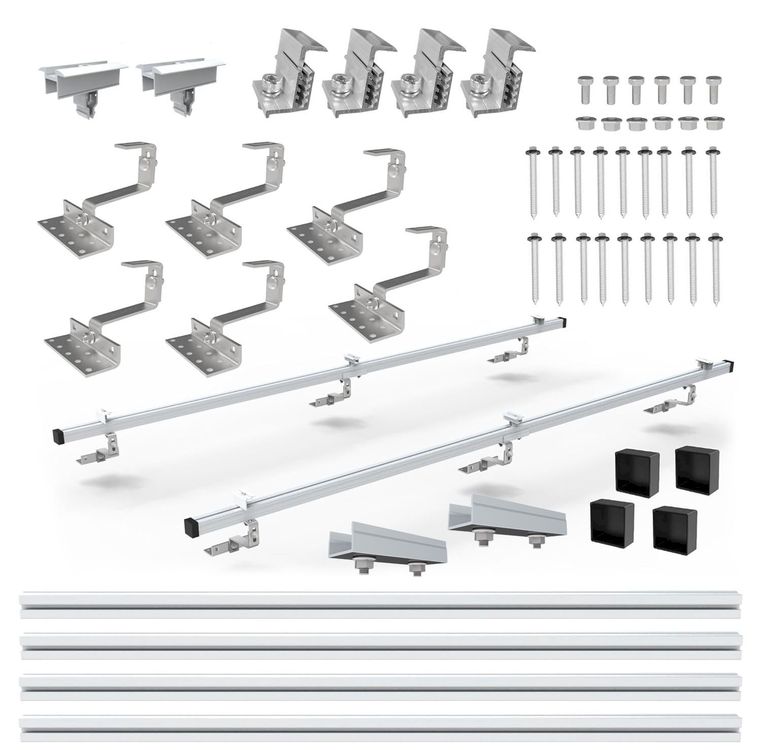

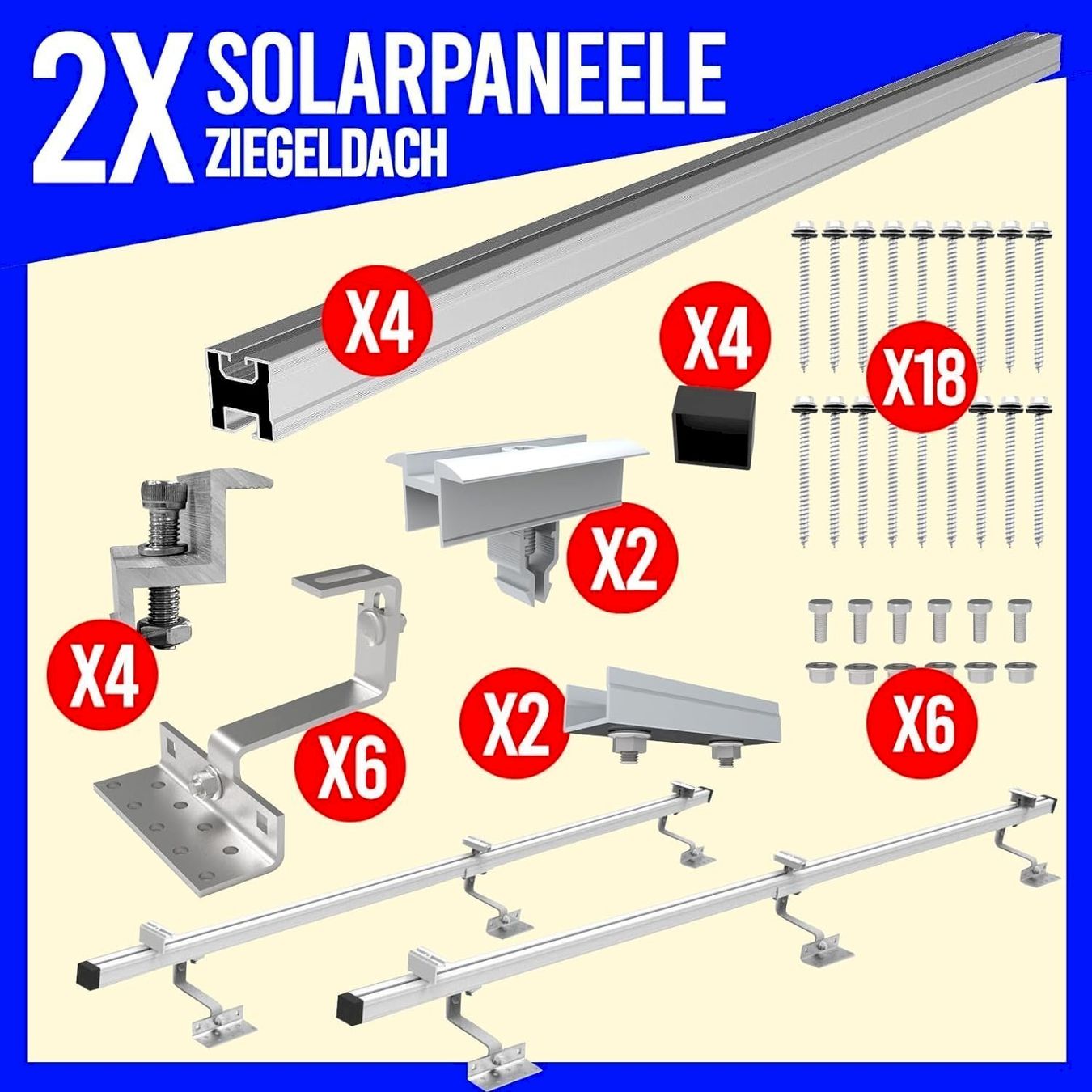

Lieferumfang
- 4x Montageschiene 1190mm
- 2x 40x40 Schienenverbinder
- 2x Zwischenklemme
- 4x Endklemme
- 6x Sechskantschraube
- 6x Flanschmutter
- 6x Verstellbarer Dachhaken
- 6x L-Sockel;
- 6x Z-Teil;
- 6x L-Gelenk;
- 12x Trageschraube M10x25;
- 12xM10 Flanschmutter
- 4x Schienenkappe
- 18x Holzschrauben
)
)
