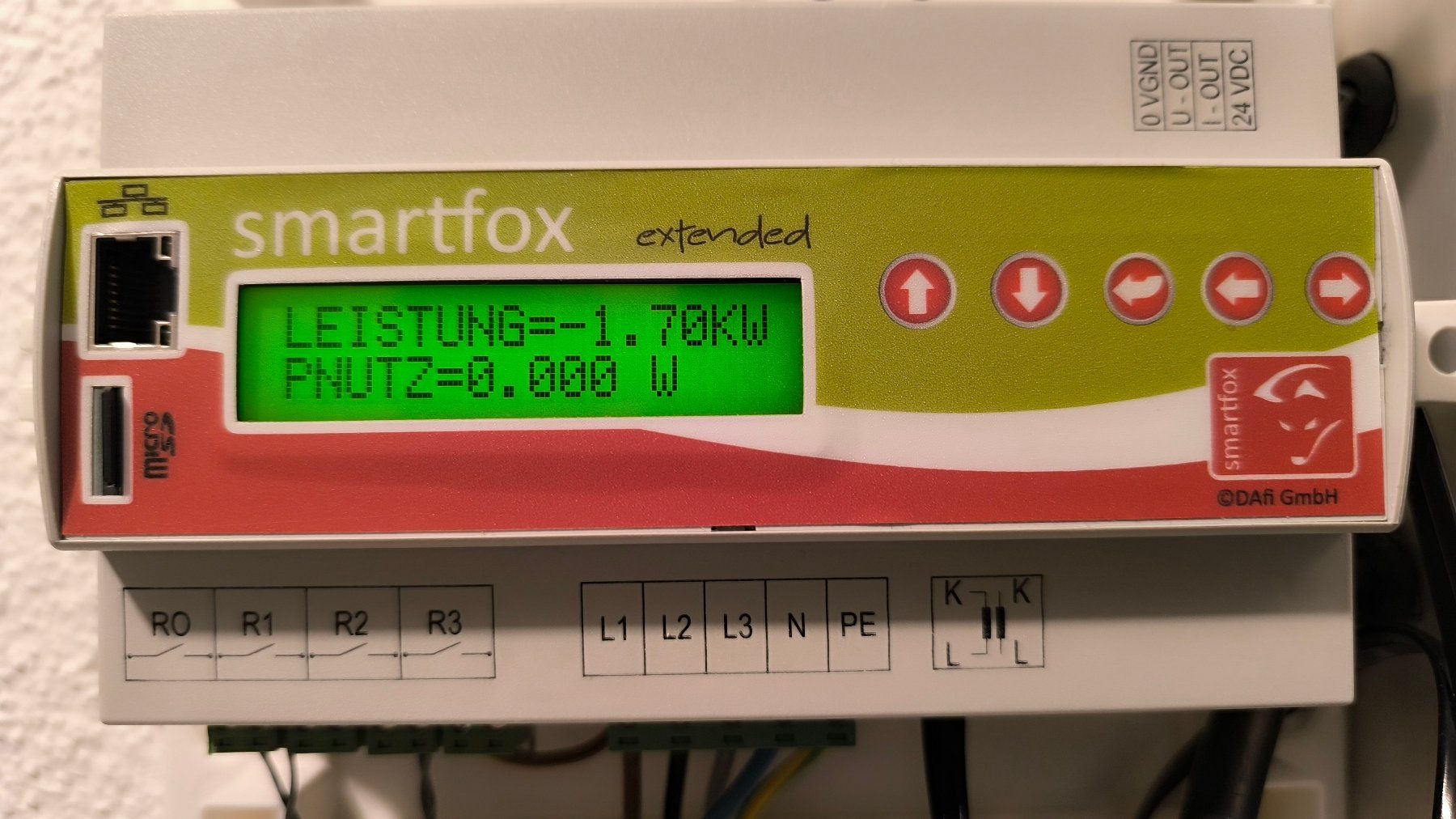

Da ich auf den Smartfox pro umgestiegen bin (Kauf einer Smartfox Wallbox), biete ich den SMARTFOX REG extended zum Verkauf an. Er ist ein intelligenter Energieverbrauchsregler, der den Eigenverbrauch von selbst erzeugtem Solarstrom (Photovoltaik) in Echtzeit optimiert.

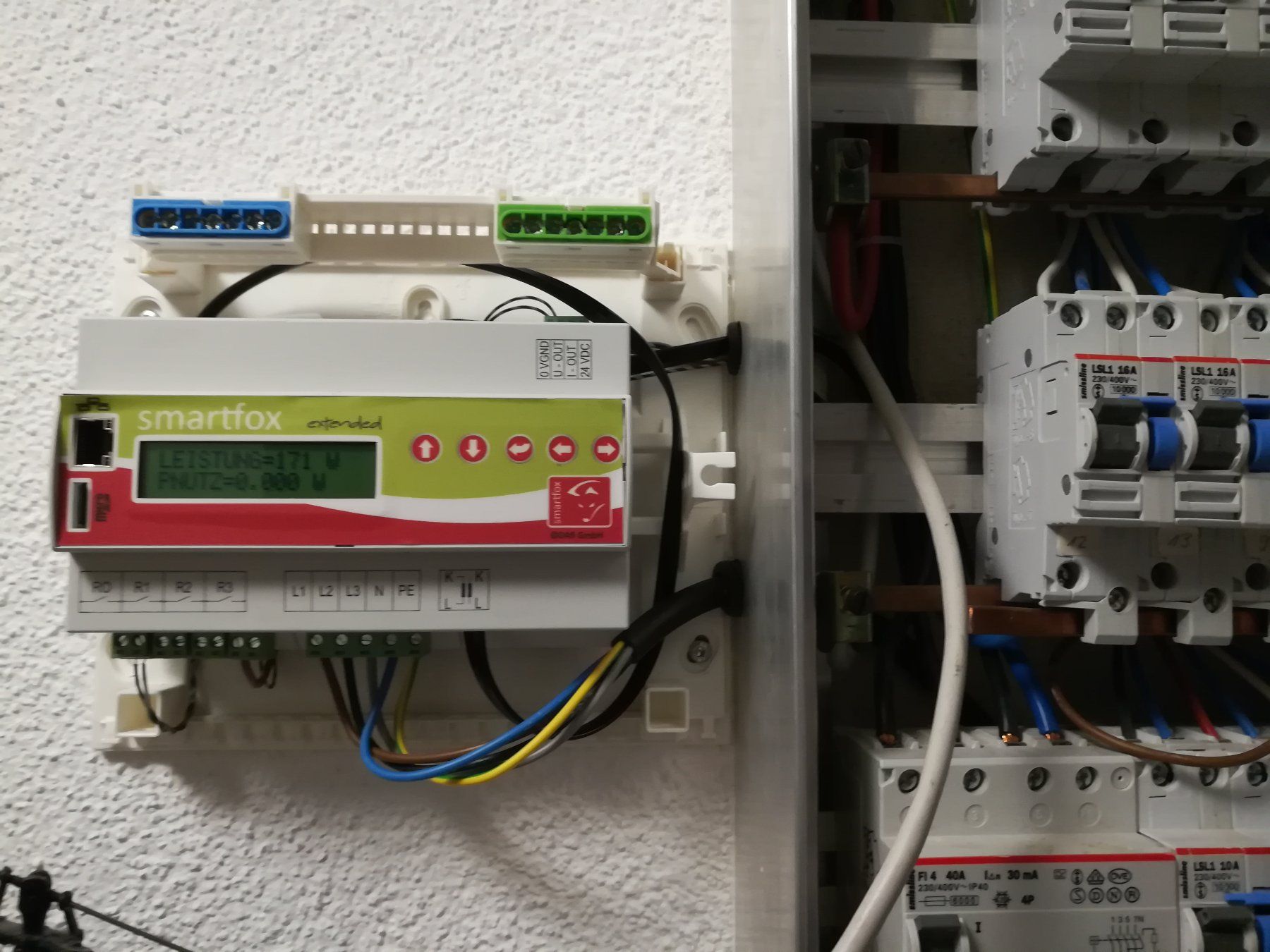

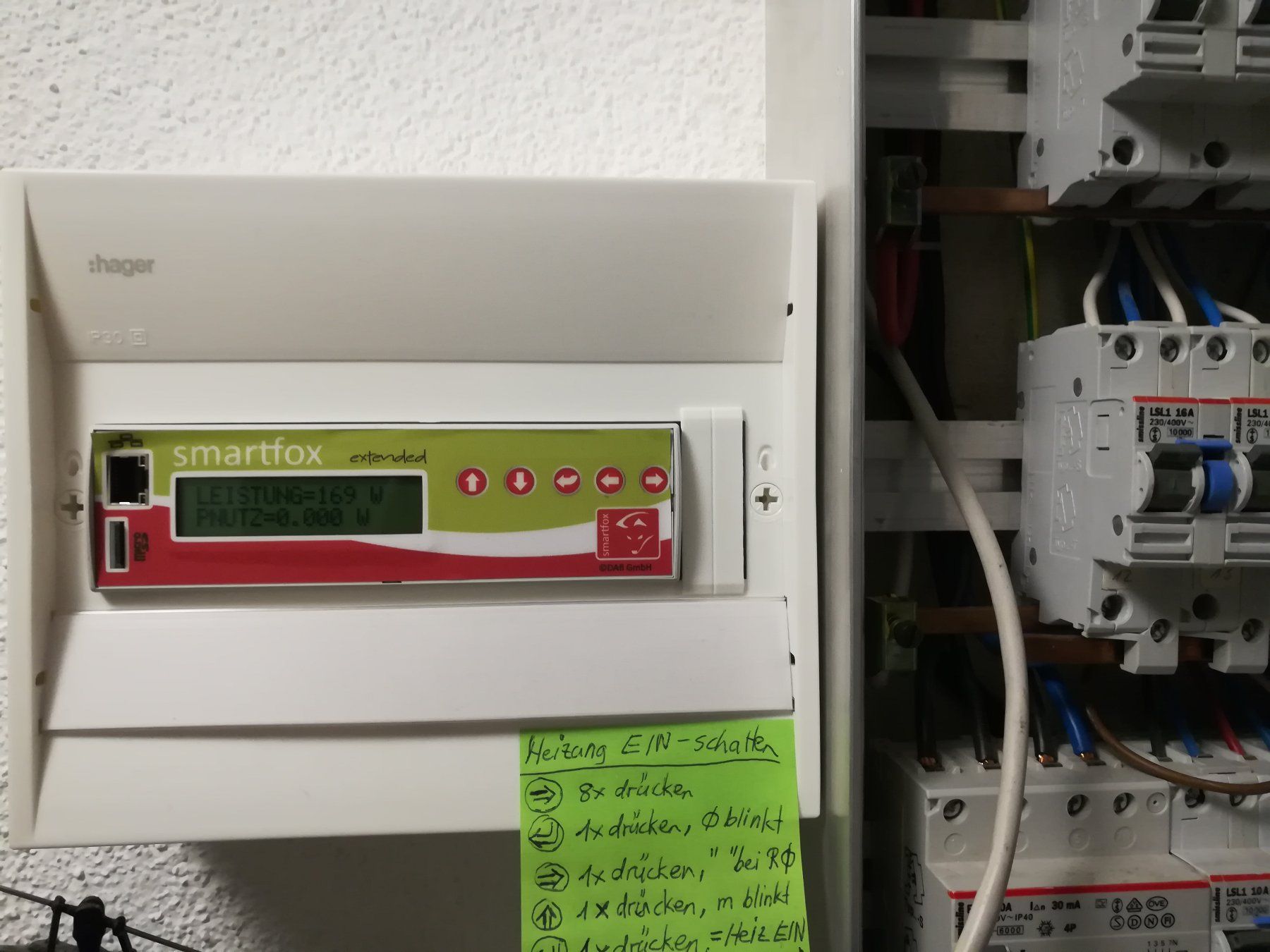

Das Gerät dient als zentrales Steuerelement im Verteilerkasten um überschüssige Energie gezielt an Haushaltsverbraucher wie Heizstäbe, Wärmepumpen, Waschmaschinen oder Wäschetrockner weiter-zuleiten, statt sie ungenutzt in das öffentliche Stromnetz einzuspeisen.
Hier ist eine detaillierte technische und funktionelle Übersicht des Geräts:
Hauptfunktionen
- Stufenlose Überschussregelung: Über analoge Ausgänge können Verbraucher (insbesondere ohmsche Lasten wie SMARTFOX Einschraubheizkörper) stufenlos und exakt mit der Menge an Energie versorgt werden, die aktuell als PV-Überschuss bereitsteht.
- Relais-Steuerung: Das System verfügt über vier integrierte Relais-Schaltkontakte, um größere oder nicht-regelbare Verbraucher (z.B. Waschmaschinen, Geschirrspüler oder über Schütze gesteuerte Systeme) bei Erreichen einer bestimmten Überschussgrenze ein- oder auszuschalten.
- Datenerfassung: Die gemessenen Energieflüsse (Bezug und Lieferung) werden präzise erfasst und zur lückenlosen Protokollierung auf einer internen Speichermedium gesichert (Micro-SD-Karte)
Technische Daten im Überblick
Nennspannung
3x 230V / 400V (Spannungsbereich: 185–265V)
Nennstrom
80A (direkt über den mitgelieferten 3-Phasen-Stromwandler) oder bis zu 4995A über Zusatzwandler
Eigenverbrauch
Sehr gering, ca. 3W bis 4W
Schaltkontakte
4 Relais (Schaltvermögen max. 5A / 250VAC bei ohmschen Lasten)
Analogausgänge
Flexibel konfigurierbar: 0–10 VDC, 1–10 VDC, 0–20 mA oder 4–20 mA
Schnittstellen
10 Mbit/s Ethernet LAN-Schnittstelle, Micro-SD-Kartenslot
Montage
Standardisierte Hutschienen-Montage (DIN-Rail) im Schaltschrank
Display

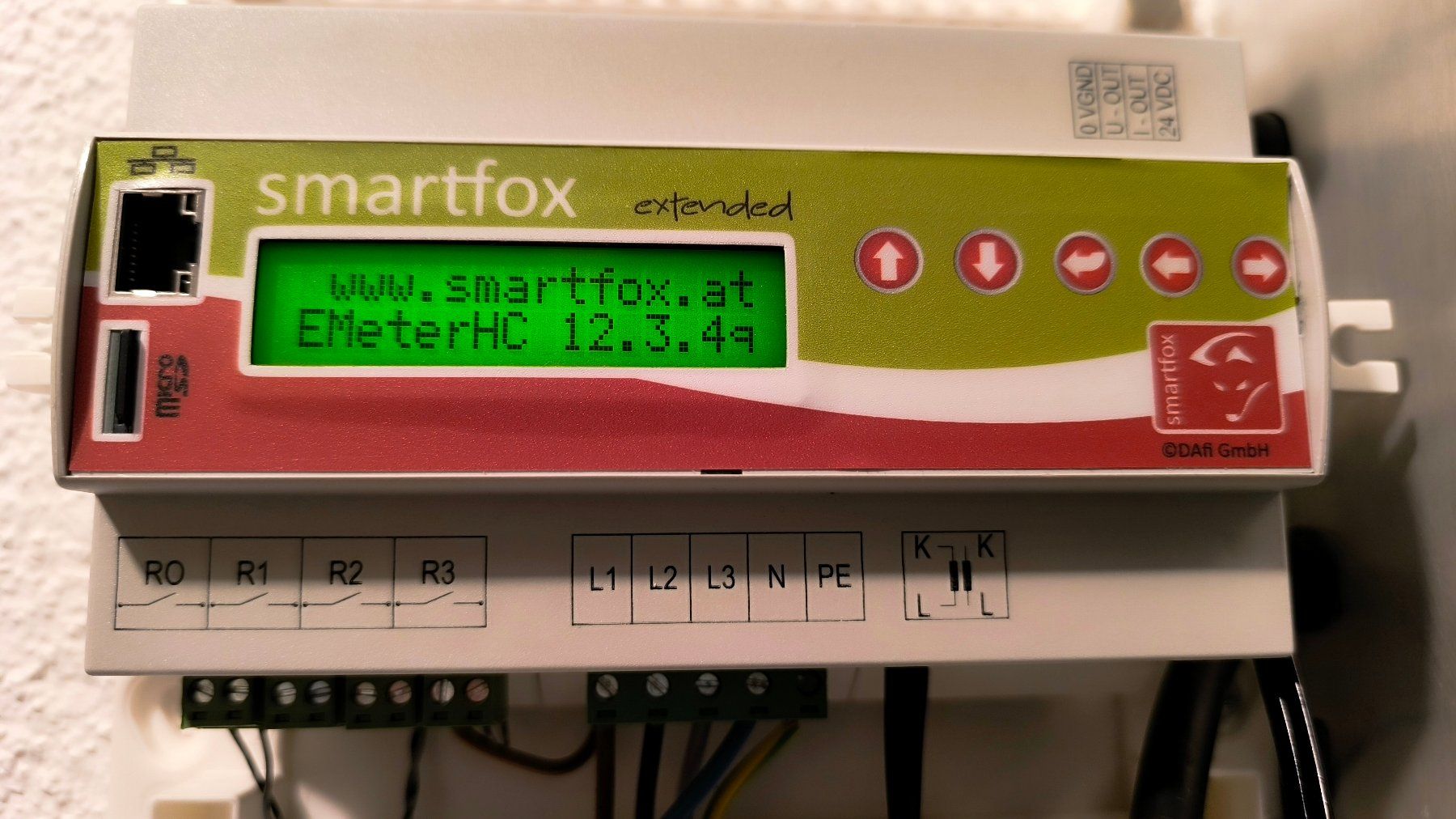

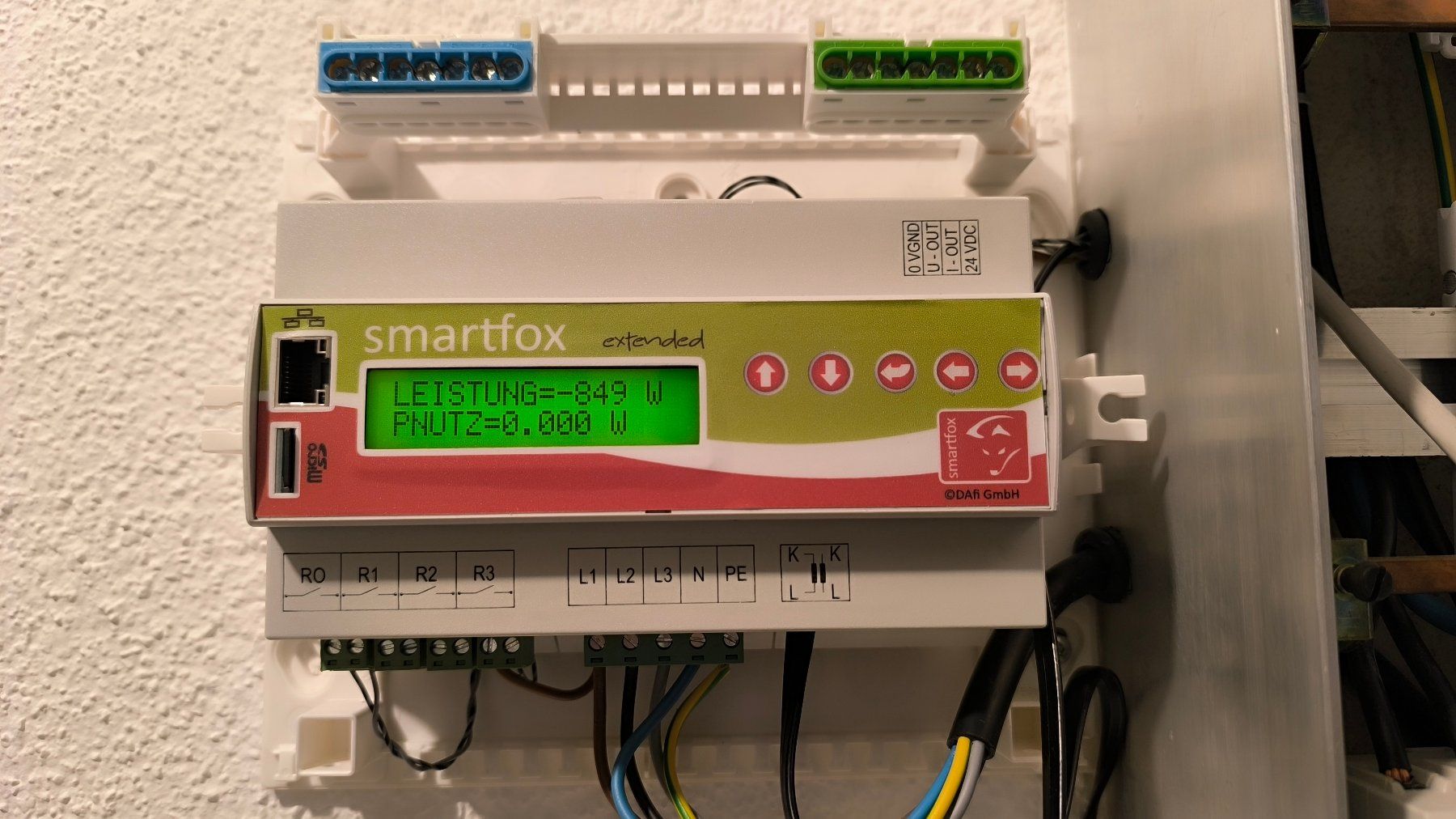

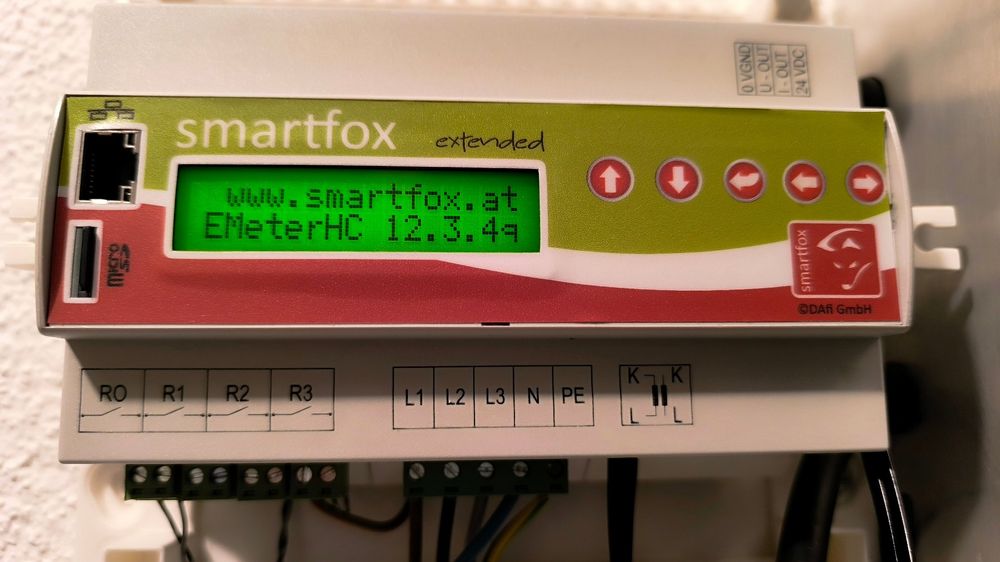

Integriertes 2-zeiliges Display zur direkten Werteablesung über Bedientasten
Lieferumfang
Zum Standard-Set des Reglers gehört:
- Das SMARTFOX REG extended Hauptgerät

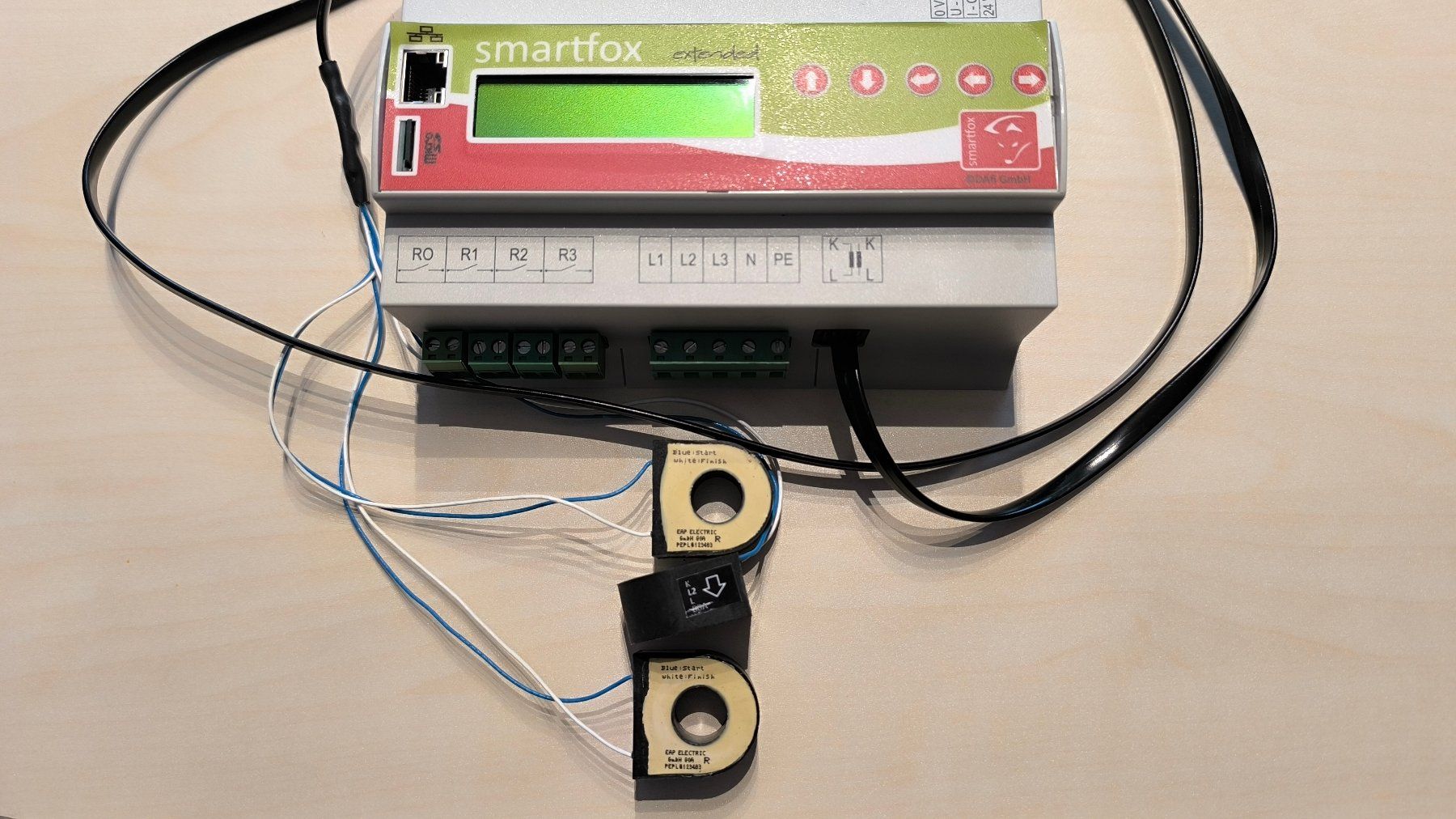

- Ein klappbarer 3-Phasen-Stromwandler bis 80A für den Nachzählerbereich (einfache Montage)
- Eine Micro-SD-Karte für die lokale Datenspeicherung
- Die zugehörige Betriebsanleitung in digitaler Form
Hinweise:
Kostenfreier Betrieb mit lokalen Daten auf my.smartfox.at. Keine sich wiederholenden Abokosten. Es ist lediglich eine kostenlose Registrierung notwendig, um die Grafiken ansprechend darzustellen:

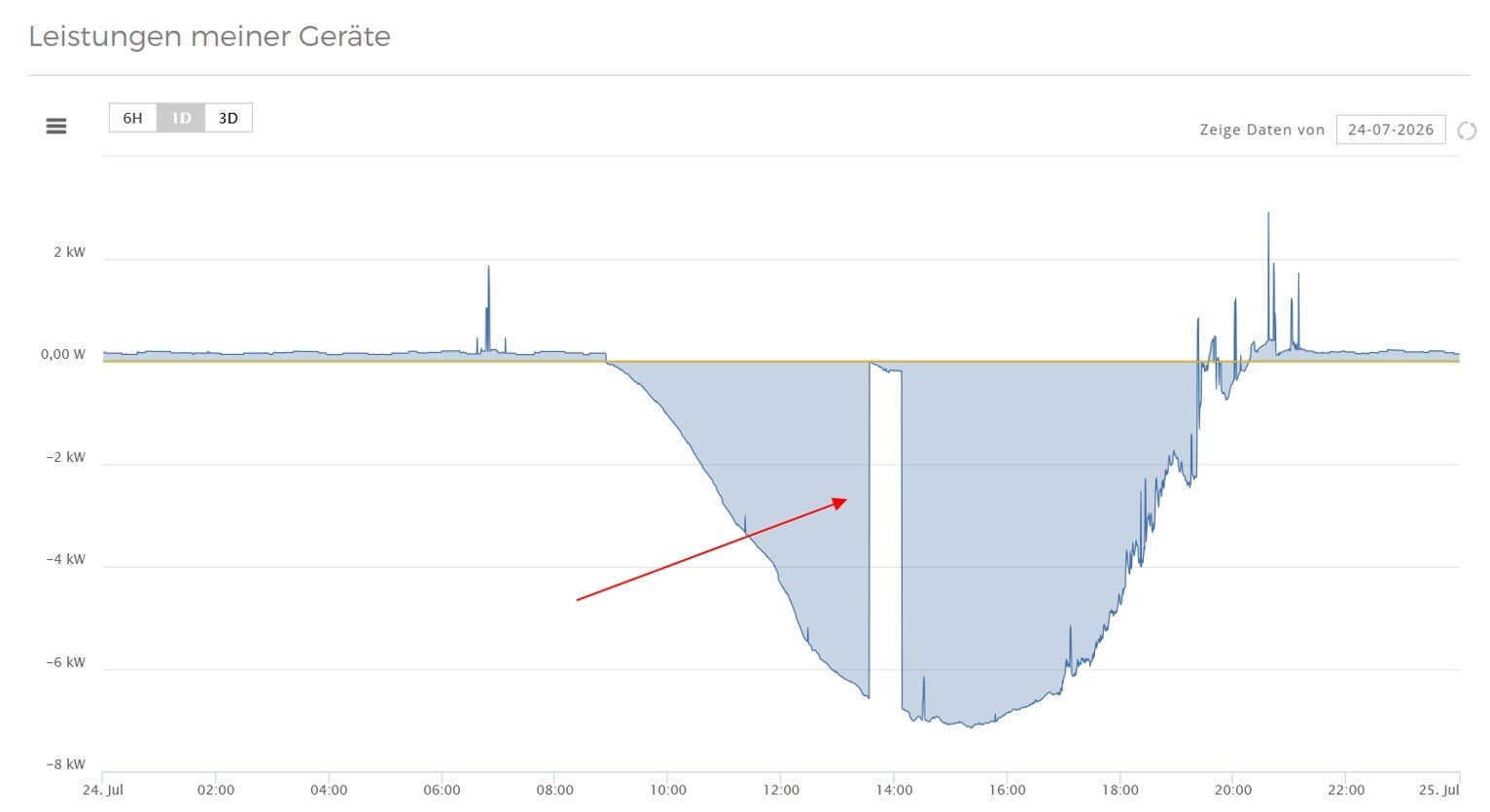

So eine Verbrauchsgrafik ist in Bild 7 ersichtilich. Hier wird ein 6 kW Heizstab (roter Pfeil) für ca. 35 Min angesteuert bzw. mit PV Überschuss betrieben.

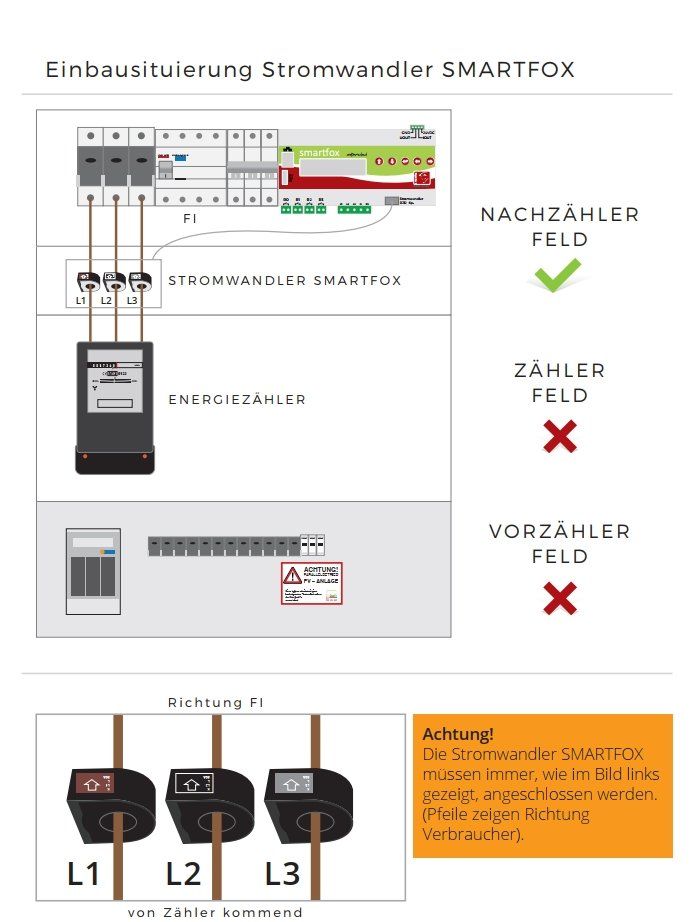

In Bild 8 ist ersichtlich, wie der Smartfox extended installiert wird.
)
