Siebkorbventil Ablaufgarnitur Stöpsel Spüle

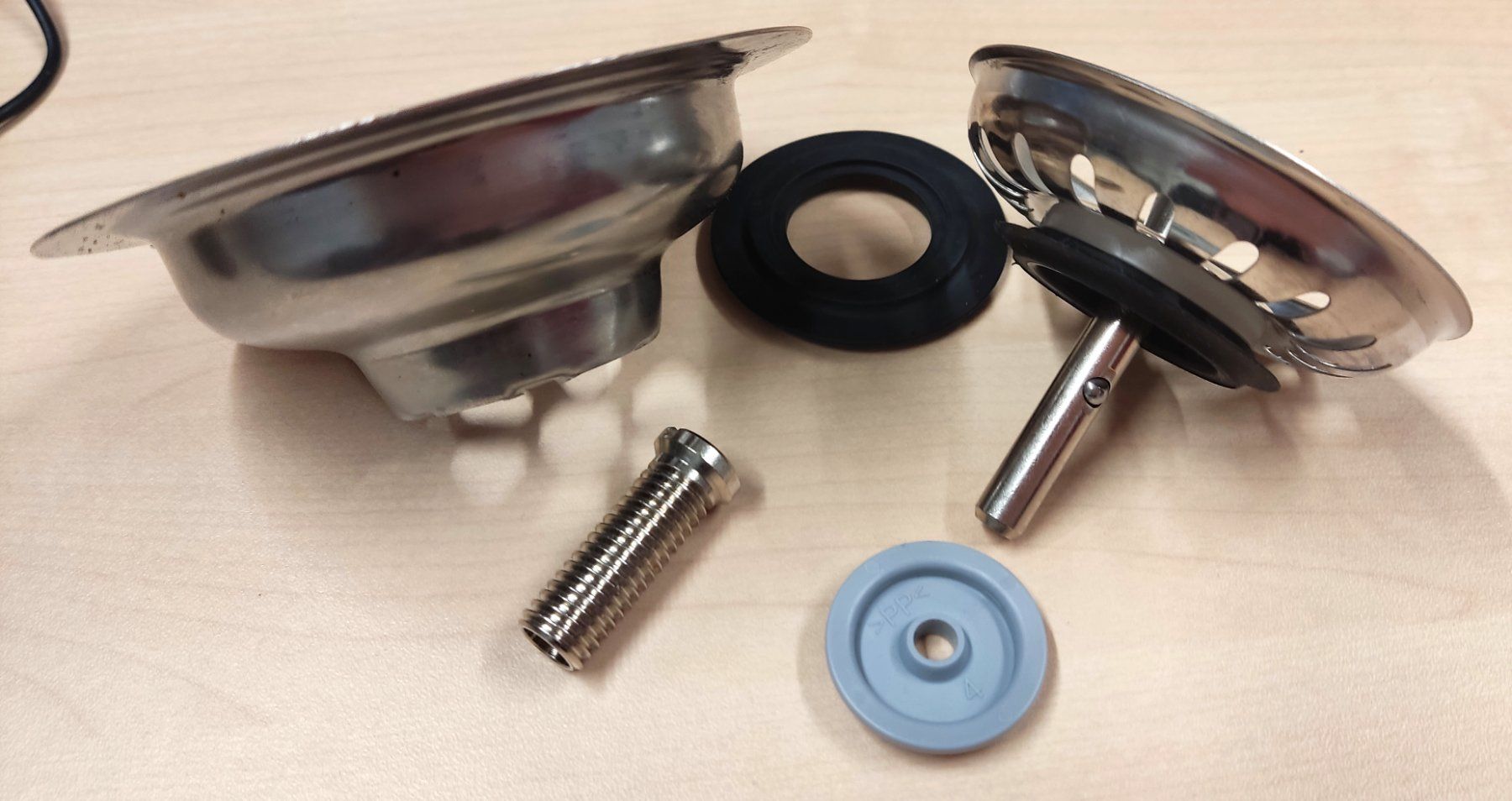

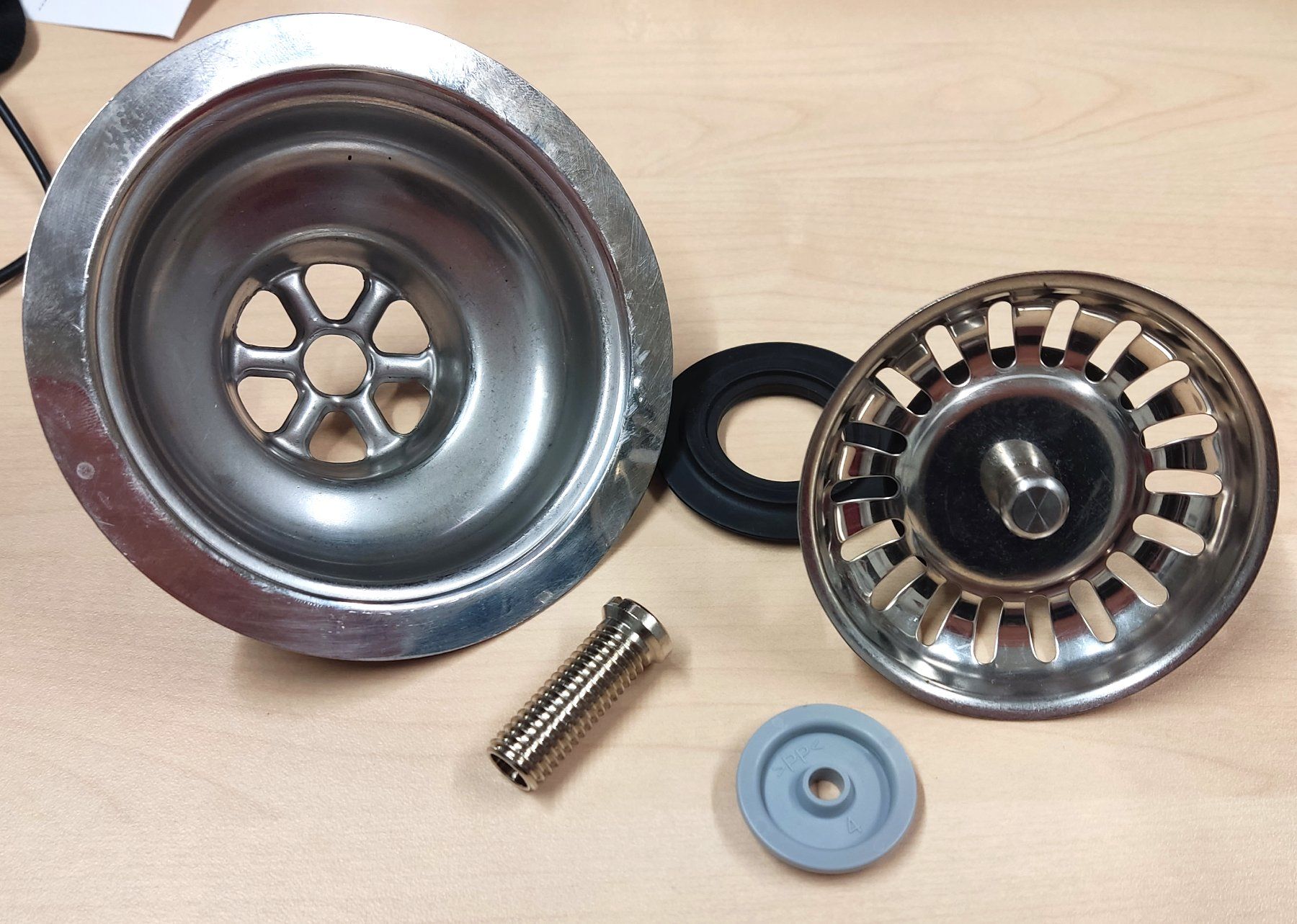

- Obere Kelch-Hälfte (Siebgehäuse): Das große Edelstahlteil (ausgewählte Region), das von oben in das Loch der Spüle eingesetzt wird.
- Siebkörbchen: Der herausnehmbare Stopfen mit Schlitzen zum Auffangen von Speiseresten.
- Hohlschraube: Die lange, geriffelte Gewindeschraube, die die obere und untere Hälfte zusammenhält.
- Schwarze Gummidichtung: Die Dichtung für den oberen Kelch oder das Unterteil.
- Graue Kunststoffkappe: Ein Fixier- oder Abdeckelement für den Mechanismus.
Was zur vollständigen Montage unter der Spüle fehlt:
Damit die Garnitur funktionstüchtig an das Abwasserrohr angeschlossen werden kann, fehlt:
- 🕳️ Das Ventil-Unterteil (Kelchunterteil): Das Gegenstück aus Kunststoff oder Metall, das von unterhalb der Spüle gegen das Edelstahl-Siebgehäuse gehalten wird. In dieses Unterteil wird die Hohlschraube hineingedreht.
- 🧼 Zweite Dichtung: Meistens wird ein Set aus zwei Dichtungen benötigt (eine Schaumstoff-/Flachdichtung für oben direkt unter der Spüle und eine dicke Gummidichtung für unten).
- 🛠️ Der Siphon / Anschlussbogen: Das Ablaufrohr (bzw. Geruchsverschluss), welches unten an das Ventil-Unterteil angeschraubt wird, um das Wasser in das Abwassersystem zu leiten.
Wenn Sie das Ventil einbauen möchten, benötigen Sie noch das passende Unterteilgehäuse, welches die Verbindung zum Abflussrohr herstellt.
Der moderne Standard (3 ½ Zoll)
Das Ventil auf Ihrem Foto entspricht optisch dem modernen Standard, der in den allermeisten Küchen verbaut ist:
- Außendurchmesser des Edelstahlkelchs: Ca. 114 mm.
- Benötigtes Loch im Spülbecken: Passt für Spülenlöcher mit einem Durchmesser von 83 bis 90 mm.
- Zoll-Bezeichnung: 3 ½ Zoll / 3,5"
)
