Quarzoszillator FA-SY1, Programmierbar 10-160 MHz, CMOS

FA-SY 1 USB Controlled Synthesizer 10 - 160 MHz, CMOS (BX-026)

Funktionstüchtiger, fertiggestellter Bausatz nach DL1SNG und DG8SAQ für einen per USB steuerbaren Oszillator, basierend auf SiLab Si570, bestehend aus:

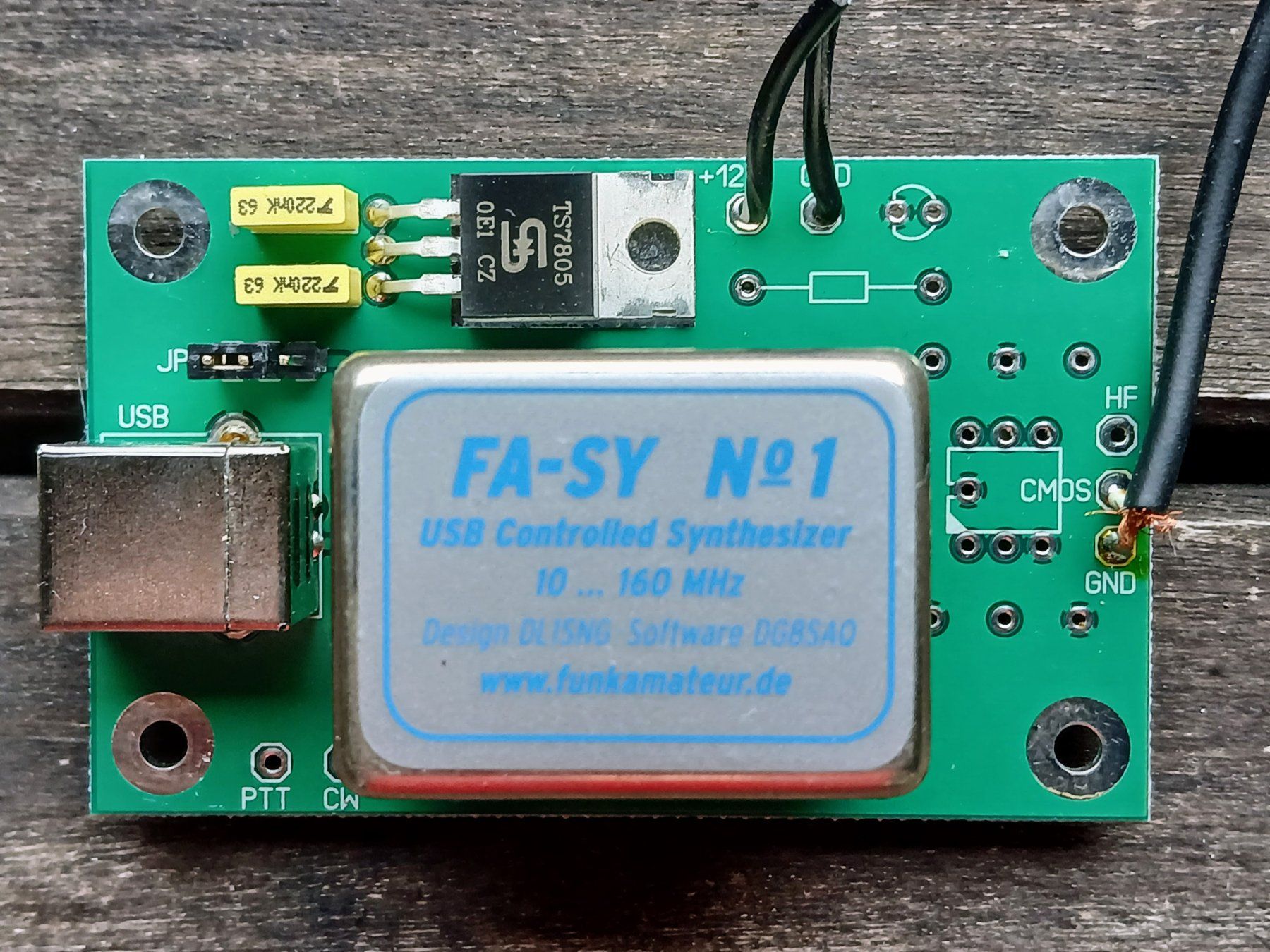

• FA-Synthesizer 'FA-SY 1', 10 - 160 MH, CMOS (BX-026)

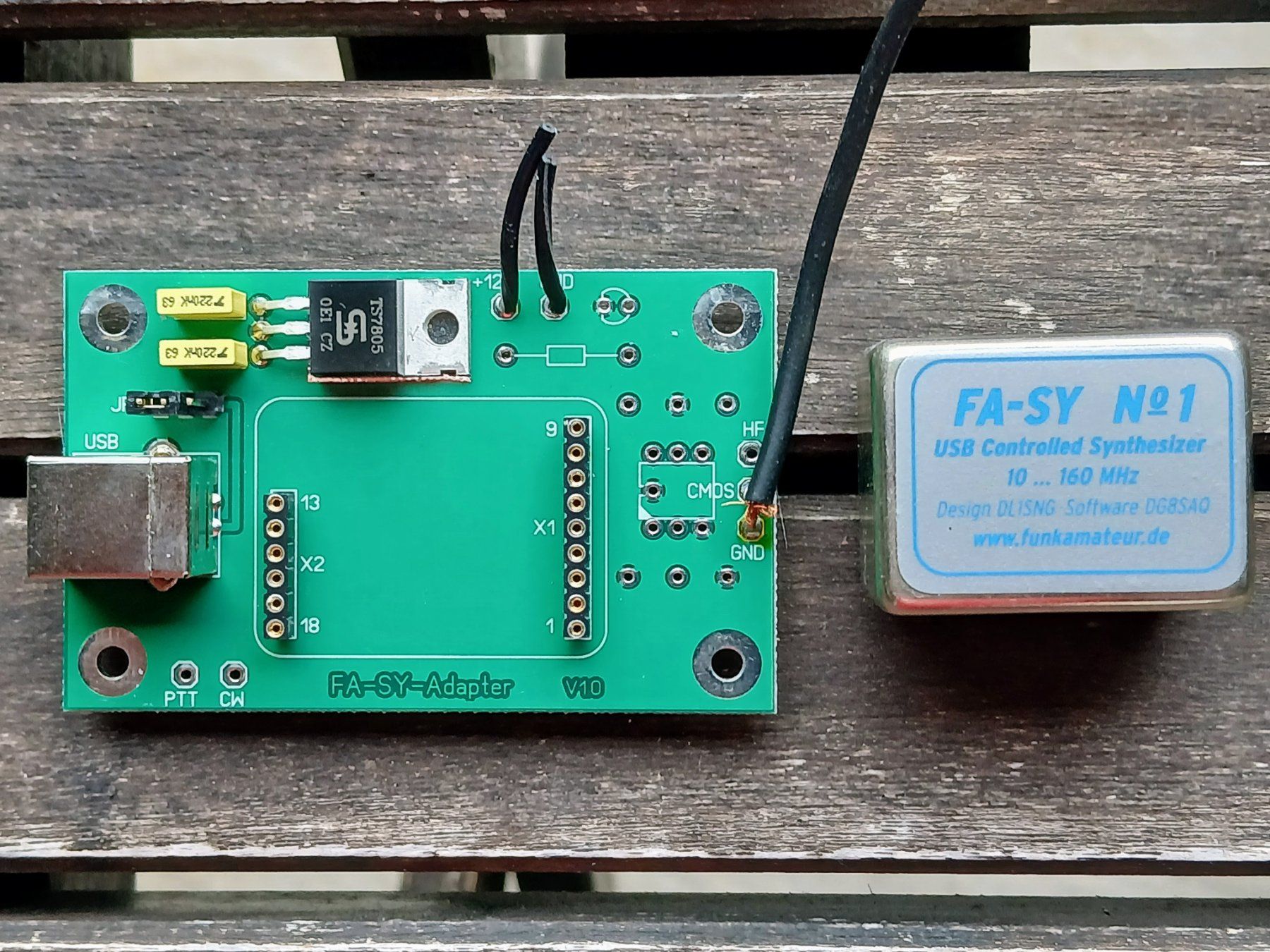

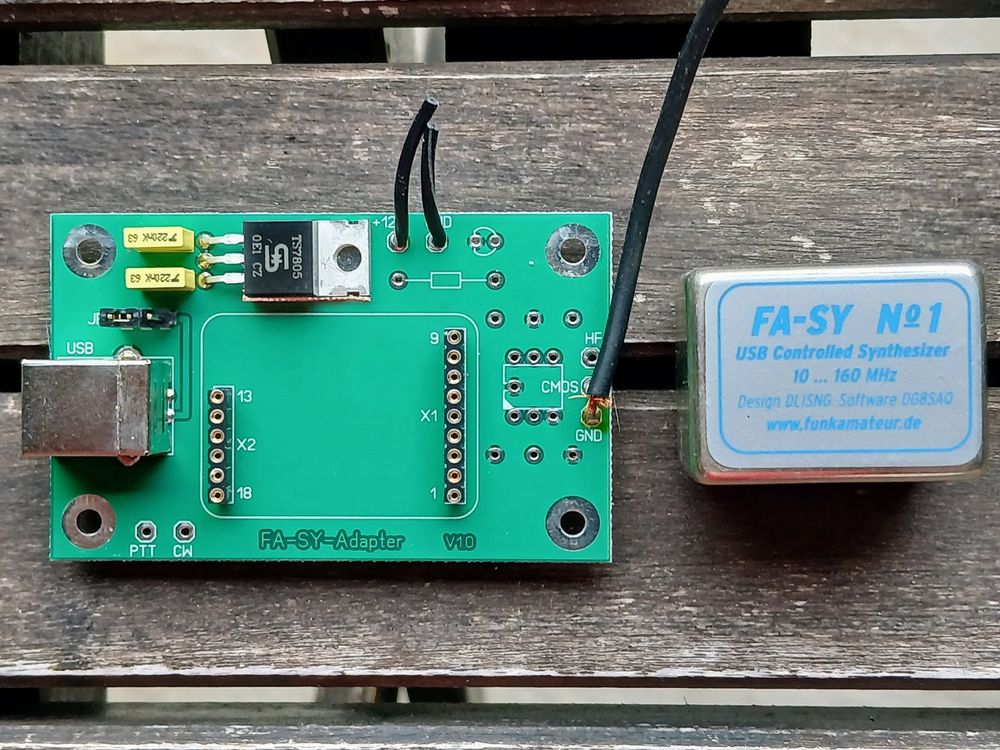

• FA-Synthesizer-Adapterplatine + Spezialteile (BX-029)

Eckdaten:

• Frequenzbereich: 10 MHz…160 MHz, nach Austausch des Si570 bis 280 resp. 810 MHz (optional)
• Auflösung: 1 Hz
• Toleranz ±31,5 ppm von -40 bis 85°C im ungeheizten und unkalibratierten Zustand
• Genauigkeit: besser als 1 Hz geheizt, temperaturstabilisiert und kalibriert
• Startfrequenz: 15 MHz
• Ausgang: CMOS-Pegel
• Stromversorgung: USB und/oder 12 V extern
• Abmessungen: 36 mm x 27 mm x 19 mm

Das Modul war bis vor kurzem in einem Software Defined Radio (SDR) USRP-1 von Ettus anstelle des originalen 64 MHz TCXO im Einsatz.

Weitere Informationen zum Design, Aufbau und Betrieb auf https://www.box73.de/advanced_search_result.php?categories_id=&inc_subcat=1&keywords=FA-SY sowie in den Beiträgen der Zeitschrift FunkAmateur https://www.box73.de/file_dl/bausaetze/BX-026.pdf und https://www.box73.de/file_dl/bausaetze/BX-029.pdf
