High End Systems Products (Suisse made)

High End Systems Products "AUDITION PE-6NL7-V3

Model: PE-6NL7-V3 avec Bluetooth 5.0 - LDAC APTX / HD 96K 24BIT avec antenne T0942

Ce préampli est basé sur une amplification en SRPP (shunted regulated push pull) vous permet d'obtenir une large bande passante, une grande dynamique,

une faible impédance de sortie et surtout pas de contre réaction avec un taux de distorsion extrêmement faible.

Il utilise des triodes au µ très constant, la 6SN7 est un excellent candidat.

Dans ces conditions, il combine des avantages difficilement compatibles, de gain "assez" élevé,

impédance de sortie "assez" basse, large bande passante,

faible distorsion jusqu'à des niveaux de sortie élevés, faible bruit...

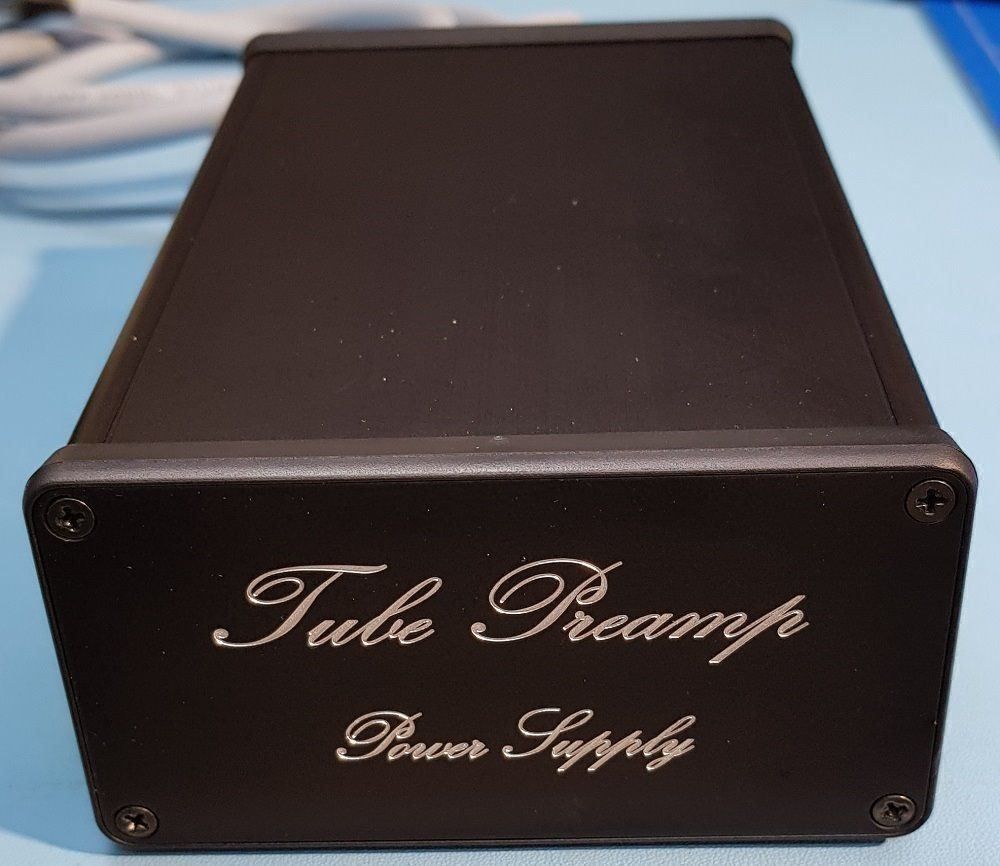

L'alimentation est logé dans un boitier externe, ce qui exclu tout bruit et ronflement.

Elle est également équipé d'un double filtrage secteur passif.

Les tensions d'anode et du filament sont parfaitement stabilisé électroniquement.

- Réponse en fréquence 1.5 Hz à 100 Khz à 0dB

1.5 Hz à 120 Khz à -3dB

- Distorsion 10 HZ à 100 KHz 0,05 dB

- Sensibilité d'entrée 140 mV pour 1V de gain

- Alimentation externe 230 V ( Double Filtrage Passif )

- Rapport signal/bruit SNR 95 dB

- Temps de montée à 20 Khz, 1.2 us

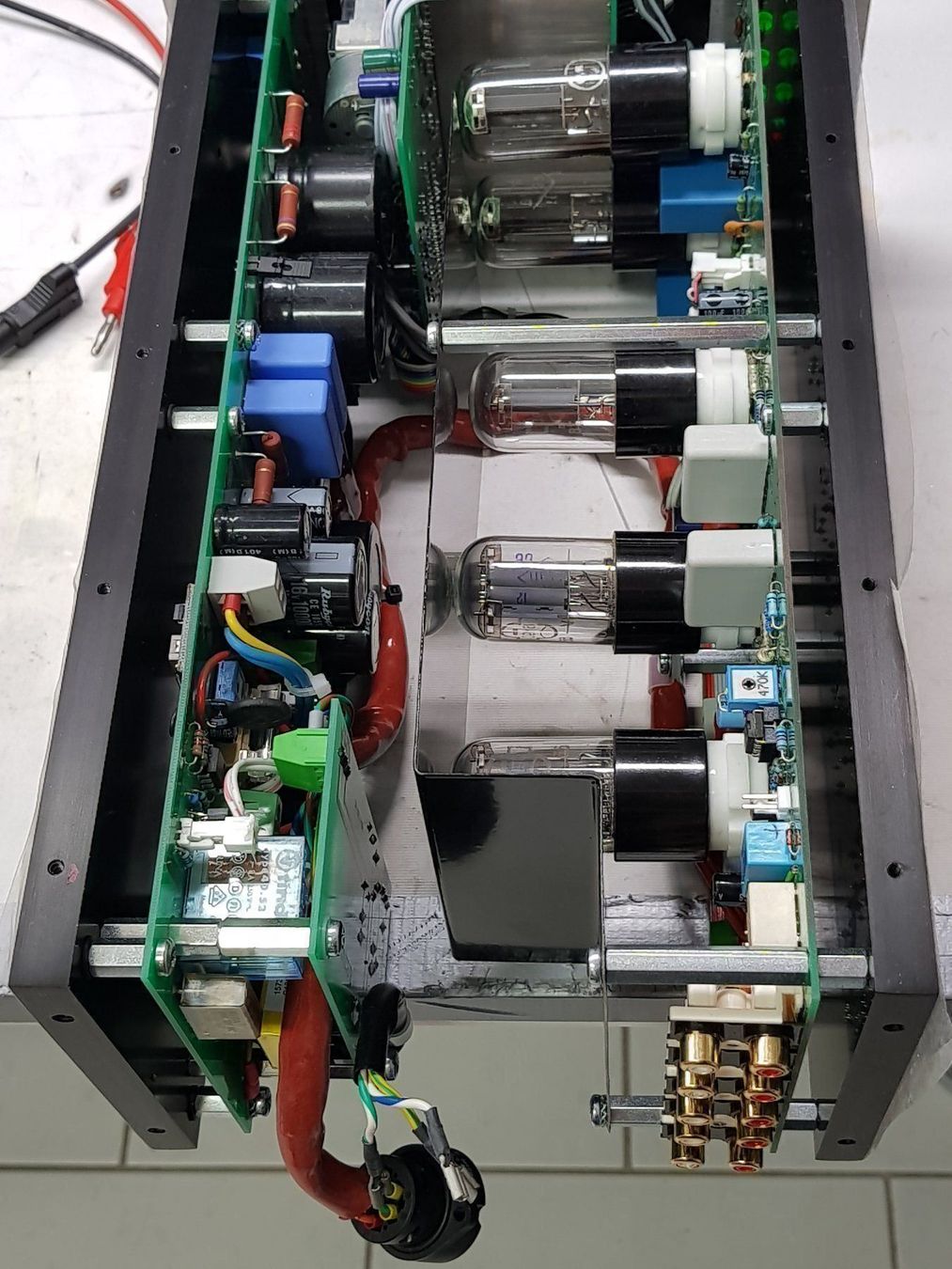

- Tubes 6SN7 / 6SL7

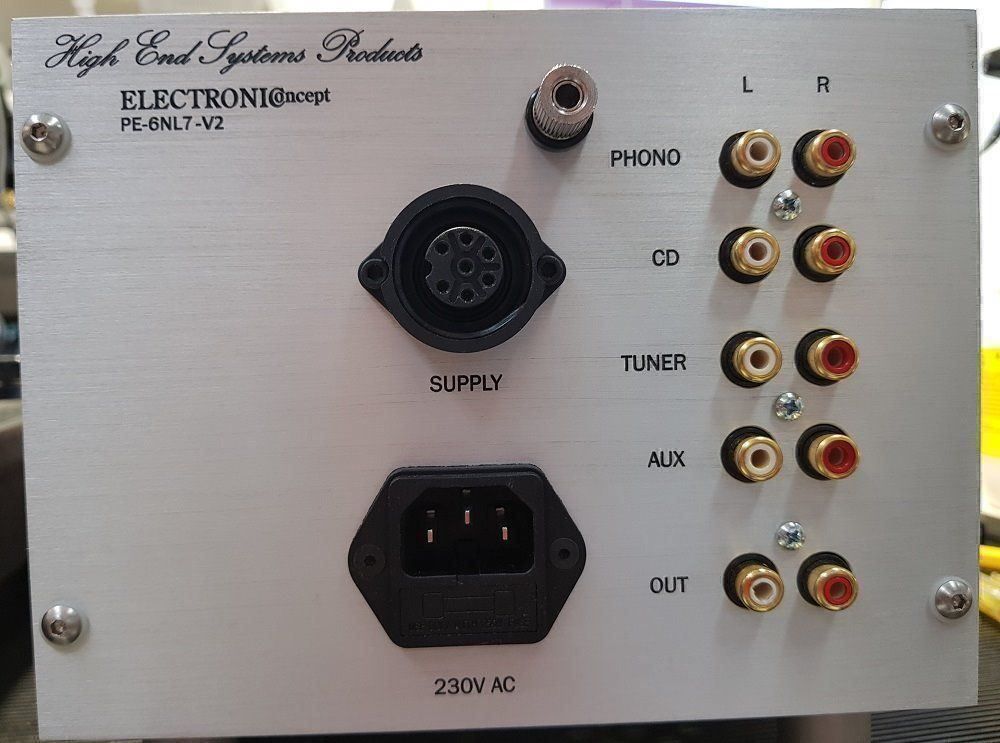

- 4 entrées lignes, 1 entrée Phone ( RIAA / SRPP )

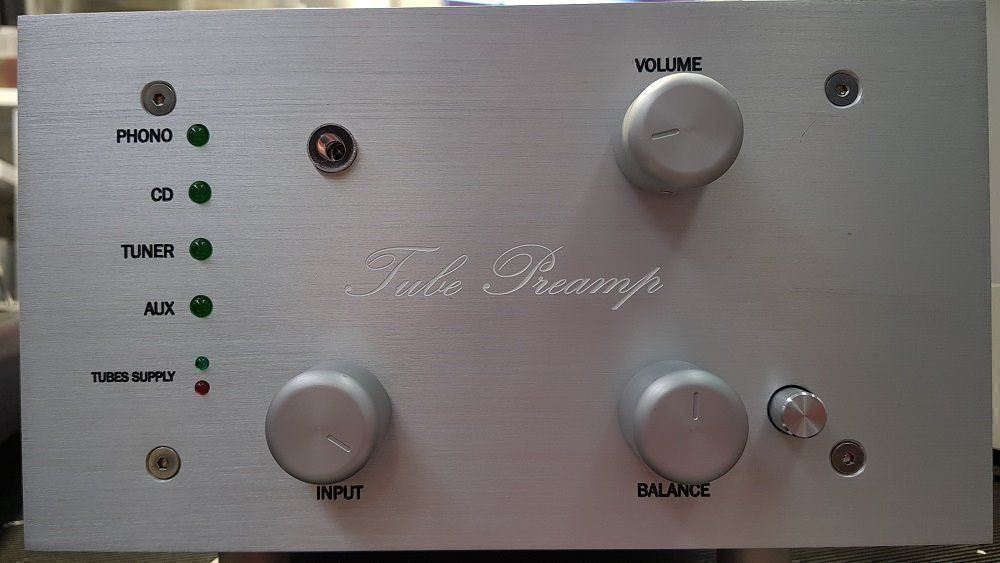

- Télécommande IR ( sélection des entrées et volume )

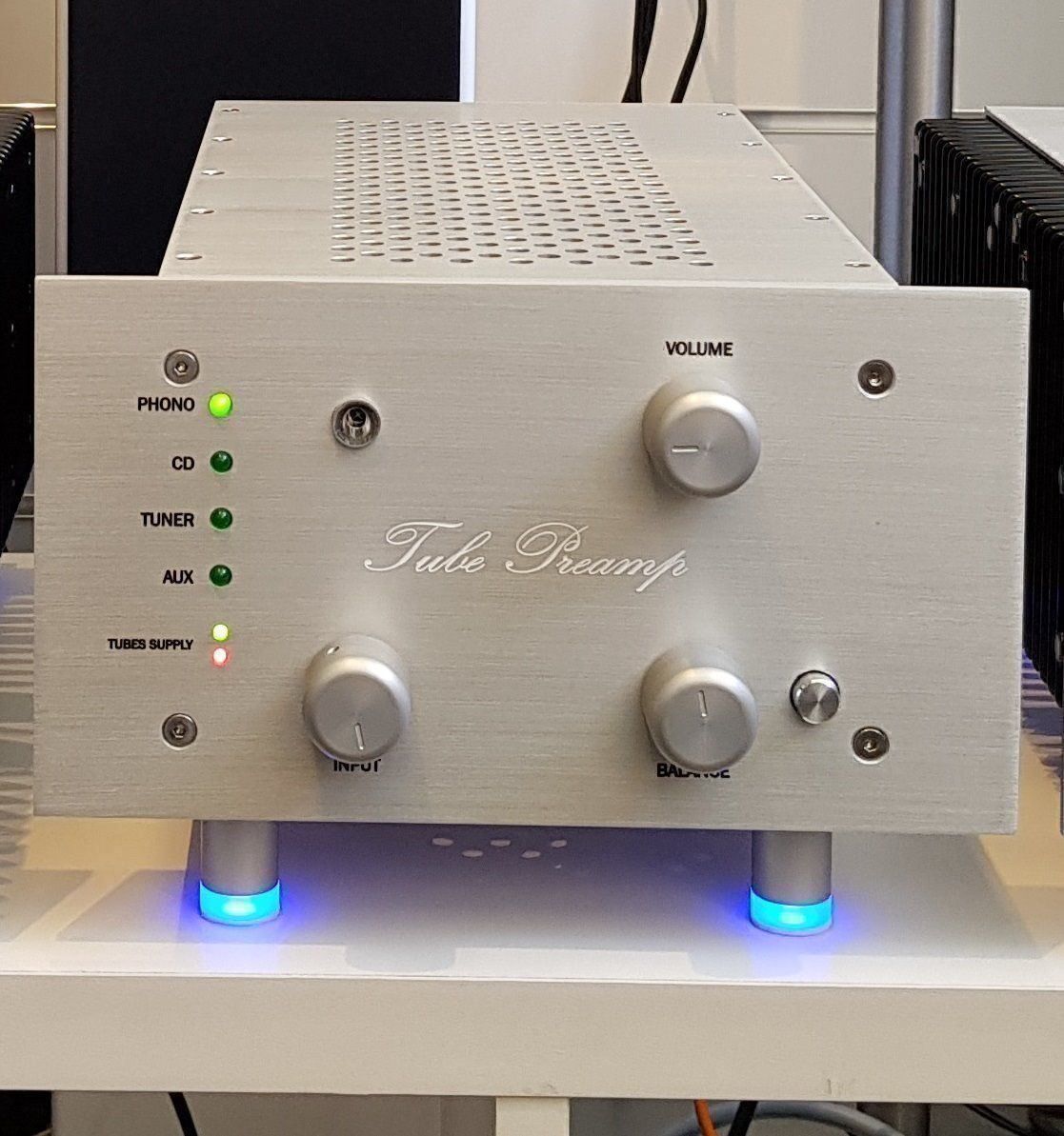

- Eclairage des pieds: bleu, vert, orange, rouge au choix à la commande.

- Possibilité de déclencher l’éclairage.

- Tubes 6SN7 / 6SL7

ELECTRONIC-CONCEPT

-----------------------------------------------------------------------------------

High End Systems Products (Suisse made)

High-End-Systemprodukte "AUDITION PE-6NL7-V3

Modell: PE-6NL7-V3 mit Bluetooth 5.0 - LDAC APTX / HD 96K 24BIT mit Antenne T0942

Dieser Vorverstärker basiert auf einer SRPP-Verstärkung (Shunted Regulation Push Pull), mit der Sie eine große Bandbreite, einen großen Dynamikbereich und

eine niedrige Ausgangsimpedanz und vor allem keine Rückkopplung bei extrem niedriger Verzerrungsrate.

Es verwendet Trioden mit einem sehr konstanten µ, die 6SN7 ist ein ausgezeichneter Kandidat.

Unter diesen Bedingungen verbindet es schwer vereinbare Vorteile mit einem "ziemlich" hohen Gewinn,

"ziemlich" niedrige Ausgangsimpedanz, große Bandbreite,

geringe Verzerrung bis zu hohen Ausgangspegeln, geringes Rauschen...

Das Netzteil ist in einer externen Box untergebracht, die jegliches Rauschen und Brummen ausschließt.

Es ist außerdem mit einer doppelten passiven Sektorfilterung ausgestattet.

Die Anoden- und Heizspannungen sind perfekt elektronisch stabilisiert.

- Frequenzgang 1,5 Hz bis 100 kHz bei 0 dB

1,5 Hz bis 120 kHz bei -3 dB

- 10 Hz Verzerrung bei 100 kHz, 0,05 dB

- 140 mV Eingangsempfindlichkeit für 1V Verstärkung
