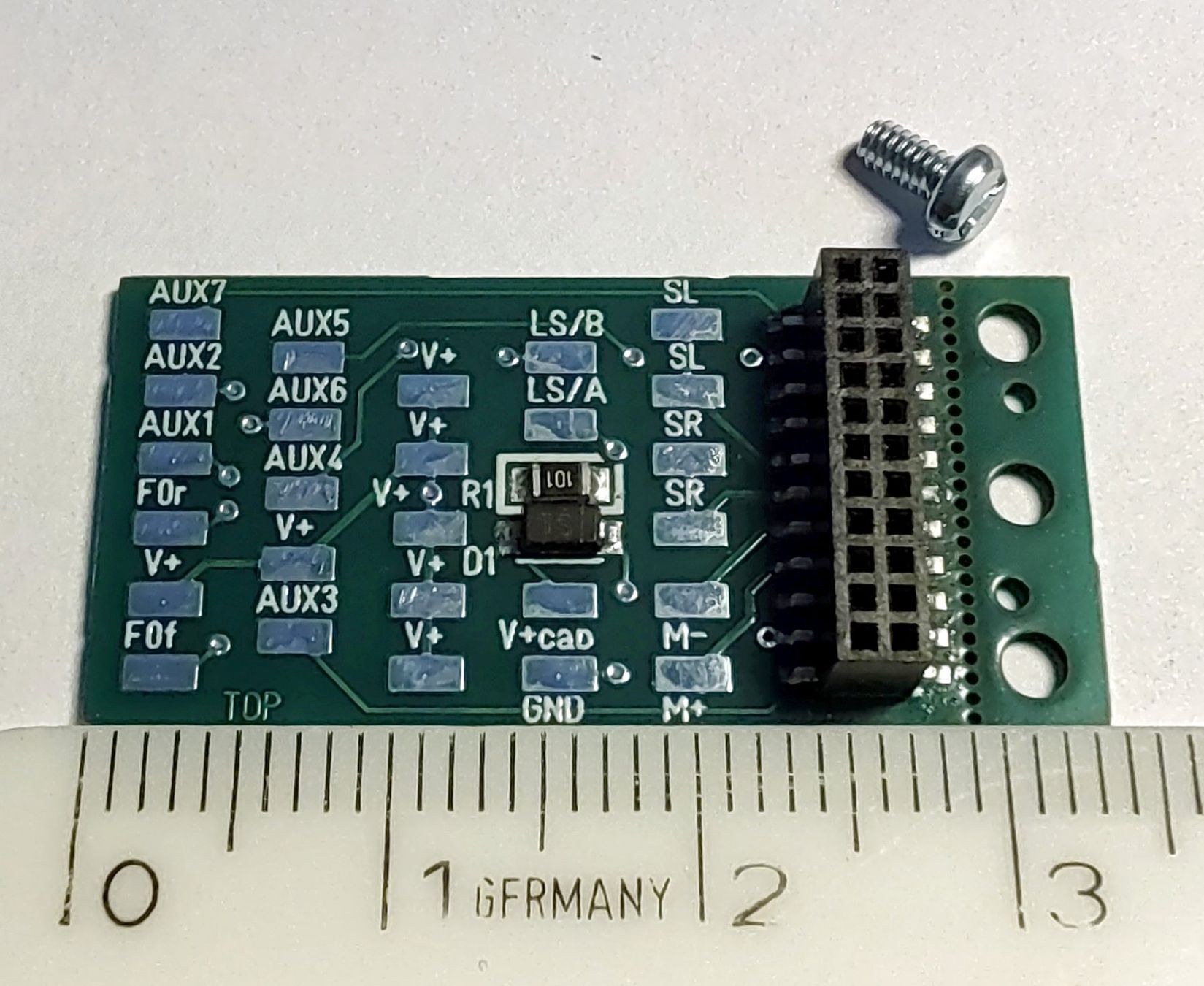

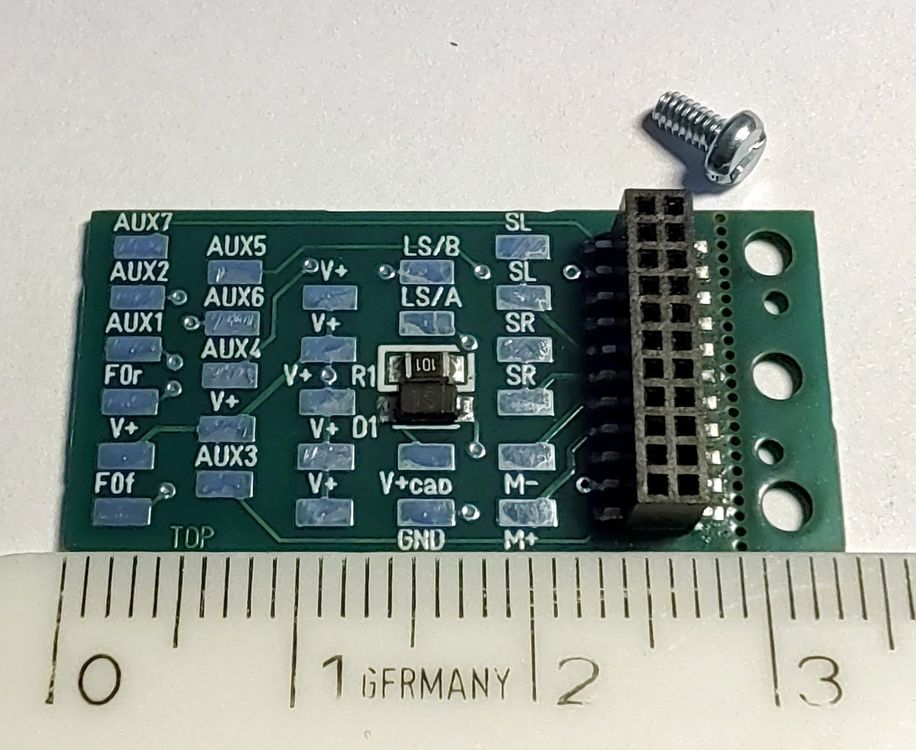

Verkauft wird eine Plux22 Schnittstelle, um eine Lok mit einer Digitalschnittstelle auszurüsten. Es gibt eine Ladeschaltung (Diode und Widerstand) für einen Stützkondensator. Die Länge orientiert sich ungefähr an einem ESU Loksound 5.

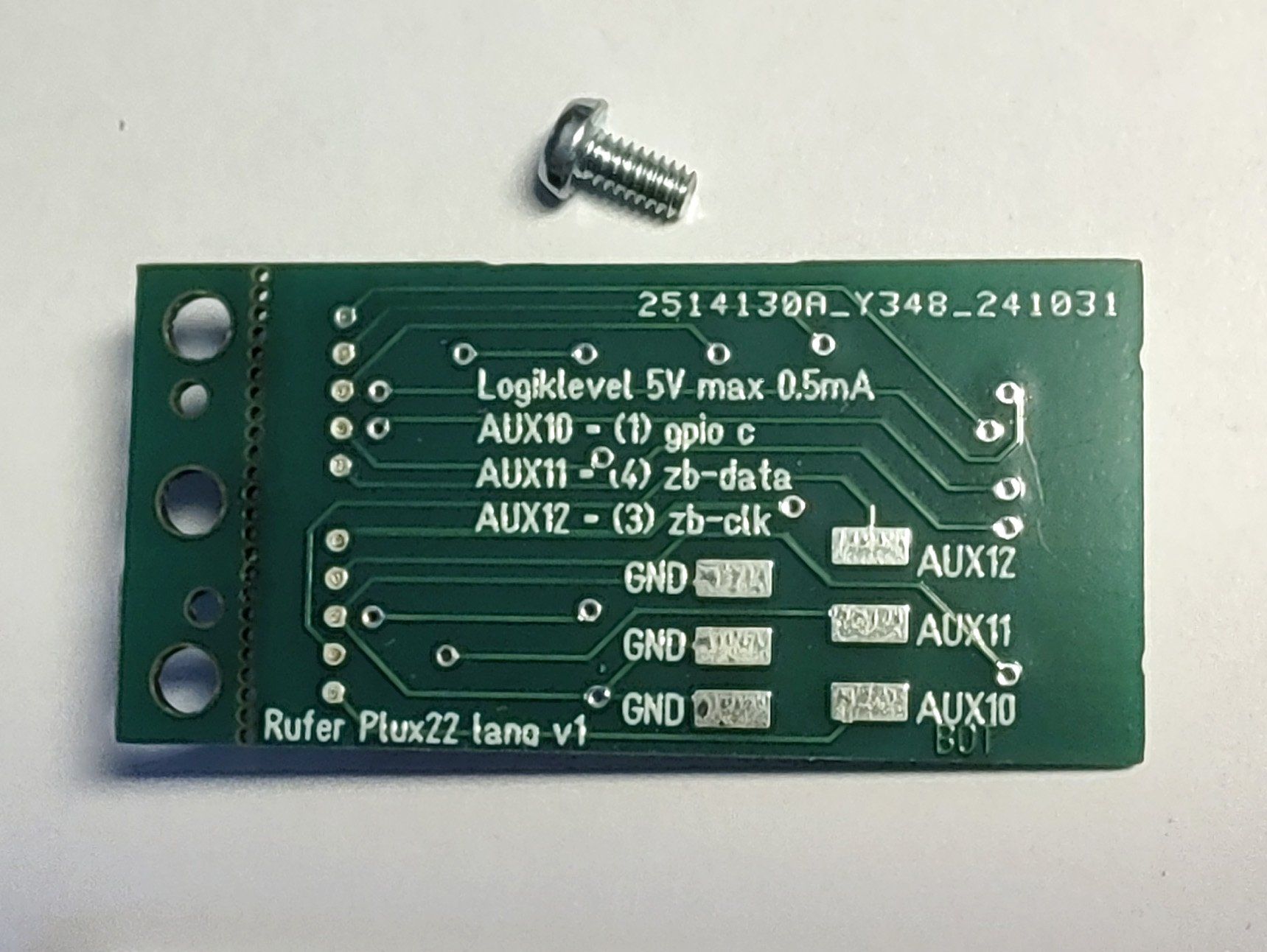

Es gibt Löcher, um die Platine mit einer M2 Schraube zu fixieren. Dieser Teil kann abgebrochen werden, um die Länge zu reduzieren. Die Unterseite ist flach, nur die Logiklevel Ausgänge AUX10-12 und zugehörige GND Anschlüsse sind unten.
Der Decoder wird von oben gesteckt. Höhe der Buchsenleiste 4mm, totale Höhe mit ESU Lokpilot 5 ungefähr 12mm.
Grösse: 34x16.5mm (mit abgebrochenem Montagetab: 29.5x16.5mm)
Schnittstelle: Plux22 (NEM658)
Anschlüsse: Schiene links/rechts (je 2x), Motor+/Motor-, F0f, F0r, AUX1-AUX7, AUX10-12 (Logiklevel) V+ (7x), V+ cap, GND (4x), Lautsprecher A/B
)
)
)
