Der Laserstrahl, als Verlängerung der Wasserwaage, ist der präzise Helfer für den mobilen Einsatz auf Baustellen, bei Montagen oder im unwegsamen Gartenbereich. Er eignet sich auch zum Fluchten, Nivellieren und Anlegen eines rechten Winkels. Durch den eingebauten Laser wird eine sehr hohe Messgenauigkeit auch auf langen Distanzen ca. 30 m erzielt.

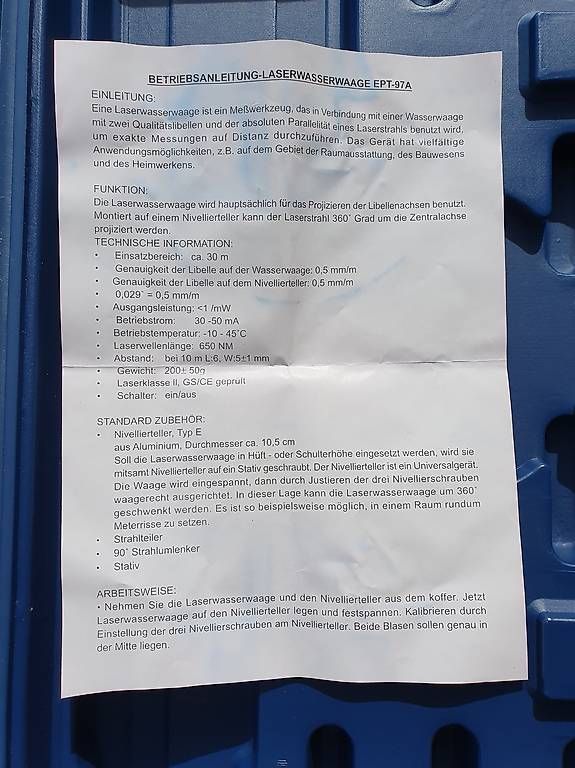

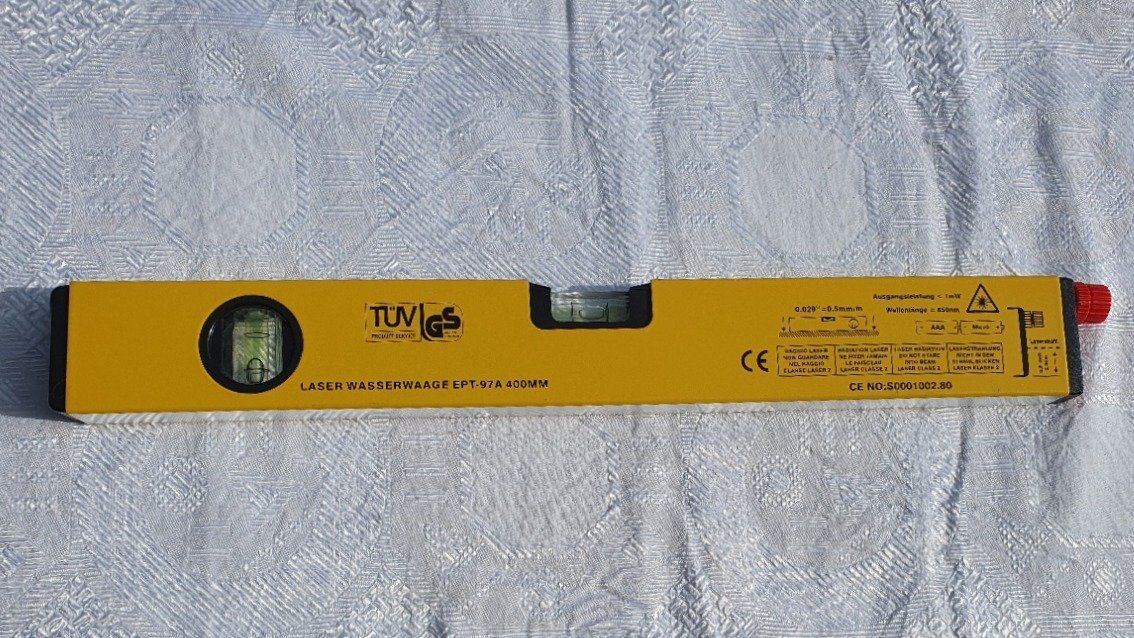

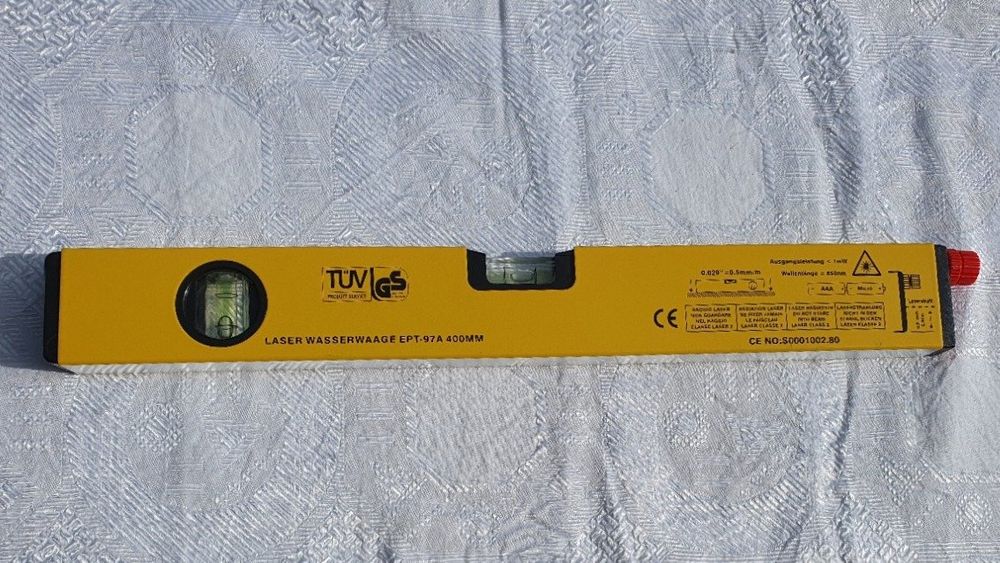

BETRIEBSANLEITUNG LASERWASSERWAAGE EPT-97A
EINLEITUNG
Eine Laserwasserwaage ist ein Messwerkzeug, das in Verbindung mit einer Wasserwaage mit zwei Qualitätslibellen und der absoluten Parallelität eines Laserstrahls benutzt wird, um exakte Messungen auf Distanz durchzuführen.
Das Gerät hat vielfältige Anwendungsmöglichkeiten, z. B. auf dem Gebiet der Raumausstattung, des Bauwesens und des Heimwerkens.
FUNKTION
Die Laserwasserwaage wird hauptsächlich für das Projizieren der Libellenachsen benutzt. Montiert auf einem Nivellierteller kann der Laserstrahl um 360° um die Zentralachse projiziert werden.
TECHNISCHE INFORMATIONEN
Einsatzbereich: ca. 30 m
Genauigkeit der Libelle auf der Wasserwaage: 0,5 mm/m
Genauigkeit der Libelle auf dem Nivellierteller: 0,5 mm/m
0,029° = 0,5 mm/m
Ausgangsleistung: < 1 mW
Betriebsstrom: 3050 mA
Betriebstemperatur: -10 °C bis +45 °C
Laserwellenlänge: 650 nm
Abstand: bei 10 m L: 6 mm, W: 5 ± 1 mm
Gewicht: 200 ± 50 g
Laserklasse II, GS/CE geprüft
Schalter: Ein/Aus
STANDARD-ZUBEHÖR
Nivellierteller, Typ E
Aus Aluminium
Durchmesser ca. 10,5 cm

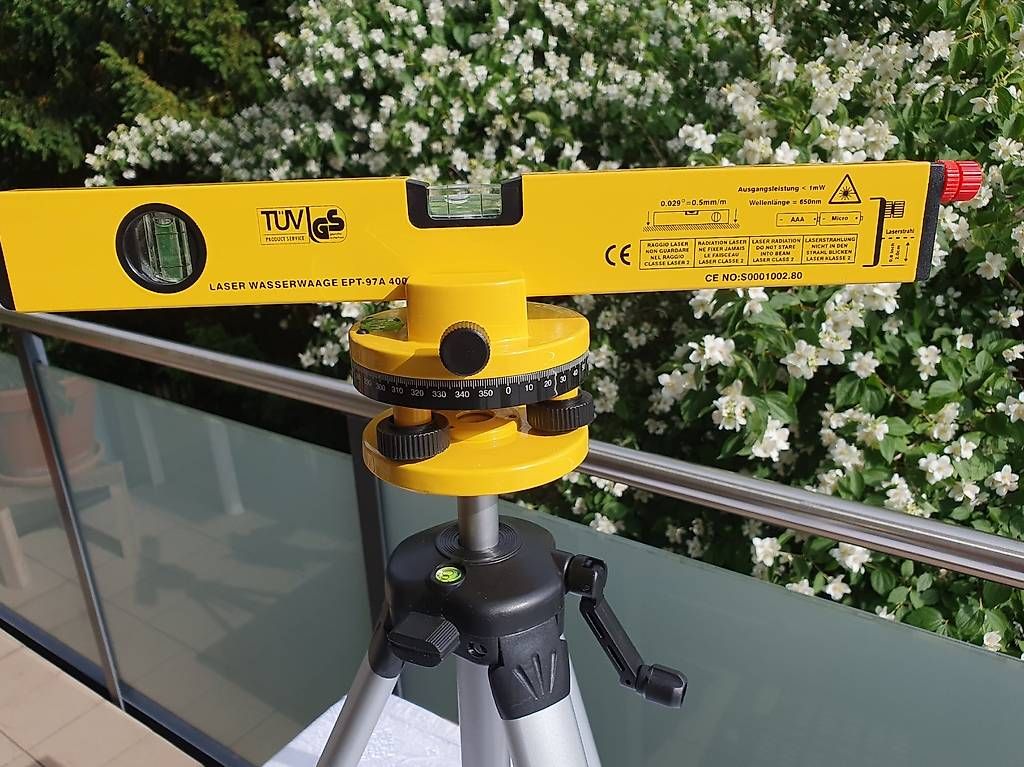

Soll die Laserwasserwaage in Hüft- oder Schulterhöhe eingesetzt werden, wird sie mitsamt Nivellierteller auf ein Stativ geschraubt.
Der Nivellierteller ist ein Universalgerät. Die Waage wird eingespannt und durch Justieren der drei Nivellierschrauben waagerecht ausgerichtet.
In dieser Lage kann die Laserwasserwaage um 360° geschwenkt werden. Es ist so beispielsweise möglich, in einem Raum rundum Meterrisse zu setzen.
Weiteres Zubehör:
Strahlteiler
90° Strahlumlenker
Stativ
ARBEITSWEISE

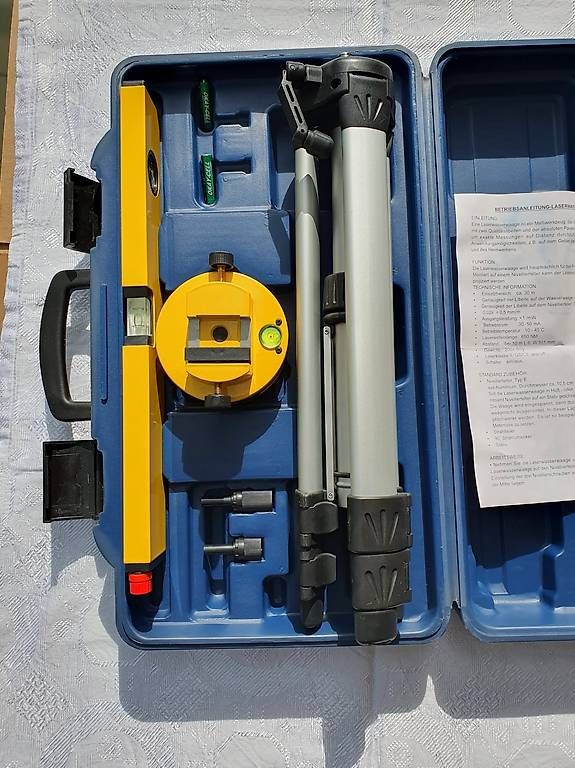

Nehmen Sie die Laserwasserwaage und den Nivellierteller aus dem Koffer.
Legen Sie die Laserwasserwaage auf den Nivellierteller und spannen Sie sie fest.
Kalibrieren Sie das Gerät durch Einstellung der drei Nivellierschrauben am Nivellierteller.
Beide Libellenblasen müssen sich genau in der Mitte befinden.

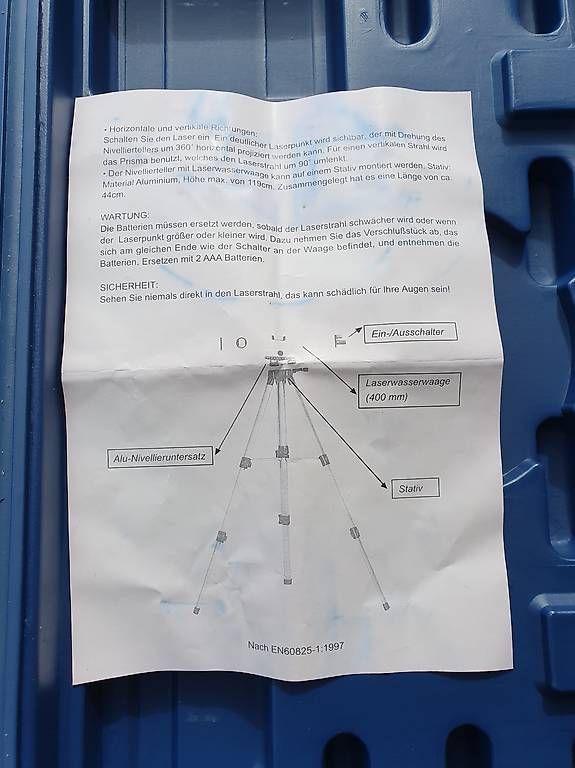

HORIZONTALE UND VERTIKALE RICHTUNGEN
Schalten Sie den Laser ein. Ein deutlicher Laserpunkt wird sichtbar, der durch Drehen des Nivelliertellers um 360° horizontal projiziert werden kann.
Für einen vertikalen Strahl wird das Prisma benutzt, welches den Laserstrahl um 90° umlenkt.

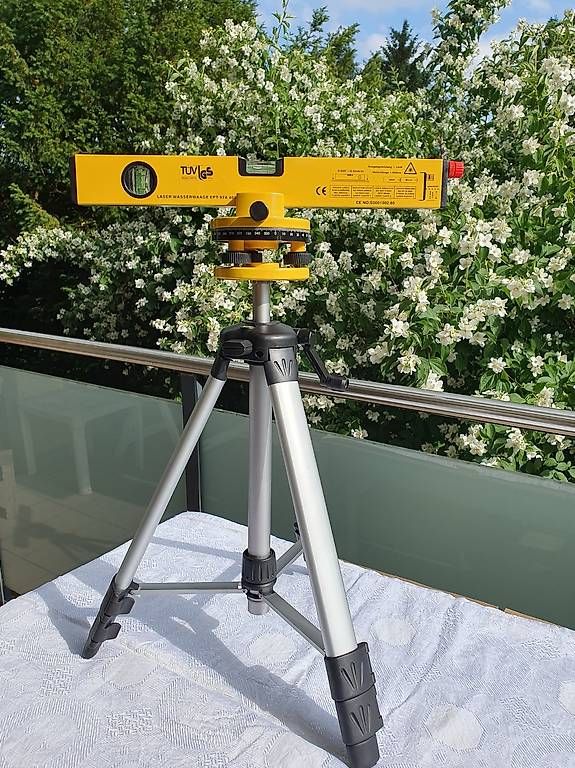

Der Nivellierteller mit Laserwasserwaage kann auf einem Stativ montiert werden.
Technische Daten des Stativs:
Material: Aluminium
Maximale Höhe: 119 cm
Länge im zusammengelegten Zustand: ca. 44 cm
WARTUNG
Die Batterien müssen ersetzt werden, sobald der Laserstrahl schwächer wird oder wenn der Laserpunkt grösser oder kleiner wird.
Dazu nehmen Sie das Verschlussstück ab, das sich am gleichen Ende wie der Schalter an der Waage befindet, und entnehmen die Batterien.
Verwenden Sie als Ersatz:
2 × AAA-Batterien
SICHERHEIT
Sehen Sie niemals direkt in den Laserstrahl. Dies kann schädlich für Ihre Augen sein.
Norm:
EN 60825-1:1997
)
)
