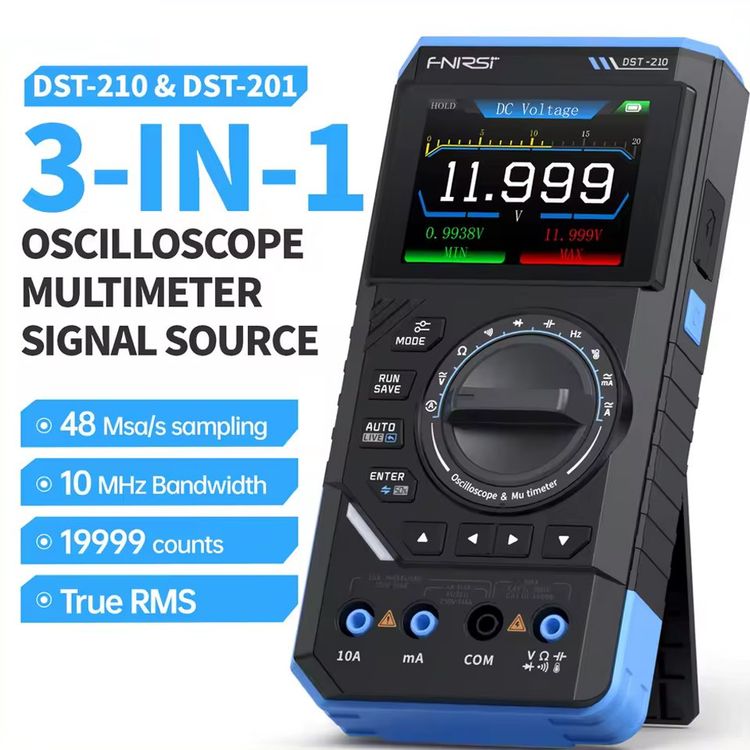

Kompaktes Multifunktions-Messgerät mit Oszilloskop, Signalgenerator und Digitalmultimeter. Das Oszilloskop bietet 48 MSa/s und 10 MHz Analogbandbreite mit Schutz bis ±400 V. Der Signalgenerator liefert 13 Wellenformen (0–10 kHz, 0,1–3,0 V). Das Multimeter deckt AC/DC-Spannung und -Strom, Widerstand, Kapazität, Frequenz, Temperatur, Dioden/Durchgang, Datenhalt und LIVE-Null/Leiter-Prüfung ab. Überlastschutz, einstellbare Hintergrundbeleuchtung, 2,8″-TFT-Display und 3000 mAh Akku für mobiles Arbeiten.
Technische Spezifikationen
Display & Basis

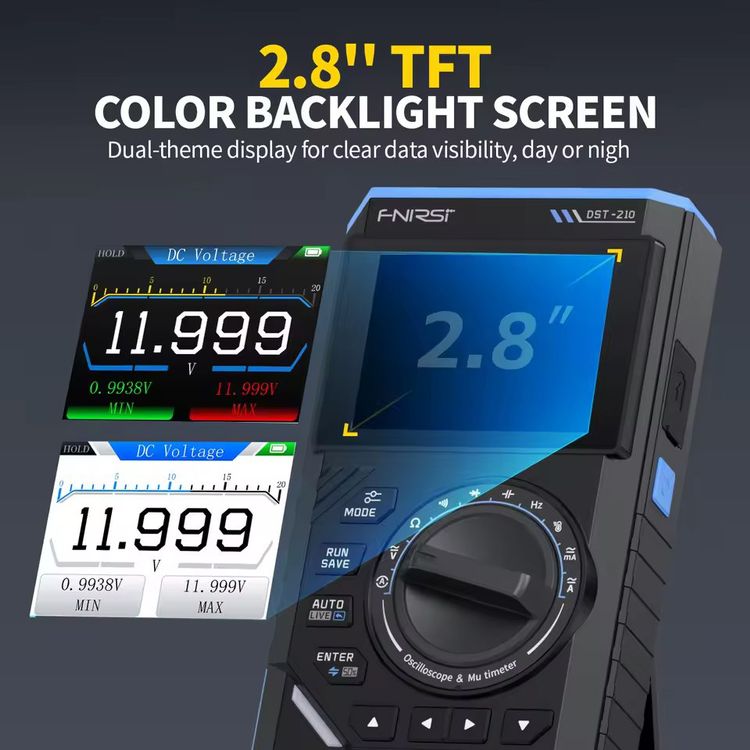

-Bildschirm: 2,8″ TFT-Farbdisplay
-Hintergrundbeleuchtung: Helligkeit einstellbar
-Laden: USB-C (5 V / 1 A)

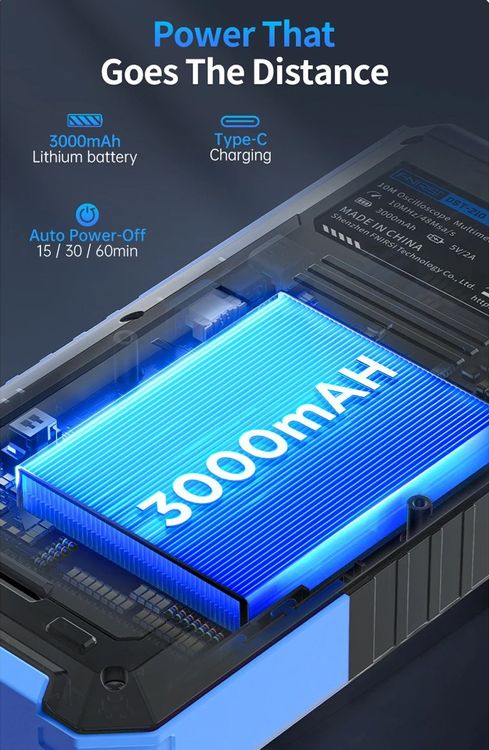

-Akku: 3000 mAh
-Sprachen: Chinesisch / Englisch
-Abmessungen: ca. 177,43 × 87,47 × 34,5 mm
-Gewicht: ca. 300 g
Oszilloskop
-Echtzeit-Abtastrate: 48 MSa/s
-Analogbandbreite: 10 MHz
-Eingangsimpedanz: 1 MΩ
-Kopplung: AC/DC
-Messspannungsbereich: 1:1-Tastkopf 80 Vpp (+40 V), 10:1-Tastkopf 800 Vpp (+400 V)
-Vertikale Empfindlichkeit: 10 mV/div – 10 V/div
-Vertikale Verschiebung: einstellbar (Anzeige)
-Zeitbasis: 500 ns – 20 s
-Trigger: Auto / Normal / Single
-Triggerkanten: steigend / fallend
-Triggerlevel: einstellbar (Anzeige)
-Waveform-Freeze: HOLD
-Automessungen: Max, Min, Mittel, RMS, Vpp, Frequenz, Periode, Tastgrad

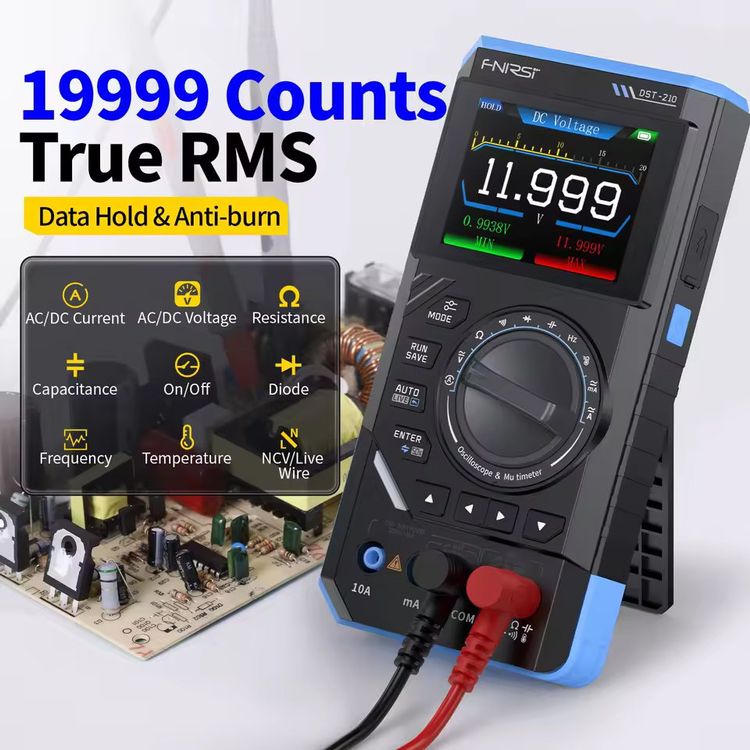

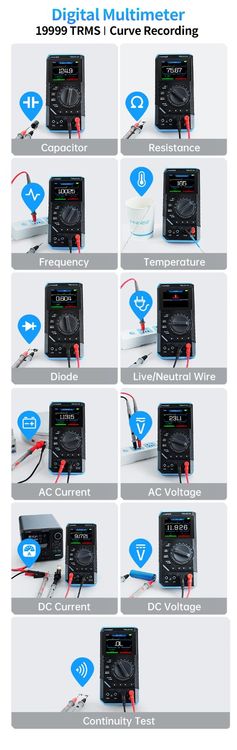

Multimeter
-DC-Spannung: 1,9999 V / 19,999 V / 199,99 V / 1000 V — ±(0,5 %+3)
-AC-Spannung: 1,9999 V / 19,999 V / 199,99 V / 750,0 V — ±(1 %+3)
-DC-Strom: 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A — ±(1,2 %+3)
-AC-Strom: 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A — ±(1,5 %+3)
-Widerstand: 19,999 MΩ / 1,9999 MΩ / 199,99 kΩ / 19,999 kΩ — ±(0,5 %+3);
1,9999 kΩ / 199,99 Ω — ±(2,0 %+3)
-Kapazität: 999,9 µF / 99,99 µF / 9,999 µF / 999,9 nF / 99,99 nF / 9,999 nF — ±(2,0 %+5);
9,999 mF / 99,99 mF — ±(5,0 %+20)
-Frequenz: 9,999 MHz / 999,9 kHz / 99,99 kHz / 9,999 kHz / 999,99 Hz / 99,99 Hz / 9,999 Hz —±(0,1 %+2)
-Temperatur: −55 … 1300 °C (−67 … 2372 °F) — ±(2,5 %+5)
-Diode / Durchgang: vorhanden
-LIVE-/Nullleiter-Erkennung: vorhanden

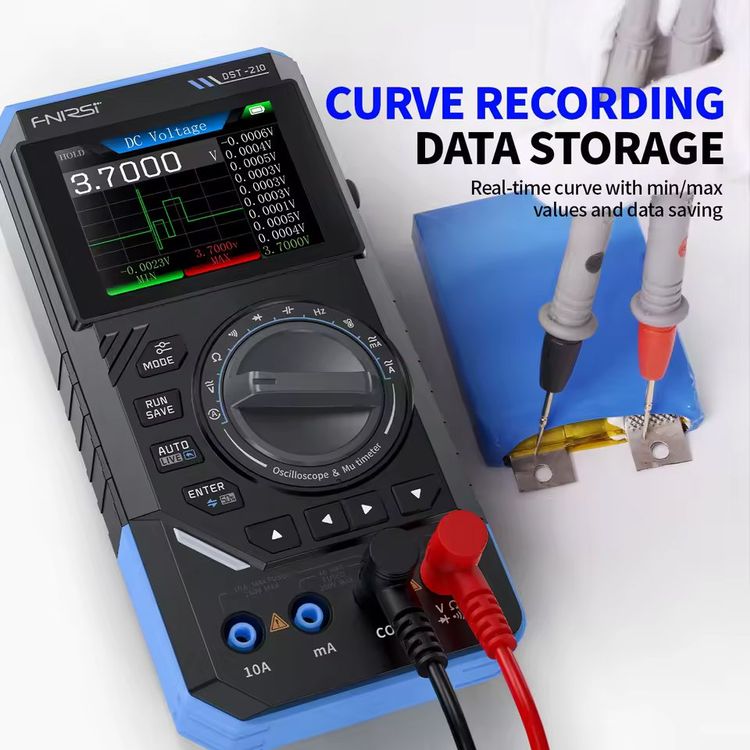

-Funktionen: Aufzeichnung, Auto-Messung, Datenhalt, Niedrig-Akkuladung-Hinweis, Überlastschutz
Signalgenerator
-Ausgangsformen: 13 Typen
-Frequenz: 0–10 kHz
-Rechteck-Tastgrad: 0–100 % (Rechteck/Sägezahn einstellbar)
-Amplitude: 0,1–3,0 V

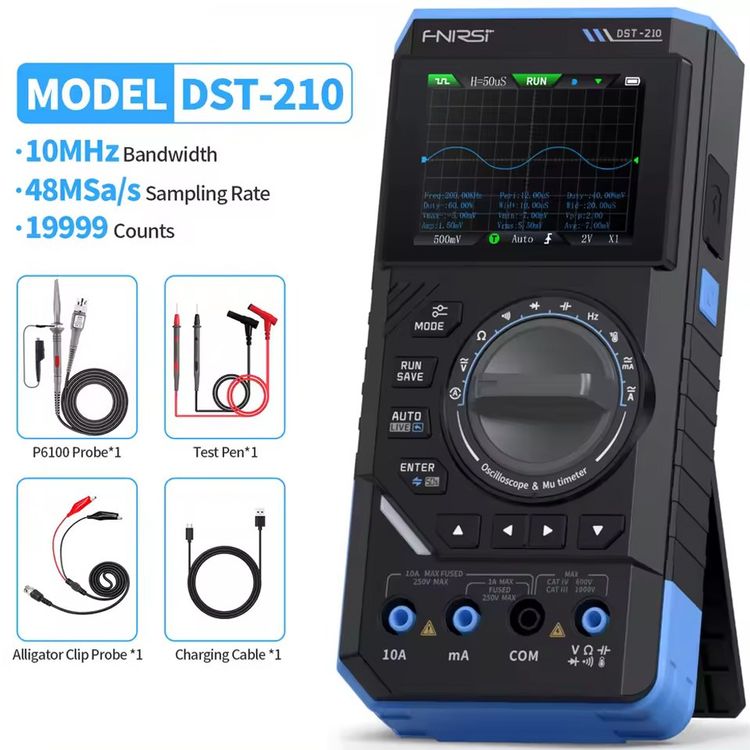

Lieferumfang
-Multifunktions-Messgerät ×1
-Krokodilklemmen-Leitung ×1
-Oszilloskop-Tastkopf ×1
-Multimeter-Messleitungen ×1
-USB-Ladekabel ×1
-Benutzerhandbuch ×1
-Verpackungsbox ×1
