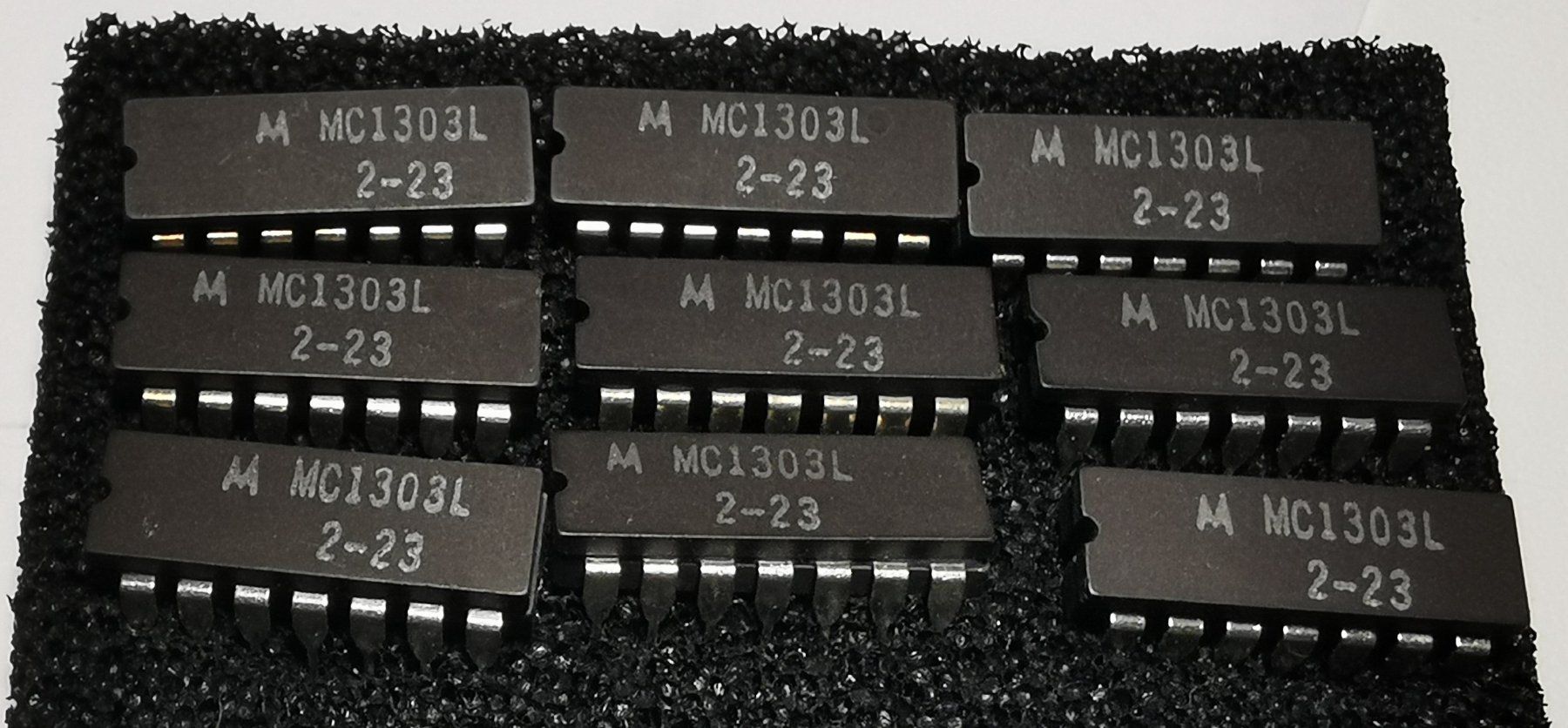

MC1303L Motorola 9 Stück
Preis für alle 9 Stück
Neuware aus Ersatzteillager
- MC1303L Datasheet (Motorola Solutions): Enthält vollständige Spezifikationen, Pinbelegung, elektrische Kennwerte und typische Anwendungsschaltungen
🔍 Wichtige Daten aus dem Datenblatt
Allgemeines
- Typ: Monolithischer Doppel-Stereo-Vorverstärker (Dual Stereo Preamplifier)
- Gehäuse: Keramisch CDIP-14, Durchsteckmontage
- Versorgungsspannung: typ. ±13 V (bis ±15 V zulässig), Arbeitstemperaturbereich 0 °C bis +70 °C
Elektrische Eigenschaften (pro Kanal, @ Ta = 25 °C)
- Offene Schleifenverstärkung ≥ 6000 V/V
- Ausgangsspannungsswing ≥ 4 Vrms (typisch 5 Vrms bei 1 kHz)
- Kanaltrennung ≥ 60 dB bei 10 kHz
- Ausgang bei Kurzschluss geschützt ia902305.us.archive.org
Typische Anwendungsschaltung
- Geeignet für RIAA-Phonoentzerrer, Bandkopf-Vorverstärker, sowie Stereo-Audio-Vorverstärkung
- Diagramme zur Verwendung für Phono-, Tapekopf-, Breitband-Audioanwendungen inklusive Frequenzgang und Rauschdiagrammen
✅ Fazit
Der MC1303L ist ein robuster Dual-Vorverstärker für analoge Audioanwendungen (Phono, Tape, etc.) mit starkem Ausgangssignal, exzellenter Kanaltrennung und Kurzschlussschutz
)
)
