Maico ER 60 H (0084.0104) Ventilatoreinsatz mit Feuchtesteuerung

🚚 Lieferung in 2-7 Werktagen
💳 Kauf auf Rechnung · Twint · Kreditkarte – gebührenfrei
👇 Weitere Infos am Ende der Produktbeschreibung

• Ausführung: Feuchtesteuerung (0084.0104)
• Fördervolumen: 35 m³/h / 62 m³/h
• Drehzahl: 850 1/min / 1.250 1/min
• Luftrichtung: Entlüftung
• Drehzahlsteuerbar: −
• SEC average: -20,12 kWh/(m²*a)
• Spannungsart: Wechselstrom
• Bemessungsspannung: 230 V
• Netzfrequenz: 50 Hz
• Leistungsaufnahme: 10 W / 21 W
• IMax: 0,12 A / 0,16 A
• Schutzart: IP X5
• Netzzuleitung: 3/5 x 1,5 mm²
• Einbauort: Wand / Decke
• Einbauart: Unterputz
• Systemart: dezentral
• Material: Kunststoff
• Farbe: verkehrsweiß, ähnlich RAL 9016
• Gewicht: 1,52 kg
• Gewicht mit Verpackung: 1,8 kg
• Filterklasse: ISO Coarse 30 % (G2)
• Ausblasrichtung: seitlich
• Breite: 250 mm
• Höhe: 250 mm
• Tiefe: 150 mm
• Breite mit Verpackung: 280 mm
• Höhe mit Verpackung: 280 mm
• Tiefe mit Verpackung: 155 mm
• Fördermitteltemperatur bei IMax: 40 °C
• Nachlaufzeit: 6 min / Nachlaufzeit bei Verwendung eines optionalen Schalters (z.B. Lichtschalter) verfügbar
• Schalldruckpegel: 25 dB(A) / 36 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2

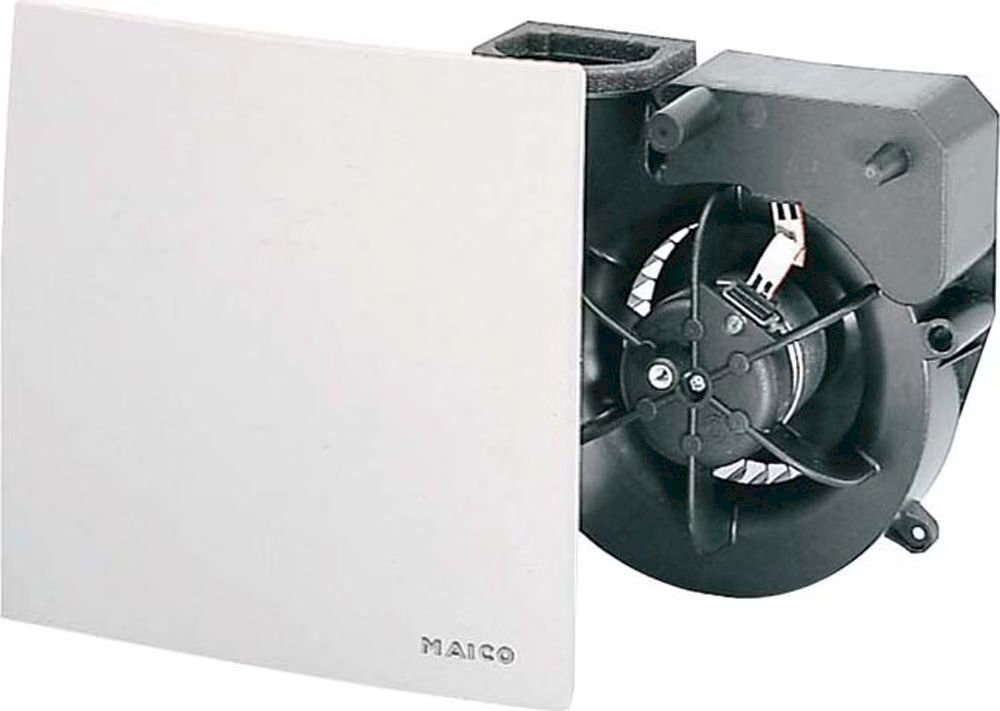

Ventilatoreinsatz mit Abdeckung und Filter zum Einbau in Unterputzgehäuse, Fördervolumen 62 m³/h, mit Feuchtesteuerung und Grundlastschaltung.

Ausführung mit Feuchtesteuerung und Grundlastschaltung

• Barrierefreies Produkt, da automatisches Ein-/Ausschalten über Feuchtesteuerung möglich ist.
• Vollautomatische intelligente Feuchtesteuerung.
• Keine Einstellung der Einschaltfeuchte notwendig. Ventilator überwacht die Raumluftfeuchte eigenständig und entlüftet automatisch.
• Nicht drehzahlsteuerbar.
• Nicht für Zweitraumlüftung geeignet.
• Manuelle Bedienung über einen Schalter möglich, z. B. Einschalten der Volllast per Lichtschalter.
• Standardschaltung: Ventilator läuft im Grundlastbetrieb, Feuchtesteuerung ist aktiv, bei Überschreitung des Einschaltpunkts Volllastbetrieb, bei Unterschreitung des Ausschaltpunkts Grundlastbetrieb.

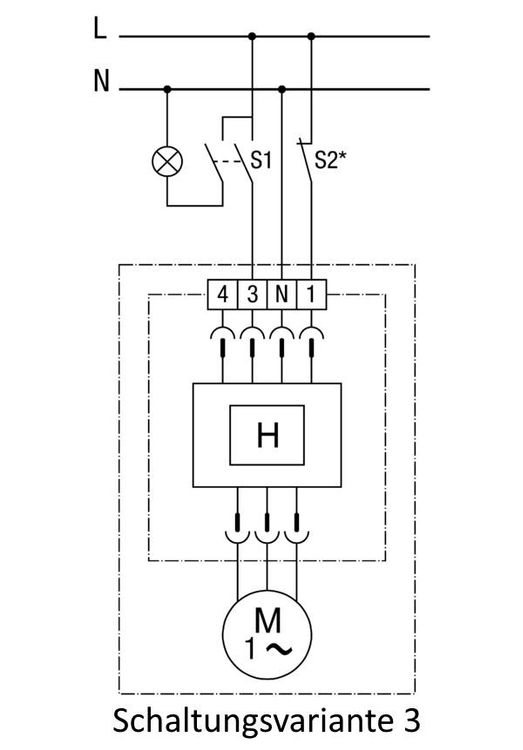

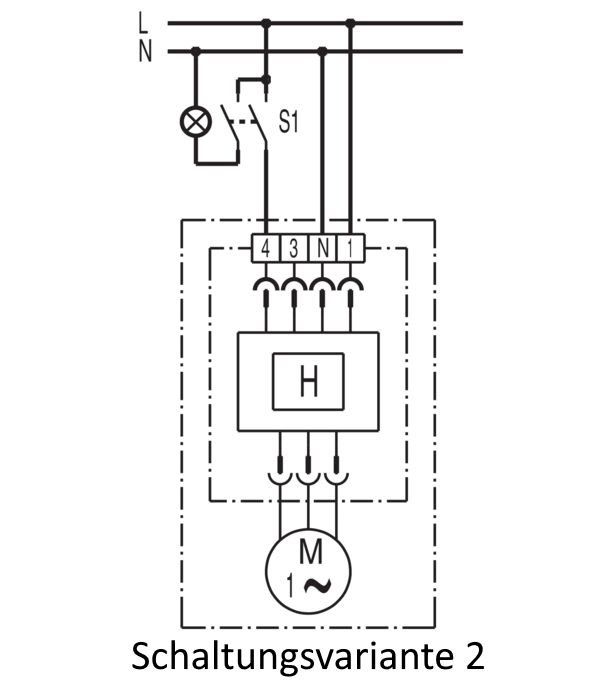

• Weitere Schaltungsvarianten: Ventilatorbetrieb mit oder ohne Grundlastbetrieb; manuelle Zuschaltung der Volllast; Ein- bzw. Ausschalten des Ventilators durch einen Schalter.
• Einschalten der Volllast durch den Lichtschalter und damit verbunden eine Nachlaufsteuerung (Nachlaufzeit 15 min) des Ventilators.
• Der Ventilator läuft so lange bis die Luftfeuchtigkeit im Raum unter die Ausschaltfeuchte gefallen ist. Nach spätestens 60 min wird die Nachlaufzeit aktiviert und der Ventilator danach ausgeschaltet.

Merkmale

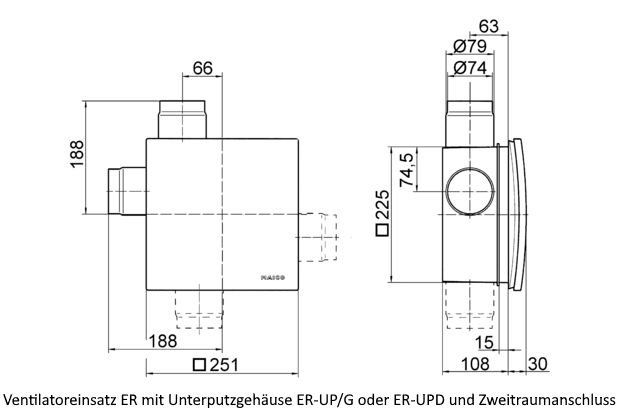

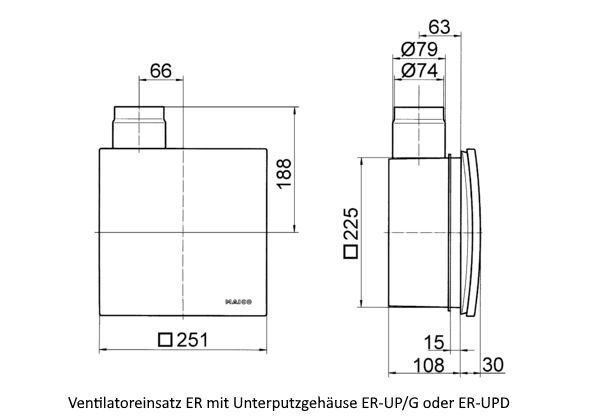

• Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB....
• Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H).
• Problemloser Filterwechsel ohne Werkzeug.
• Abdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich.
• Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung.
• Farbe verkehrsweiß ähnlich RAL 9016.
• Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.
• Schutzklasse II.

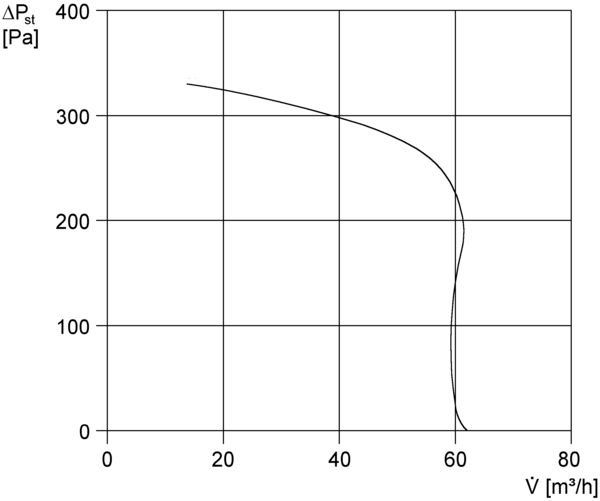

• Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren.
• Robuster energiesparender Kondensatormotor.
• Motor mit thermischem Überlastungsschutz.
• Wartungsfrei, mit beidseitig geschlossenen Kugellagern.
• Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m³/h.
• Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel.
• Mit VDE-Zeichen.

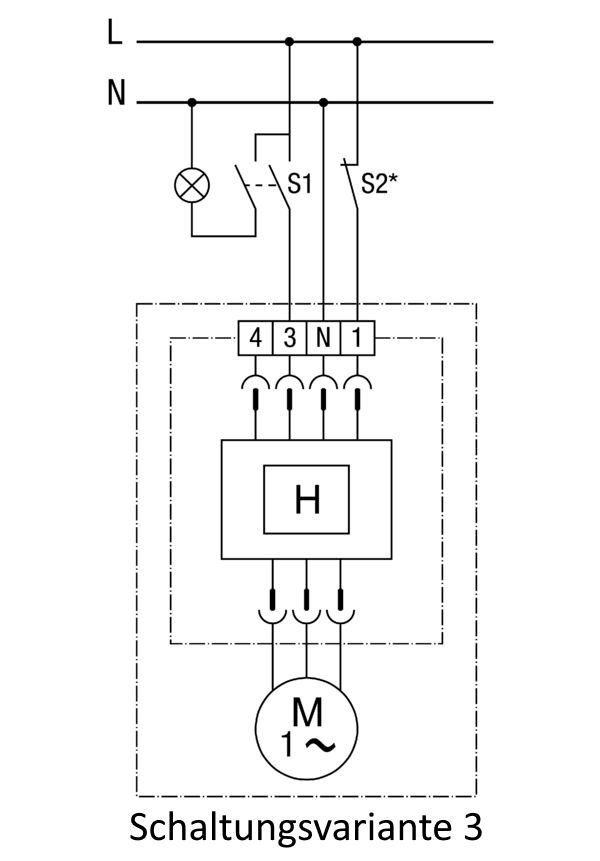

Schaltbilder

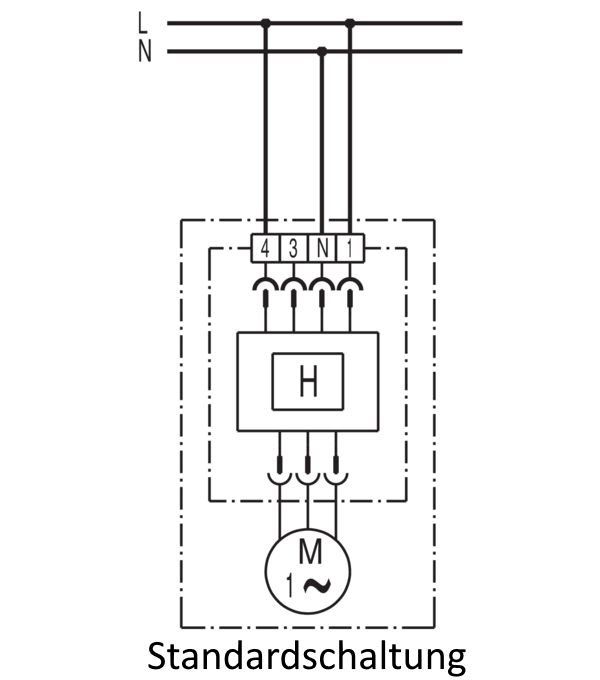

• Standardschaltung
Ventilator läuft immer in Grundlast. Bei Luftfeuchtigkeit oberhalb der Einschaltfeuchte schaltet der Ventilator selbsttätig auf Volllast um.

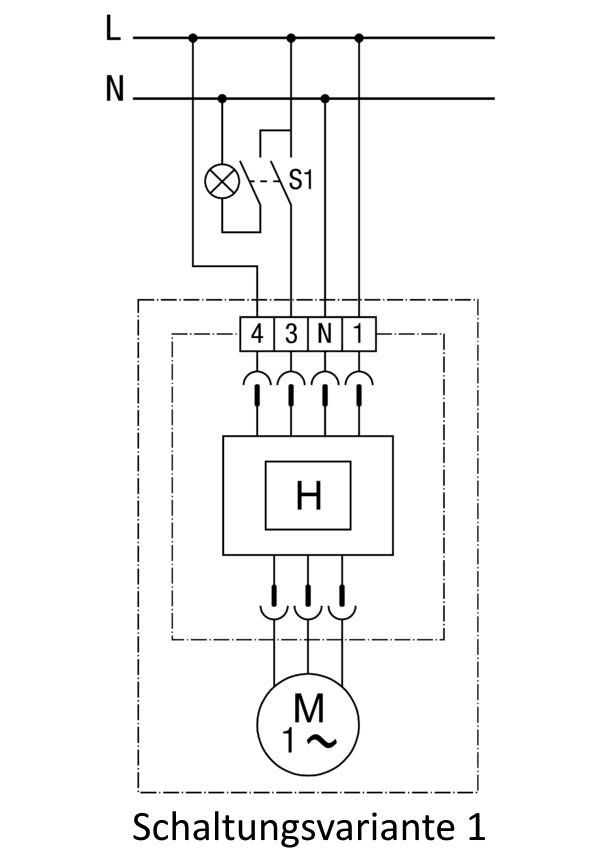

• Schaltungsvariante 1
Ventilator läuft immer in Grundlast. Bei Luftfeuchtigkeit oberhalb der Einschaltfeuchte schaltet der Ventilator selbsttätig auf Volllast um. Zusätzlich kann mit Schalter S1 manuell auf Volllast geschaltet werden.
Bei Verwendung eines 1-poligen Schalters können Rückspannungen auftreten. Kombination mit einem...
