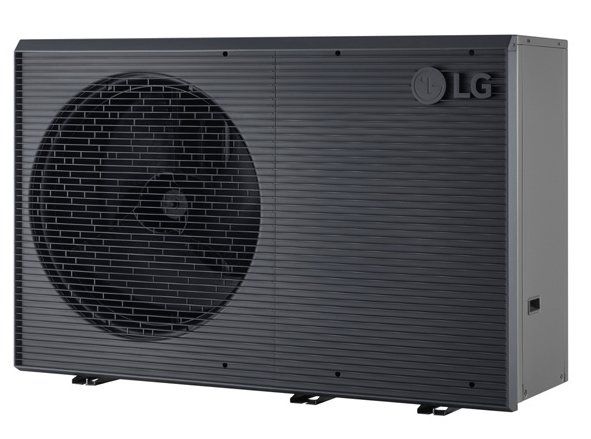

LG R290 Monobloc 9kW Luft-/Wasser-Wärmepumpe HM093HF.UB40
Invertergeregelte Luft/Wasser Wärmepumpe in Monobloc Ausführung für Heizung, Kühlung und Trinkwassererwärmung auch bei niedrigen Außentemperaturen bis zu -28°C. 100% Heizleistung bei -7°C. Natürliches Kältemittel R290 (GWP 3) mit geringer Füllmenge. Maximale Vorlauftemperatur im Heizbetrieb bis zu 75°C für den Austausch veralteter Heizungsanlagen geeignet.

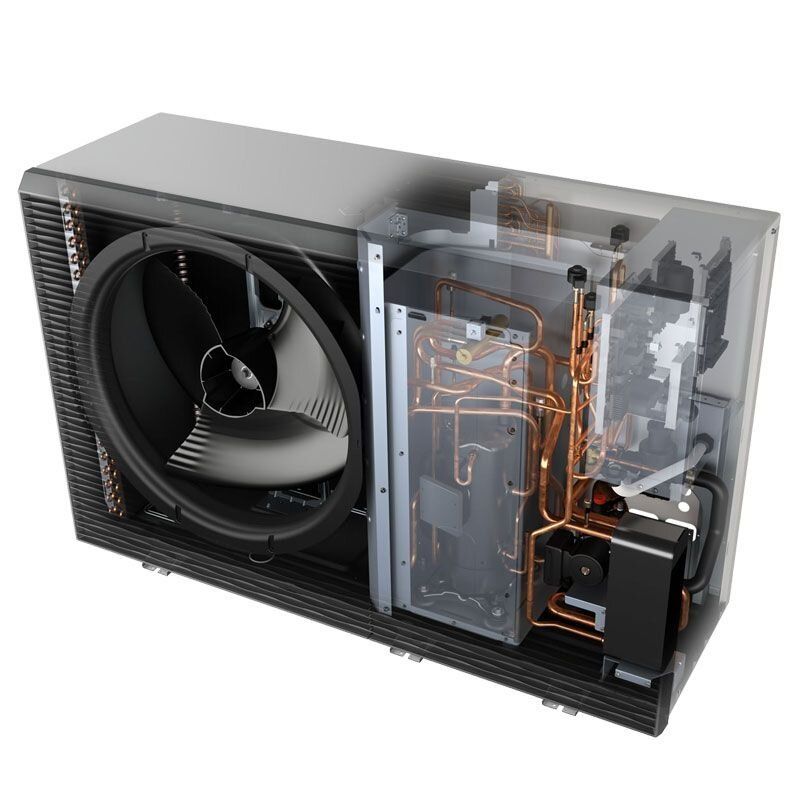

Stufenlose, elektr. Leistungsregelung mit vollhermethischem Inverter Scroll-Kompressor mit patentierter HiPOR Technologie zur Verbesserung der Energieeffizienz im Vollast- und Teillast-Betrieb. Kompressor Regelbereich zwischen 30 Hz bis 120 Hz regelbar. Schwingungsgedämpft gelagert, regelungsseitig gegen Überlast und Überhitzung geschützt. Höchste Zuverlässigkeit und Effizienz der Kompressoren durch direkte Ölrückführung im Kompressor. Adaptive Kältemitteleinspritzung zur optimierung der Heizleistung und des Wirkungsgrads. Komponenten schallgeämmt. Für Heiz- und Kühlbetrieb zwei separat voneinander unabhängig elektronisch gesteuerte Expansionsventile für hohen COP. Energieeffizenzklasse bei mittlerer Temperatur A+++. Integrierte Hocheffizienz-Umwälzpumpe.
Luft-Wärmetauscher aus Kupferrohren mit Aluminiumlamellen mit Black-Fin Beschichtung zum Schutz vor Korrosion. Korrosionsschutz getestet nach Methode B DIN EN ISO 21207. Hydrophile Lamellenbeschichtung zur Reduzierung von Feuchtigkeit auf den Lamellen, um Kondenswasser optimal abzuleiten und die Enteisung im Heizmodus zu optimieren. In der Heizphase wird ein kontinuierlicher Heizbetrieb und ein Absinken der Wasservorlauftemperatur durch einen in mehreren Zyklen ablaufenden Abtauprozess verhindert.
Wärmegedämmter Plattenwärmetauscher aus Edelstahl mit optimierter +-Form und breiteren Lamellen, zur Reduzierung des Druckverlustes und gleichzeitiger Verbesserung der Wärmetauscherleistung. Druckfest bis 180bar. Die Einspritzung erfolgt über ein elektronisches Expansionsventil. Wasserkreislauf mit, Sicherheitsventil, Durchflussüberwachung und Entlüftungsventil.
Hocheffiziente bürstenlose, drehzahlgeregelte EC-Ventilatoren. Biomimetischer Flügel mit speziell ausgeformten Kantendesign und strömungsoptimierter Oberfläche zur Reduzierung der Schallentwicklung (< 31 dB(A) Schalldruckpegel in 5m).

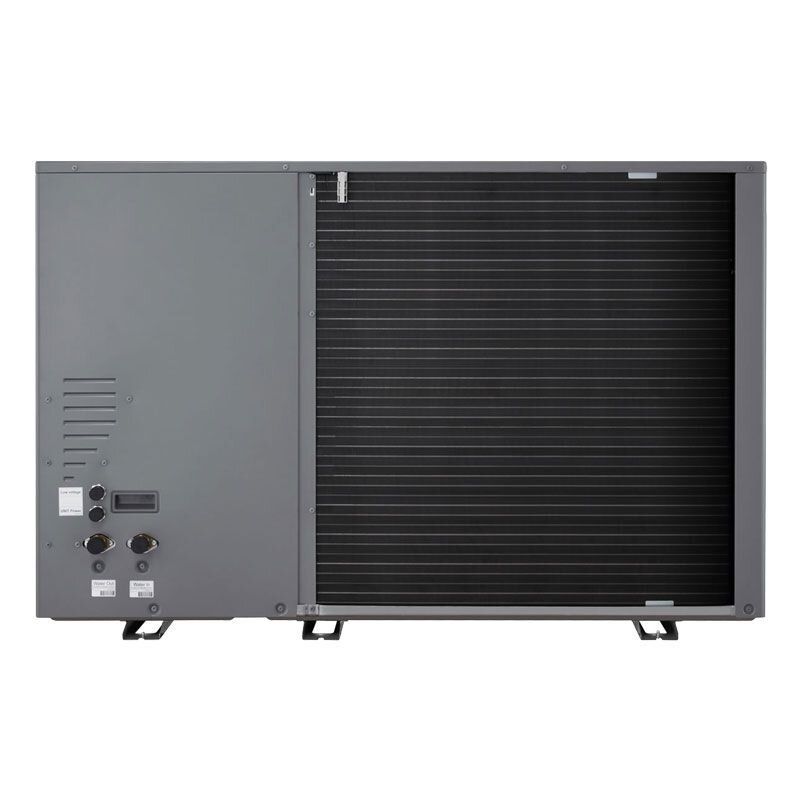

Elektrischer Anschluss rückseitig. Hydraulischer Anschluss durch beigelegtes Zubehör von unten oder rückseitig möglich. Aufstellung der Außeneinheit und Sicherheitsabstände gemäß der LG Electronics Montage- und Bedienungsanleitung. Außeneinheit Aufstellung auf Boden oder Boden- bzw. Wandkonsole.Verdampferabtauung über Kreislaufumkehr.
Integr. Wärmemengenzähler mittels Durchflusssensor. Bedarfsgerecht geregeltes Elektroheizelement zweistufig mit wahlweise 6 kW (230V) oder 9 kW (400V) im Durchlaufprinzip.
Regler mit Steuer- und Überwachungsorganen der gesamten Wärmepumpe. Vorbereitet für LG Becon Cloud zur Kommunikation per Webapplikation. Steuerung über die LG ThinQ App über WIFI-Modul (Zubehör) möglich.
Eingänge der Regelung Inneneinheit: MODBUS, Speicherfühler, Außenfühler, S0-Schnittstelle/ EVU/ Smart Grid/ PV-Anhebung, 3 parametrierbare Eingänge z.B. für Sammlerfühler/ Taupunktwächter/ Externe Ansteuerung 0-10V. Ausgänge: Externe Heizkreispumpe, Anforderung 2. Wärmeerzeugers, Ext. 3-Wege-Umschaltventil für den Kühlbetrieb, Zirkulationspumpe.
Begrenzungsfühler (löst bei 90°C aus) sowie ein Strömungswächter (Mindestdurchlauf 8 l/min)
Technische Daten
Abmessungen (BxHxT): 1320 x 1019 x 520 mm
Gewicht: 130,0 kg
Kältemitteltyp/GWP: R290/3
Füllmenge/CO2eq: 0,9/0,003 kg/t
Kompressor-Typ: Inverter-Scroll mit HiPOR Technologie
COP/Heizleistung bei Nennleistung nach EN14511:
A7/W35: 4,7 / 9,0
A-7/W35: 2,7 / 9.0
SCOP W55: 3,86
SCOP W35: 5,20
Effizienzklasse
W55: A+++
W35: A+++
EER/Kühlleistung bei (Nennleistung nach EN14511)
A35/W18: 4,20 / 5,0
Schall Außeneinheit bei Nennleistung (Nach EN ISO 9614-2) Tag: 50 dB(A)
Geräuscharmer Betrieb: 48 dB(A)
Schalldruckpegel (in 5m Entfernung, frei aufgestellt) Geräuscharmer Betrieb: 26 dB (A)
Einsatzgrenzen Temperatur Betriebsgrenzen:
Heizbetrieb: -28 °C - +35 °C
Kühlbetrieb: +5 °C - +48 °C
Einsatzgrenzen Wasseraustritt (min/max)
Heizen: 15 °C / 75 °C
Kühlen: 5 °C / 27 °C
Anschlüsse Wasser
Vorlauf: 1 Zoll
Rücklauf: 1 Zoll
Spannungsversorgung: 400 V / 3 Ph / 50 Hz
Nennleistungsaufname
Heizen: 1,9
Kühlen: 1,3
Betriebsstrom
Heizen: 8,3 A
Kühlen: 5,9 A
Absicherung: 3 x 16 A

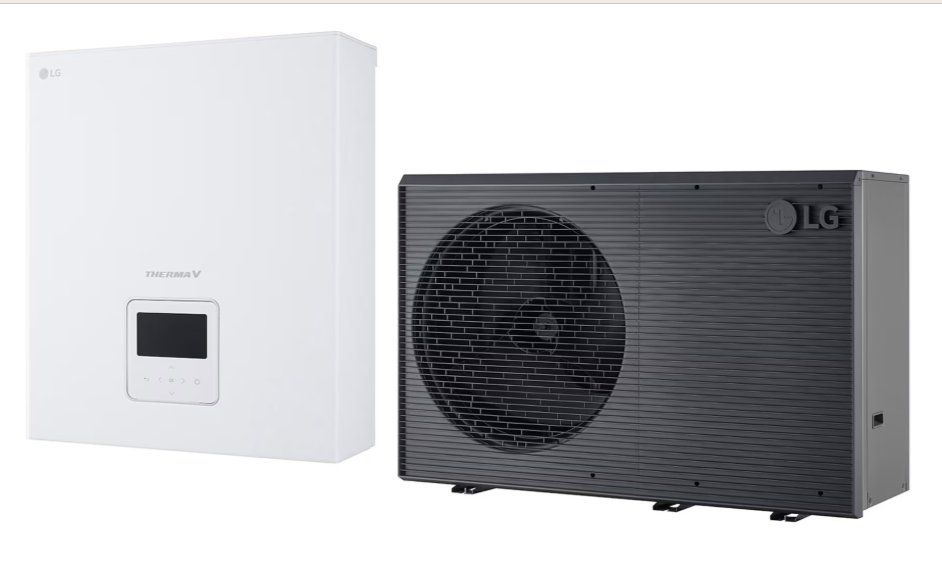

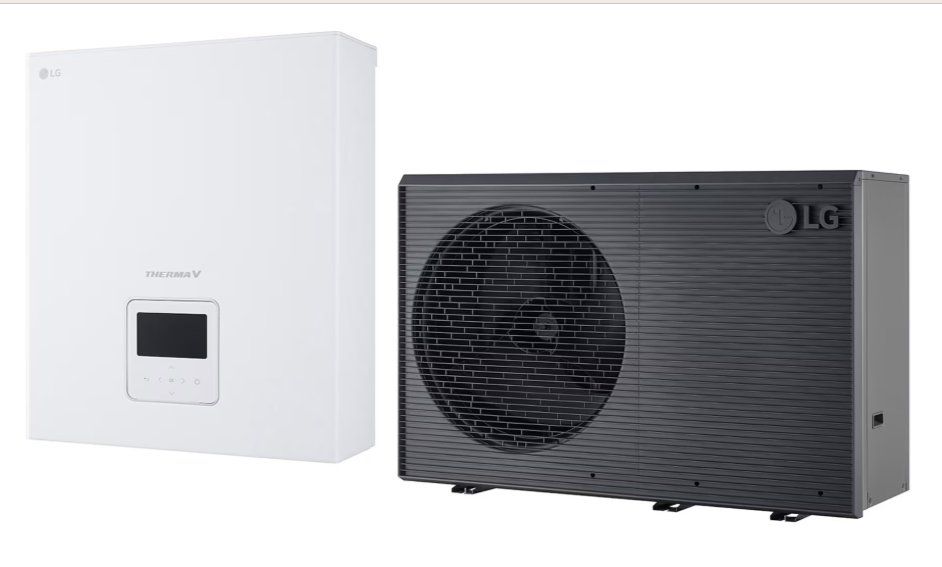

LG THERMA V R290 Kontroll Box PHCS0 für THERMA V Wärmepumpen
Abmessungen | mm | H x B x T: 490 x 420 x 141
Absicherung: 10 A
Betriebsbereich Heizen Wasserseite | min. | max. | °C: 15 - 75
Betriebsbereich Kühlen Wasserseite | min. | max. | °C: 5 - 27
Betriebsbereich Warmwasser Wasserseite | min. | max. | °C: 15 - 80
Farbe des Innengeräts: Essencs whiteRAL9003
Gewicht Gerät in kg: 6,8
Spannungversorgung Innengerät: 220-240 V / 1Ph / 50Hz, N, PE
Abmessungen | mm | H x B x T: 490 x 420 x 141
Lieferzeit 10 -14 Arbeits Tage
