Neu zu verkaufen.

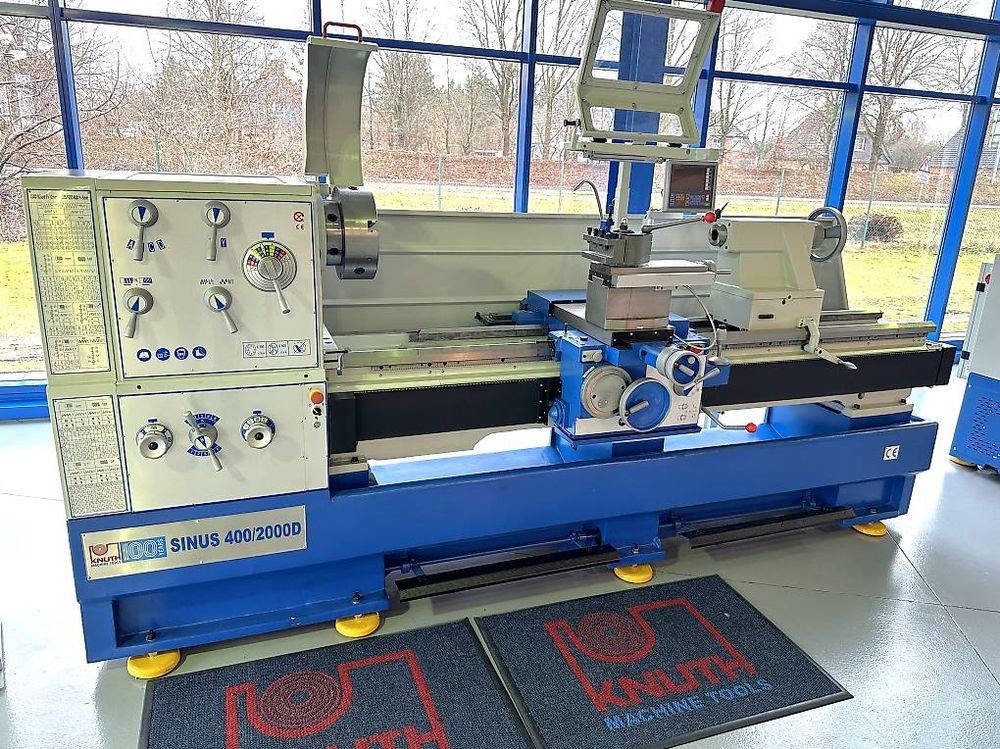

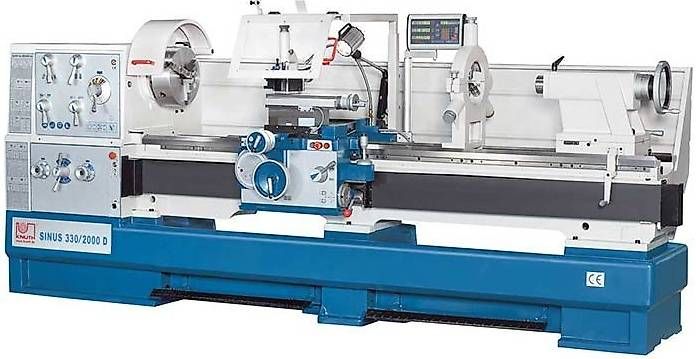

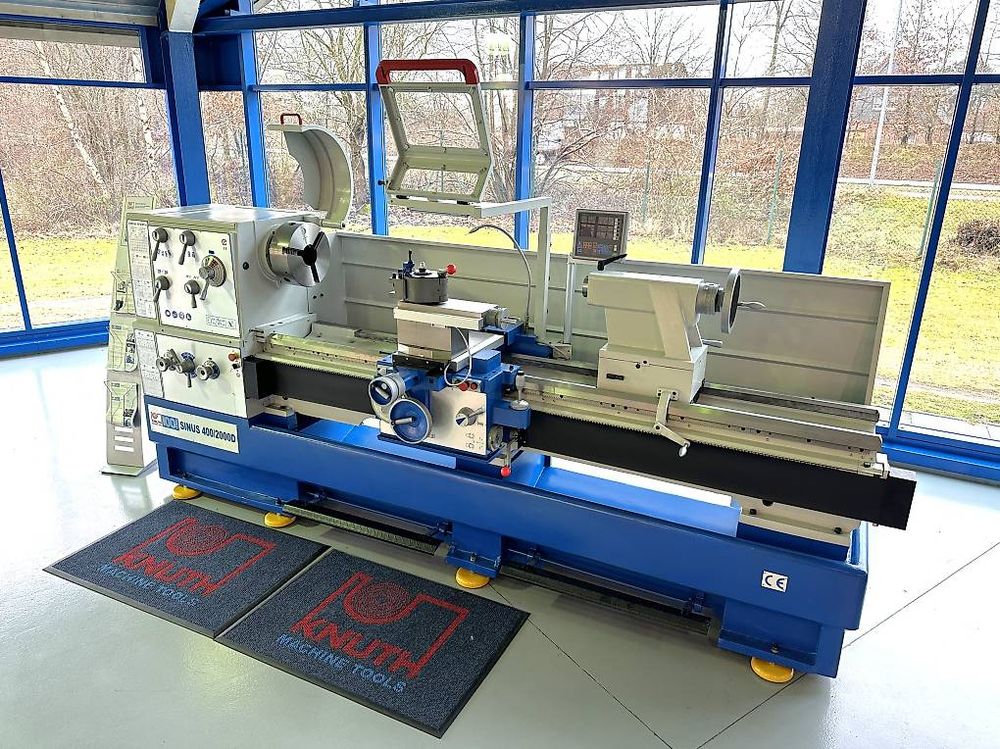

Sinus D ist die größte Baureihe im Segment der Universaldrehmaschinen. Die Konstruktion folgt dem klassischen Design basiert jedoch auf einem schwerem, einteilig gegossenen Maschinenbett. Wie bei den Schwerdrehmaschinen erfolgt auch hier der Kraftschluss zwischen Motor und Spindel über eine manuelle Lamellenkupplung. Mit integrierten Funktionen wie der herausnehmbaren Bettbrücke, Eilgang und einer Kegeldreheinrichtung bietet diese Serie optionale Lösungen zur Bearbeitung langer Werkstücke oder großer Flansche.
Arbeitsbereich:
Werkstücklänge 2000 mm
Drehdurchmesser über Bett 800 mm
Umlauf-Ø über Support 570 mm
Drehdurchmesser ohne Brücke 1035 mm
Brückenlänge 330 mm
Bettbreite 400 mm
Verfahrwege:
Verfahrweg X-Achse 420 mm
Verfahrweg Z1-Achse 230 mm
Schwenkbereich Oberschlitten 70°
Hauptspindel:
Spindeldrehzahl 25 1/min - 1600 1/min
Spindelbohrung 105 mm
Spindelaufnahme D1-8
Spindelkonus ø 113 mm/ 1:20
Eilgang:
Eilgang X-Achse 2000 mm/min
Eilgang Z-Achse 4000 mm/min
Vorschub:
Vorschub X-Achse 0,022 mm/U - 0,74 mm/U
Vorschub Z-Achse 0,044 mm/U - 1,48 mm/U
Gewindeschneiden:
Gewindeschneiden, Metrisch 0,45 mm - 120 mm
Gewindeschneiden, Diametral 0,88 DP - 160 DP
Gewindeschneiden, Modul 0,25 mm - 60 mm
Gewindeschneiden Whitworth (54) 7/16 - 80 TPI
Reitstock:
Reitstockpinolendurchmesser 90 mm
Reitstockkonus 5 MK
Reitstockpinolenhub 235 mm
Reitstockquerverstellung ± 11 mm
Antriebsleistungen:
Motorleistung Hauptantrieb 7,5 kW
Maße und Gewichte:
Abmessungen (L x B x H) 3,74 m x 1,14 m x 1,91 m
Gewicht 3500 kg
Preis inkl. Mwst, Transport bis Rampe
Innerbetrieblicher Transport nicht mit dabei.
Kaufabwicklung über hstech in der Schweiz.
1 Jahr Herstellergarantie.
Lieferzeit ca. 4-5 Wochen (Zwischenverkauf vorbehalten)
