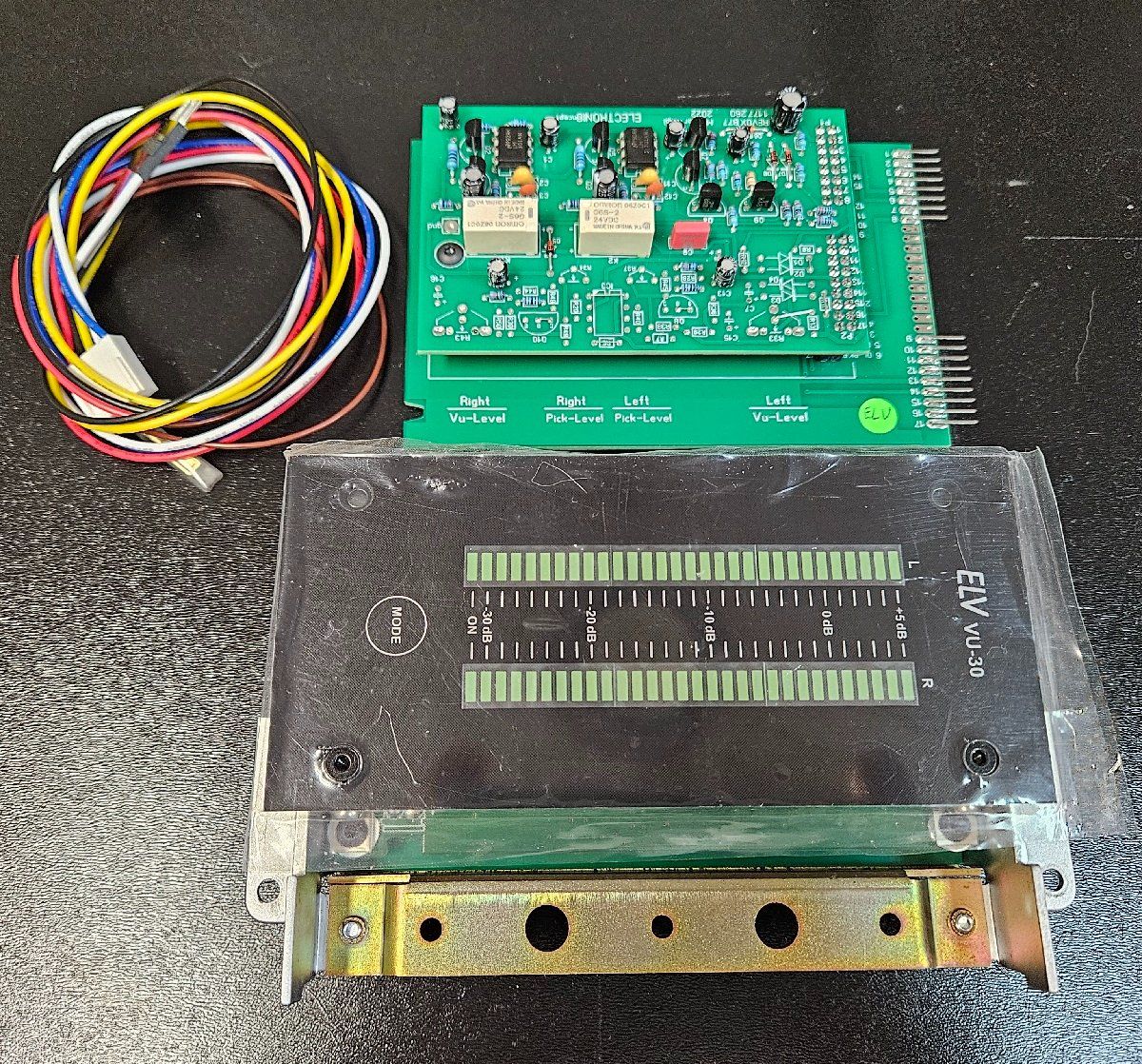

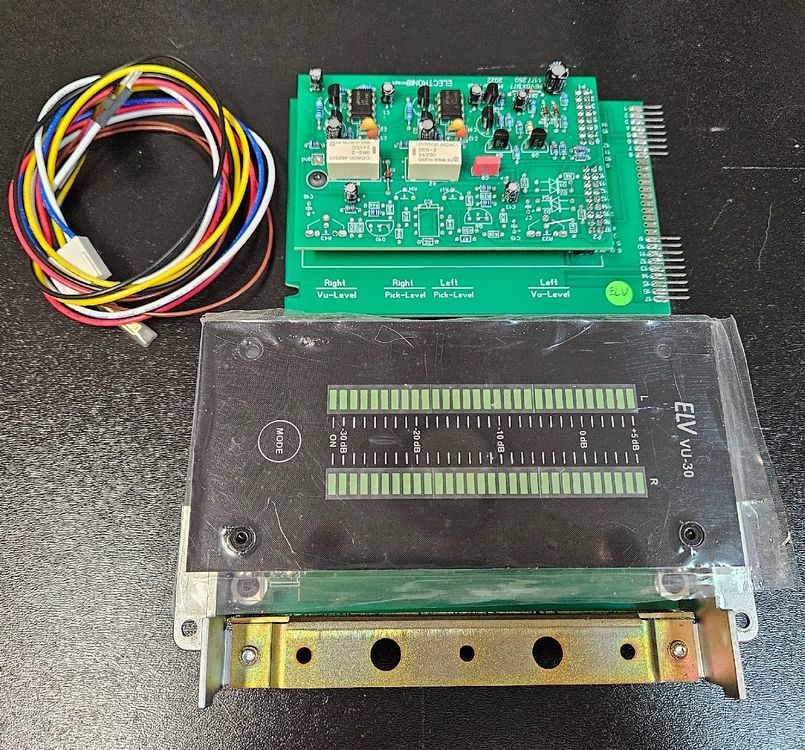

Digital LED display, REVOX B77
Affichage 30 leds ultra précis avec 3 fonctions d'affichage.
En série limités.

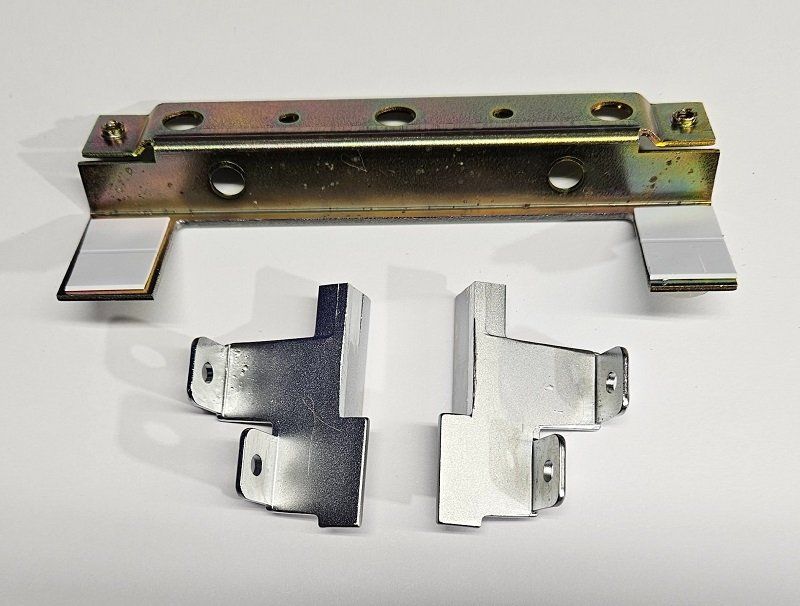

Comme demandé dans l'annonce, j'ai besoin de récupérer uniquement le châssis métallique des vue-mètres, pour l'usinage et l'adaptation du vue-mètre a LED. après avoir reçu le numéro de suivi de votre envois, je vous envoi votre KIT vue-mètre.

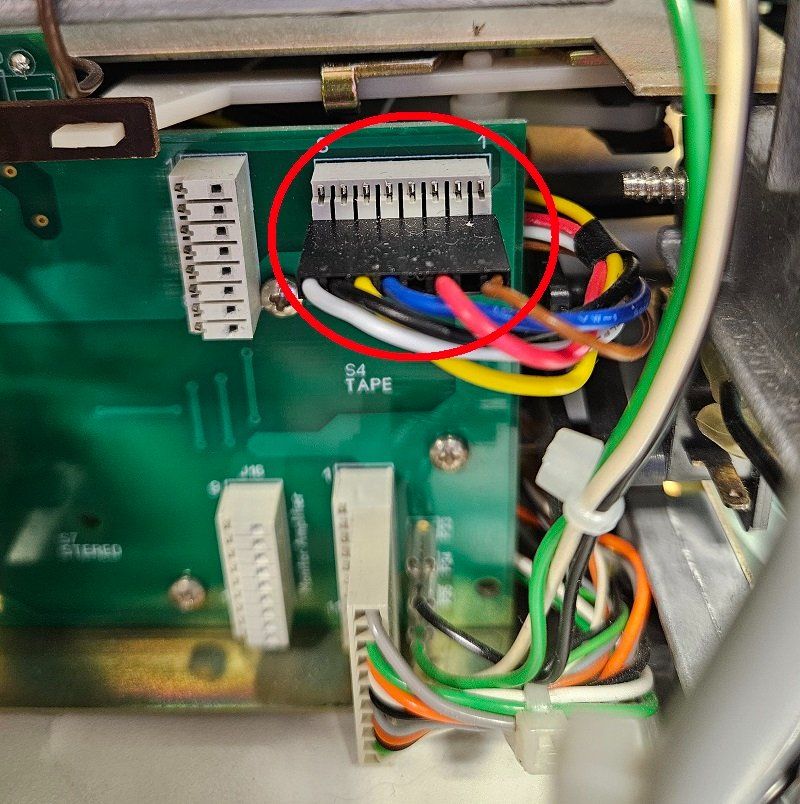

Pour le montage c'est très simple, vous rebranchez le nouveau câble, à

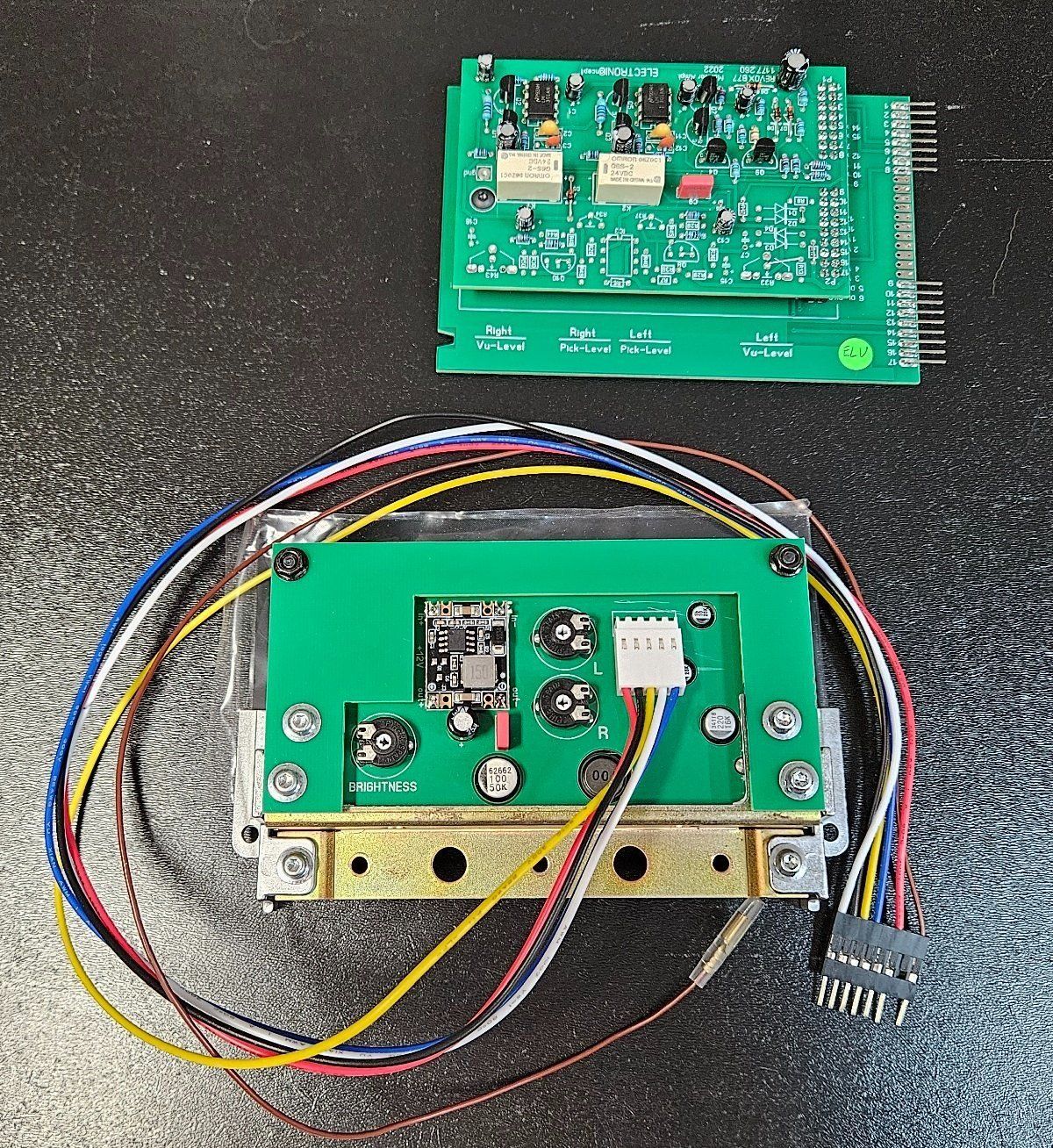

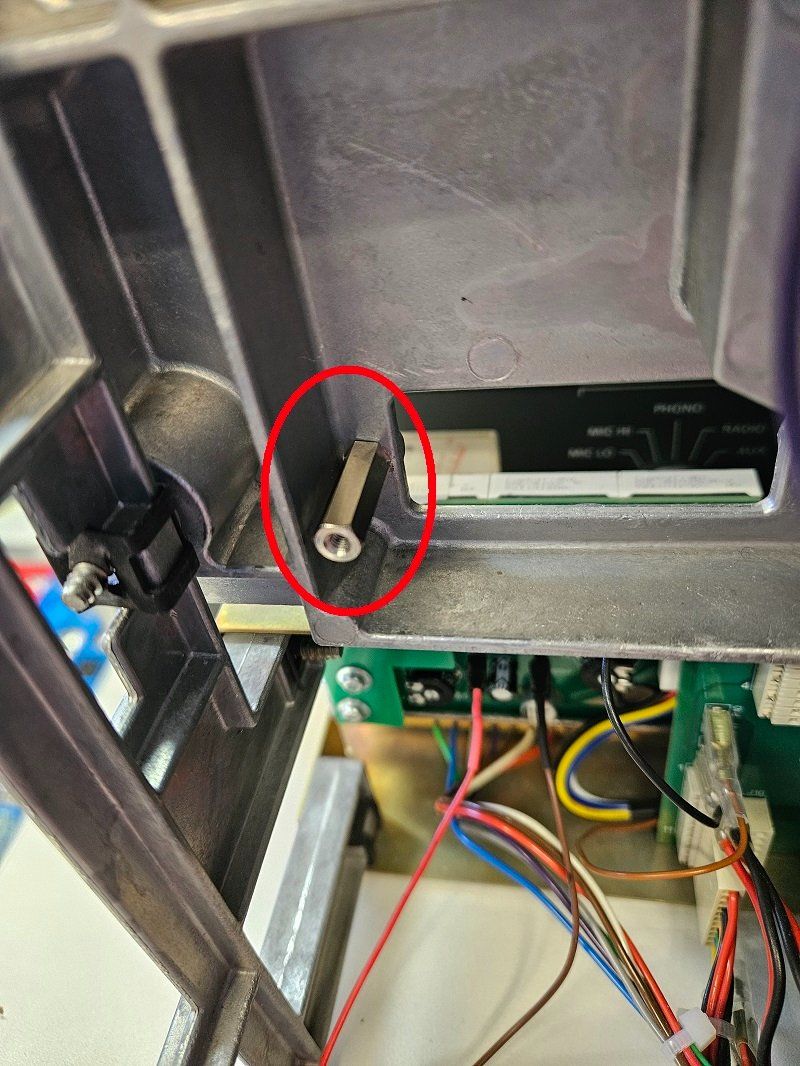

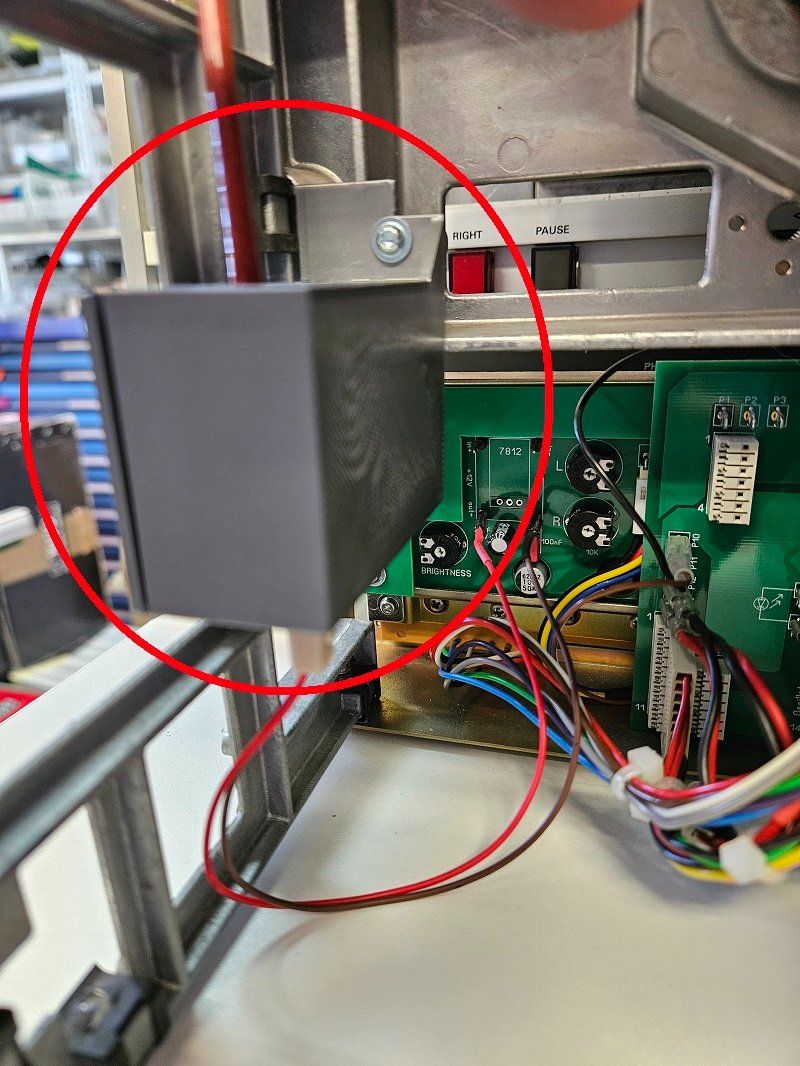

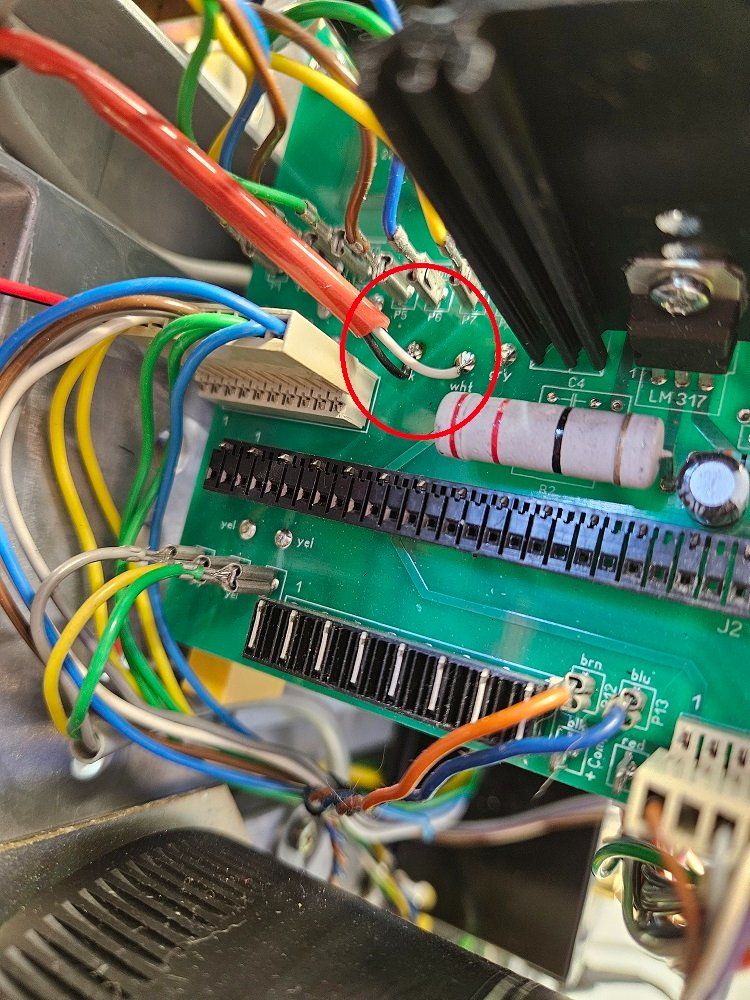

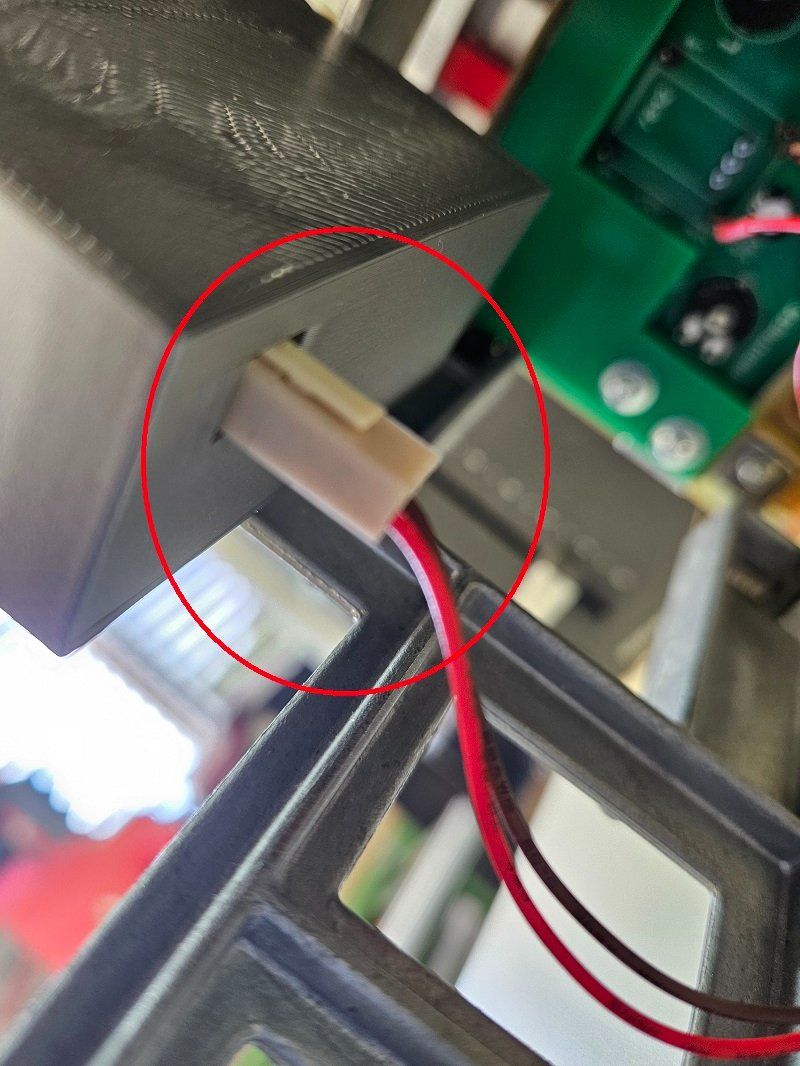

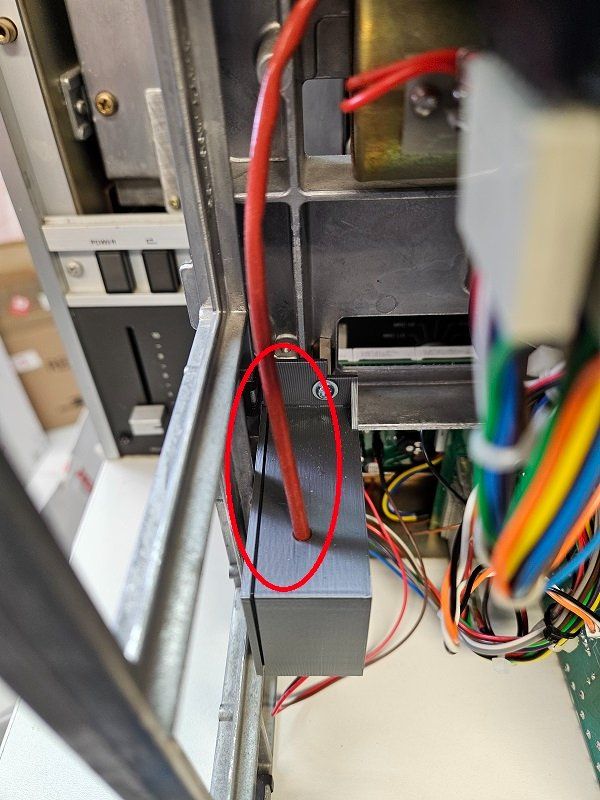

l'emplacement de l'ancienne prise sur la carte de base du redox (Pic 1), vous remplacez la carte moniteur, il y a cependant quand même un petit montage à effectuer avec l'alimentation du module, vous allez mettre en place un support M3 (Pic 2 & 3) et vissé le bloc d'alimentation et brancher la petite fiche a 2 pole (Pic 4), il y a encore le câble de l'alimentation principale (110V) à souder sur la carte d'alimentation du revox (Pic 5 & 6).
Il est tout de même conseiller d’êtres alaise avec l'électronique et un fer a souder.
Vous recevrez avec le kit des gélatines de couleur, pour customiser vous même les couleurs de votre affichage.

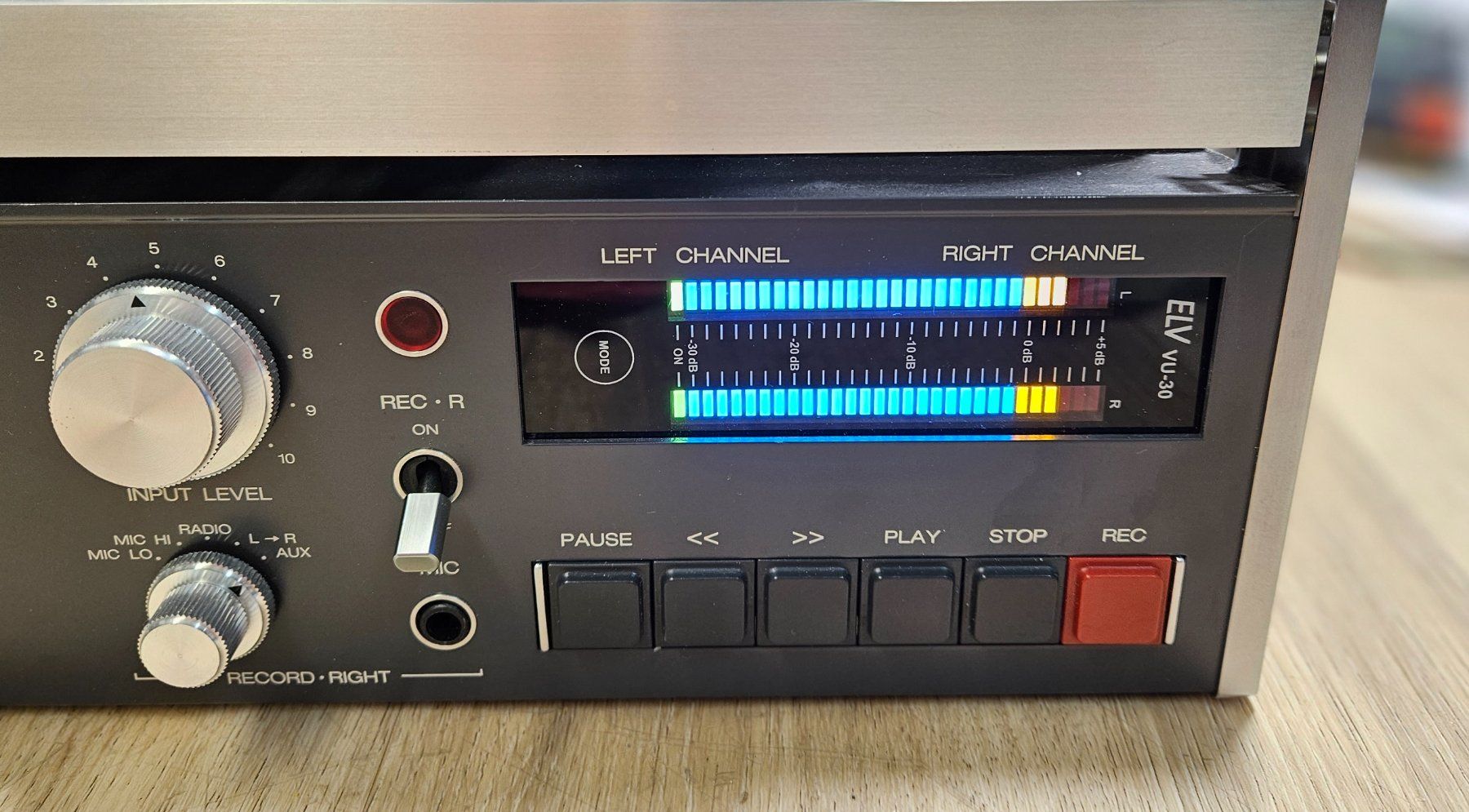

Tout est maintenant installé, il est déjà calibré. tout est en fonction.
Nous sommes à disposition pour tout renseignements.
Affichage via 2 rangées de LED (chacune avec 30 LED blanches), affichage graphique à barres
Bouton sans contact sur le panneau avant pour le fonctionnement et la sélection de la fonction Peak Hold
Stockage de la fonction sélectionnée (avec/sans/uniquement Peak Hold) dans une EEPROM avec rappel automatique à la remise sous tension
Large plage d'affichage de -30 dB à +5 dB, représentation logarithmique
Les films colorés disponibles permettent une conception individuelle de l'échelle de couleurs (qui seront défini à la commande)
Couleurs disponibles: Rouge Orange Jaune bleu vert violet Blanc .
Réglage de la luminosité de l'écran.
Digitale LED-Anzeige, REVOX B77
Ultrapräzises 30-LED-Display mit 3 Anzeigefunktionen.
In limitierter Auflage.
Wie in der Anzeige gefordert, muss ich nur den Metallrahmen der Sichtmesser wiederherstellen, um den LED-Sichtmesser bearbeiten und anpassen zu können. Nachdem ich die Sendungsverfolgungsnummer für Ihre Sendung erhalten habe, sende ich Ihnen Ihr Visiermessgerät-KIT.
Für den Zusammenbau ist es ganz einfach, man schließt das neue Kabel wieder an,
Finden Sie die Position des alten Sockels auf der Redox-Basiskarte (Bild 1), Sie tauschen die Monitorkarte aus, es muss jedoch noch eine kleine Montage mit der Stromversorgung des Moduls durchgeführt werden, Sie richten einen M3-Support ein (Bild 2 & 3) und das Netzteil angeschraubt und den kleinen 2-poligen Stecker eingesteckt (Bild 4), bleibt noch das Hauptstromkabel (110V) zum Anlöten auf der Netzteilplatine revox (Bild 5 & 6).
Dennoch ist es ratsam, mit Elektronik und einem Lötkolben vertraut zu sein.
Mit dem Kit erhalten Sie farbige Gelatinen, mit denen Sie die Farben Ihres Displays selbst anpassen können.
Jetzt ist alles installiert, es ist bereits kalibriert. funktioniert alles.
Für Auskünfte stehen wir gerne zur Verfügung.
Anzeige über 2 LED-Reihen (je 30 weiße LEDs), Bargraph-Anzeige
Berührungslose Taste auf der Frontplatte zur Bedienung und Auswahl der Peak-Hold-Funktion
Speicherung der gewählten Funktion (mit/ohne/nur Peak Hold) in einem EEPROM mit automatischem Abruf beim Einschalten
Großer Anzeigebereich von -30 dB bis +5 dB, logarithmische Darstellung
Die verfügbaren Farbfolien ermöglichen eine individuelle Gestaltung der Farbskala (wird bei der Bestellung definiert)
Verfügbare Farben: Rot, Orange, Gelb, Blau, Grün, Lila, Weiß.
Anpassen der Bildschirmhelligkeit.
La suisse n’étant pas dans L’ UE, vous devrez encore vous acquitter des frais de douane
Switzerland is not in the EU, you will still have to pay customs fees
Liegt die Schweiz nicht in der EU, fallen dennoch Zollgebühren an
La Svizzera non fa parte dell’UE, dovrai comunque pagare le tasse doganali
Digital LED display, REVOX B77
Ultra precise 30 LED display with 3 display functions.
In limited series.
Display via 2 rows of LEDs (each with 30 white LEDs), bar graph display
Touchless button on the front panel for operation and selection of the Peak Hold function
Storage of the selected function (with/without/only Peak Hold) in an EEPROM with automatic recall on power-up
Wide display range from -30 dB to +5 dB, logarithmic representation
The available colored films allow an individual design of the color scale (which will be defined when ordering)
Available colors: Red Orange Yellow blue green purple White.
Adjusting the screen brightness
)
)
)
)
)
)
