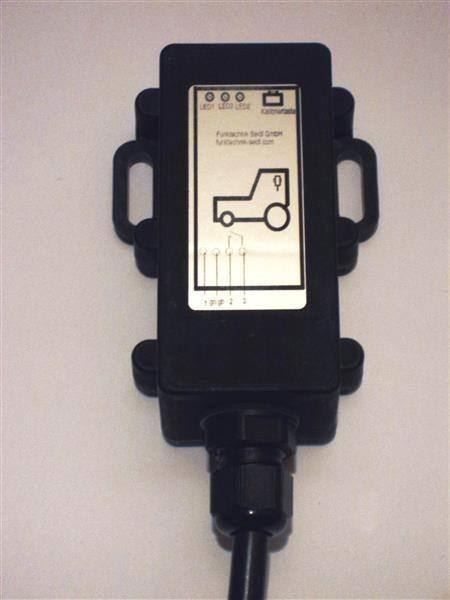

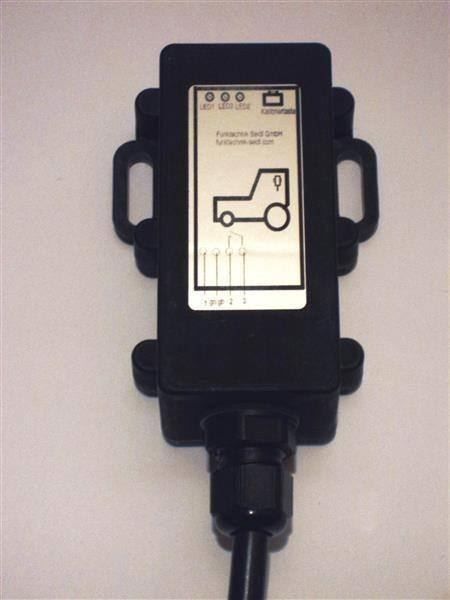

Kippsensor passend für die gängigsten Funkfernbedienungen
Bei Fahrezeugen mit Seilwinde kann es vorkommen, dass beim Bewegen von schweren Lasten und wenn der Bediener das Fahrzeug nicht im Blick hat, das Fahrzeug durch die auf die Seilwinde wirkende Kraft umkippt. Dies soll durch den Kippsensor verhindert werden.
Der Kippsensor / Neigungssensor kann an die meisten Elektro Hydraulischen Seilwinden angebaut werden. Der Kippsensor ist einzeln ohne Funk erhältlich. Geprüft nach ISO 7637-2
Die Vorteile unseres Neigungssensors !!
- Robuste Bauweise
- Einfache Bedienung
- Einfache Montage
- Zuverlässiger Schutz
- Neigungsgrade können beliebig eingestellt werden
- Ist mit allen unseren Forstfunksteuerungen kompatiebel
- Preiswert
Funktionsbeschreibung:

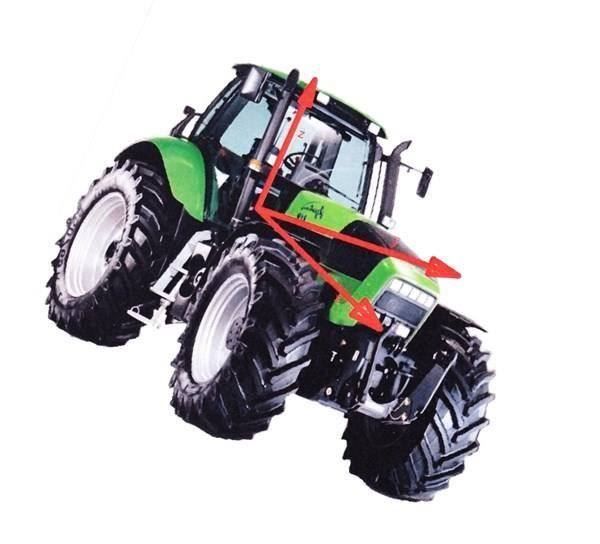

Die Kippsensorik besitzt einen 3-Achs-Beschleunigungssensor mit dessen Hilfe die Neigung des Moduls - im Gravitationsfeld der Erde - bestimmt werden kann. Das Modul stellt über ein Relais einen potenzialfreien Ausgang zur Verfügung. Über diesen Ausgang kann entweder die Stromversorgung des Empfängers oder der Ausgang der Seilwinde geführt werden.
Überschreitet die Neigung des Moduls, und damit das Fahrzeug auf dem das Modul befestigt ist, einen vorgegeben Winkel, so fällt das Relais ab, der Schaltausgang öffnet sich. Damit wird ein Umkippen des Fahrzeugs verhindert.
Der Winkel, ab dem das Modul auslöst, ist über ein Potentiometer im Bereich 10°.. 60° einstellbar.
Der Neigungssensor hat eine Selbsttestfunktion mit der die gesamte Signalkette vom Sensor bis zum eingelesenen Messwert geprüft werden kann. Bei Spannungszufuhr wird dieser Selbsttest durchgeführt und das Relais erst bei bestandenem Test freigegeben.
Geprüft nach ISO 7637-2
)
