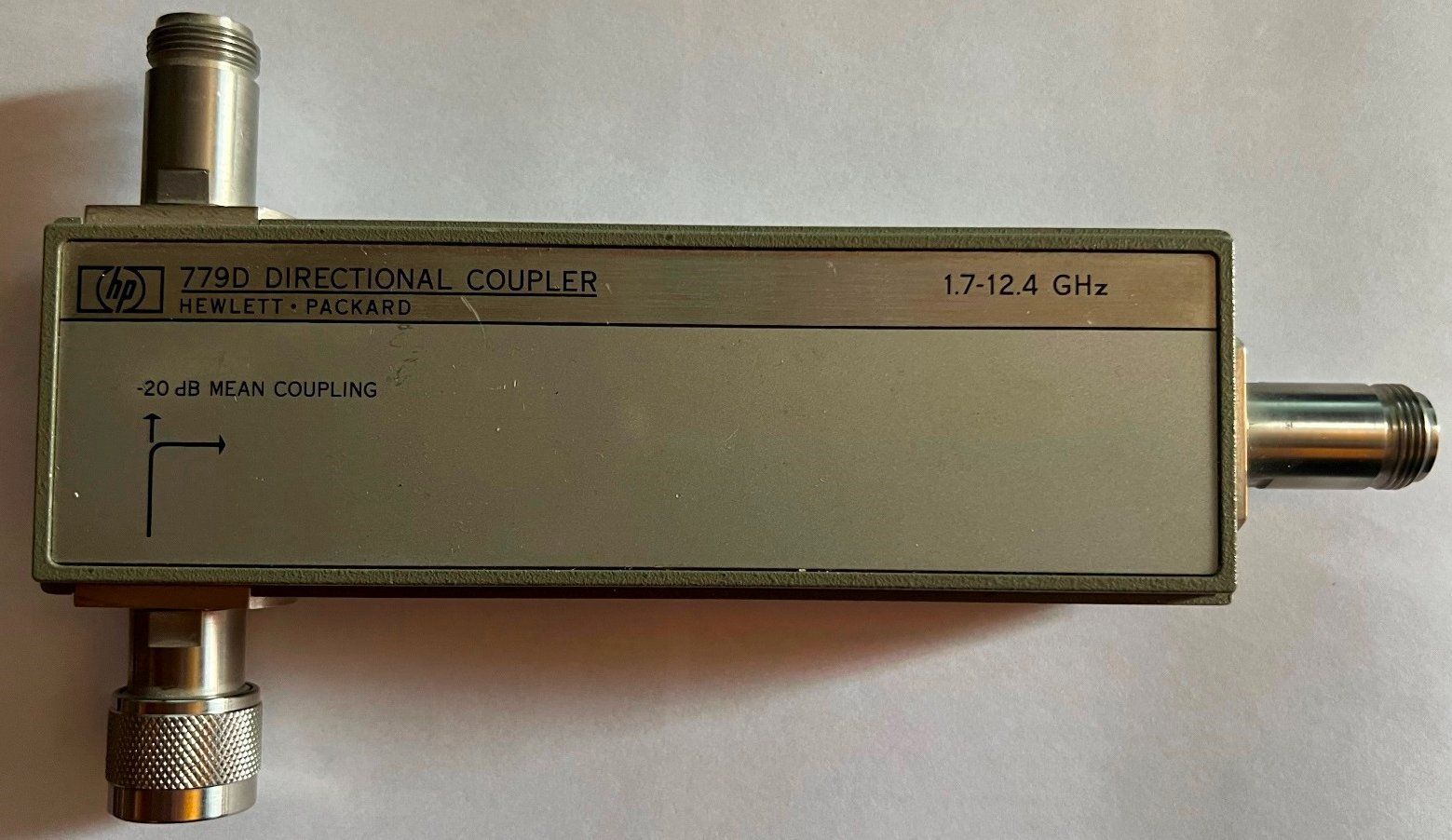

Der Keysight 779D ist ein wirtschaftlicher Richtungskuppler, der für Sweppt-Messungen im Bereich von 1,7 bis 12,4 GHz entwickelt wurde. Seine hohe Richtwirkung und mittlere Kopplungsgenauigkeit von plus oder minus 0,5 dB machen das Keysight 779D ideal für Reflektometeranwendungen. Die Hilfsarme folgen sehr dicht, was diese Kupplung besonders nützlich für Reflektometer macht, die von Sweep-Oszillatoren wie dem Keysight 8350B angetrieben werden.
- Richtungsrichtung
- Hohe Richtwirkung
- Ausgezeichnete mittlere Kopplungsgenauigkeit
- Frequenzbereich: 1,7 bis 12,4 GHz
- Nominale Kopplung und Variation: 20 ±0,75 dB
- Richtwirkung: >30 dB für 1,7 bis 4 GHz, >26 dB für 4 bis 12,4 GHz
- Maximaler SWR: 1,2
- Einfügungsverlust: <0,60 dB
- Durchschnittsleistung, Spitzenleistung: 50 W, 250 W
- Abmessungen: 196,9 mm L x 114,3 mm H x 25,4 mm B (7,75 Zoll x 4,50 Zoll x 1,0 Zoll)
)
