Neues PDM 15 von Hardwire Electronics
Alle weiteren Informationen unter Hardwire Electronics im Netz oder YT.

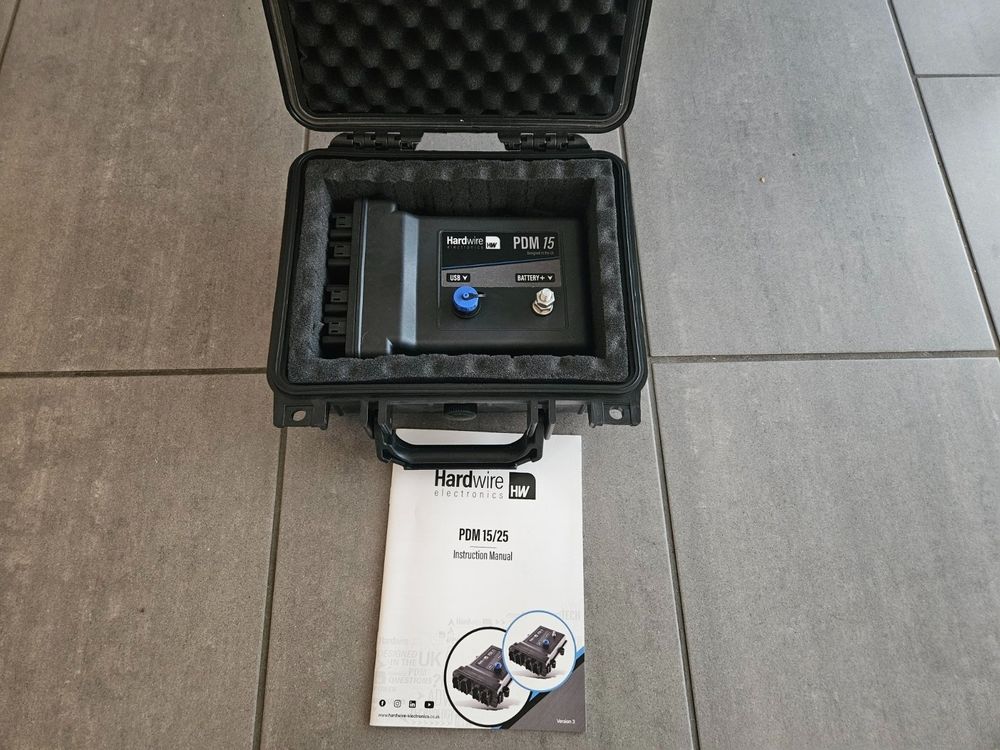

PDM 15
Ein PDM (Power Distribution Module) ist ein Gerät, das herkömmliche Relais und Sicherungen in einem elektrischen System eines Fahrzeugs ersetzen kann. Das Hardwire Electronics PDM nimmt Eingaben von physischen Schaltern, analogen Spannungen oder dem CAN-Bus entgegen und versorgt verschiedene elektronische Geräte wie Kühlerlüfter, Kraftstoffpumpen und Scheinwerfer mit Strom. Der Strom, der jedem angeschlossenen Gerät entnommen wird, wird kontinuierlich überwacht. Wenn der gemessene Strom aufgrund eines Fehlers zu hoch ist, schaltet der PDM den entsprechenden Ausgang ab, um weitere Schäden am Kabelbaum oder am angeschlossenen Gerät zu verhindern. Der PDM kann dann den Ausgang erneut testen, um zu sehen, ob der Fehler behoben wurde.

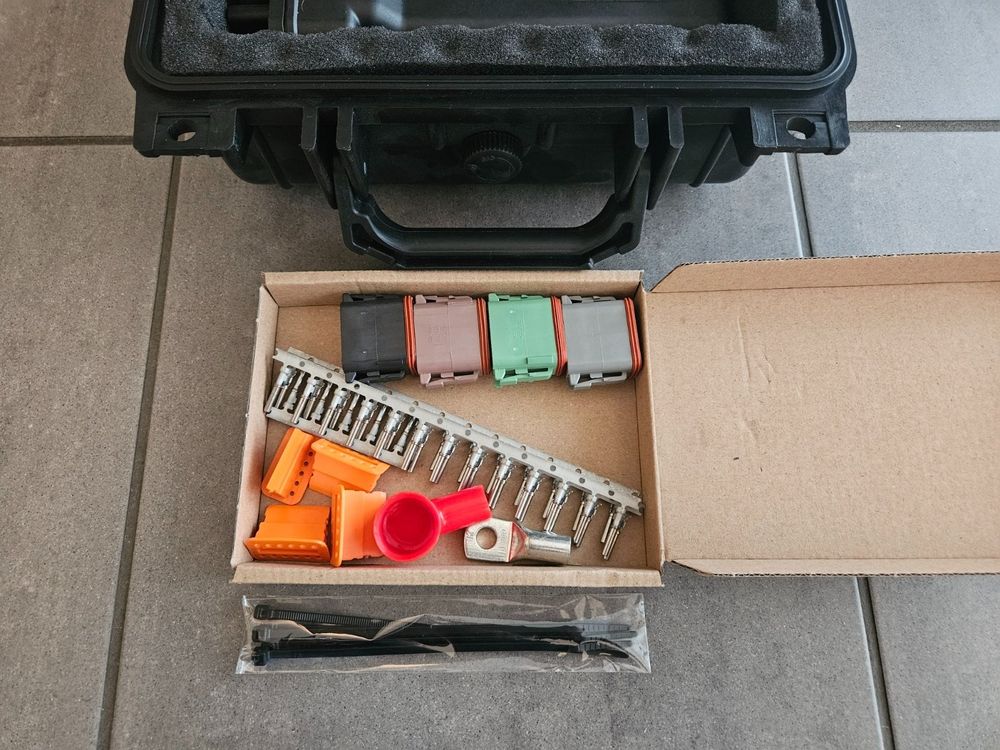

Lieferumfang
PDM15
4x Deutch DT-Stecker + Kontakte
USB-Kabel
M8 Ringkabelschuh & Abdeckung
Vorteile gegenüber Sicherungen und Relais
Erhebliche Vereinfachung der Systemverdrahtung und Reduzierung der Anzahl der Systemkomponenten.
Reduziert das Gewicht des elektrischen Systems.
Bietet eine höhere Zuverlässigkeit als herkömmliche Systeme mit mechanischen Relais.
Die Halbleitertechnologie beseitigt das Problem der Korrosion der Relaiskontakte und des Prellens der Relais in vibrationsintensiven Anwendungen.
Intelligente Funktionen wie Blinker- und Wischermotormodi machen zusätzliche Steuereinheiten überflüssig.
Die Stromaufnahme kann überwacht und protokolliert werden, um Fehler präventiv zu erkennen.
Allgemeine Merkmale
Größe: 200x160x54mm
Gewicht: 615g
Betriebstemperatur: -55°C bis 90°C (-67°F bis 194°F)
Aufbau: Glasfaserverstärkter Kunststoff
IP-Bewertung: IP67
Steckverbinder: Deutsch DT 12-Pin
Aktualisierungsrate: Bis zu 800Hz
Eingänge
Typ: 16 Analogeingänge, die auch als digitale Eingänge dienen können
Messbereich: Jeder Eingang kann zwischen 0V-6V messen
Messauflösung: 10-Bit, oder 0,01V
Schutz: Vollständig geschützt für Eingangsspannungen von -24V bis 40V
Zusätzliche Merkmale: Stromquelle für die Erkennung von Erdungsschaltern. Konfigurierbar als aktiv high oder low. Konfigurierbare Hysteresespannung. Latching oder Momentanbetrieb.
Ausgänge
Typ: 15 High-Side-Ausgänge 80A Spitze, 20A kontinuierlich.
Kombiniert: 180A kombinierter maximaler Ausgangsstrom
Ausgangsstrom-Steuerungsstufen: 100mA (0,1A)
Schutz: Jeder Ausgang ist gegen Überstrom, Übertemperatur, Lastabwurf und Verpolung geschützt.
5V: Ein 5V, 500mA Ausgang für die Versorgung externer Sensoren/Hardwire Electronics CAN Keypad
)
)
