Hall-Sensor A1324 linear Magnet-Sensor [S81394]

Produktinformationen "Hall-Sensor A1324 linear Magnet-Sensor"

Hall-Sensor A1324 linear Magnet-Sensor

Modell: A1324

Hersteller: ALLEGRO

Kategorie: Sensor

Anwendung: Messen von Magnet Feldern

Gehäuse: TO-92 / SIP-3

Schnittstelle: analog Wert

Betriebsspannung: 4.5-5.5V

Empfindlichkeit: 5.0mV/G

Messbereich: -55°C bis +125°C

Ausgangsstrom: bis 2mA VOut zu GND, 10mA Vcc zu VOut

Signal: Spannung VOut ohne Magnetfeld 50% von Vcc (Betriebsspannung)

Geschwindigkeit: bis 400kHz

Genauigkeit: Absolut: Fehler < 5% bei 25°C (Linearitätsfehler < 2%)

Auflösung: Analog

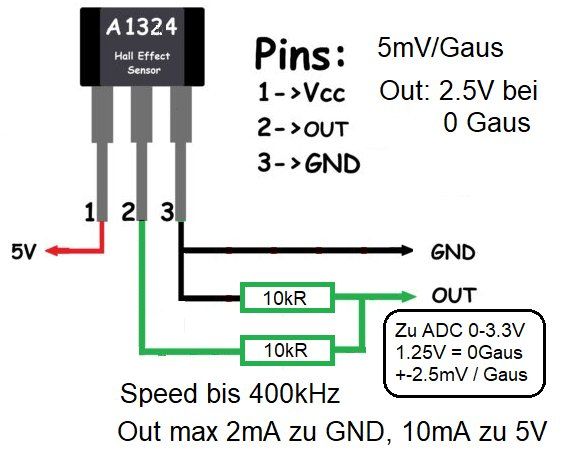

Pinbelegung: 1=VCC, 2=VOut, 3=GND

Mit dem Hall Effekt Sensor können Magnetische Felder gemessen werden. Das Messgerät nennt sich Flux-Meter, Magnetometer oder Gaussmeter. Zum umrechnen: 1 Gauss ist gleich 100uT (mycro Tesla).

Zu beachten ist, Der Hall-Sensor misst statische Magnetfelder, z.B. von einem Permanentmagneten. Der Sensor kann direkt an einen Analogen Eingang eines Microkontroller angeschlossen werden. Mit einer Spule kann auch das Magnetfeld gemessen werden, jedoch nur von Wechselfeldern in der Elektrotechnik.

Einsatzzweck Hall-Sensor: Berührungslose Positions- / Distanz- Messung usw ...
