FEZER Vakuumheber Quicklift mit Säulenkran

Jg 2018 Stand nur in einem Showroom

Hubeinheit VQL schwenkbar

HE-VQL100/90-1400-SER

Tragkraft 35 – 40 kg

bestehend aus:

———————

– Drehkopf DK 100,

mit Rillenkugellager und integriertem

Rückschlagventil

360 Grad endlos drehbar

– Hubschlauch HS 100/1300,

Hubhöhe 1300 mm

Hubgeschwindigkeit 0 – 50 m/min.

Hubschlauch in einlagiger Ausführung

Farbe blau

– Steuereinheit ST-VQL-100

mit ergonomischer Einhandbedienung

Quick-Release-System (QRS)

für Hubbewegung «Auf – Ab»

– schwenkbare Saugfussaufnahme

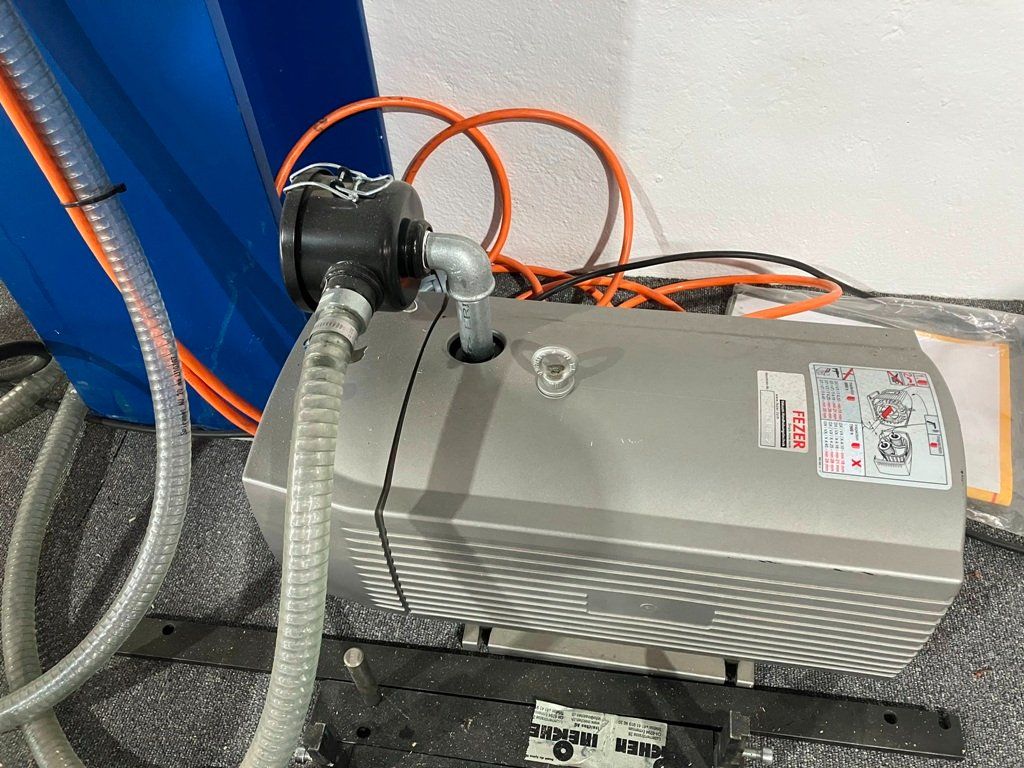

Vakuumpumpe VPL/VQL

T4.40-230/400V3AC-1,25KW-VF3/4

Nennsaugvermögen: 40/48 cbm/h

Enddruck: -850 mbar

Betriebsspannung: 330-440 V 50Hz

Motornennleistung: 1,25 kW

Motornennstrom: 6,20/3,60 A

Drehzahl: 1430 1/min

mit angebautem Vakuumfilter 3/4

und Anschlussnippel 3/4

Motorschutzschalter Aufbaugehbaut

PKZM-6,3A

Motorschutzschalter zum Ein- und

Ausschalten des Vakuumerzeugers

Vakuumschlauch mit Drahteinlage

VS-3/4″-T

Bund mit 10m Länge

Schutzüberzug

SÜH-VQL100-L2050

– reissfest

– wasserabweisend

– nicht antistatisch

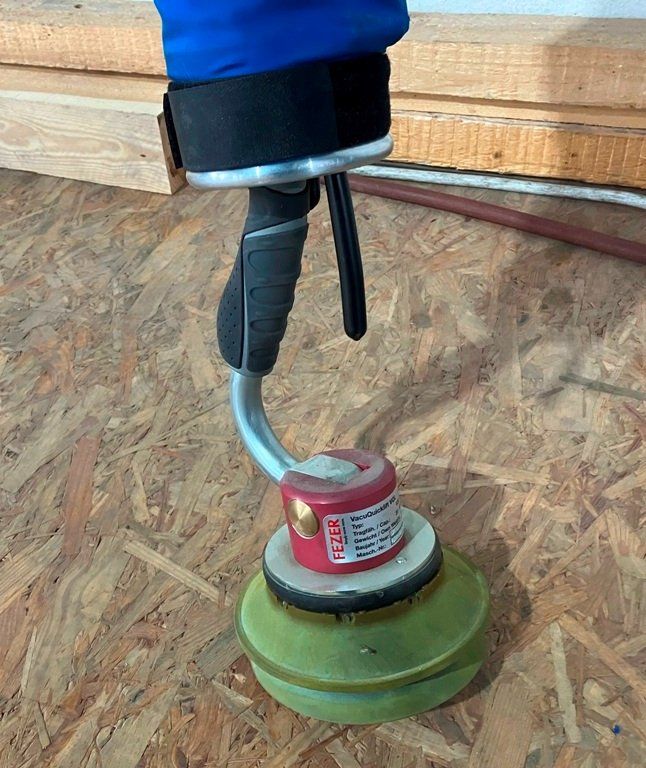

Saugfuss VQL

SFE-GF150-SER

Saugfuss in Faltenbalgausführung

Durchmesser 150 mm

mit Zwischendichtung

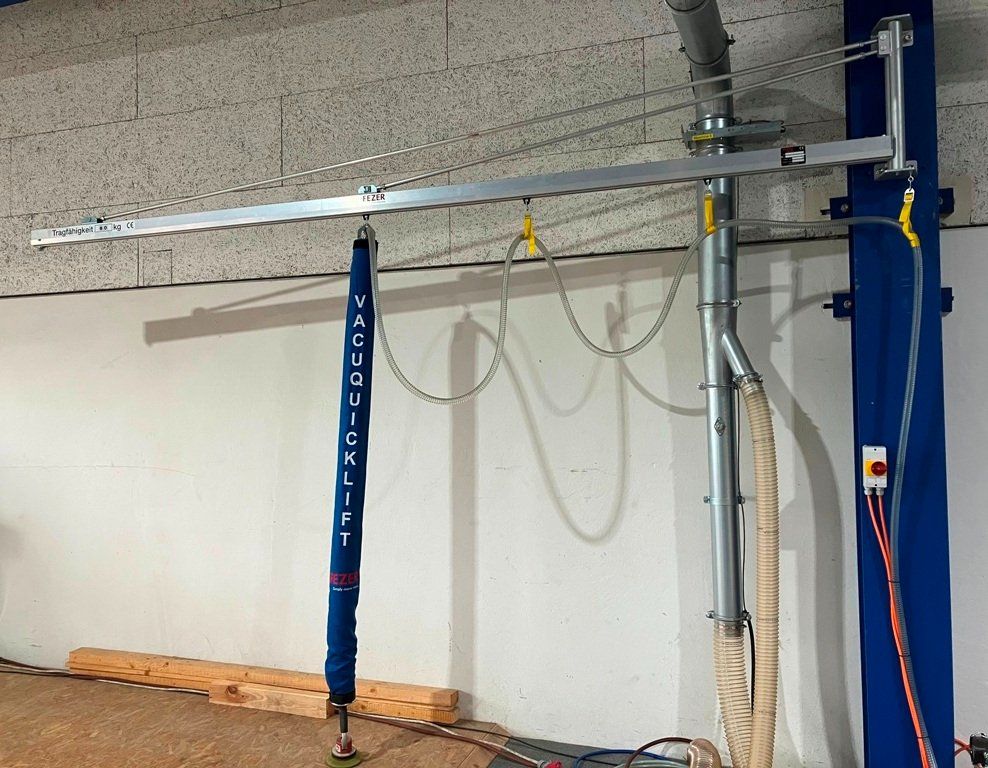

Schwenkausleger:

Wandschwenkkran 60KG / 4000mm

WSK-4000-60KG-AP85

Ausleger in leichtgängiger Aluminium-Ausführung

Traglast: 60 kg

Ausladung: 4000 mm

Schwenkbereich: 180 Grad

Gesamtbauhöhe: 680 mm

1 Gerätewagen mit kugelgelagerten Rollen

3 Schlauchwagen mit Textilband

1 Endklemme mit Gummipuffer

Ausleger in Aluminium-Ausführung

ohne Befestigungsmaterial
