schaltet Funktionen ein/aus/um

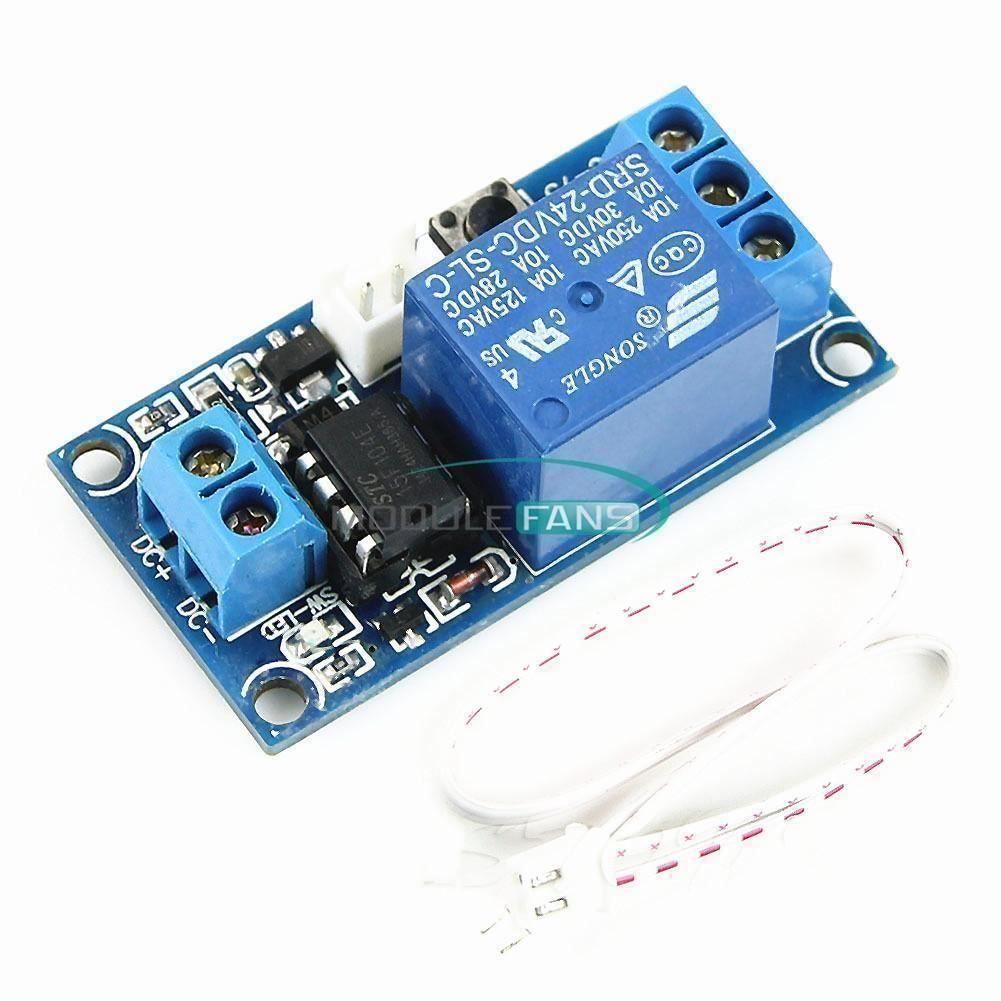

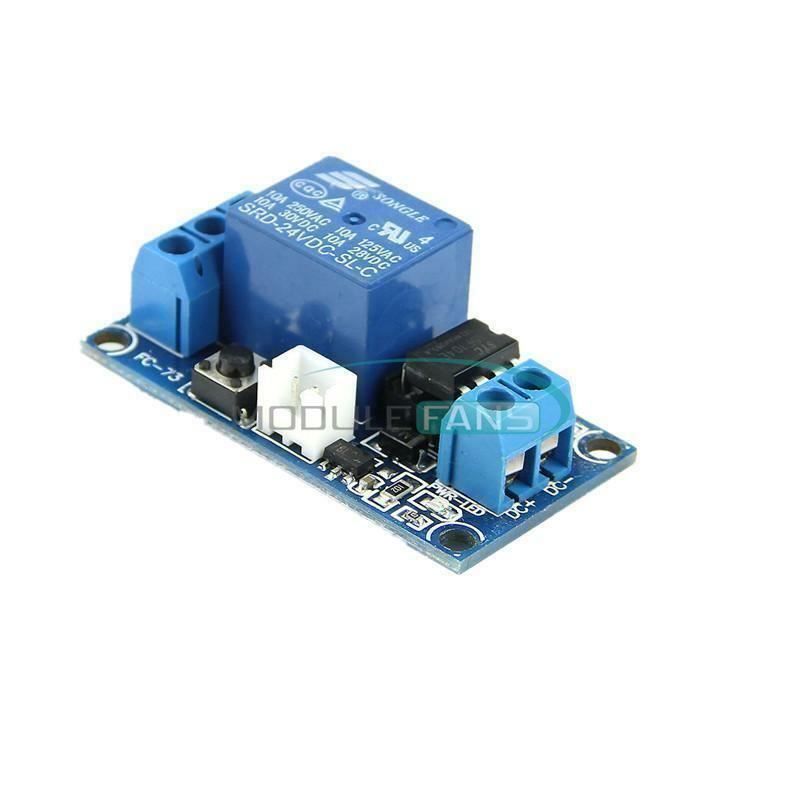

Das Modul ermöglicht das Ein- und Ausschalten/Wechselschalten von Funktionen.
Der Schaltvorgang wird ausgelöst duch den Taster auf der Platine und/oder einen externen Taster oder Reed-Kontakt.
Damit ist gemeint dass das Relais 2 Schaltausgänge hat zwischen denen das Relais hin- und herschaltet. Diese können beide belegt werden oder auch nur eines.
Von den Schaltausgängen ist immer einer offen und einer geschlossen. Bei einem Impuls (durch Taster oder Reed-Kontakt) kehrt sich das um; der offene schliesst und der geschlossene öffnet. Da das Relais bi-stabil ist verbleibt dies in der jeweiligen Position. Es kehrt nicht in die Grundstellung zurück, erst bei einem erneuten Impuls.
Die Schaltausgänge sind ausgelegt für kleine und grosse Spannungen (ab 3V bis 250V, 10A, AC +DC).
Die Schaltausgänge werden nur geschaltet, liefern selbst aber keine Spannung. Das Modul wird wie ein Schalter in einen vorhandenen Stromkreis eingefügt.
Weiterhin befindet sich auf der Platine eine Anschlussmöglichkeit für eine externe Kontroll-LED (z.B. auf dem Schaltpult ) mit Ausgang 2V DC (daher nur geeignet für eine rote oder gelbe LED).
Anwendungsbeispiele (beschriebenes zusätzliches und erforderliches Material ist nicht im Lieferumfang enthalten):
Beispiel 1: Mittels einem Taster kann ein Gleisabschnitte ein oder ausgeschaltet werden. Angeschlossene LEDs zeigen den momentanen Zustand an (zum Beispiel eine grüne LED für „ein“ und eine rote LED für stromlos)
Beispiel 2: Häuserbeleuchtungen oder andere Verbraucher sind ausgeschaltet, es leuchtet auf Ihrem Stellpult eine rote Kontrollleuchte. Sie schalten die Beleuchtung ein, leuchtet eine grüne Kontrolleuchte. Oder Sie teilen Ihre Häuserbeleuchtungen in mehrere Gruppen ein die unterschiedlich ein- und ausgeschaltet werden (ausgelöst zum Beispiel durch einen Zug der über einen Reed-Kontakt hinwegfährt).
Beispiel 3: Am Bahnübergang die Warnleuchten werden eingeschaltet, sobald ein Zug über einen Reed-Kontakt vor dem Uebergang fährt. Sobald er auf der anderen Seite erneut über einen anderen Reed-Kontakt fährt, schaltet dies die Blinklampen wieder aus.
Die Anwendungsbeispiele sollen nur die Funktionsweise näher beschreiben. Einsatzmöglichkeiten gibt es natürlich wesentlich mehr.
Grösse: 53 x 32 x 19mm (LxBxH)
