EMV/EMI Nahfeldsonden Schnüffelproben Set
Mit Kunststoffgriffen. Länge der Sonden 12 cm. Mit SMA Anschluss.
Nahfeldsonden dienen zur Messung von elektrischen und magnetischen HF-Feldern auf Baugruppen und Geräten.
Mit Nahfeldsonden können Sie Störaussendungsquellen auf der Baugruppe oder Ihrem Gerät ausfindig machen.
Schirmmassnahmen können so überprüft werden. Auch die Überwachung entsprechender Entstörmassnahmen ist problemlos möglich.
Mit verschieden grossen und unterschiedlich geformten Sondenköpfen wird die Suche erleichtert.

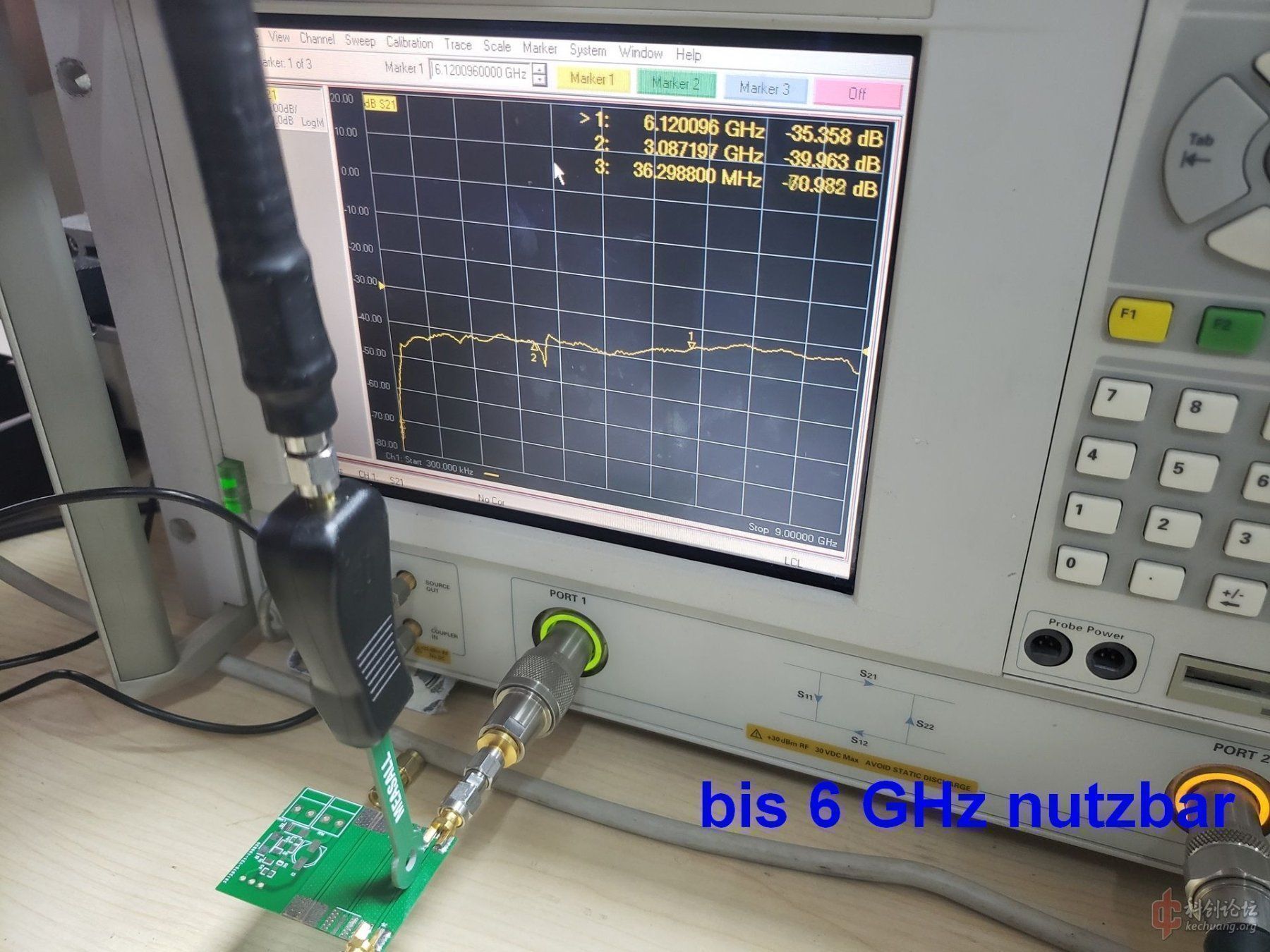

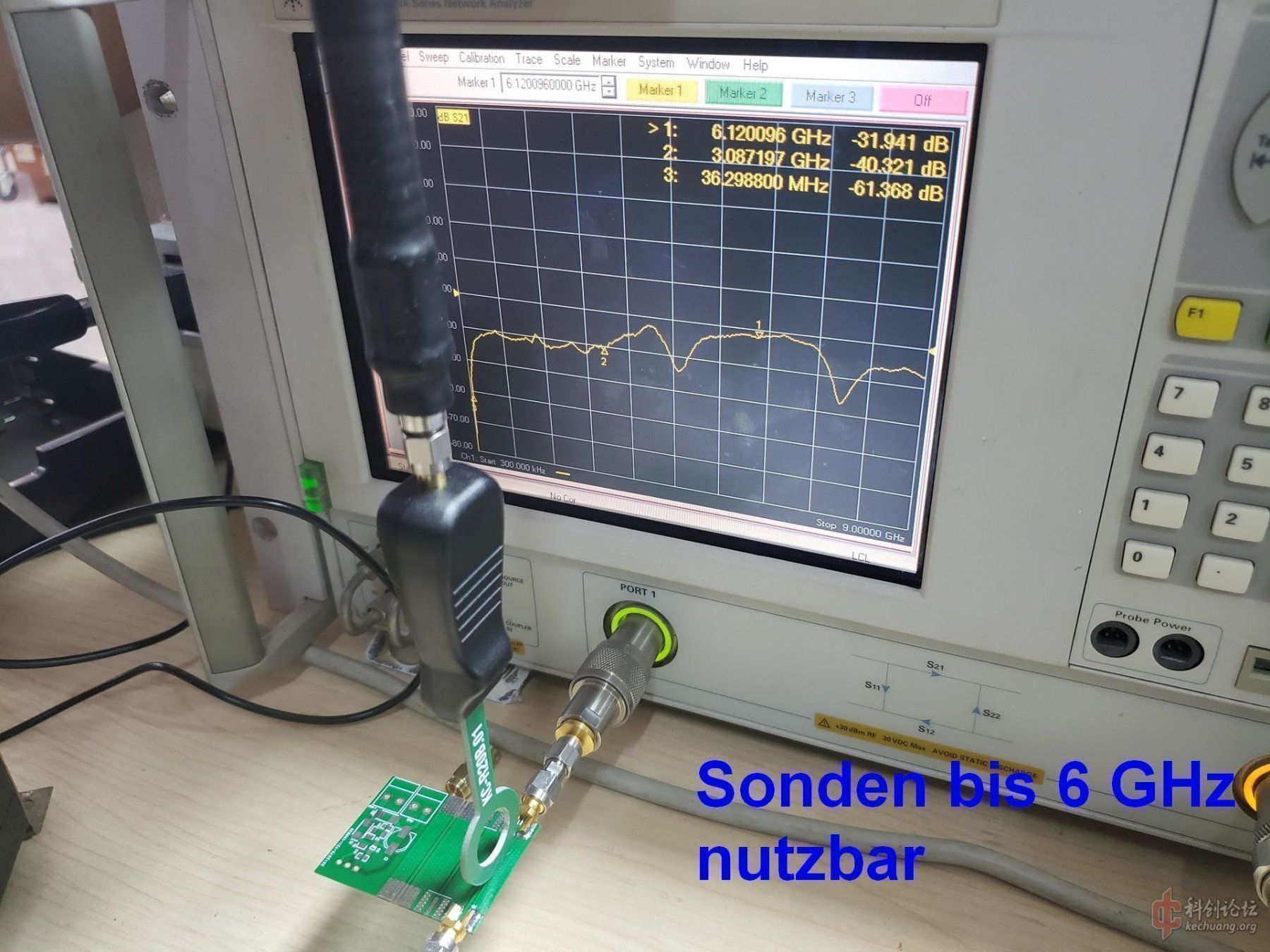

Das EMV Probe-Set bzw. Nahfeld Sonden Set für jeden Spectrum Analyzer oder Oszilloskop ermöglicht die Lokalisierung von Störquellen aller Art von 30 MHz bis 3GHz.
Zur Messung lassen sich auch ein SDR wie den RTL-Dongel, SDRplay oder Airspy verwenden.

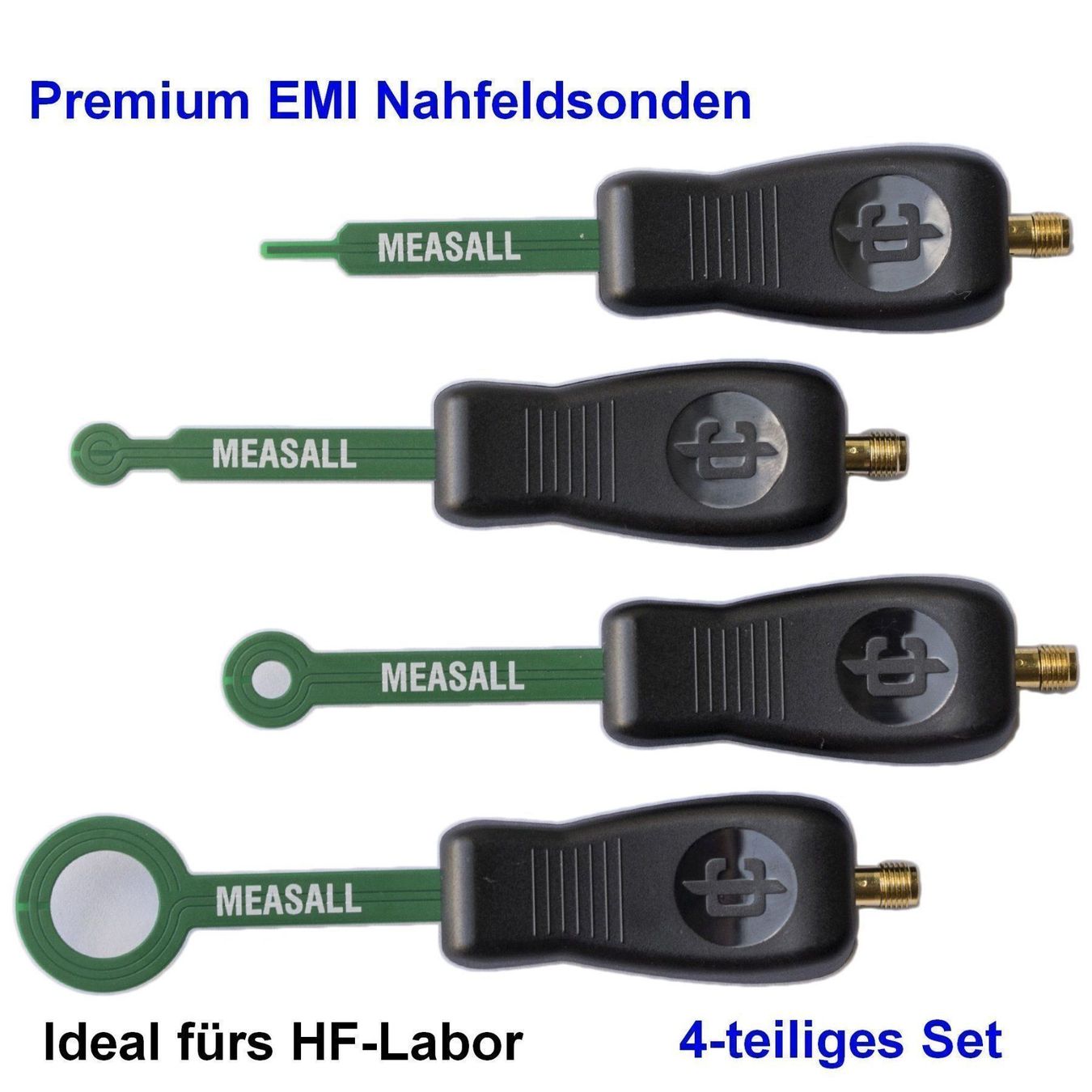

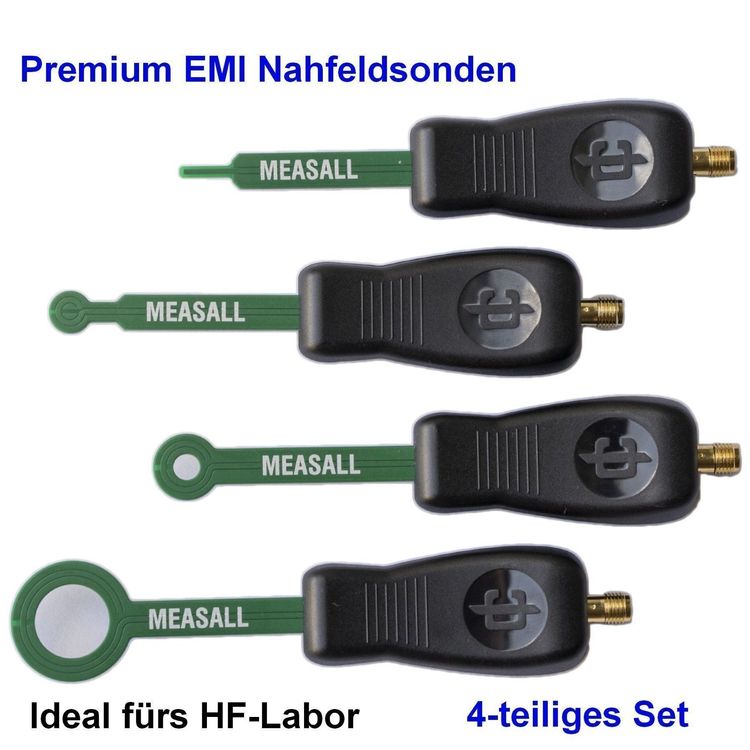

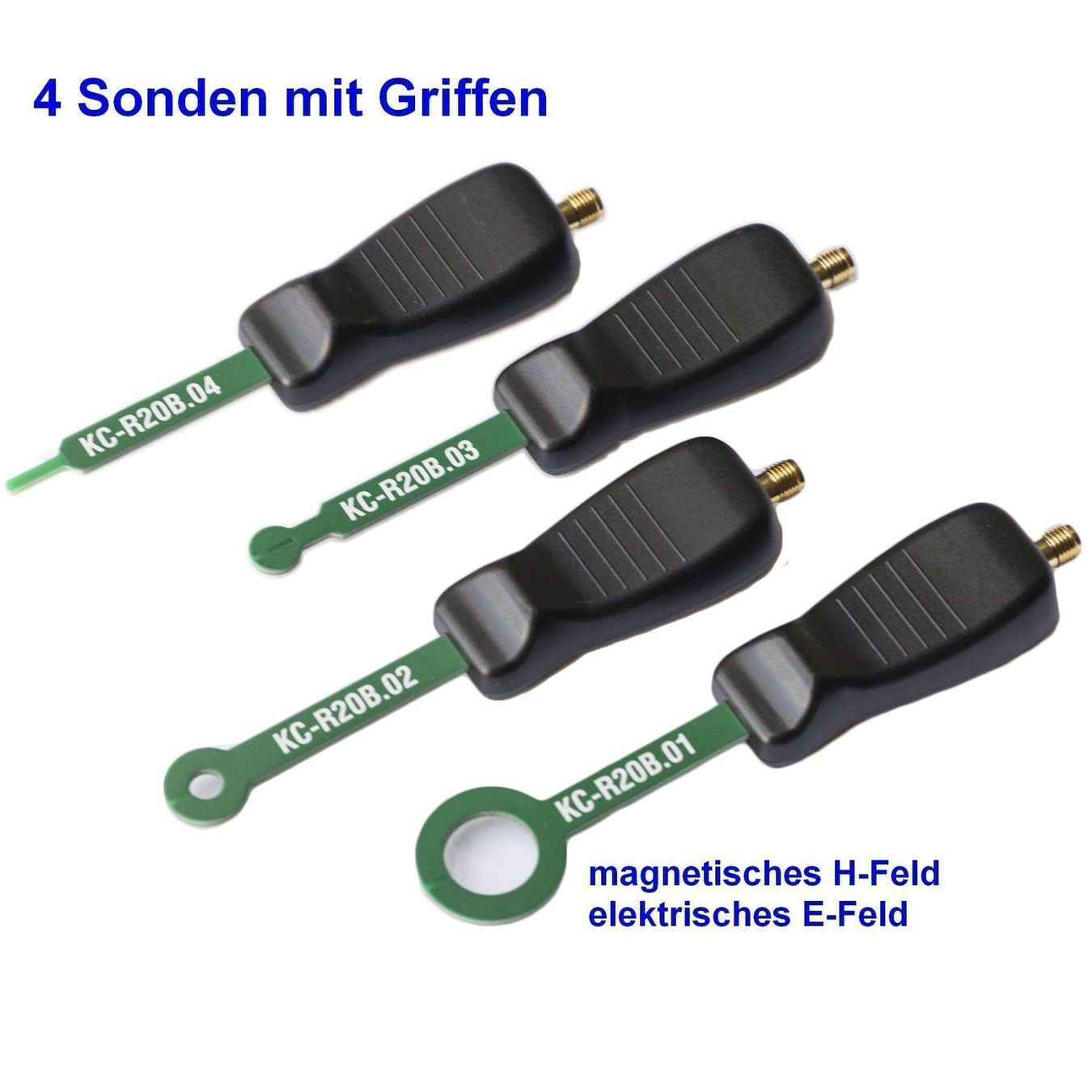

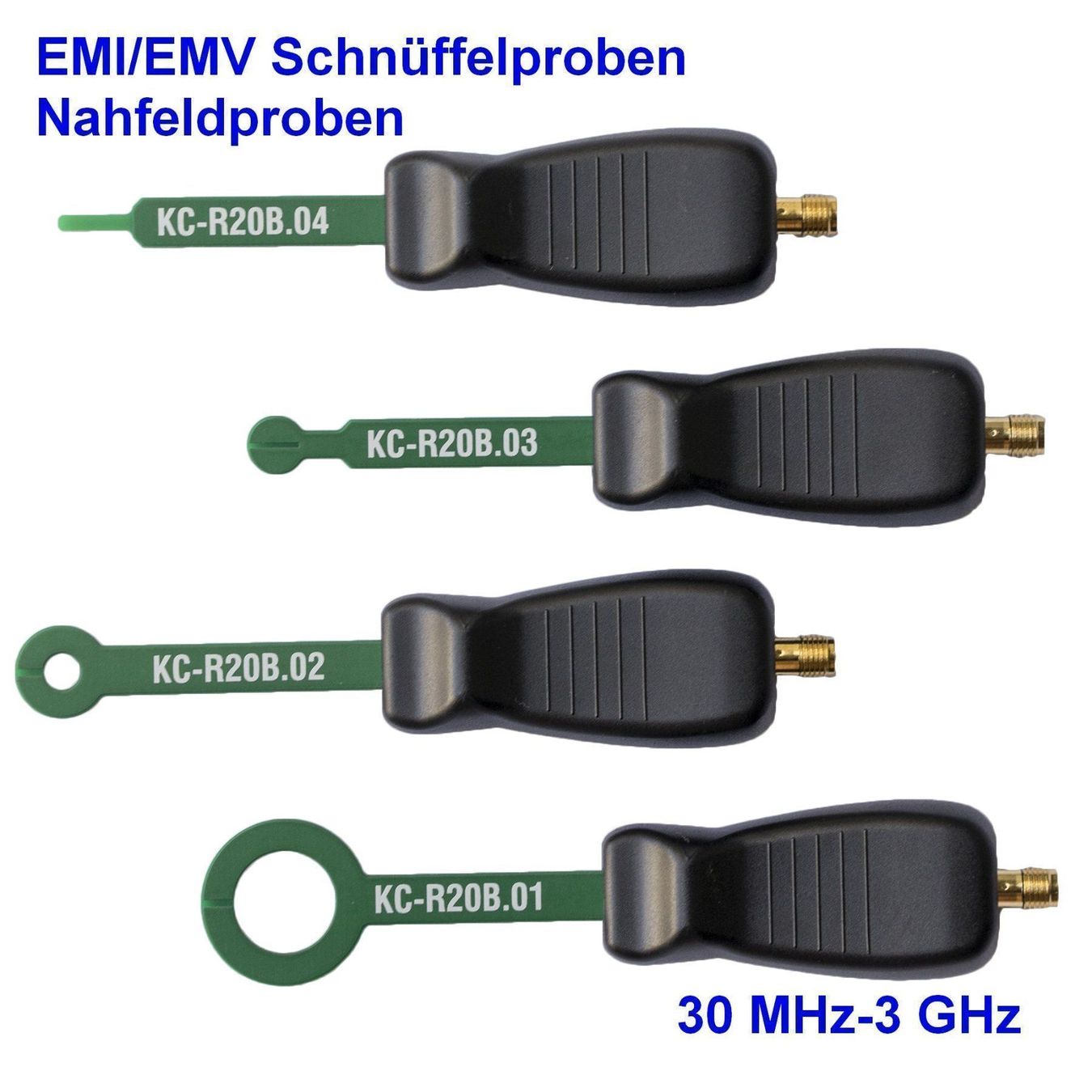

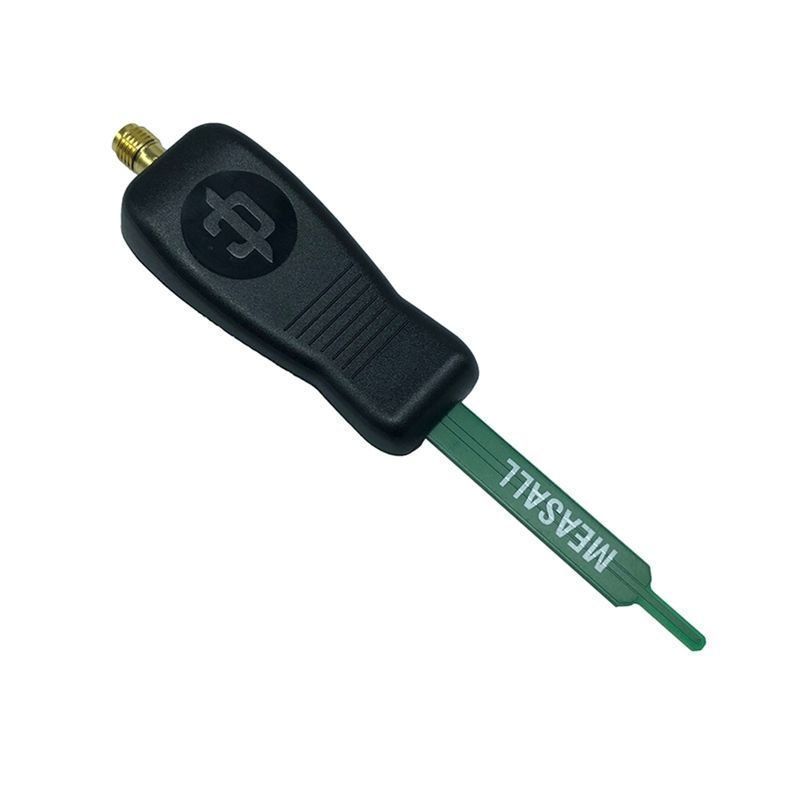

Das Set beinhaltet insgesamt 4 Probes mit Kunststoffgriffen: 3 Probes für magnetische Felder und eine Probe für elektrische Felder. Länge der grössten Probe 12cm.
Die Messung erfolgt potentialfrei, dadurch wird das Störsignal praktisch nicht beeinträchtigt.
Ideal zum Auffinden von Störquellen.
So können viele teure EMV Labor-Messungen umgangen werden.
Passende SMA Kabel und BNC/N SMA Adapter in meinen anderen Auktionen.
Near Field Probe EMI Probe EMC Magnetic Field Test Probe Set For Interference Source Location

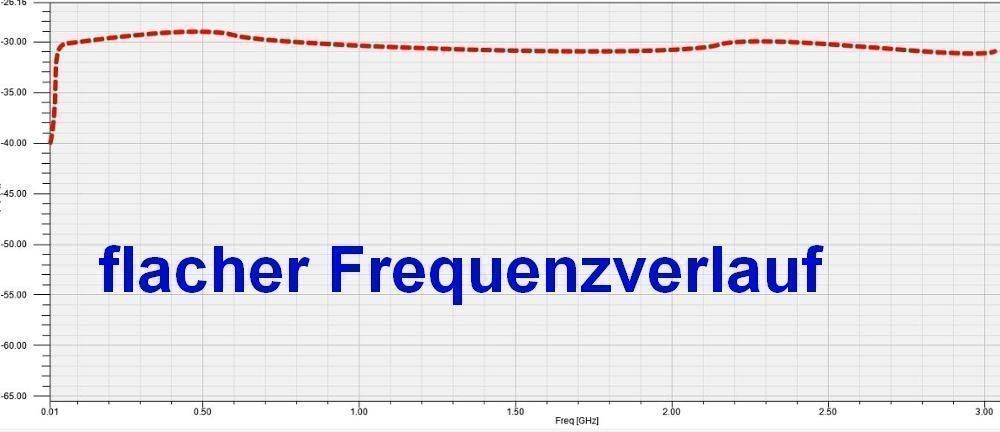

The Nearfield probe group consists of three passive magnetic field probes with sizes from large to small. The probes have a relatively flat frequency response in the range of 30MHz to 3GHz, which is used to measure the magnetic field during the development stage. And an electric field probe.

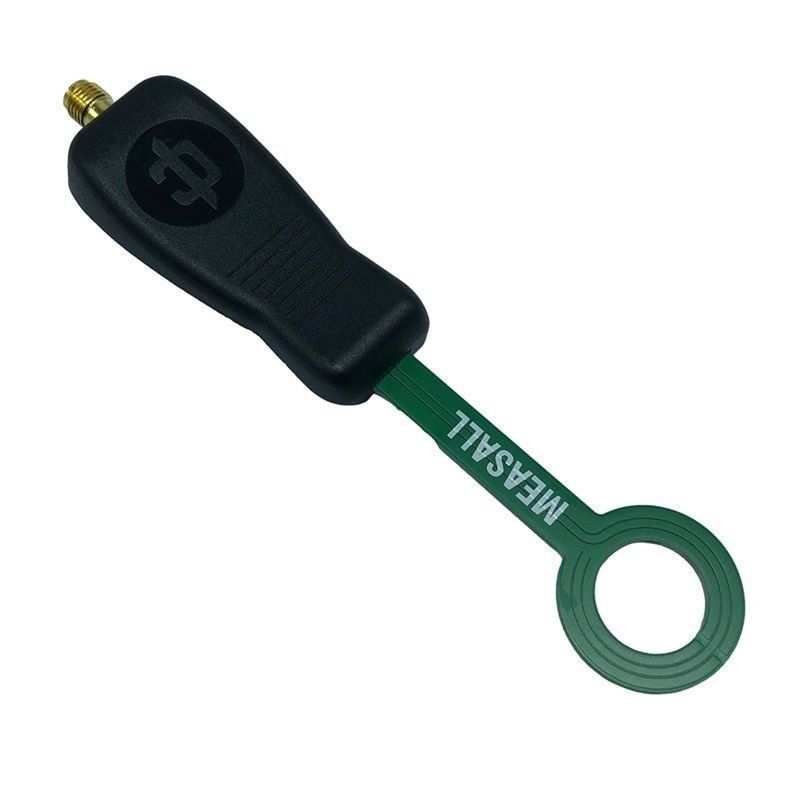

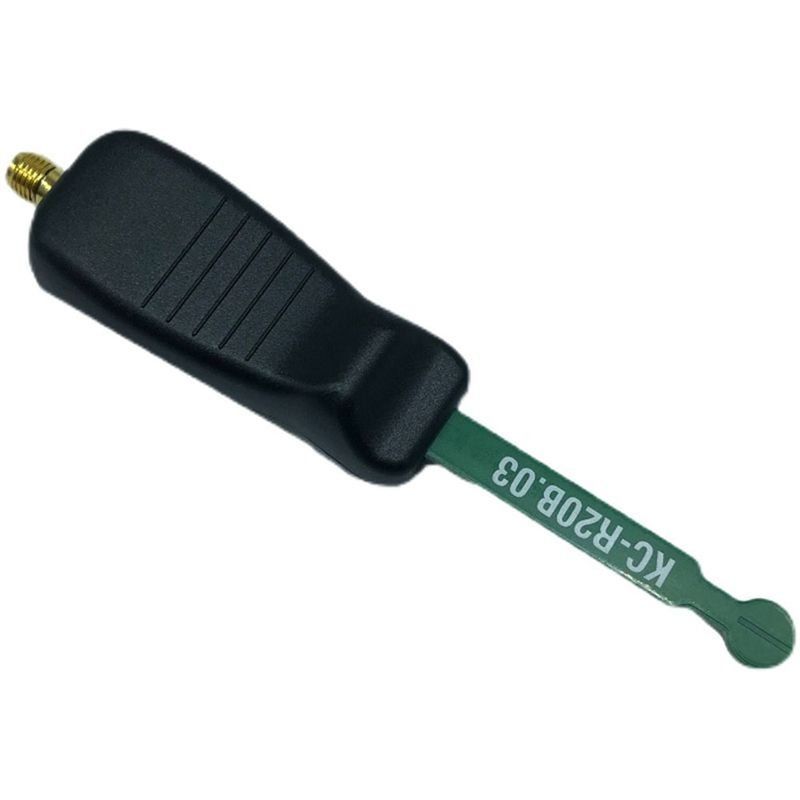

The magnetic field probe is also sensitive in low frequency band. The diameter of the three probes is 20mm, 10mm and 5mm respectively. The probe with large diameter has high sensitivity but low directional resolution, while the corresponding probe with small diameter has low sensitivity but high directional resolution.
In use, the probe with large size is usually used first to confirm the approximate area where the interference source is located, and then the probe with small diameter is switched to reduce the search scope to gradually identify the interference magnetic field source in the electronic module.
