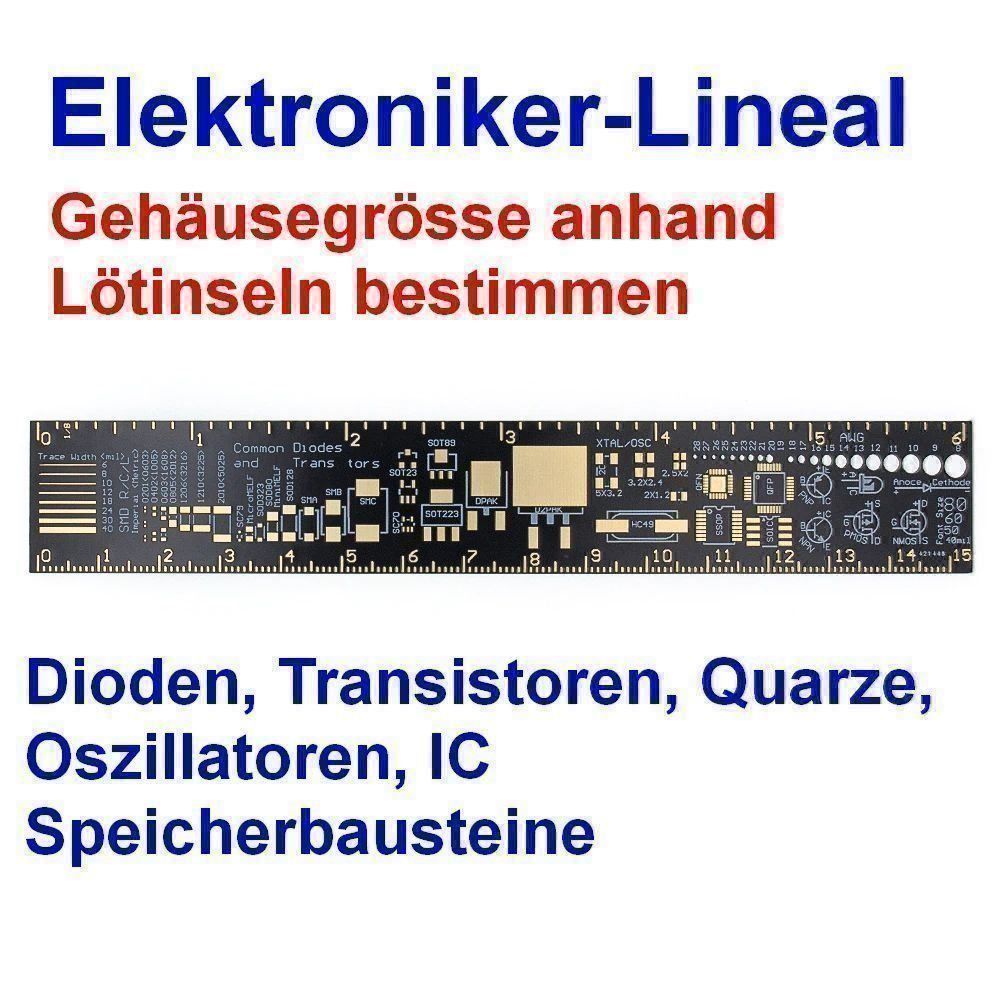

Elektroniker Lineal

Elektroniker Lineal, SMD Gehäuse, Grösse SMD, Lötinsel, Pads

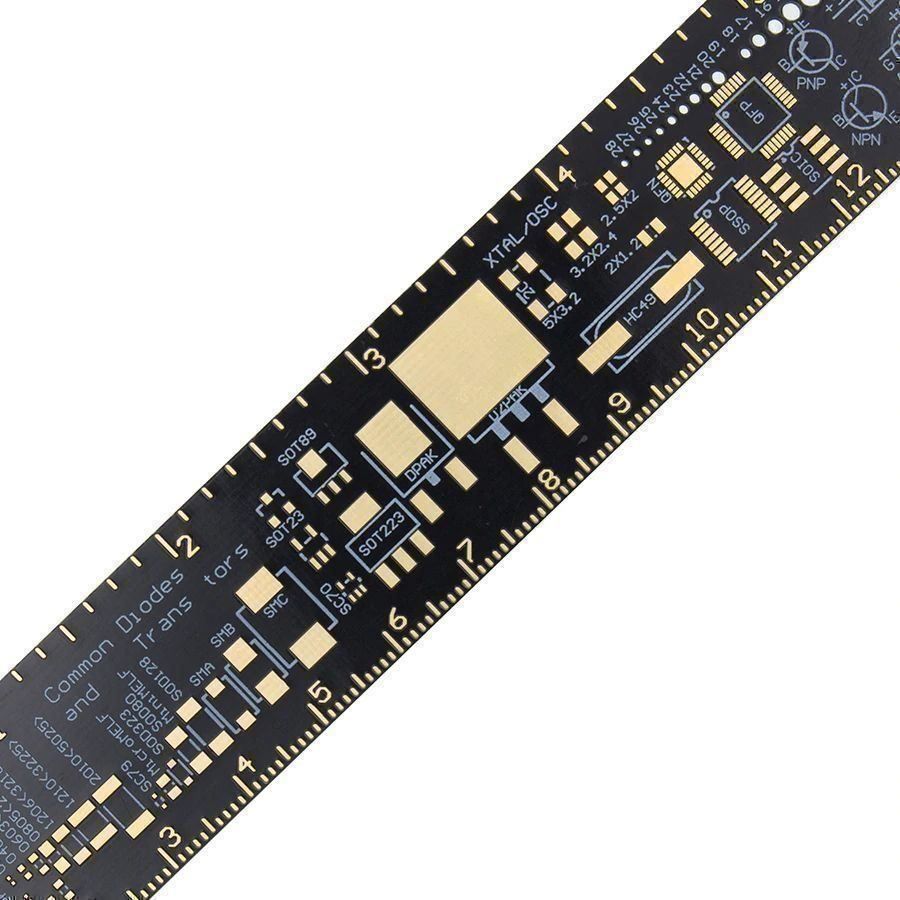

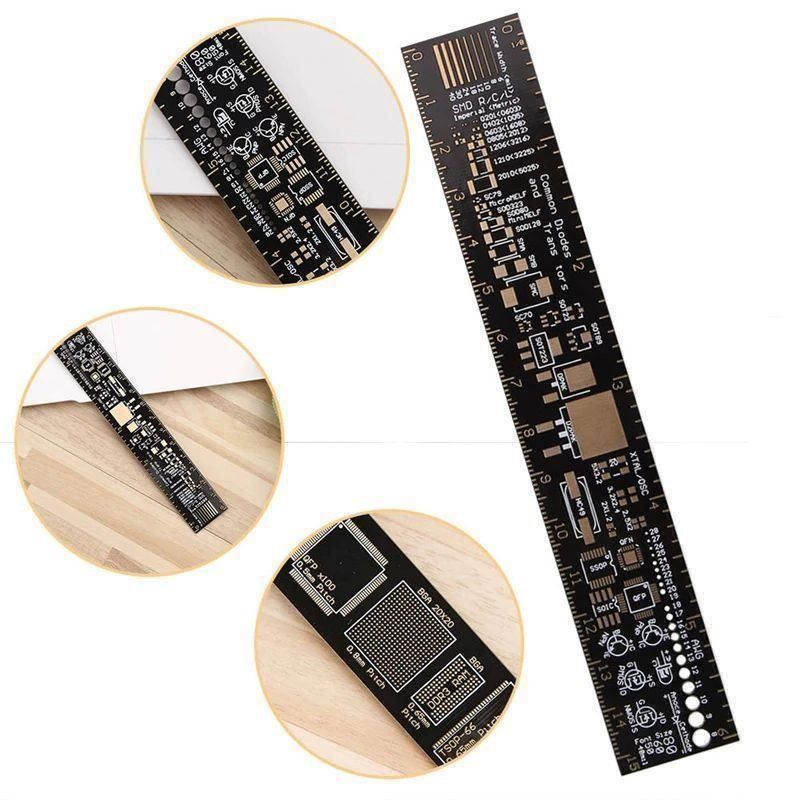

Auf dem Elektroniker Lineal sind Lötinseln und Gehäusebezeichnungen von modernen aktiven und passiven SMD-Bauelementen dargestellt.

Auch Pads von Schwingquarzen und Oszillatoren sind vorhanden.

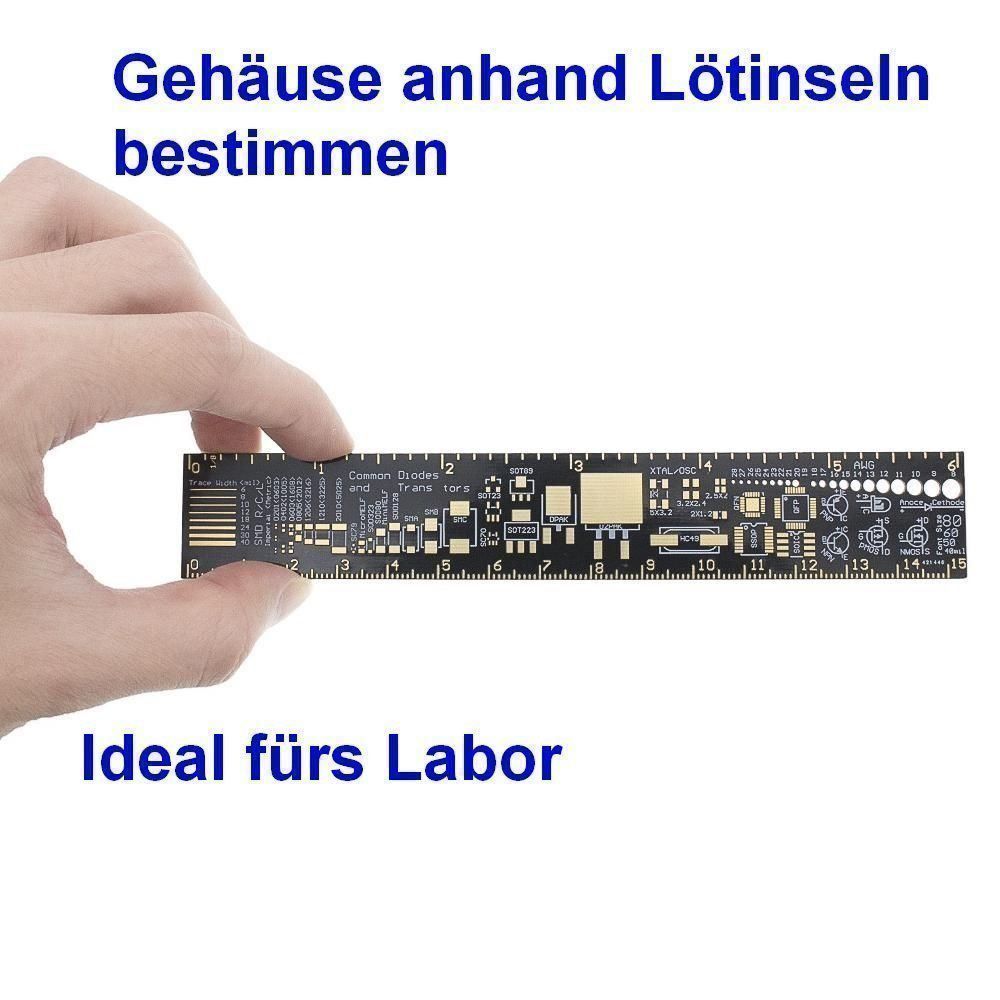

So können Sie die richtigen Gehäusegrössen und Bauteile anhand ihres Lotpads bestimmen.

Ideal ist der kleine Helfer bei Reparaturarbeiten an SMD bestückten Geräten. Einfache suche nach den richtigen Bauteilen, nach Gehäusegrösse. Kein langes Ratespiel für die richtige Grösse des Ersatzteils...

Zum Beispiel:

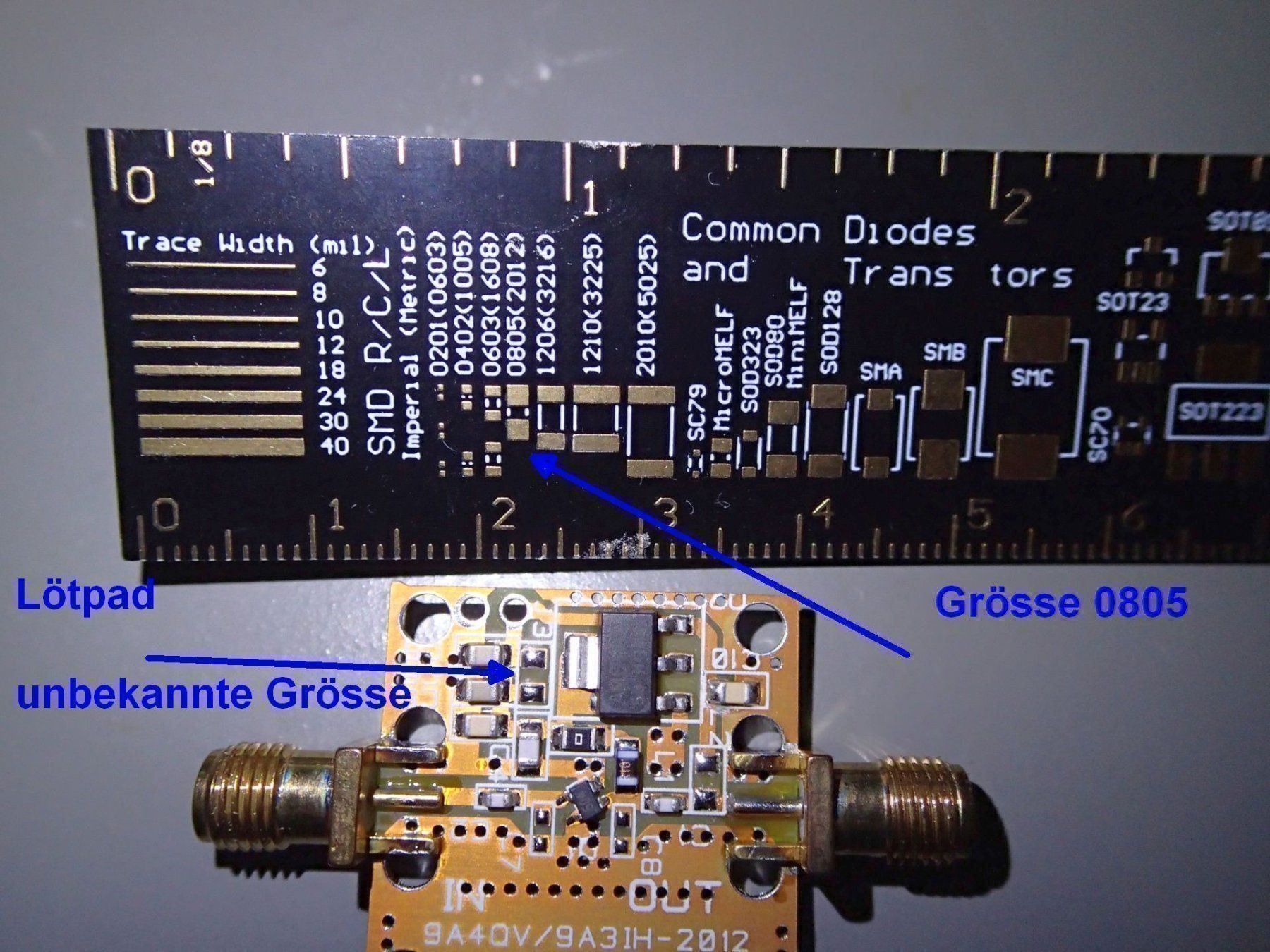

Keramikkondensator im 0805 Gehäuse, anhand des Lötpad bestimmt.

Quarz mit Gehäuse HC49. Einfach bestimmt anhand Lötpads und der gedruckten Gehäusebezeichnung.

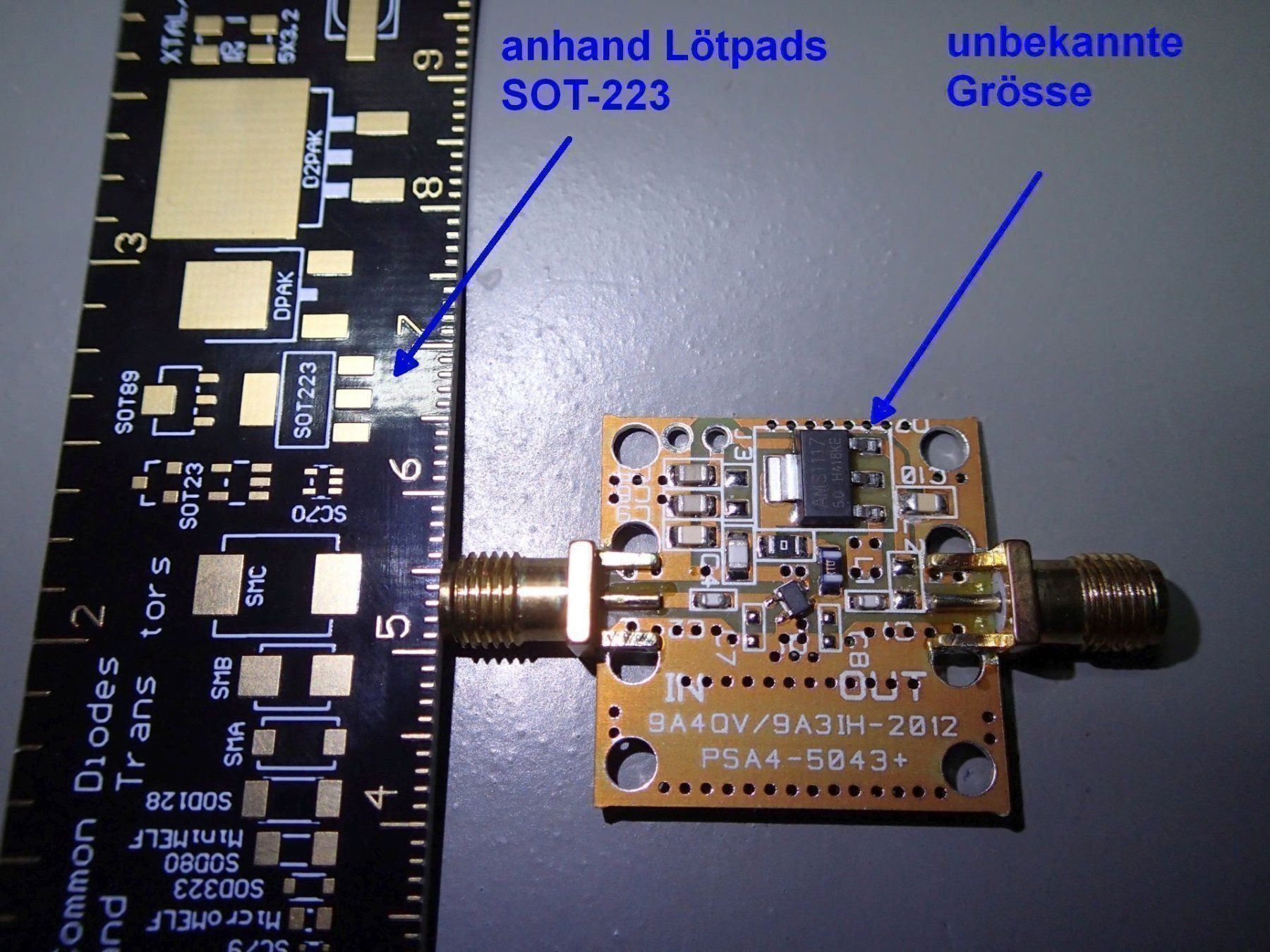

Spannungsregler AMS1117 im SOT-223 Format. Einfach anhand der Lötpads bestimmt.

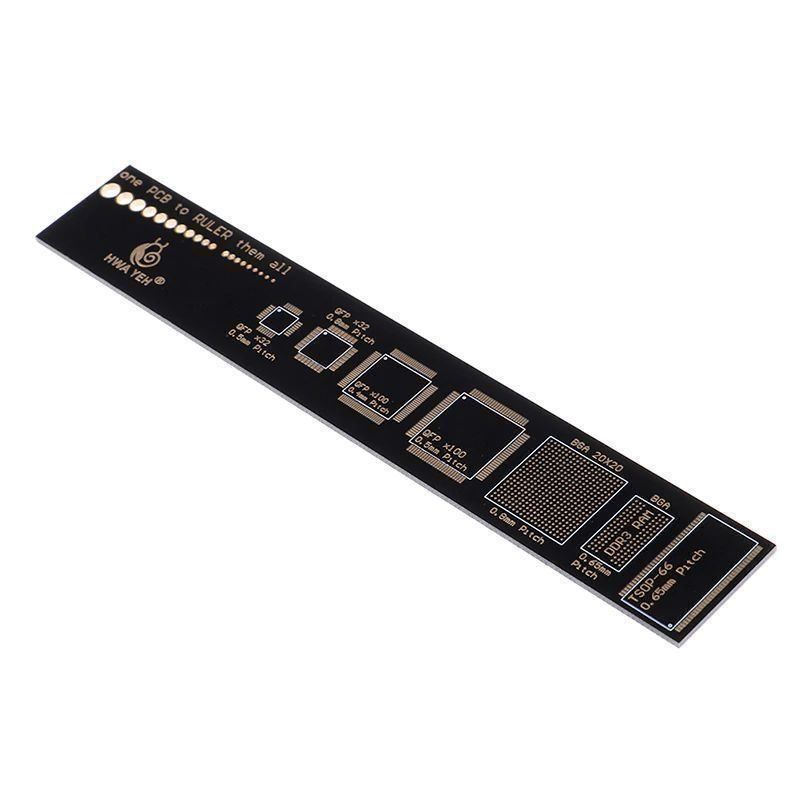

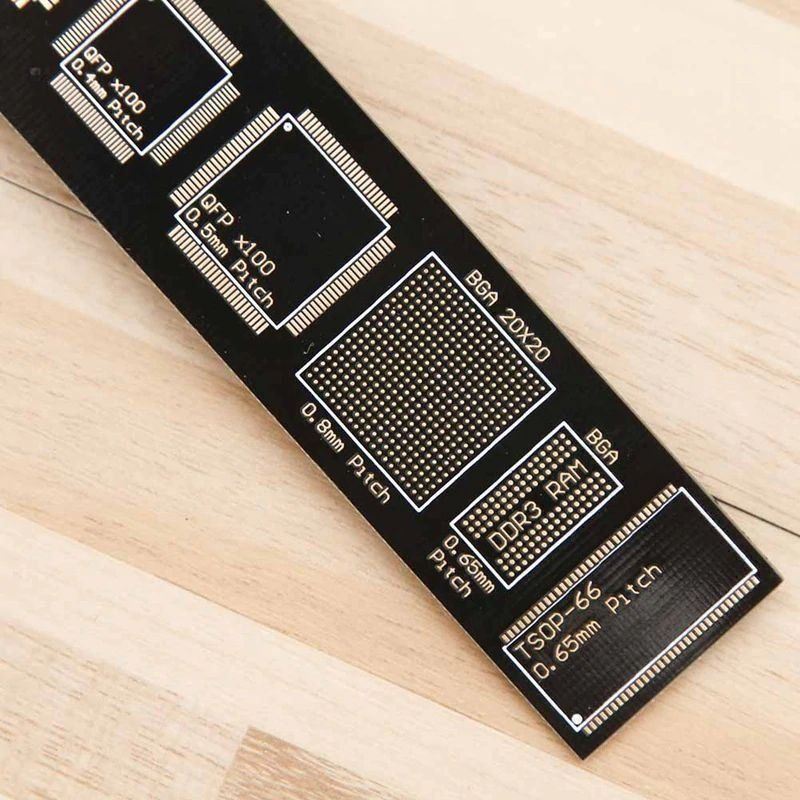

IC im QFP32 , 0,8mm Pitch. Anhand der Lötpads die richtige Grösse bestimmt.

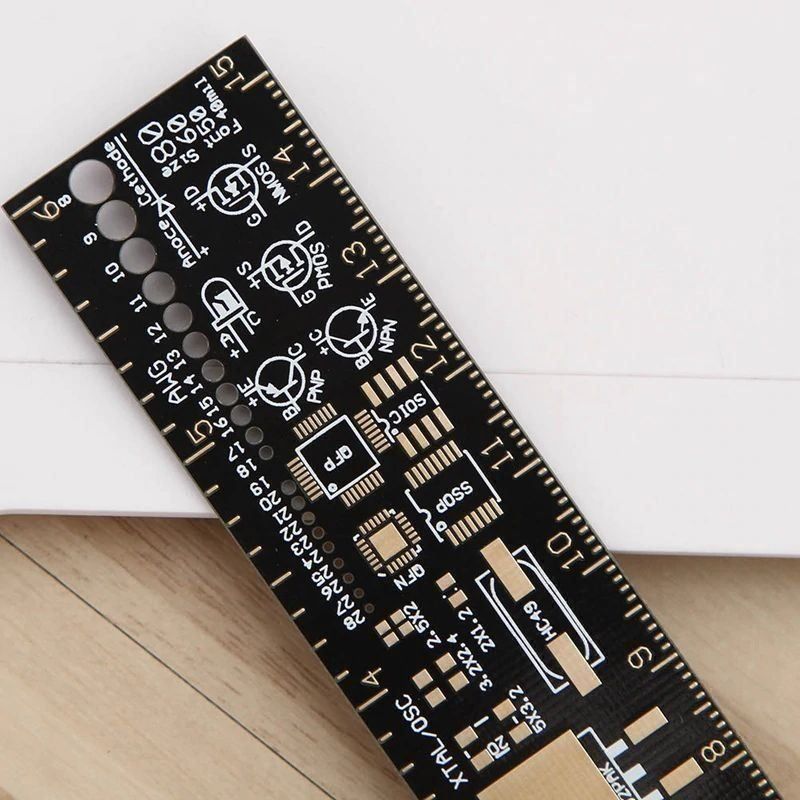

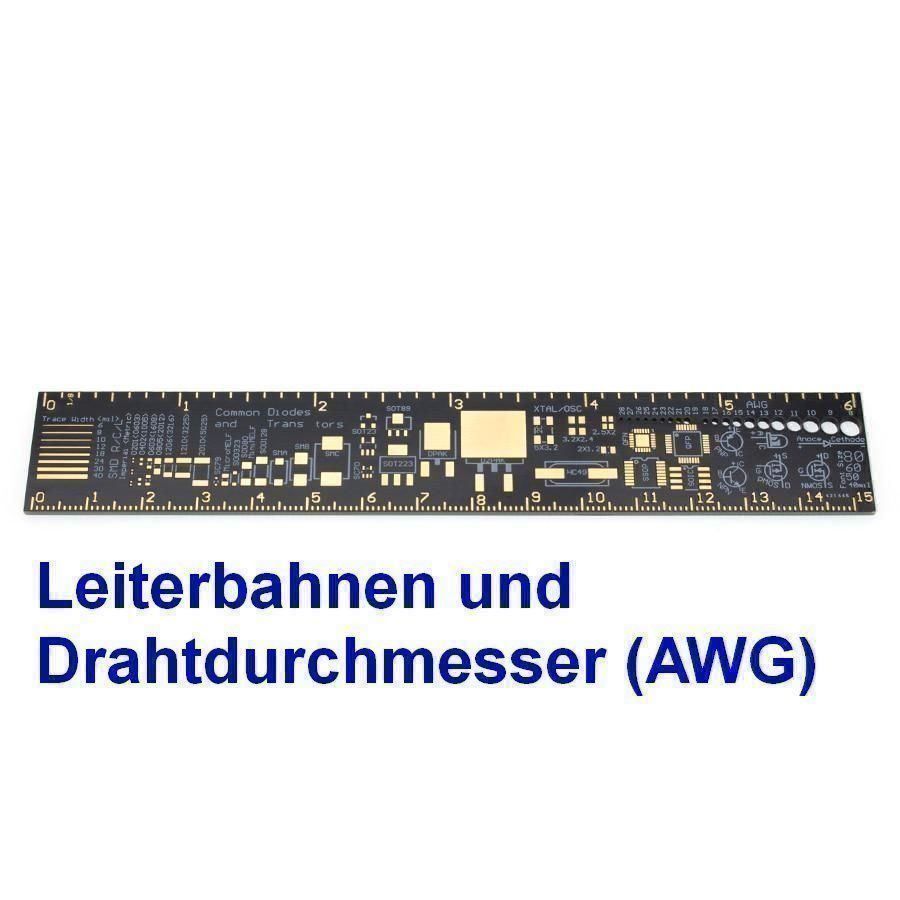

Zusätzlich lassen sich Drahtgrössen (AWG) bestimmen. Auch Schaltzeichen von Transitoren / Dioden und Mos-Fets sind vorhanden.

Abmessungen : 15cm auf 2,5cm

Keine Abholung möglich. Nur Postversand. Keine Lieferung ins Ausland. Einzahlungen am Postschalter bitte 3.00.- Spesen. TWINT Zahlung möglich.

Privatverkauf. Gewährleistung und jegliche Form von Haftung ausgeschlossen.
