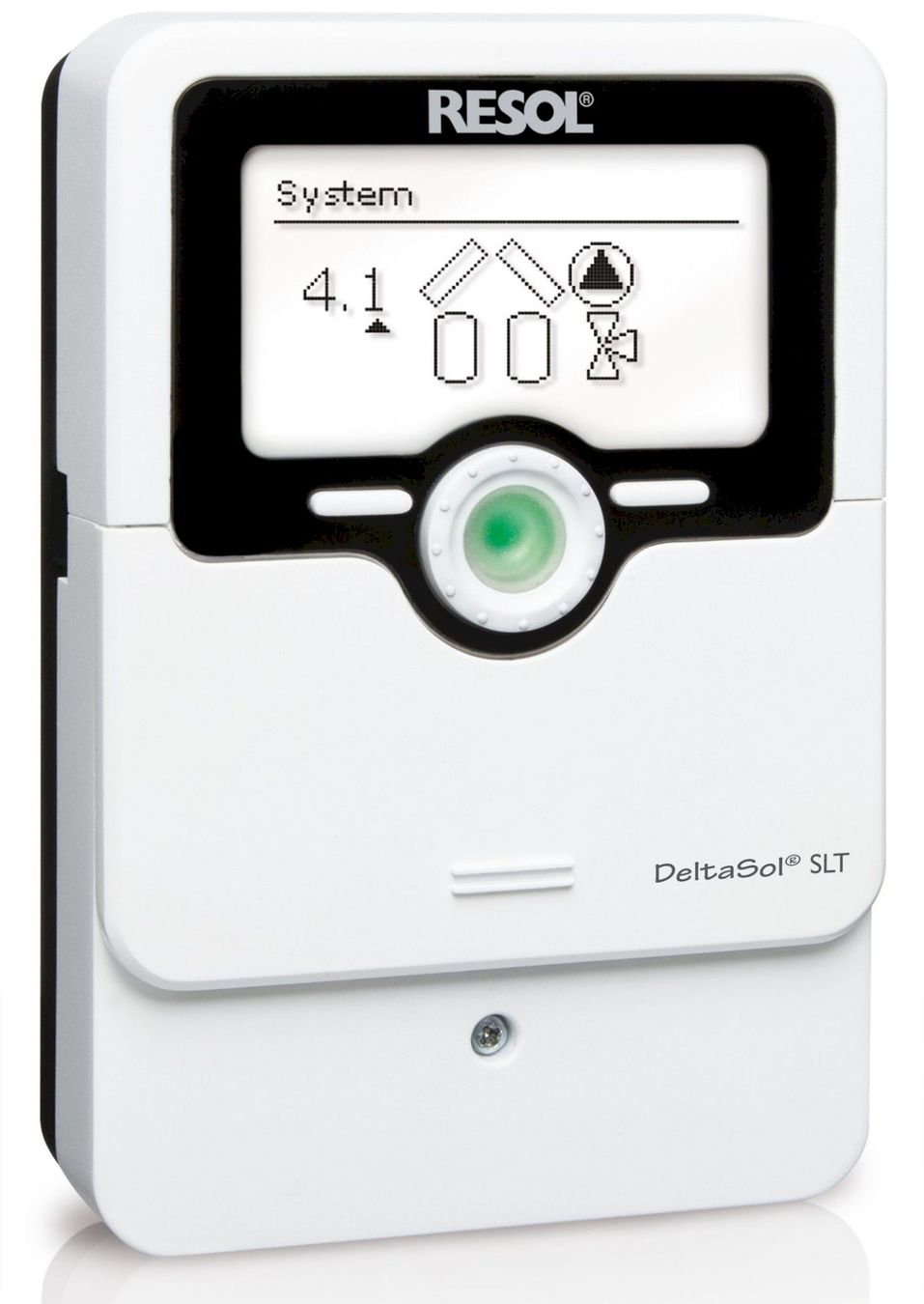

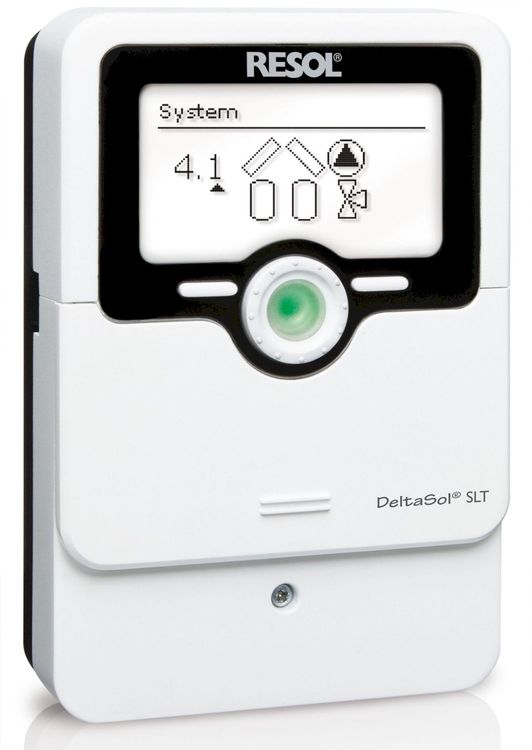

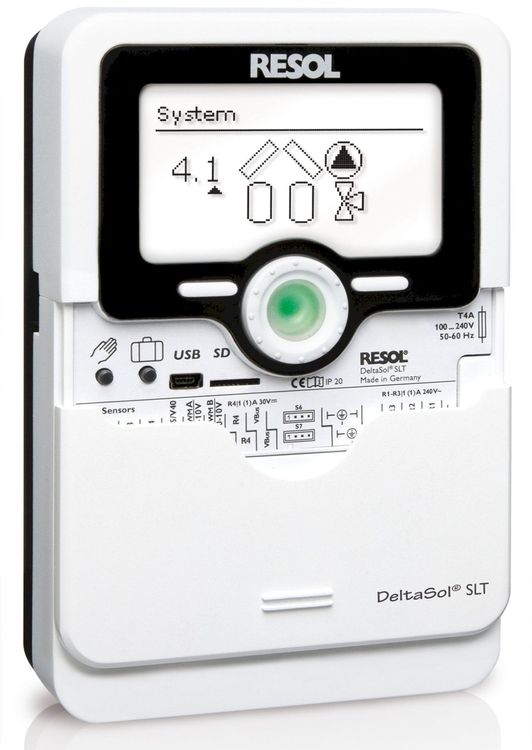

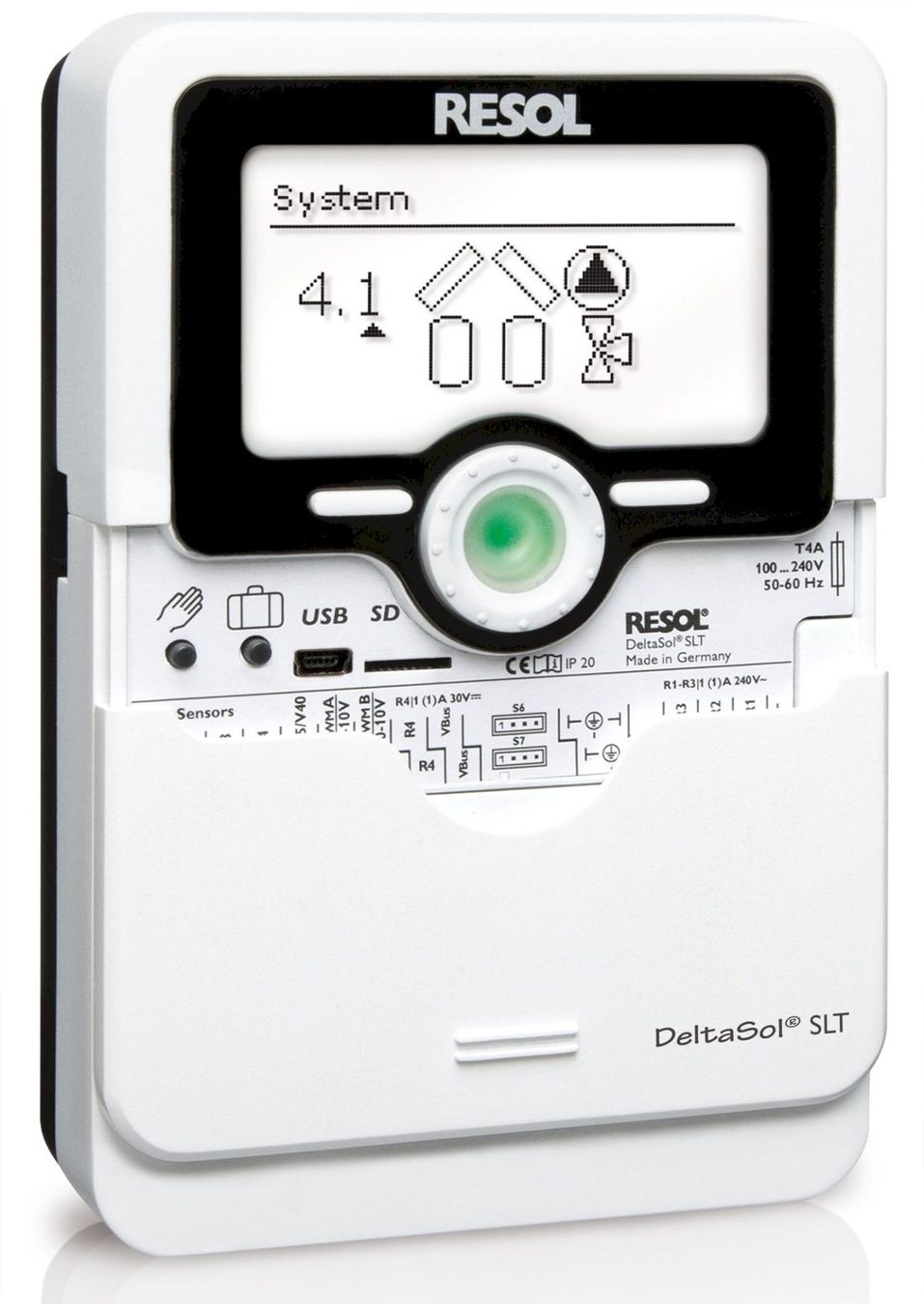

DeltaSol SLT Solar Systemregler mit 4 Fühler Pt 1000
Der DeltaSol® SLT regelt selbst komplexe Systeme mühelos und ermöglicht eine flexible Anpassung an die individuellen Anlagenverhältnisse. Zahlreiche vorprogrammierte Wahlfunktionen, wie z. B. thermische Desinfektion und Zonenladung, können einfach kombiniert und parametrisiert werden. Alternativ kann direkt aus 27 voreingestellten Grundsystemen ausgewählt werden. Die Bedienung erfolgt über 2 Haupttasten und 1 Einstellrad, dem Lightwheel®. Handbetrieb und Urlaubsfunktion sind mit nur einer Taste sofort aktivierbar.
- 4 Relaisausgänge (davon 1 potenzialfreies Kleinspannungsrelais)
- 4 Eingänge für Temperatursensoren Pt1000 oder Pt500
- Eingang für einen analogen Grundfos Direct Sensor™ und ein Frequenzeingang
- Datenaufzeichnung, -sicherung, Firmware-Updates und einfache Datenübertragung vorbereiteter Einstellungen über SD-Karte
- 1 Impulseingang V40 (umschaltbar auf Temperatursensoreingang Pt1000, Pt500 oder KTY)
- 2 PWM-Ausgänge für die drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen
- Zahlreiche vorprogrammierte Wahlfunktionen
- 27 Grundsysteme wählbar
- Automatische Funktionskontrolle nach VDI 2169
- MicroSD-Karteneinschub
- Anforderung einer Wärmepumpe (optional)
Spezifikationen
- Eingänge: 4 Temperatursensoren Pt1000 oder Pt500, 1 Grundfos Direct Sensor™ (analog) und 1 Frequenzeingang, 1 Impulseingang V40 (umschaltbar auf Temperatursensoreingang Pt1000, Pt500 oder KTY)
- Ausgänge: 3 Halbleiterrelais, 1 potenzialfreies Kleinspannungsrelais und 2 PWM-Ausgänge (auf 0-10 V umschaltbar)
- PWM-Frequenz: 512 Hz
- PWM-Spannung: 10,8 V
- Schaltleistung:
- 1 (1) A 240 V~ (Halbleiterrelais)
- 1 (1) A 30 V= (potenzialfreies Relais)
- Gesamtschaltleistung: 3 A 240 V~
- Versorgung: 100 – 240 V~ (50 – 60 Hz)
- Anschlussart: X
- Standby: 0,68 W
- Temperaturreglerklasse: I
- Energieeffizienz-Beitrag: 1 %
- Wirkungsweise: Typ 1.B.C.Y
- Bemessungsstoßspannung: 2,5 kV
- Datenschnittstellen: RESOL VBus®, MicroSD-Karteneinschub
- VBus®-Stromausgabe: 60 mA
- Funktionen: Betriebsstundenzähler, Röhrenkollektorfunktion, Zonenladung, Wärmeaustausch, Drehzahlregelung und Wärmemengenzählung, einstellbare Anlagenparameter und zuschaltbare Optionen (menügeführt), Bilanz- und Diagnosefunktion, Funktionskontrolle nach VDI 2169
- Gehäuse: Kunststoff, PC-ABS und PMMA
- Montage: Wandmontage, Schalttafel-Einbau möglich
- Anzeige/Display: Vollgrafik-Display, Kontrollleuchte (Lightwheel®)
- Bedienung: 4 Tasten und 1 Einstellrad (Lightwheel®)
- Schutzart: IP 20 / DIN EN 60529
- Schutzklasse: I
- Umgebungstemperatur: 0 ... 40 °C
- Verschmutzungsgrad: 2
- Maße: 110 x 166 x 47 mm
- Maximale Höhenlage: 2000 m NN
- Sicherung: T4A
Lieferumfang
- Systemregler DeltaSol® SLT
- 4 Fühler Pt 1000 (2x Speicher-/Kesselfühler FRP6 2x Kollektorfühler FKP6)
)
)
