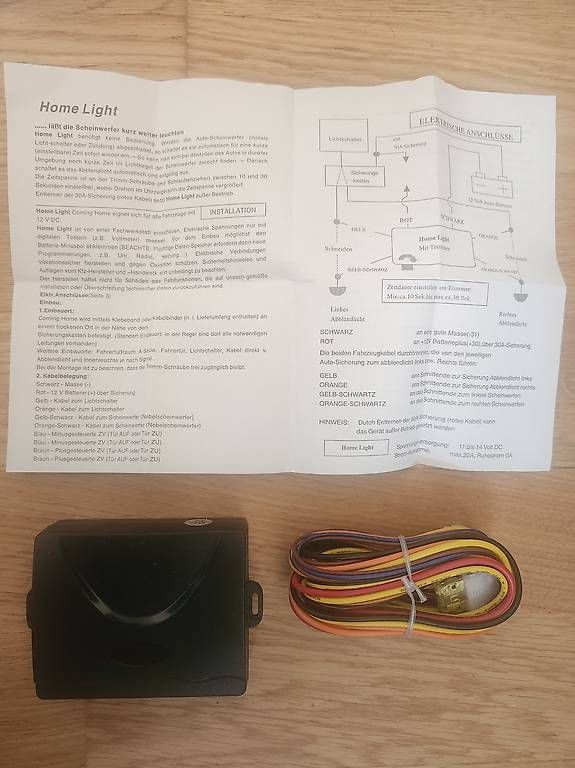

Verkaufe neue Car Auto Home Light
Lässt die Scheinwerfer kurz weiter leuchten
Home Light benötigt keine Bedienung. Werden die Auto-Scheinwerfer (mittels
Licht-schalter oder Zündung) abgeschaltet, so schaltet es sie automatisch für eine kurze
(einstellbare) Zeit sofort wieder ein.- So kann man sich bei Abstellen des Autos in dunkler
Umgebung noch kurze Zeit im Lichtkegel der Scheinwerfer zurecht finden. - Danach
schaltet es das Abblendlicht automatisch und entgültig aus.
Die Zeitspanne ist an der Trimm-Schraube (mit Schraubenzieher) zwischen 10 und 30
Sekunden einstellbar, wobei Drehen im Uhrzeigersinn die Zeitspanne vergrößert.
Entfernen der 30A-Sicherung (rotes Kabel) setzt Home Light außer Bestrieb.
Home Light Coming Home eignet sich für alle Fahrzon.. ...
NSTALLATIONE
12 V DC.
Home Light ist von einer Fachwerkstatt einzubauen. Elekrische Spannungen nur mit
digitalen Testern (z.B. V oltmeter) messen. Vor dem Einbau moglichst den
Batterie-Minuspol abklemmen (BEACHTE: Flüchtige Daten-Speicher erfordern dann neue
Programmierungen, z.B.
hr, Radio, Heizung... Elektrische
Vorhindungen
vibrationssicher hnerstellen und gegen Oxidation schützen. Sicherheitshinweise und
...._......... .4>- Horctoller und
_ Handwetk sind unbedinat zu beachten.
Der Hersteller haftet nicht für Schäden oder Fehlfunktionen, die auf unsach-gemäße
Installation oder Überschreitung technischer Daten zurückzuführen sind.
Elktr.Anschlüsse(Seite 3)
Einbau:
1.Einbauort:
Coming Home wird mittels Klebeband oder Kabelbinder (n.i. Lieferumfang enthalten) an
einem trockenen Ort in der Nähe von dem
Sicherungskasten befestigt. (Standart Einbauort: in der Regel sind dort alle notwendigen
Leitungen vorhanden)
Weitere Einbauorte: Fahrerußraum A-Saule, Fahrertür, Lichtschalter, Kabel direkt v.
Abblendlicht und Innenleuchte je nach Signal.
Bei der Montage ist zu beachten, dass die Trimm-Schraube frei zugänglich bleibt.
2. Kabelbelegung:
Schwarz- Masse ()
Rot -12 V Batterie (+) über Sicherung
Gelb -Kabel zum Lichtschalter
Orange - Kabel zum Lichtschalter
Gelb-Schwarz -Kabel zum Scheinwerfer (Nebelscheinwerfer)
Orange-Schwarz-Kabel zum Scheinwerfer (Nebelscheinwerfer)
Blau- Minusgesteuerte ZV (Tür AUF oder Tür ZU)
Blau-Minusgesteuerte ZV (Tür AUF oder Tür ZU)
Braun- Plusgesteuerte ZV (Tür AUF oder Tür ZU)
Braun- Plusgesteuerte ZV (Tür AUF oder Tür ZU)
