Verkauf aus Geschäftsauflösung (Neu & Originalverpackt)

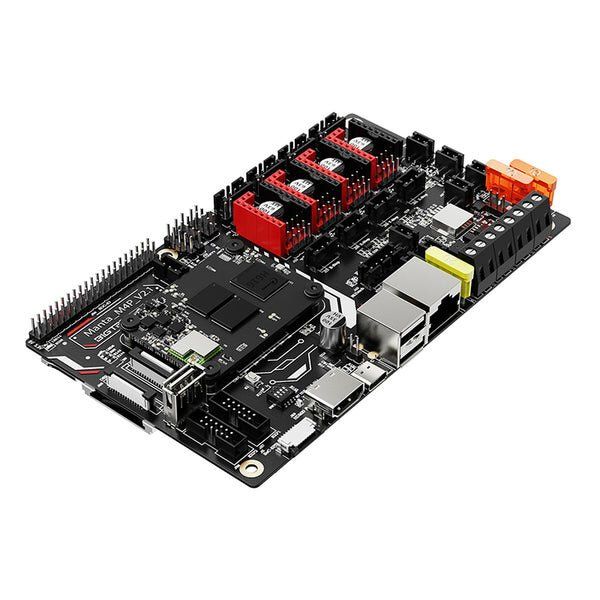

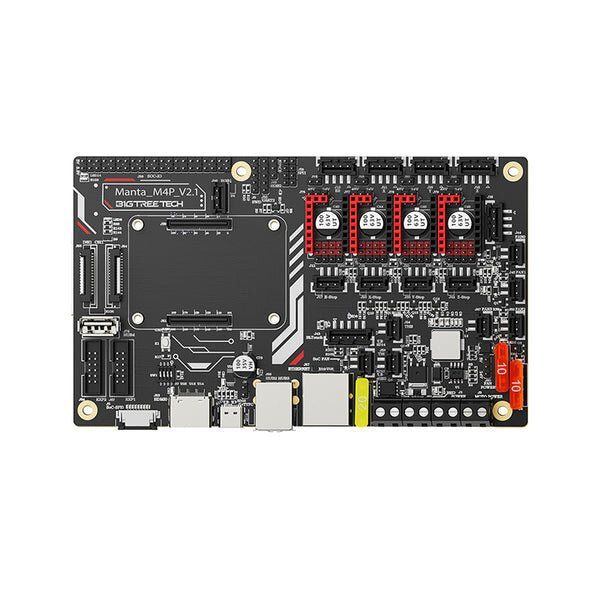

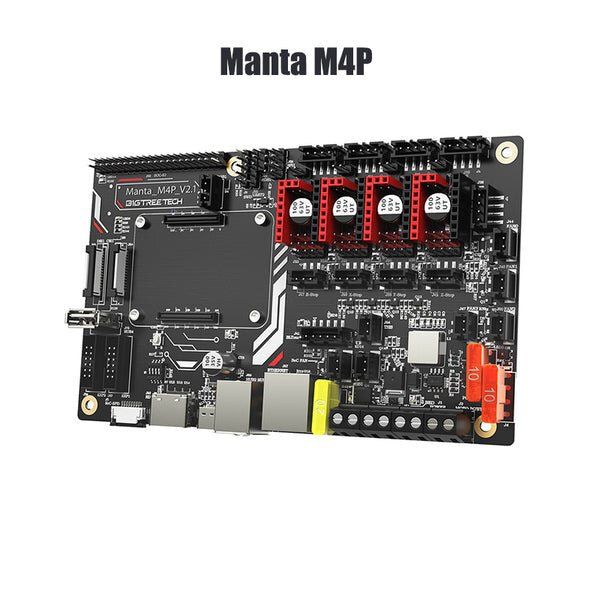

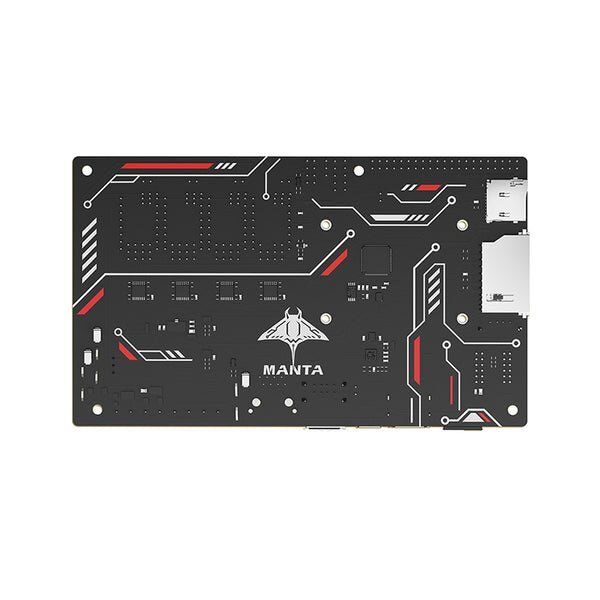

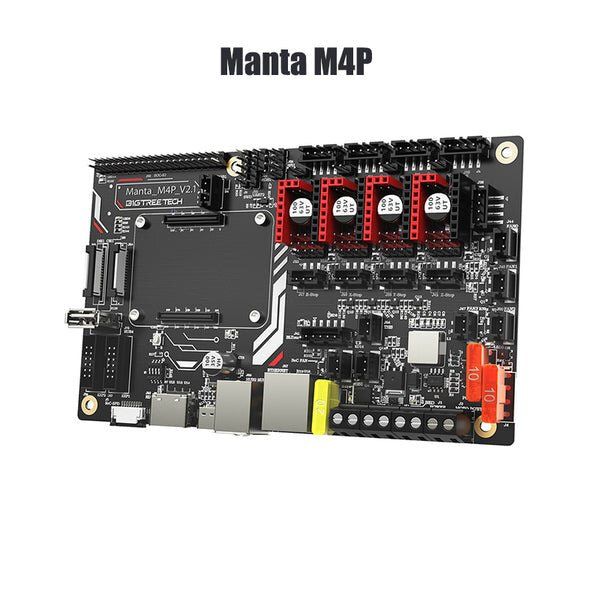

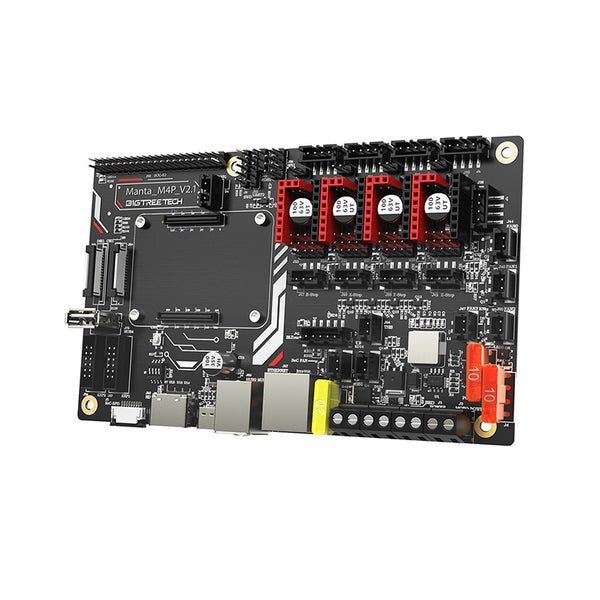

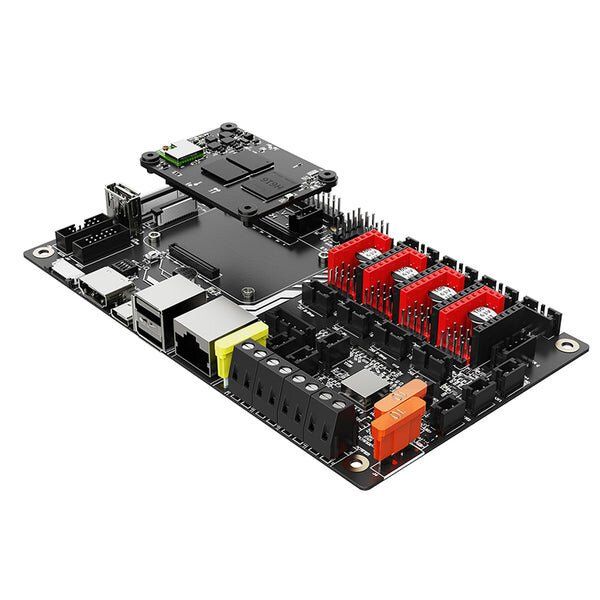

Das MANTA M4P ist ein 32-Bit Drucker Mainboard, dieses wurde für die Klipper Firmware entwickelt, der Vorteil ist der Steckplatz für das Core-Board CB1 um die Klipper Firmware auszuführen, was die Verbindung zwischen dem Motherboard und dem Raspberry Pi erheblich vereinfacht, zusätzlich spart das Platz.
Darüber hinaus ist die BTB-Schnittstelle so konzipiert das auch der CM4 aufgesteckt werden kann.
Es gibt zwei Versionen, das MANTA M4P mit vier Motortreiber-Steckplätzen ist der kleine Bruder vom MANTA M8P mit acht Motortreiber-Steckplätzen, darüber hinaus verfügt das M8P über mehr Schnittstellen und ein wenig mehr Leistung.
Dieses Mainboard bietet die perfekte Grundlage für die ganz persönliche Druckerkonfiguration.
Features:
- 32-Bit 64MHz ARM Cortex M0+ series STM32G0B0RE
- Power chip (TPS5450-5A) unterstützt DC12/24V input - output strom bis zu 5A, peak 6A
- Auf dem Mainboard befindet sich eine BOOT-Taste, Benutzer können den Bootloader über DFU aktualisieren
- Thermistorteil enthält eine Schutzschaltung, dieses schützt den Hauptsteuerungs-chip vor dem verbrennen durch Heizbett oder Heizpatrone.
- 24V, 12V und 5V für CNC Lüfter per Jumper einstellbar
- MCU kann über SD-Karte oder über den flash-Befehl von Klipper über DFU aktualisiert werden.
- TMC-Treiber Betriebsmodus: SPI, UART und STEP/DIR
- Zusätzliche Features: Filament runout, auto shutdown, BLTouch, RGB, acceleration sensor
- Gigabit Ethernet interface (1000M für CM4, 100M für CB1)
- 3x USB 2.0 ports
- Effiziente MOSFET für weniger Hitzeerzeugung
Spezifikationen:
- Aussenmasse: 170mm x 102.7mm
- Befestigungsabstand:-
- Eingangsspannung: 12 - 24V DC
- Motorspannung: 24V, HV
- Heizbett:12 - 24V DC max. 10A, peak 12A
- Lüfterspannung: per Jumper - 24V, 12V und 5V
- MCU: ARM Cortex-M0+ STM32G0B0RE
- Prozessorarchitektur: 32-Bit
- Taktfrequenz: 64 MHz
- Flash-Speicher:512 KB
- Firmware: Klipper
- Treiberkompatibilität: TMC5160, TMC2209, TMC2225, TMC2226, TMC2208, TMC2130, etc.
- Treiber-Betriebsmodus: SPI, UART, STEP/DIR
- Motorschritte: Maximal 1/256
- Display: SPI touch screen, LCD Display
- PC-Schnittstellen:Type-C
Lieferumfang:
- Mainboard BIGTREETECH MANTA M8P
- Jumper Cap
- Schrauben M2.5x10 4Stk.
- Div. Anschlussstecker zum selber krimpen
Neupreis: CHF 73.00
Angaben ohne Gewähr.
Haftung ausgeschlossen.
)
)
)
)
