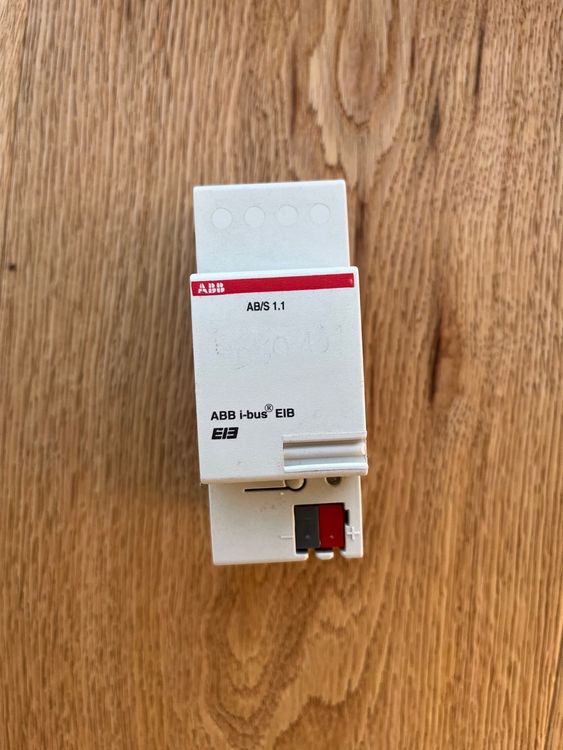

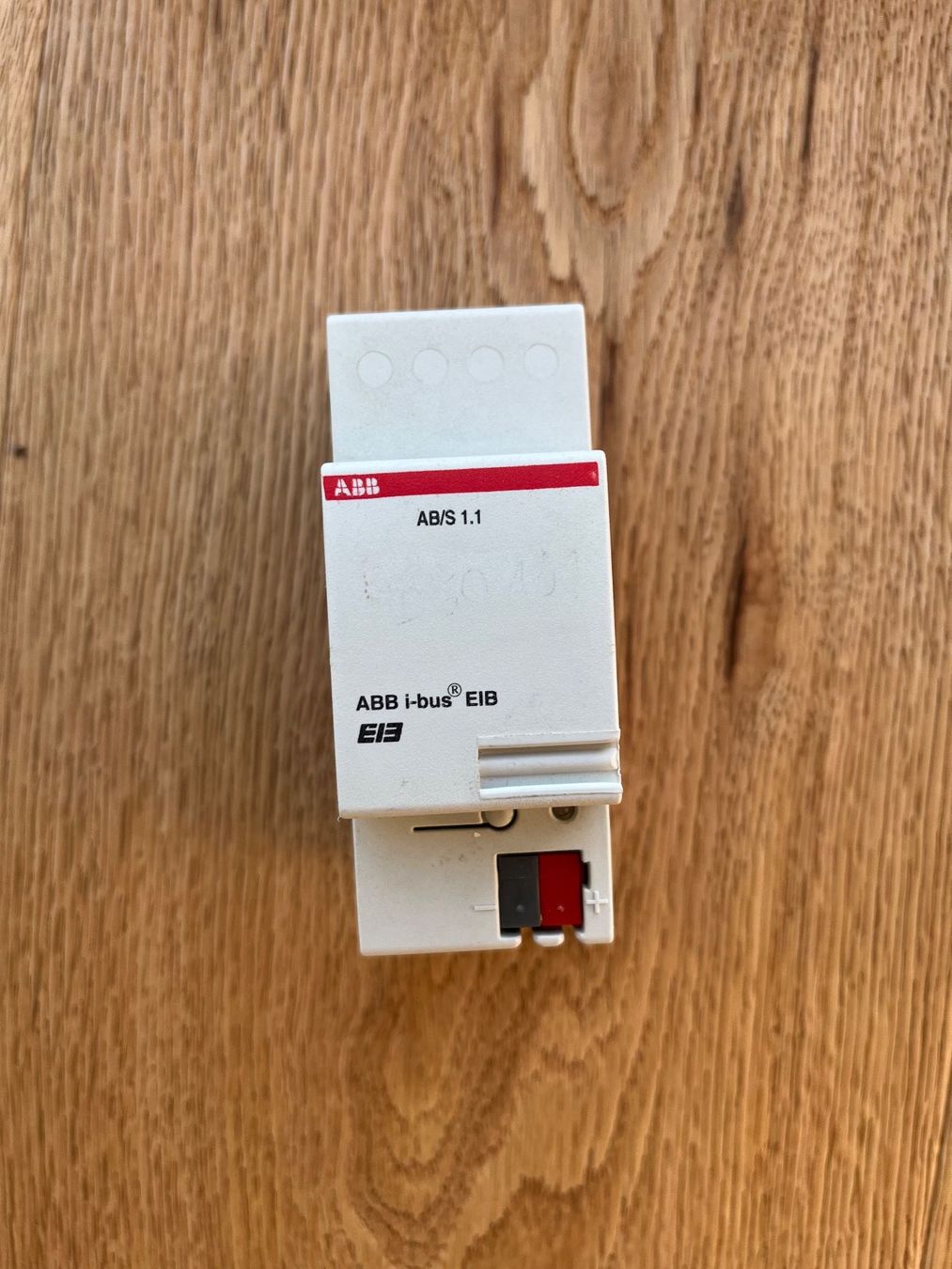

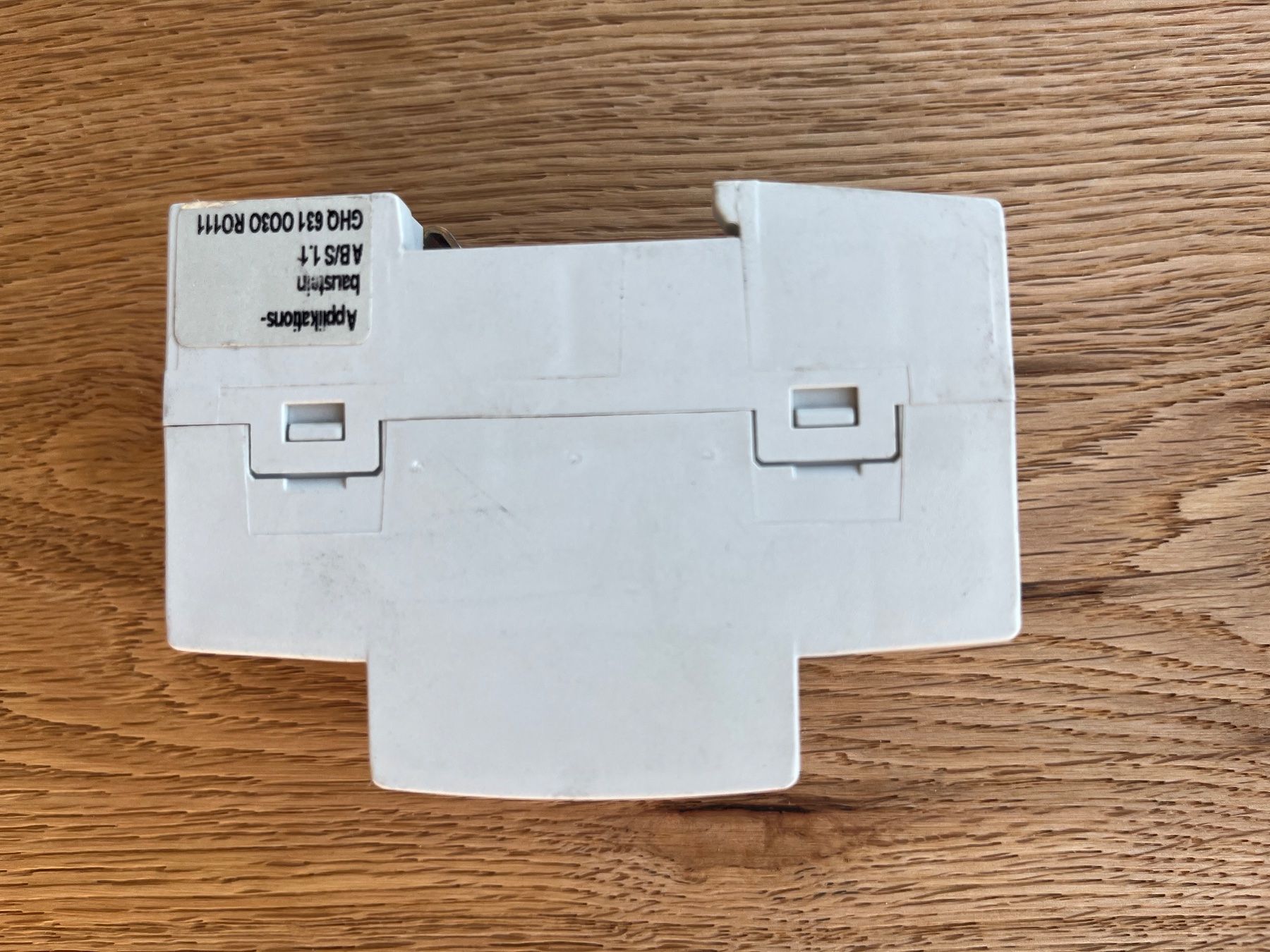

Artikel gemäss Bilder
Der Applikationsbaustein ist ein Rei-
heneinbaugerät zum Einbau in Vertei-
ler. Die Verbindung zum EIB wird über
eine Busanschlussklemme an der
Frontseite hergestellt.
Das Gerät kann mit Hilfe der ETS2 ab
Version 1.1 mit Anwendungsprogram-
men geladen werden und Funktionen,
die in der Gebäudesystemtechnik
erforderlich sind, ausführen.
Zum Beispiel:
– Das Anwendungsprogramm Logik
Zeit 200 EA/1 erlaubt auf sehr einfa-
che Weise, mittels einer in der ETS2
integrierten grafischen Oberfläche,
Gatter und Zeitglieder zu positionie-
ren und miteinander zu verknüpfen,
um Steuerungen zu realisieren.
– Das Anwendungsprogramm Proto-
kollieren/1 ermöglicht das Aus-
drucken von Informationstexten über
den ABB i-bus® EIB an einem oder
mehreren Protokolldruckern. Der An-
schluss der Drucker erfolgt über
RS232-Schnittstellen, die mit einer
entsprechenden Applikation zu laden
sind. Eine typische Anwendung ist
das Ausdrucken von Störungen in
die jeweils zuständigen Dienste.
– Das Anwendungsprogramm Zeiten
Mengen/1 enthält ein Jahresschalt-
programm mit der Möglichkeit,
Tagesablauf und Wochenablauf
individuell zu definieren. Der End-
anwender kann unter WindowsTM mit
der Parametriersoftware PZM1 das
vom Installateur erstellte Zeitschalt-
programm ändern
