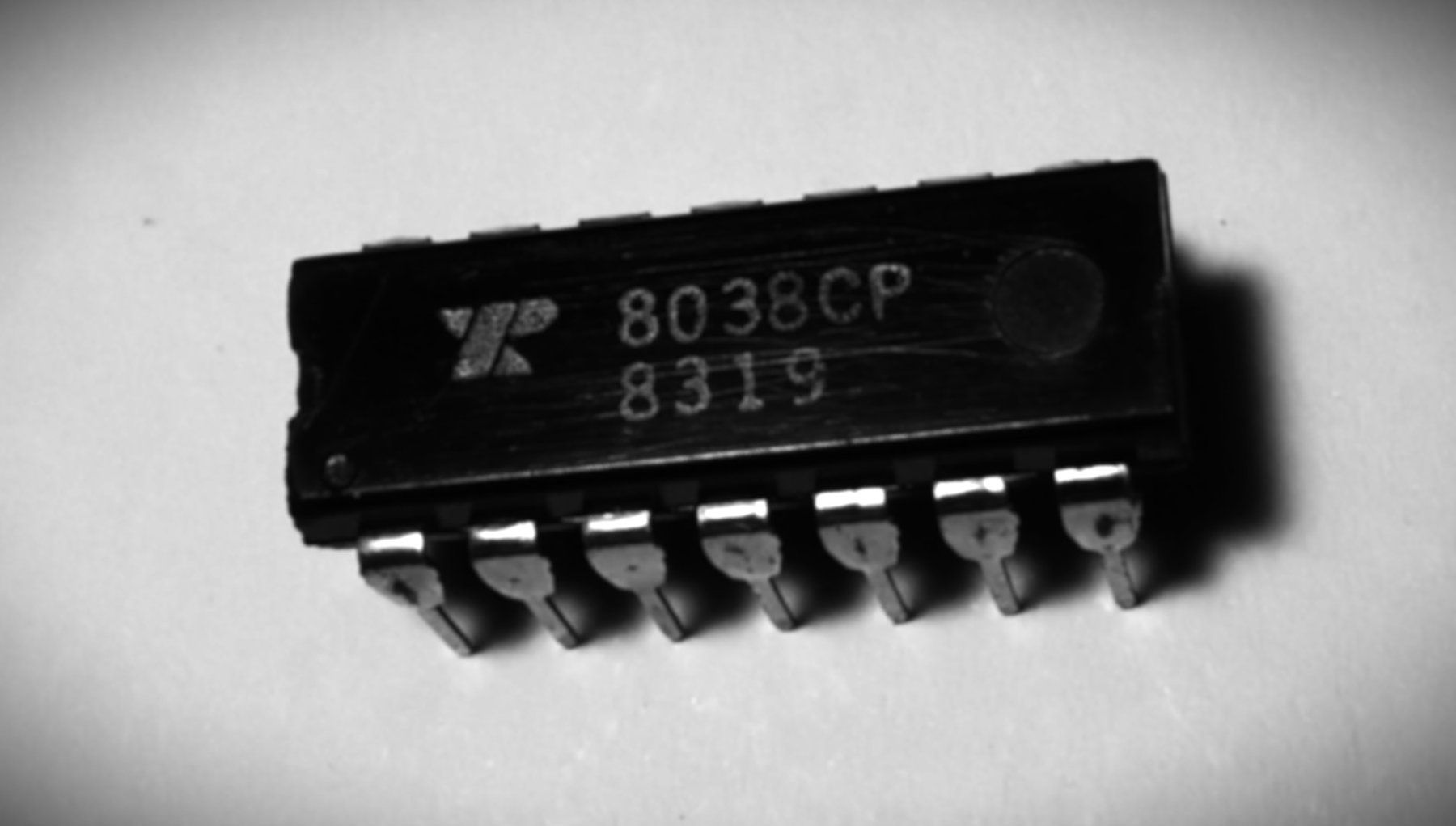

8038CP
Funktionsgenerator
Neuware aus Ersatzteillager
Preis für alle 12 Stück
Der 8038CP ist ein integrierter Schaltkreis, der als Funktion- oder Signalgenerator verwendet wird. Er wurde in der Vergangenheit häufig für Schaltungen eingesetzt, um Sinus-, Rechteck- und Dreiecksignale zu erzeugen. Obwohl er etwas älter ist, ist er in vielen Lehr- und Hobbyprojekten aufgrund seiner Vielseitigkeit und einfachen Handhabung nach wie vor beliebt.
Hauptmerkmale des 8038CP:
- Signaltypen:
- Sinuswellen
- Rechteckwellen
- Dreieckswellen
- Frequenzbereich:
- Typisch von wenigen Millihertz (mHz) bis zu einigen Hundert Kilohertz (kHz), abhängig von den externen Bauelementen und der Schaltung.
- Externe Steuerung:
- Frequenz, Amplitude und Verzerrung der Sinuswelle können durch externe Widerstände, Kondensatoren und Potentiometer angepasst werden.
- Versorgungsspannung:
- Funktioniert typischerweise im Bereich von ±5V bis ±15V.
- Genauigkeit und Stabilität:
- Relativ gute Genauigkeit für viele allgemeine Anwendungen, aber nicht so präzise wie moderne DDS-Chips (Direct Digital Synthesis).
- Anwendung:
- Labor- und Hobbyprojekte
- Modulation und Demodulation
- Test von Verstärkern und Filtern
- Signalerzeugung in der Messtechnik
- Schaltungsaufbau:
- Um den 8038CP zu verwenden, benötigen Sie:
- Externe Kondensatoren und Widerstände: Diese bestimmen die Frequenz und Signalqualität.
- Versorgungsspannung: Eine geeignete duale Stromversorgung, je nach benötigtem Signalbereich.
- Potentiometer: Zur Feineinstellung von Frequenz und Verzerrung.

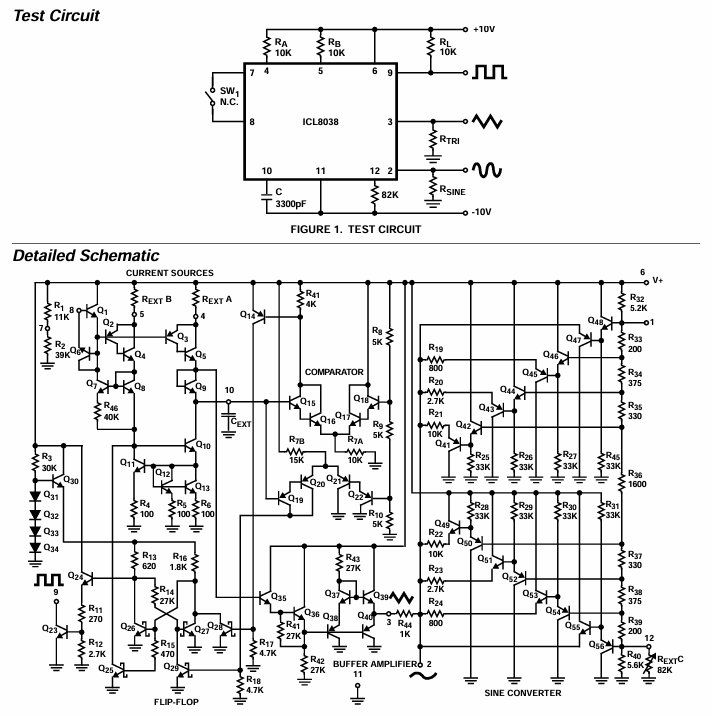

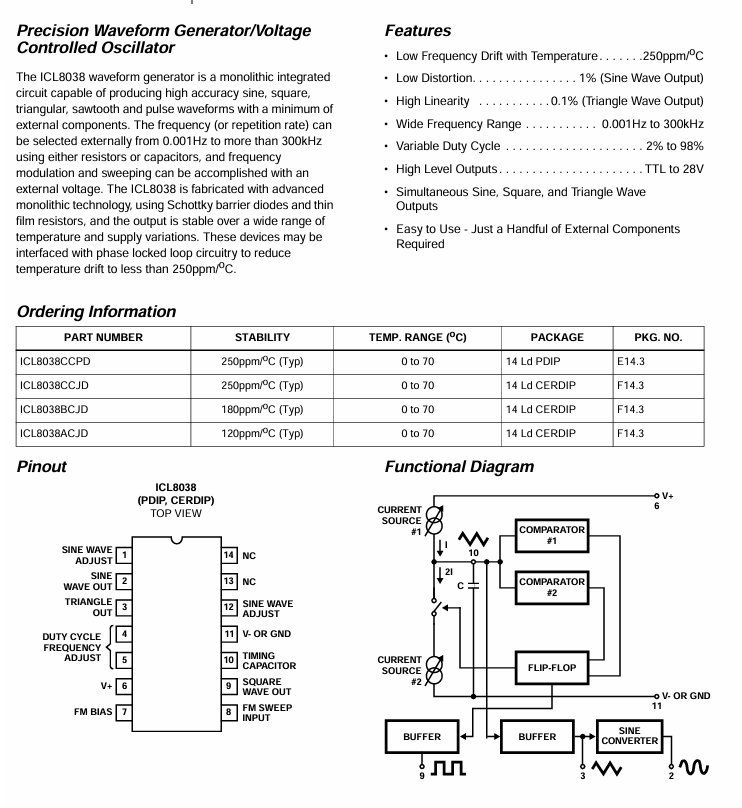

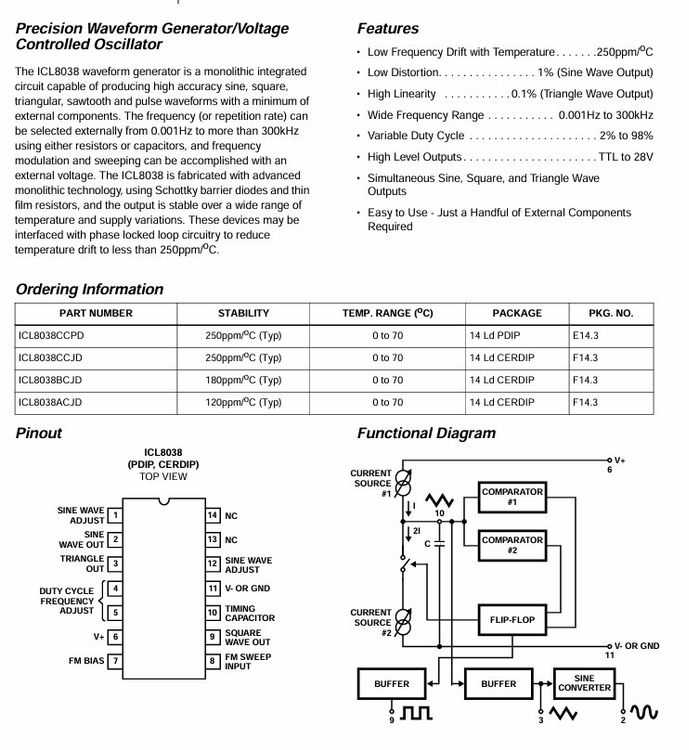

- Schaltungsbeispiele: Das Datenblatt des 8038 enthält typischerweise Beispielschaltungen.
- Nachteile:
- Nicht mehr so leicht erhältlich, da viele Hersteller die Produktion eingestellt haben.
)
)
