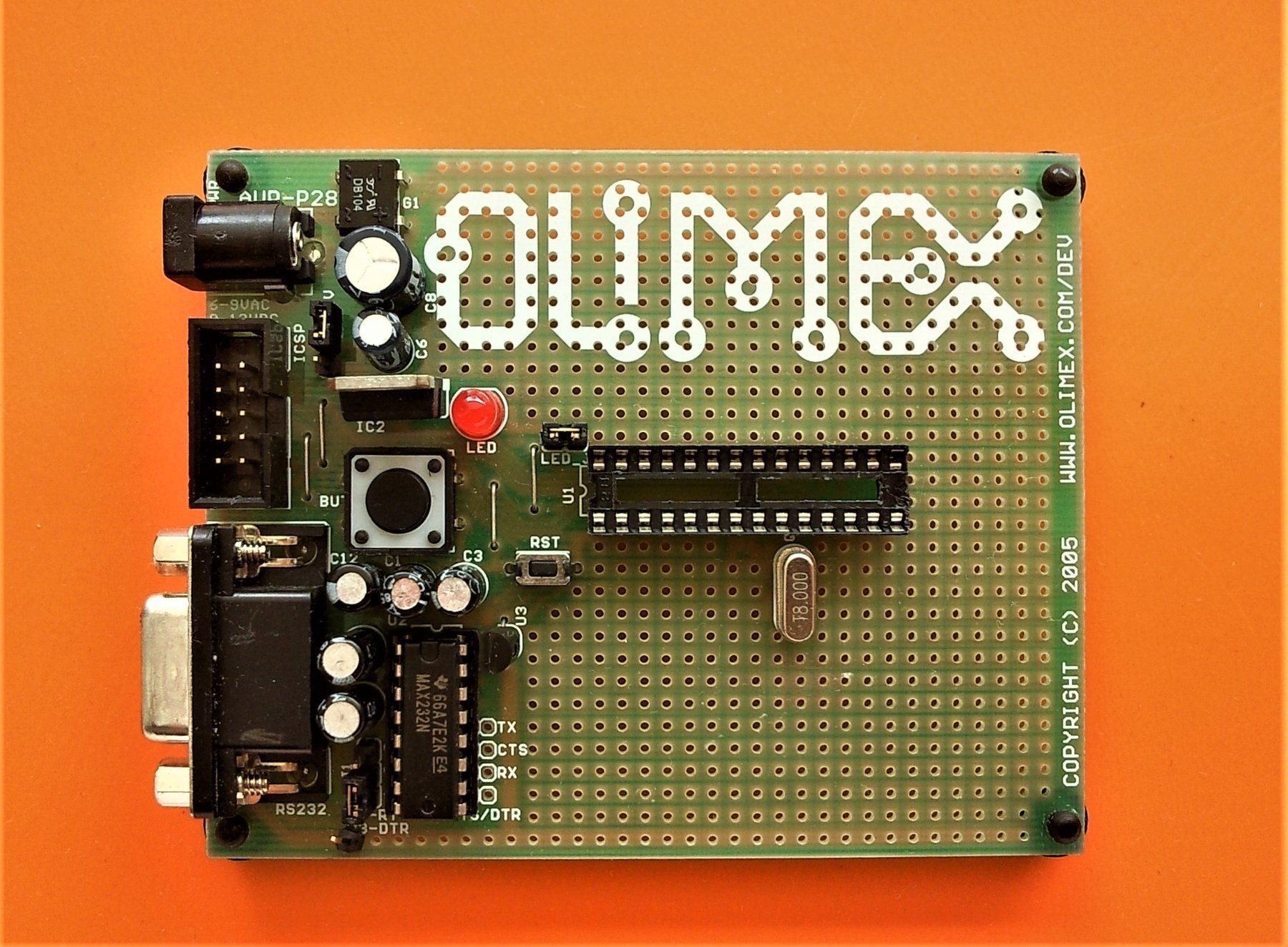

STK200-kompatibler ICSP-5x2-Pin-Anschluss für In-Circuit-Programmierung mit AVR-PG1 oder AVR-PG2
RS232 Tx, Rx Schnittstelle mit MAX232 IC auf Sockel
8-MHz-Quarz auf Sockel (kann vom Benutzer durch einen beliebigen Wert ersetzt werden)
IC ZM33064 Reset Schaltung
Reset-Knopf
Allzweck-Taster
Status-LED über abnehmbaren Jumper mit PC5 verbunden
DIL28-Mikrocontroller-Sockel
Power-Plug-in-Buchse
Wählbarer +3,3 V / +5 V Spannungsregler für die Stromversorgung
Erweiterungsstiftleisten für jeden uC-Stift
Vier Befestigungslöcher 3,3 mm (0,13")
GND-Bus
Vcc-Bus

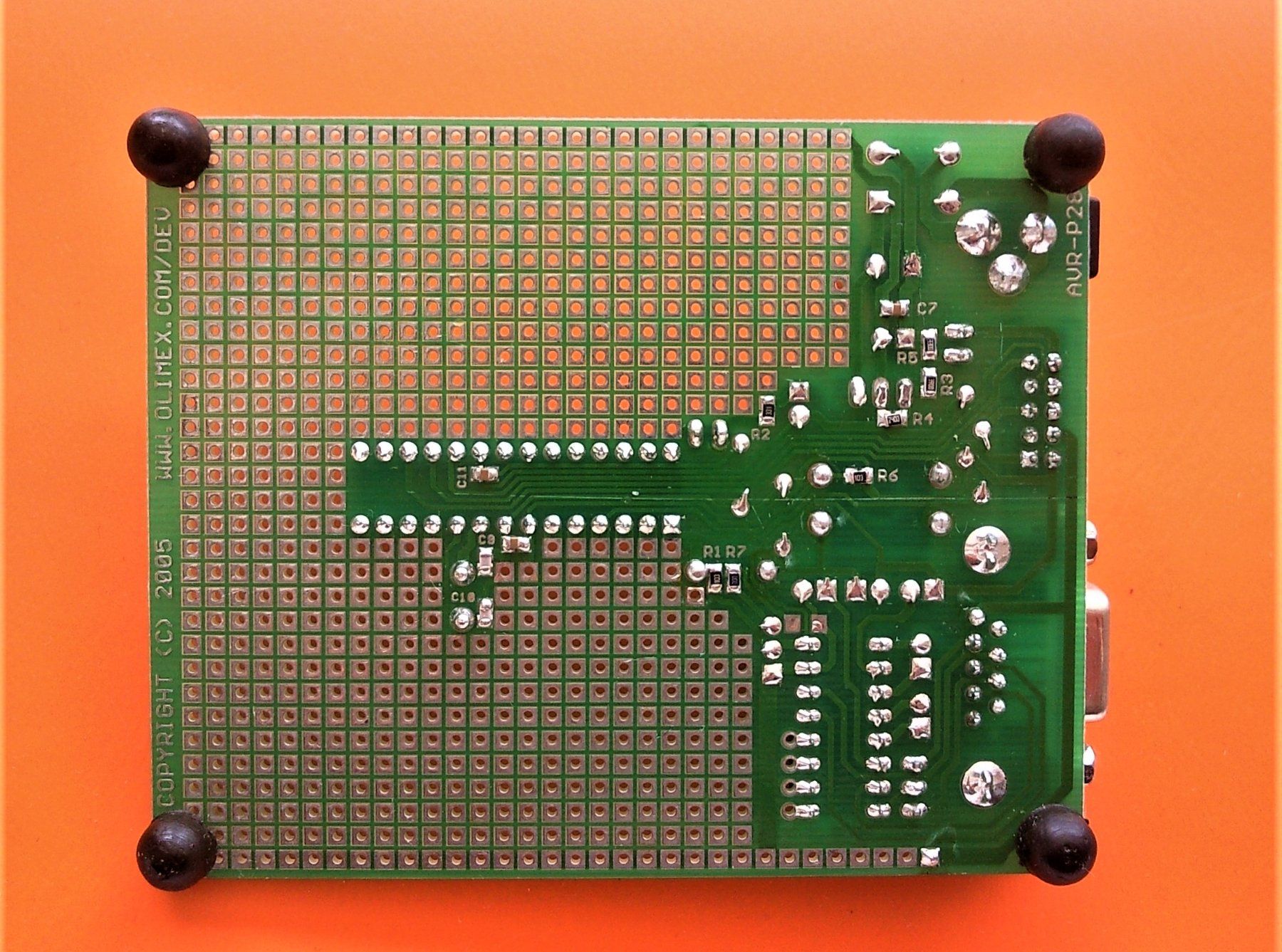

FR-4, 1,5 mm (0,062"), grüner Lötstopplack, weißer Siebdruck der Bauteile
Abmessungen 100 x 80 mm (3,9 x 3,15")
Das Board wurde bestellt aber nie benutzt.
)
